彈道量測的核心難題
彈道測試的困難不在於「量到數字」，而在於「證明數字是對的」。膛壓超標會炸膛、初速偏差會讓彈道解算全盤失準，而錯誤的量測往往看起來完全正常——這正是彈道量測與一般量測最根本的差異。
- 測速讀值只偏離預期 5%～10% 時，既無法確認也無法否定：明顯異常的讀值容易剔除，落在灰色地帶的錯誤數據才是真正的風險來源
- 光學式光幕在照明條件不佳時（陰天、清晨黃昏、室內靶道）失效模式並不明顯，會靜默產生偏差而非直接報錯
- 膛壓峰值只是單一數字，真正決定安全裕度的是完整壓力-時間曲線的形狀、上升時間與曲線下面積，需要足夠的取樣率才能還原
- 彈道係數 (BC) 採用廠商標稱值時，未反映實際槍管、裝填批次與環境條件，長距離彈道預測誤差會隨距離平方放大
- 霰彈射出的是彈群而非單一彈頭，光電光幕無法給出具物理意義的速度，必須改用線圈式質心量測
- 長距離外彈道測試需要跨數公里的多站同步，時間基準誤差直接轉為飛行時間誤差與 BC 計算誤差
- 機槍與自動武器的連發射速量測需要高取樣深度與零死區計時，一般測速儀無法勝任
- 彈道量測系統多屬受美國出口管制之品項，採購前需完成原廠出口評估，交期與可供性須提前規劃
完整的彈道量測應用覆蓋
從槍口初速、膛壓曲線到遠距彈著點與彈道係數，Oehler 解決方案覆蓋內外彈道的完整量測鏈路。
初速量測與均勻度驗證

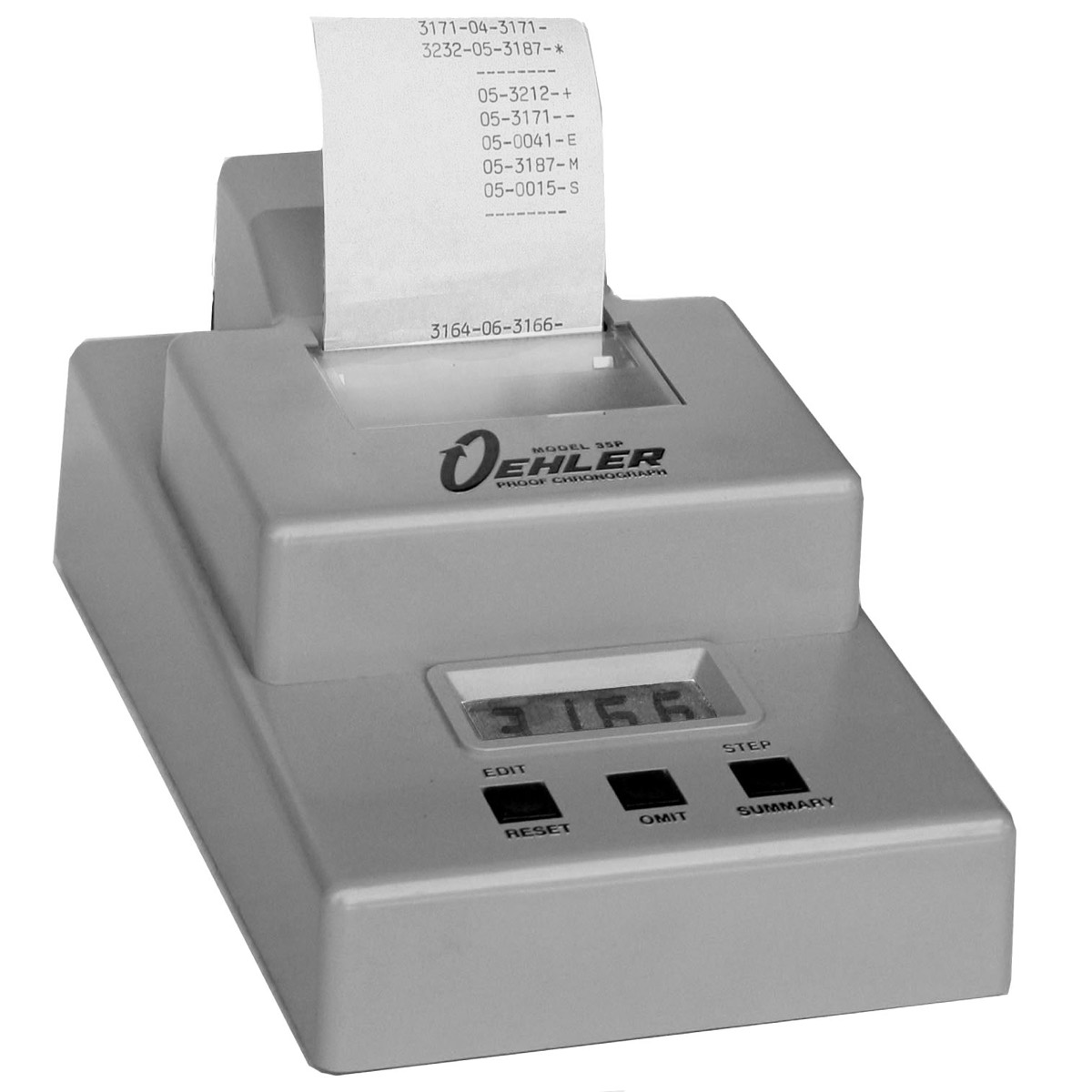

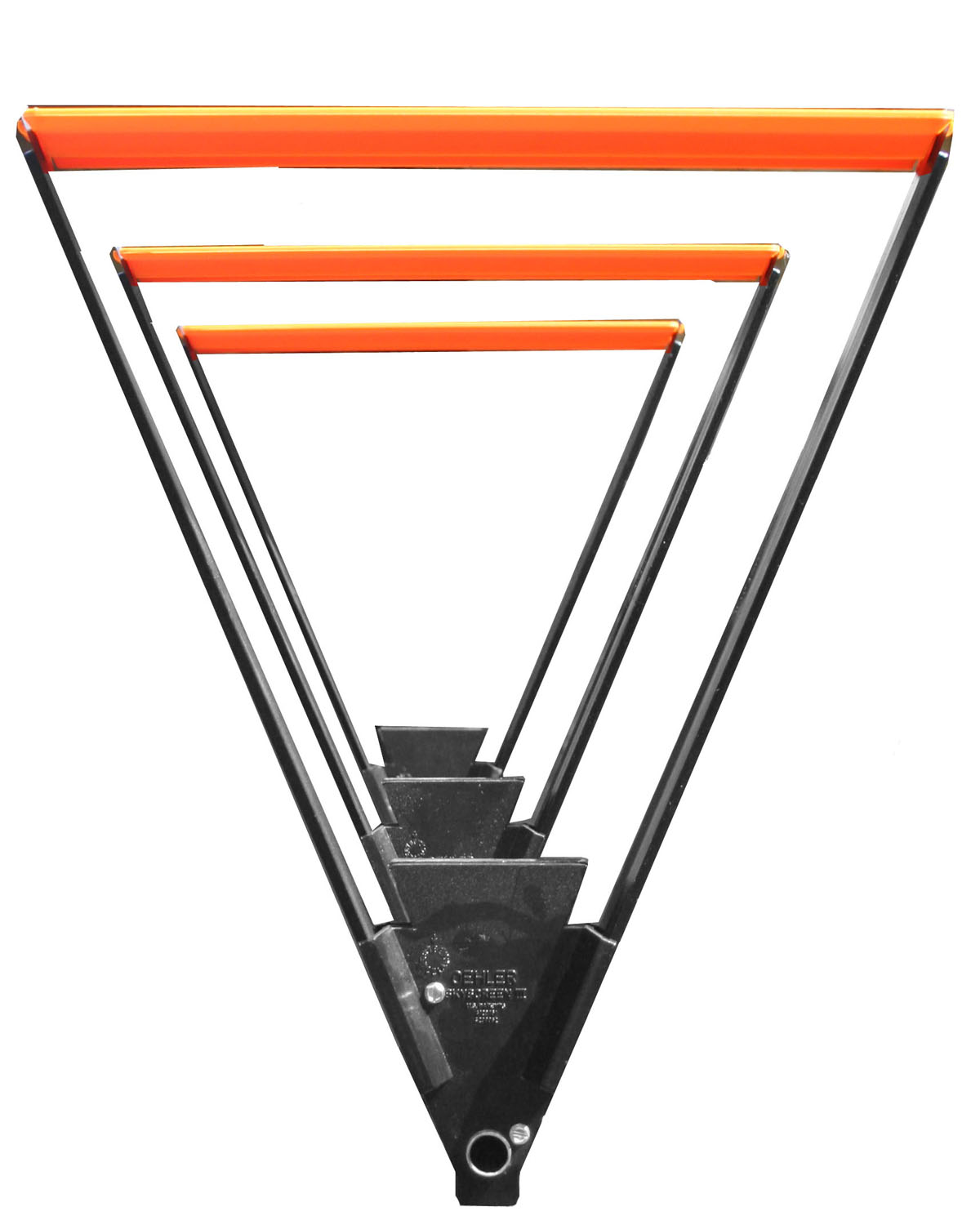

以 Model 35P 搭配三組 Skyscreen III 光幕與 4 呎定位導軌，量測槍口初速並取得逐發均勻度統計。PROOF CHANNEL™ 讓每發彈同時產生兩組獨立速度讀值並自動交叉比對，差異超出合理範圍即示警——使用者得到的不是一個速度，而是一個已驗證的速度。典型精度 0.25%。
Oehler 技術文件
膛壓量測與內彈道分析

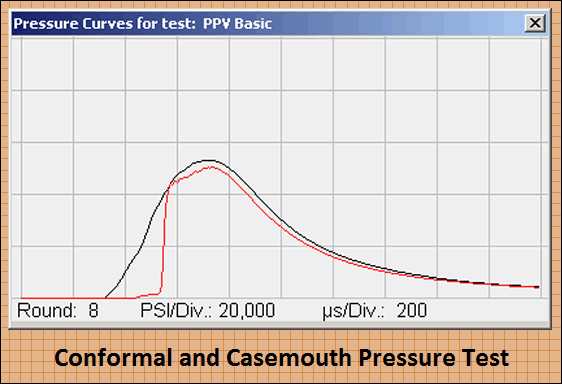

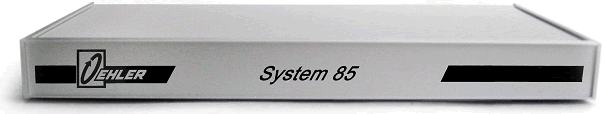

System 85 以兩組 12-bit ADC 同步取樣兩路壓力訊號，取樣間隔 5 或 10 微秒、每通道儲存 400 點，可完整還原壓力-時間曲線並自動計算峰值壓力、達峰時間、上升時間與曲線下面積。壓力 A 通常量測彈殼中段或殼口壓力，壓力 B 可量測彈殼中段、殼口或槍管壓力。選配 Bessel 與 Butterworth 低通濾波器抑制雜訊。
Oehler 技術文件
彈道係數 (BC) 實測

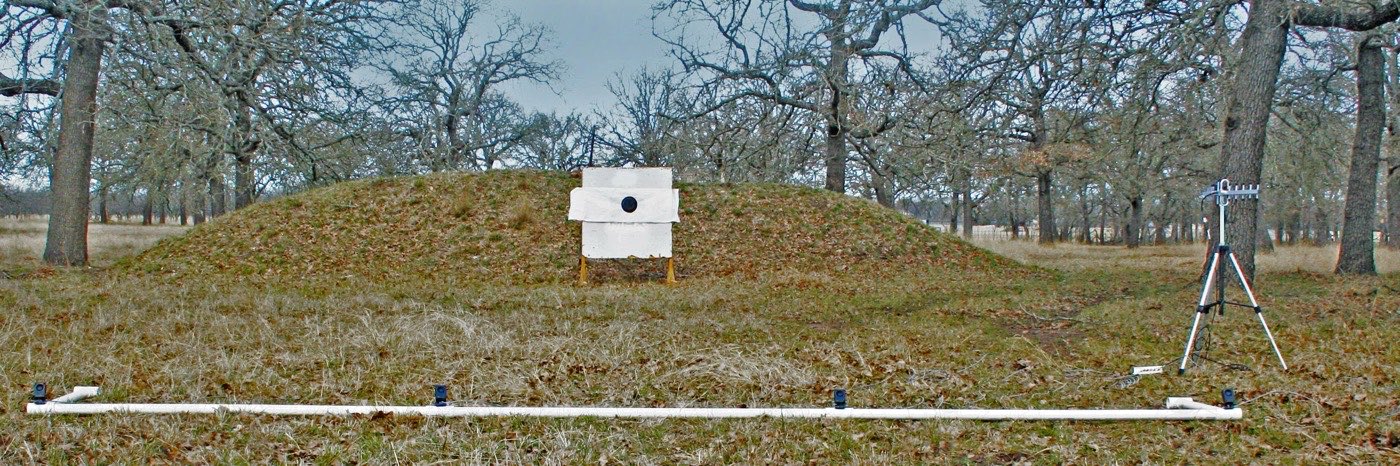

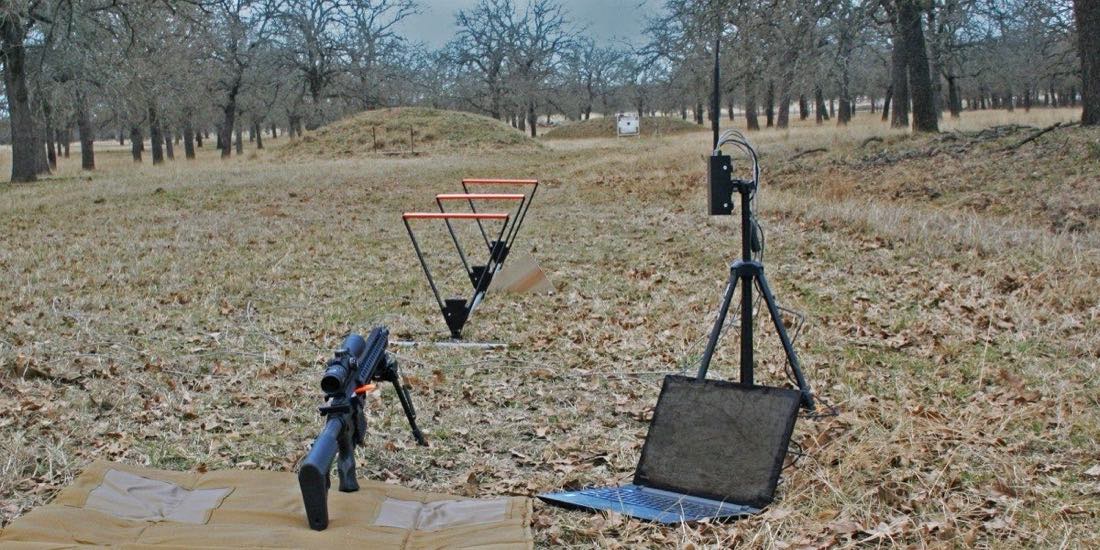

System 89 BC Chrono™ 同時量測槍口初速與彈頭飛抵遠端標靶的飛行時間，據此推算特定槍枝／彈藥組合的實測彈道係數，取代廠商標稱值。槍口端三組 Skyscreen III 擷取初速，標靶端四支麥克風以三角定位量測飛行時間。支援 G1、G7 與自訂阻力函數；超音速可用飛越式標靶，次音速需搭配撞擊面。
Oehler 技術文件
長距離外彈道與彈著點量測

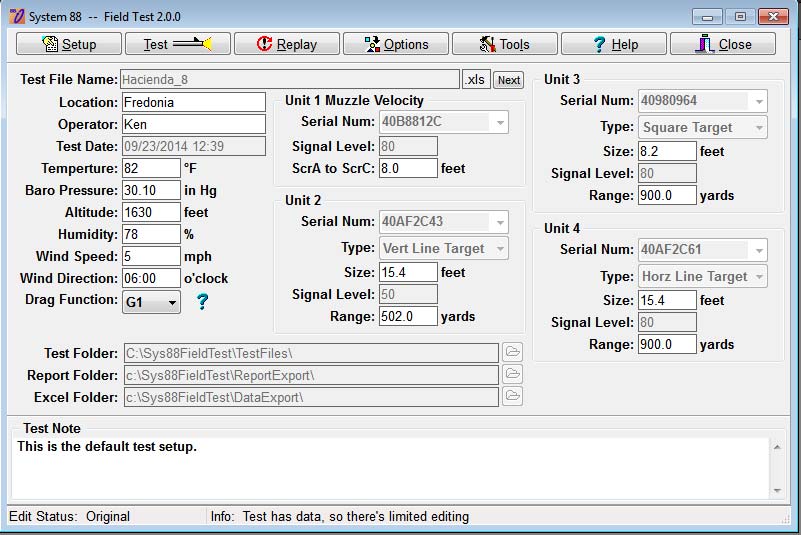

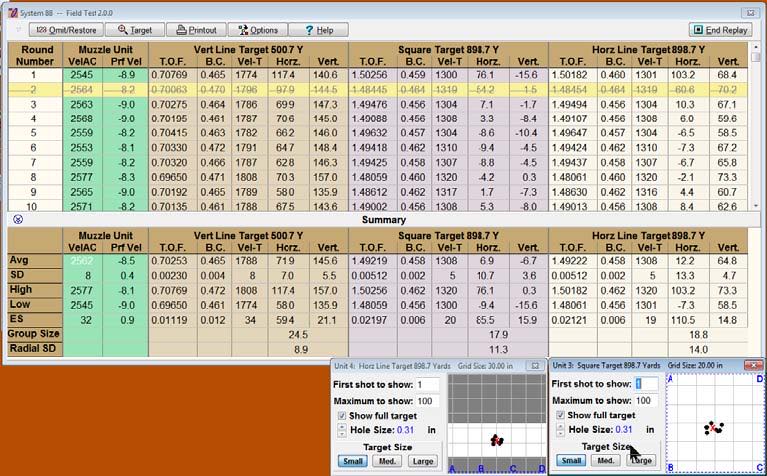

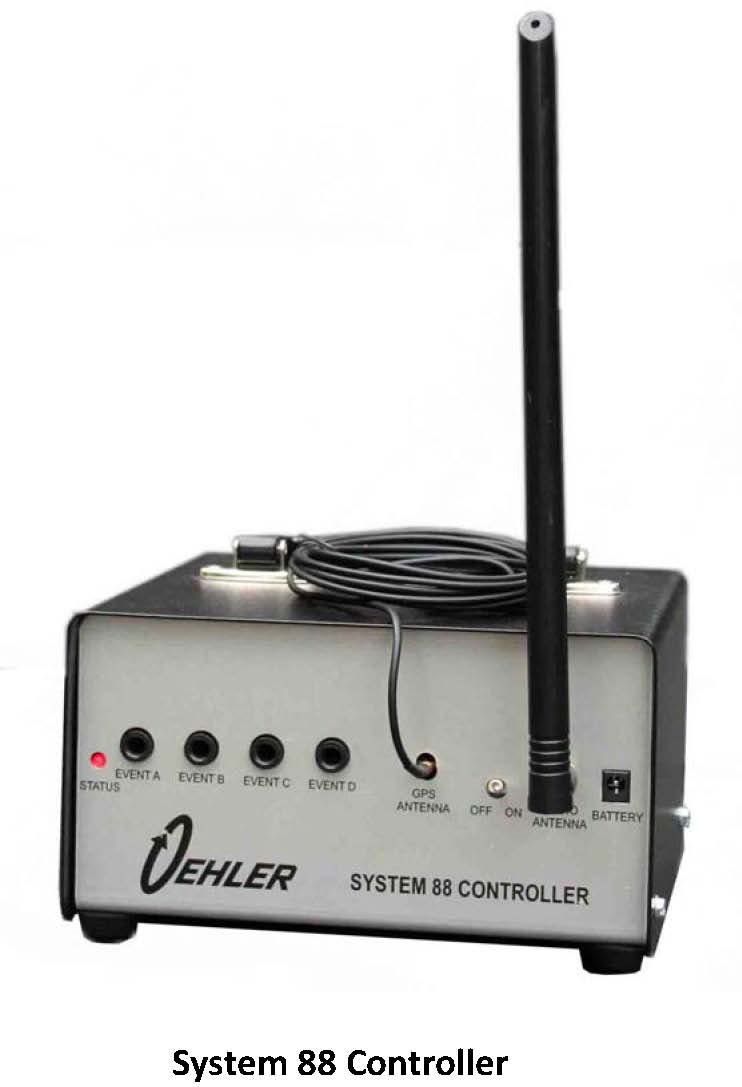

System 88 以 2 至 4 台無線控制器組成 GPS 同步量測網路，跨距可達數公里，標準天線實測至 1 英里。同時擷取初速、多點飛行時間與彈著點座標，計時達微秒級、標靶定位達公分級。隨機附 Extended Range Truing 軟體，可將多次測試結果整併為單一修正後的彈道解。12V 膠體電池續航數日，適合長天期靶場作業。
Oehler 技術文件
霰彈膛壓與彈群速度量測
System 84 為霰彈專用系統，改採速度線圈而非光電光幕。它將彈群通過線圈的完整訊號數位化為密度曲線，再求出各量測點的「質心 (center of mass)」位置，據此得到真正具物理意義的彈群速度。自動調諧取代早期機種的手動調校，dBase 相容資料庫輸出支援網路多站作業。適用鉛彈與鋼彈，不適用鎢基或絕緣黏結劑包覆之複合彈丸。
Oehler 技術文件
機槍射速與作動時間量測

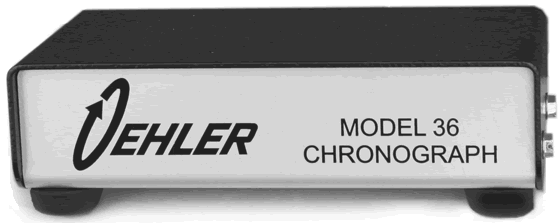

Model 36 自動模式可量測最多 400 發連射，射速上限達 6,000 發/分鐘，逐發顯示速度、時序與射速。System 85 亦支援機槍射速量測並可直接連接作動時間開關，將作動時間與膛壓、初速納入同一份報表。兩者皆可自動輸出 PDF 報表並匯出 Excel 原始時間資料。
Oehler 技術文件
室內靶道與低照度量測

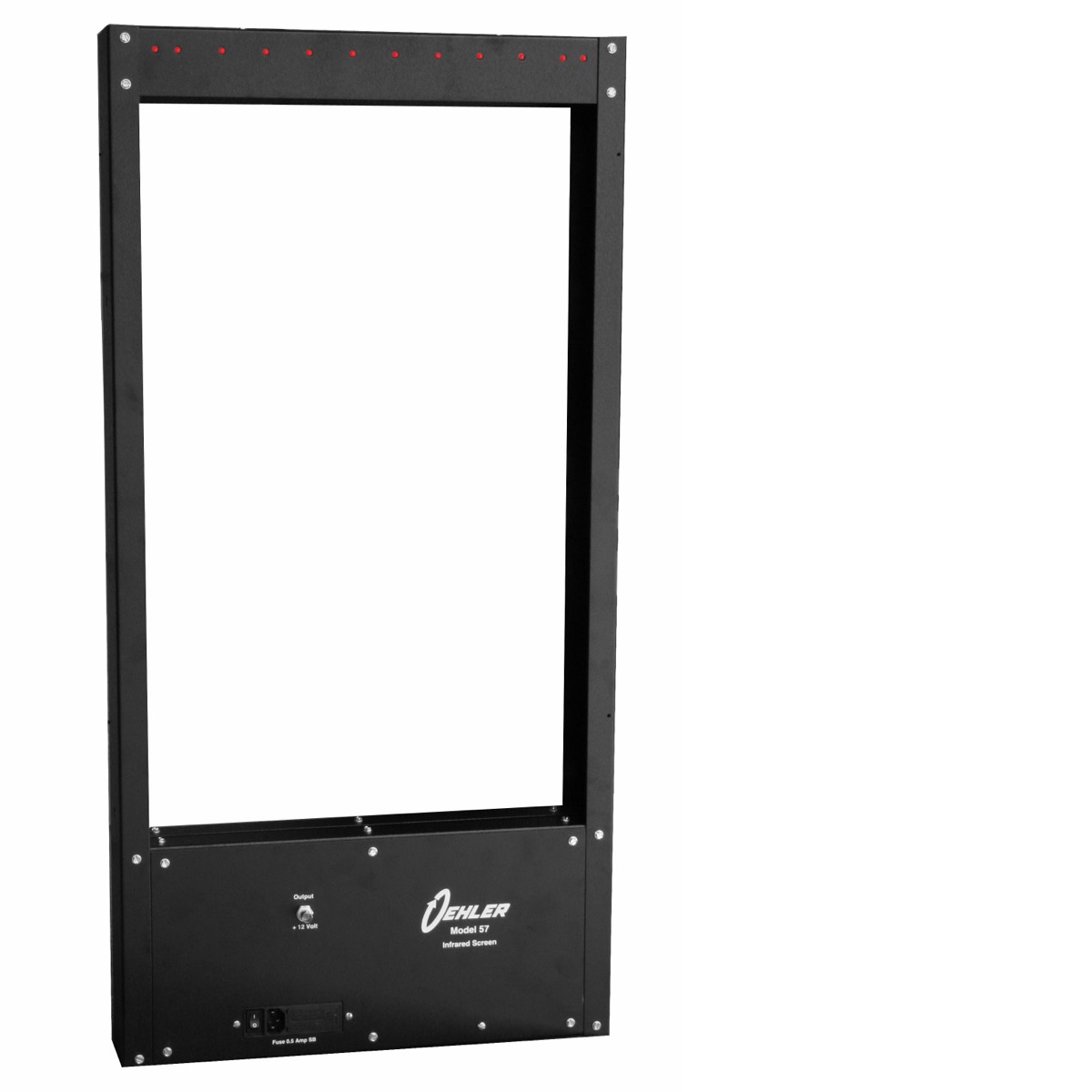

Model 57 主動紅外線光幕頂部自帶紅外線光源、底座配置多顆光偵測器，不受環境照明影響，是室內封閉靶道與夜間測試的標準感測件。可偵測 .17 口徑以上、250 fps 以上之彈體，輸出標稱 +12V／約 2 ms 脈衝，上升時間約 0.1 微秒。低於 1,200 fps 時須於槍口與第一片光幕間加裝木質擋焰板。搭配 Model 35BNC 即成完整室內測速站。
Oehler 技術文件
彈道預測與模型修正

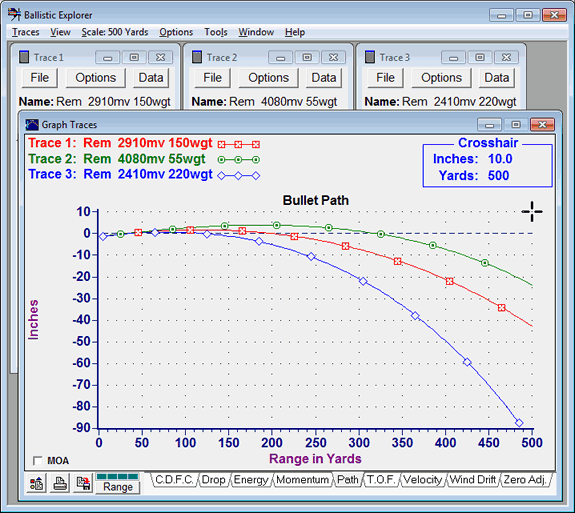

Ballistic Explorer 外彈道解算軟體取代傳統彈道表，可同時處理三組情境並圖形化比對，環境參數涵蓋溫度、海拔、氣壓、風速與射擊仰角。內建 4,000 種以上彈頭（附外形圖）與 2,350 種以上市售裝填資料，並可儲存自訂裝填與實測結果——與 System 88／89 實測所得的彈道係數搭配後，可將預測模型收斂到實際槍彈組合。可匯出 Excel／PDF／文字檔。
Oehler 技術文件適用彈道量測領域的 Oehler 核心量測設備
以下儀器均可由均迪康科技提供在地銷售、租賃、校正與技術支援服務。
關鍵測試規格與標準
以下規格與標準來自 Oehler Research 官方文件，代表彈道量測的核心技術指標。
| 規格項目 | 數值 / 範圍 | 備註 |
|---|---|---|
| Model 35P 速度精度 | 典型 0.25% | 搭配原廠 4 呎定位導軌 |
| PROOF CHANNEL™ 架構 | 3 組光幕 + 2 組計時器 | 每發彈產生兩組獨立速度讀值並自動比對 |
| System 85 壓力取樣 | 5 或 10 µs 間隔，12-bit | 兩通道同步，每通道儲存 400 點 |
| System 85 壓力分析輸出 | 峰值壓力／達峰時間／上升時間／曲線下面積 | 選配 Bessel 與 Butterworth 低通濾波 |
| System 89 標靶陣列 | 線型 15 呎 或 方形最大 10 呎 | 四支麥克風三角定位 |
| System 89 速度範圍 | 超音速至 Mach 1.0（飛越式標靶） | 次音速需搭配撞擊面 |
| System 88 量測距離 | 標準天線實測至 1 英里 | 可佈設 3–4 站，跨距達數公里 |
| System 88 量測精度 | 計時微秒級／標靶定位公分級 | 無線電網路搭配 GPS 同步 |
| Model 57 偵測能力 | .17 口徑以上 / 250 fps 以上 | 低於 1,200 fps 須加裝木質擋焰板 |
| Model 57 輸出 | +12V 脈衝，約 2 ms，BNC | 上升時間約 0.1 µs |
| Model 36 連發量測 | 最高 6,000 發/分鐘，單次 400 發 | 另具回彈模式與標準測速模式 |
| System 84 適用彈種 | 鉛彈、鋼彈 | 不適用鎢基或絕緣黏結劑包覆之複合彈丸 |
