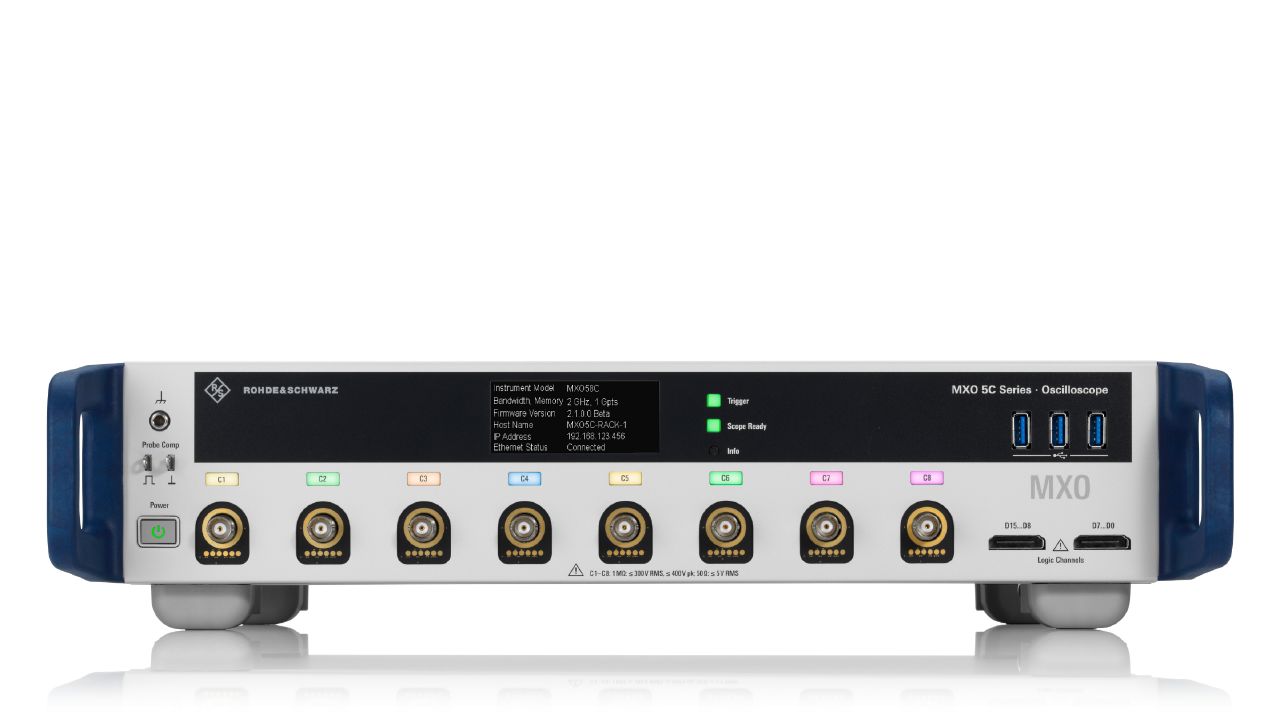

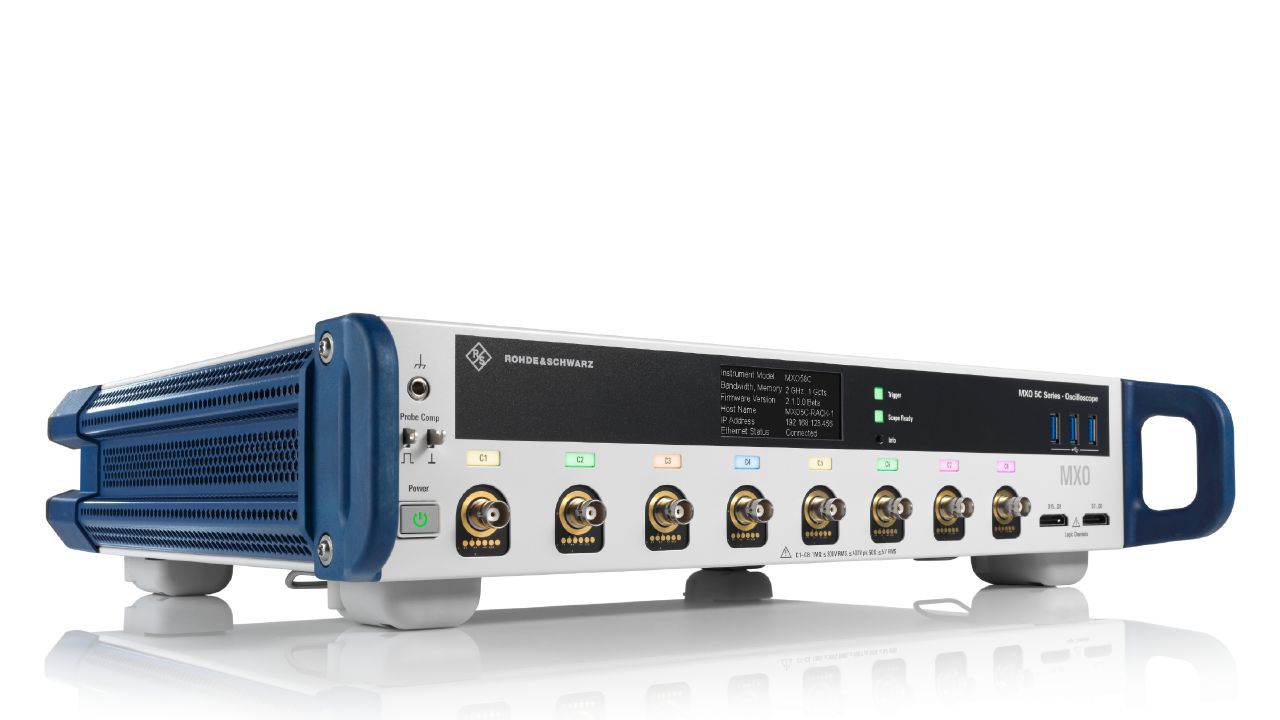

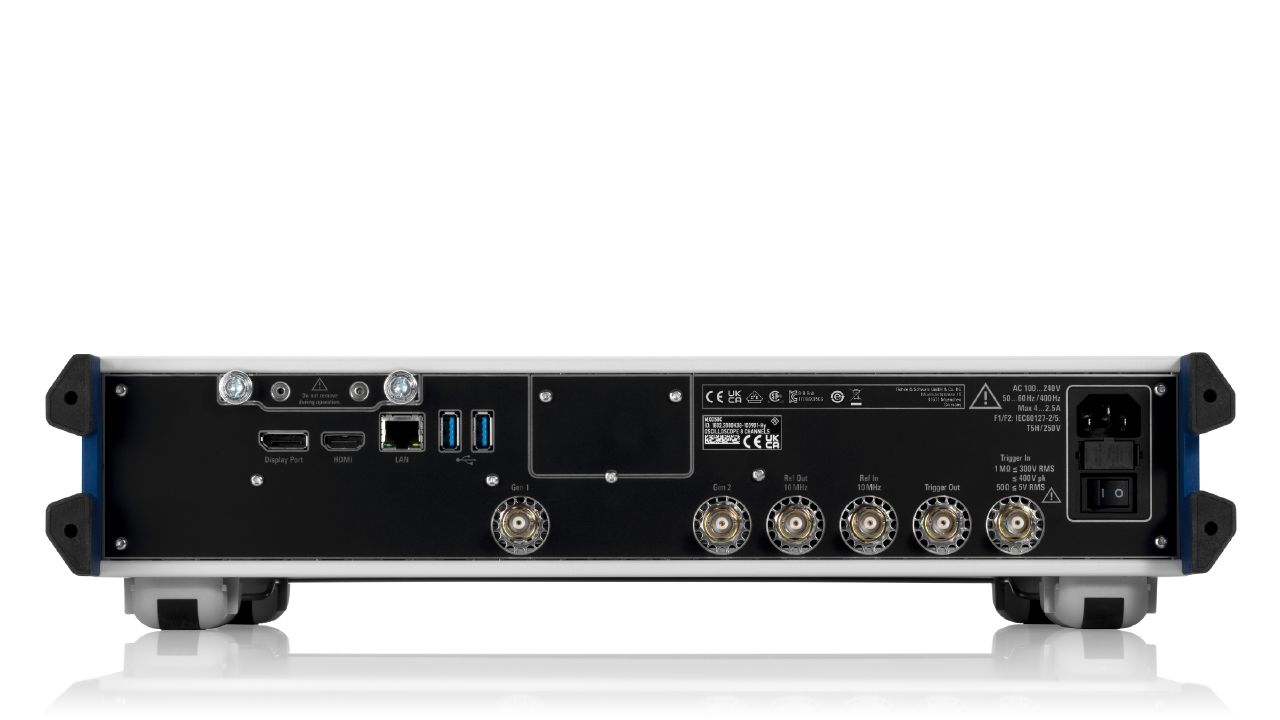

R&S®MXO 5C 系列 緊湊型 4/8 通道平台示波器

R&S®MXO 5C 系列
緊湊型 4/8 通道平台示波器

  • 類別: 示波器
  • 製造商: Rohde & Schwarz
  • 頻寬: 100 MHz – 2 GHz
  • 通道數: 4 / 8 類比通道
  • ADC 解析度: 12-bit（HD 模式 18-bit）
  • 取樣記憶體: 標準 500 Mpoints/ch，可升級至 1 Gpoints
  • 擷取速率: 最高 4.5 百萬次波形/秒
  • 機構: 2U 緊湊機型（無前面板顯示，整合 e-ink 狀態螢幕）
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®MXO 5C 是 MXO 5 系列的緊湊機型，採用相同的核心建構模組，但移除前面板顯示器，改以 2U 機架高度與低功耗 e-ink 狀態螢幕設計，專為自動化測試系統（ATE）、機架整合與多通道高密度應用打造。可選 4 通道或 8 通道機型，頻寬 100 MHz 至 2 GHz，並具備每秒 4.5 百萬次的業界最快擷取速率，可透過 LAN 以網頁瀏覽器及虛擬前面板遠端操作。

主要特點

  • 12-bit ADC 解析度，HD 模式達 18-bit 垂直解析度
  • 每通道標準 500 Mpoints 記憶深度（可升級至 1 Gpoints）
  • 業界最快 4.5 百萬次/秒波形擷取速率
  • 50,000 FFT/s 頻譜分析速率
  • 對類比、頻譜及數學運算訊號支援 Zone Trigger 區域觸發
  • 8 通道機型每通道體積僅 1500 cm³、功耗僅 23 W
  • LAN 遠端操作：內建網頁瀏覽器與虛擬前面板

典型應用

  • 自動化測試系統（ATE）與機架整合測試平台
  • 高通道密度多訊號同步分析
  • 電源完整性與三相電源量測
  • 串列匯流排（汽車、航太、MIPI、USB、Ethernet）除錯與一致性測試
  • 桌上型多通道應用（需垂直空間）
配置工具

配置您的 R&SMXO 5C 系列

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

2 個型號
1 / 6
2

硬體選配

12 項可選
2 / 6
3

軟體選配 (K-options)

18 項可選
3 / 6
4

探棒

34 項可選
4 / 6
5

PC 軟體

2 項可選
5 / 6
6

配件

9 項可選
6 / 6

可用機型 ／ 型號變體

本系列提供以下 8 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
MXO5C-4ch4 通道緊湊機型詢價 →
MXO5C-8ch8 通道緊湊機型詢價 →
MXO5C-B4054 通道 / 500 MHz詢價 →
MXO5C-B4104 通道 / 1 GHz詢價 →
MXO5C-B4204 通道 / 2 GHz詢價 →
MXO5C-B8058 通道 / 500 MHz詢價 →
MXO5C-B8108 通道 / 1 GHz詢價 →
MXO5C-B8208 通道 / 2 GHz詢價 →

選配項目 ／ 配件

MXO5C-B405 4 通道升級至 500 MHz
MXO5C-B410 4 通道升級至 1 GHz
MXO5C-B420 4 通道升級至 2 GHz
MXO5C-B802 8 通道升級至 200 MHz
MXO5C-B810 8 通道升級至 1 GHz
MXO5C-B820 8 通道升級至 2 GHz
MXO5C-B6 任意波形產生器（100 MHz，2 通道）
MXO5C-B1 混合訊號選項（16 條數位通道）
MXO5C-B110 記憶體升級至 1 Gpoints
MXO5C-B19 可更換式 SSD
MXO5C-K12 基本抖動分析
MXO5C-K31 電源分析（諧波、效率、SOA）
MXO5C-K36 頻率響應分析（Bode 圖）
MXO5C-K136 眼圖分析含 CDR，至 5 Gbps
MXO5C-K333 三相電源分析（IEC 61000-3-2）
MXO5C-K500 匯流排量測與分析
MXO5C-K510 低速串列：I²C / SPI / UART / RS-232/422/485
MXO5C-K520 汽車：CAN / CAN-FD / CAN-XL / LIN / SENT
MXO5C-K530 航太：ARINC429 / MIL-1553 / SpaceWire
MXO5C-K550 MIPI 低速：SPMI / RFFE / I3C
MXO5C-K560 車載乙太網路：10/100/1000BASE-T1(S)
MXO5C-K570 USB 1.1 / USB 2.0 一致性觸發解碼
SPLUS ScopeSuite+ 一致性測試基礎軟體
SPLUS-K24 100BASE-T1 一致性測試
SPLUS-K89 10BASE-T1S 一致性測試
SPLUS-K99 遠端自動化 API
RT-ZP05S 500 MHz / 10:1
RT-ZP10 500 MHz / 10:1
RT-ZP11 700 MHz / 10:1
RT-ZP1X 38 MHz / 1:1
RT-ZS10 1 GHz，含 ProbeMeter
RT-ZS20 1.5 GHz，含 ProbeMeter
RT-ZD10 1 GHz 差動
RT-ZD20 1.5 GHz 差動
RT-ZD30 3.0 GHz 差動
RT-ZC10 10 MHz 電流
RT-ZC15B 50 MHz 電流
RT-ZC20B 100 MHz 電流
RT-ZH10 400 MHz 被動高壓
RT-ZHD15 100 MHz 差動高壓
RT-ZL04 400 MHz 邏輯探棒
MXO-PC ScopeStudio 離線分析軟體
MXO-PC-K1 ScopeStudio 串列匯流排選項
ZZA-KN2NS 2U 機架安裝套件
RT-ZA13 電流探棒電源供應器（±12 V）
RT-ZAP 3D 探棒定位器
RT-ZF20 電源去歪斜（deskew）治具
