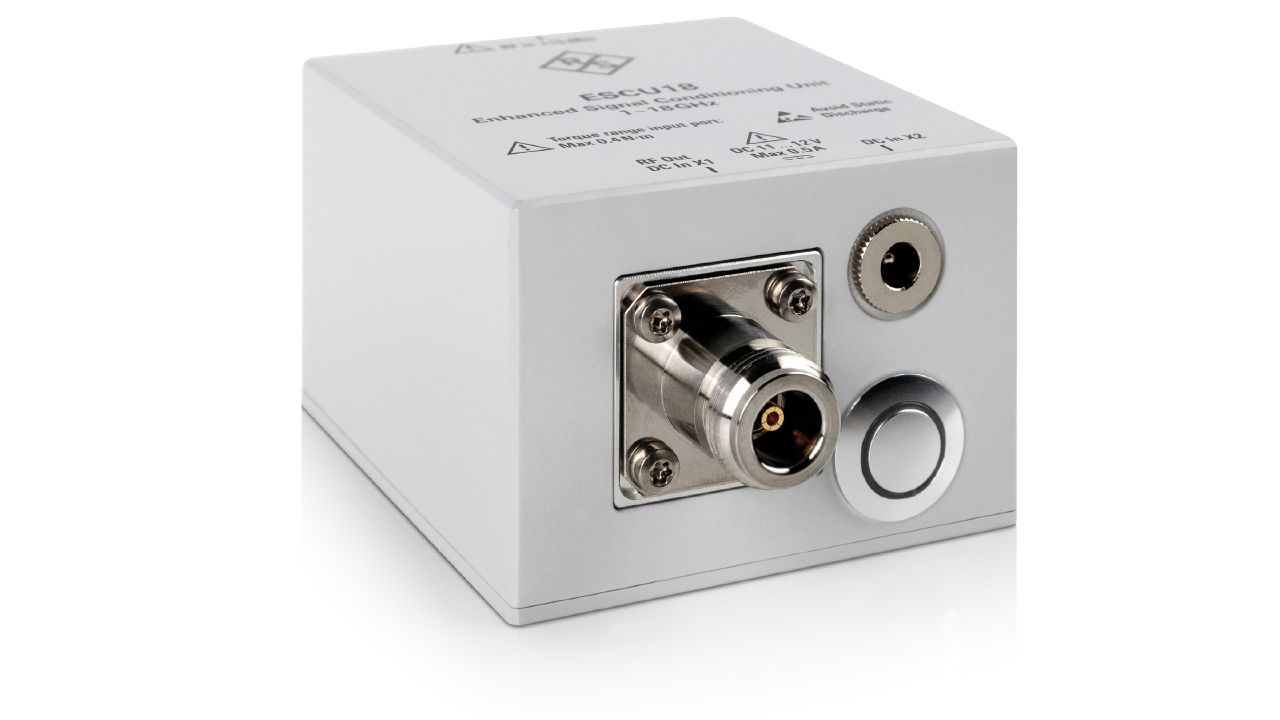

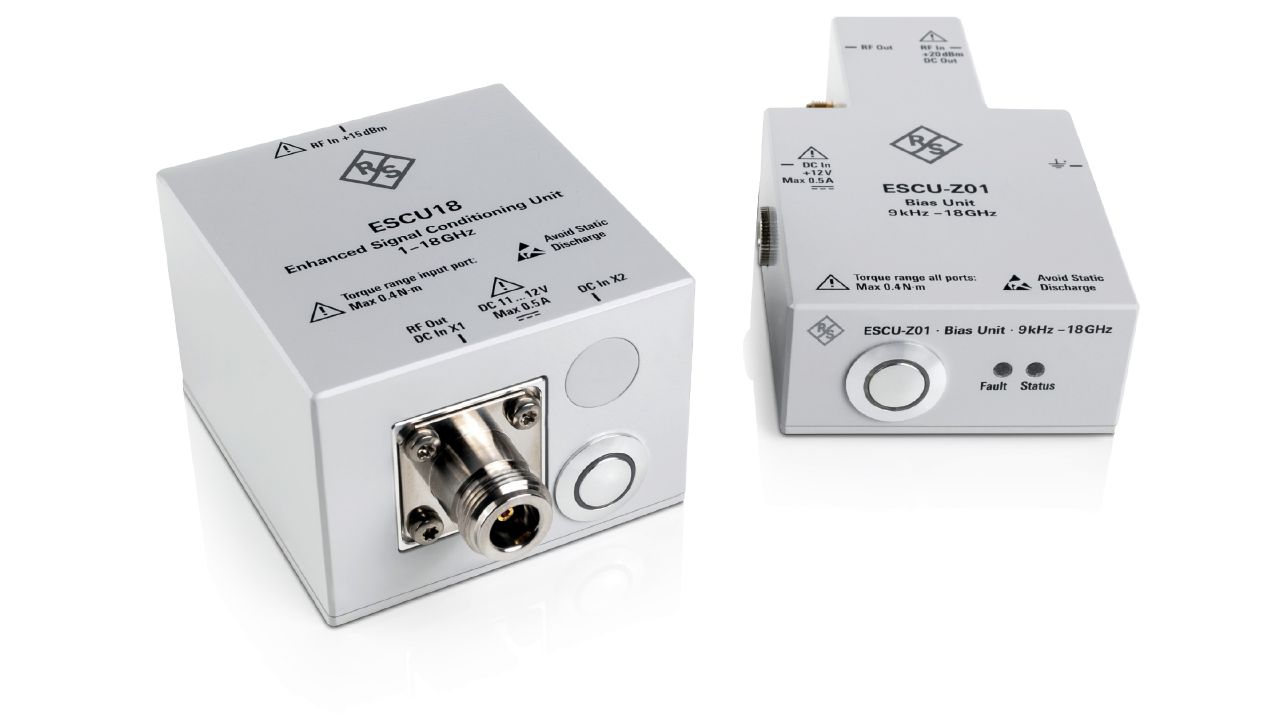

R&S®ESCU
增強型訊號調理單元／前置放大器（0.1 GHz 至 18 GHz）
- 類別: EMI/EMC 前置放大器 / 訊號調理單元
- 製造商: Rohde & Schwarz
- 頻率範圍: (30 MHz) 0.1 至 8 GHz（ESCU08）；1 至 18 GHz（ESCU18）
- 最小增益（ESCU08）: ≥ 33 dB 或 ≥ 41 dB（依型號而定）
- 最小增益（ESCU18）: ≥ 41 dB 或 ≥ 39 dB（依型號而定）
- 增益平坦度: ≤ ±2 dB（高精度型）或 ≤ ±3 dB（標準型）
- 雜訊指數（典型值）: ≤ 3.5 dB（ESCU08）；≤ 4.5 dB（ESCU18）
- 最大輸入電平: +15 dBm（所有型號）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®ESCU 增強型訊號調理單元是專為 EMI 測試系統量身設計的高性能前置放大器，提供 ESCU08（0.1 至 8 GHz）與 ESCU18（1 至 18 GHz）兩大頻段系列。每個系列提供 ±2 dB 高精度平坦度及 ±3 dB 標準平坦度兩種增益規格，增益最高可達 41 dB，雜訊指數 ESCU08 典型值僅 3.5 dB，ESCU18 為 4.5 dB，最大輸入電平達 +15 dBm。ESCU 可作為 EMI 天線與接收機之間的訊號調理介面，有效提升整體測試系統靈敏度，將接收機噪音底限降至最低，使微弱輻射干擾訊號得以精確量測。搭配 R&S®ESW、ESR 等 EMI 測試接收機使用，可組成完整的高靈敏度 EMC 測試鏈路。
主要特點
- 高增益前置放大器：ESCU08 增益 ≥ 33/41 dB；ESCU18 增益 ≥ 39/41 dB，顯著提升系統靈敏度
- 低雜訊設計：ESCU08 雜訊指數 ≤ 3.5 dB（典型值）；ESCU18 ≤ 4.5 dB（典型值）
- 寬頻覆蓋：ESCU08 涵蓋 (30 MHz) 0.1 至 8 GHz；ESCU18 延伸至 18 GHz
- 高平坦度：精度版 ±2 dB，確保跨頻段量測的一致性
- 高輸入容限：最大輸入電平 +15 dBm，防止強訊號環境下的輸入過載
- 可搭配 R&S®UAS 天線架（ESCU-Z10）進行整合部署，提升系統組裝效率
- 19 英寸機架安裝適配板（ESCU-ZZA，1U）支援實驗室機架集成
典型應用
- EMC 輻射發射測試系統中的天線與 EMI 接收機間訊號放大與調理
- 提升 EMI 接收機靈敏度，用於偵測微弱輻射干擾（RE102 等高靈敏度項目）
- 搭配 R&S®ESW / ESR / ESRP 組建完整認證級 EMC 測試鏈路
- 毫米波（至 18 GHz）EMI 測試系統中的前端訊號放大
- 軍事電子設備 MIL-STD-461 輻射發射（RE102）量測系統增益補償
配置您的 R&SESCU
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
2 項可選可用機型 ／ 型號變體
本系列提供以下 6 個型號／配置。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®ESCU08 (5602.9825.20) (5602.9825.20) | 0.1 至 8 GHz，增益 ≥ 33 dB，平坦度 ±2 dB | 詢價 → |
| R&S®ESCU08 (5602.9825.30) (5602.9825.30) | 0.1 至 8 GHz，增益 ≥ 41 dB，平坦度 ±2 dB | 詢價 → |
| R&S®ESCU18 (5602.9825.40) (5602.9825.40) | 1 至 18 GHz，增益 ≥ 41 dB，平坦度 ±2 dB | 詢價 → |
| R&S®ESCU08 (5602.9825.21) (5602.9825.21) | 0.1 至 8 GHz，增益 ≥ 31 dB，平坦度 ±3 dB | 詢價 → |
| R&S®ESCU08 (5602.9825.31) (5602.9825.31) | 0.1 至 8 GHz，增益 ≥ 39 dB，平坦度 ±3 dB | 詢價 → |
| R&S®ESCU18 (5602.9825.41) (5602.9825.41) | 1 至 18 GHz，增益 ≥ 39 dB，平坦度 ±3 dB | 詢價 → |
