本機種已停產 (Discontinued)
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®ZNA。本頁僅供既有用戶查詢規格與資料表使用。
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®ZNA。本頁僅供既有用戶查詢規格與資料表使用。
R&S®ZVA 已停產
向量網路分析儀（10 MHz – 110 GHz）
- 類別: 向量網路分析儀
- 製造商: Rohde & Schwarz
- 測試端口阻抗: 50 Ω
- 測試端口數: 2 或 4
- 頻率範圍（ZVA8）: 300 kHz 至 8 GHz
- 頻率範圍（ZVA24）: 10 MHz 至 24 GHz
- 頻率範圍（ZVA40）: 10 MHz 至 40 GHz
- 頻率範圍（ZVA50）: 10 MHz 至 50 GHz
- 頻率範圍（ZVA67）: 10 MHz 至 67 GHz
- 動態範圍（ZVA8 典型值，100 MHz–4 GHz）: > 130 dB，典型值 140 dB
- 動態範圍（ZVA24 典型值，2 GHz–13 GHz）: > 130 dB，典型值 135 dB
- 動態範圍（ZVA40 典型值，2 GHz–20 GHz）: > 130 dB，典型值 140 dB
- 動態範圍（ZVA50 典型值，2 GHz–20 GHz）: > 130 dB，典型值 140 dB
- 動態範圍（ZVA67 典型值，2 GHz–24 GHz）: > 130 dB，典型值 140 dB
- 跡線雜訊 S11（ZVA8，300 kHz–8 GHz）: < 0.004 dB，典型值 0.001 dB（at 0 dBm, 1 kHz BW）
- 跡線雜訊 S11（ZVA24/ZVA40，700 MHz–24 GHz）: < 0.004 dB，典型值 0.001 dB（at 0 dBm, 1 kHz BW）
- 跡線雜訊 S11（ZVA40，24 GHz–40 GHz）: < 0.015 dB，典型值 0.004 dB
- 每點量測時間（CW 模式，1 MHz 量測頻寬）: < 3.5 µs
- 資料傳輸時間（201 點，LAN RSIB）: < 0.7 ms
- 通道切換時間（≤ 2001 點）: < 1 ms
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®ZVA 向量網路分析儀系列是 Rohde & Schwarz 旗艦級高階網路分析儀，提供從 300 kHz 連續掃頻至高達 110 GHz 的寬頻測試能力。ZVA 系列以卓越的 RF 特性著稱，包含業界領先的動態範圍（最高典型值 140 dB）、極低跡線雜訊（典型值 0.001 dB）及極快量測速度（每點 < 3.5 µs）。儀器提供 2 埠或 4 埠配置，支援多源架構，適用於主動元件、被動元件、混頻器、放大器及毫米波元件的精密量測。搭配豐富的硬體選項（步進衰減器、直接產生器/接收器存取）及軟體選項（時域分析、頻率轉換、脈衝量測、雜訊指數量測等），ZVA 可滿足航太、國防、通訊及研究開發領域最嚴苛的測試需求。本產品已停產，後繼機種為 R&S®ZNA。
主要特點
- 動態範圍業界頂尖：ZVA8 在 100 MHz–4 GHz 典型值達 140 dB；ZVA40/ZVA50 在 2 GHz–20 GHz 典型值達 140 dB，確保微弱訊號量測精確
- 極低跡線雜訊：S11 跡線雜訊在主要頻段典型值僅 0.001 dB（at 0 dBm, 1 kHz 頻寬），提供高重複性量測結果
- 超快量測速度：CW 模式每點量測時間 < 3.5 µs；RSIB over LAN 傳輸 201 點資料僅需 < 0.7 ms，適合高產能生產測試
- 寬頻連續覆蓋：5 款機型涵蓋 300 kHz 至 67 GHz（系統配置可達 110 GHz），單台儀器無需切換即可完成完整 S 參數量測
- 2 埠或 4 埠彈性配置：支援 2 源或 4 源架構，可進行完整多端口校準（TOSM），滿足差分元件及多端口元件測試
- 豐富的硬體擴充性：可選配各端口獨立的產生器及接收器步進衰減器（B21–B34），以及直接產生器/接收器存取（B16），靈活適應不同測試拓樸
- 多樣軟體量測功能：包含時域分析（K2）、頻率轉換（K4）、混頻器相位量測（K5）、真差分模式（K6）、脈衝量測（K7）、雜訊指數量測（K30/K31）等選配軟體
- 高頻率解析度與穩定度：頻率解析度 1 Hz；選配 OCXO 後靜態頻率精度達 1 × 10⁻⁷，適用於精密頻率相關量測
- 完整量測頻寬範圍：量測頻寬從 1 Hz 至 1 MHz（1/2/5 步進），選配 K17 可擴展至 5 MHz，兼顧動態範圍與量測速度

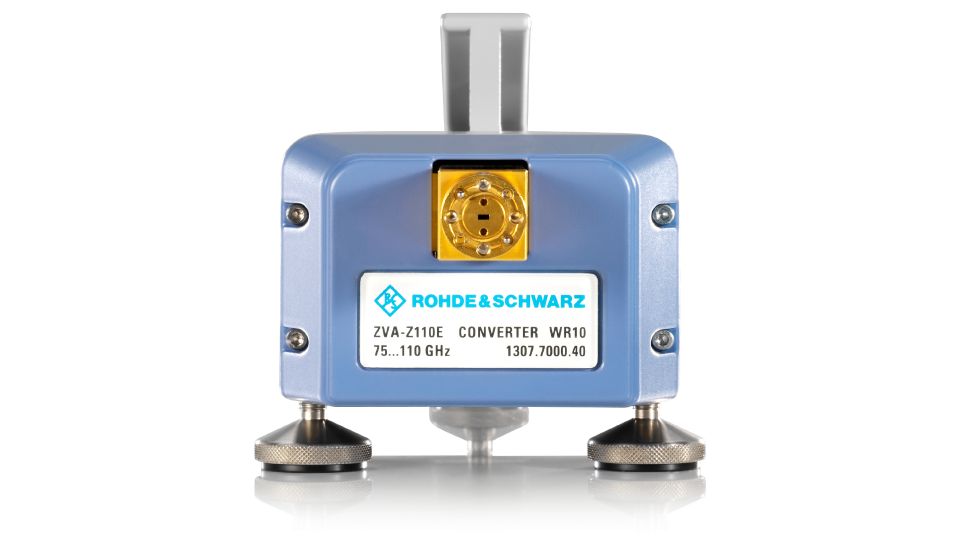

- 可擴展至毫米波：搭配 R&S®ZVA-Zxxx 或 R&S®ZCxxx 毫米波轉換器，系統頻率範圍可延伸至 110 GHz 乃至更高，支援 W 頻段及 D 頻段元件測試
典型應用
- RF 與微波元件特性量測：濾波器、耦合器、功率分配器、連接器及傳輸線的 S 參數（S11, S21, S12, S22）精確量測
- 放大器測試：增益、增益平坦度、輸入/輸出反射係數、群延遲及雜訊指數（需 K30/K31 選項）量測
- 混頻器及頻率轉換元件分析：搭配頻率轉換（K4）及混頻器相位量測（K5）選項，進行轉換損耗、相位及群延遲量測
- 毫米波元件及模組測試：搭配 ZVA-Zxxx 毫米波轉換器，量測 W 頻段（75–110 GHz）及更高頻率的元件，適用於 5G 毫米波、衛星通訊及雷達應用
- 差分訊號完整性測試：搭配真差分模式（K6）及 4 埠配置，量測差分傳輸線的差分 S 參數、上升時間、阻抗對距離及偏斜（skew）
- 被動互調失真（PIM）量測：利用高動態範圍特性，搭配雙源激勵進行被動元件的 PIM 測試，符合行動通訊基站元件驗證需求
- 航太及國防元件驗證：高動態範圍、低跡線雜訊及寬頻覆蓋特性，滿足軍用及太空用 RF 元件嚴苛的測試規範
- 脈衝 RF 元件量測：搭配脈衝量測選項（K7/B7），對雷達功率放大器及脈衝 RF 元件進行脈衝 S 參數分析
配置您的 R&SZVA 已停產
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
9 項可選
3
軟體選配 (K-options)
13 項可選
4
配件
5 項可選可用機型 ／ 型號變體
本系列提供以下 6 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®ZVA8 | 向量網路分析儀，8 GHz（300 kHz 至 8 GHz / 2 埠 或 4 埠 / Type N (female)） | 詢價 → |
| R&S®ZVA24 | 向量網路分析儀，24 GHz（10 MHz 至 24 GHz / 2 埠 或 4 埠（2 源或 4 源） / 3.5 mm (male, ruggedized)） | 詢價 → |
| R&S®ZVA40 | 向量網路分析儀，40 GHz（10 MHz 至 40 GHz / 2 埠 或 4 埠（2 源或 4 源） / 2.92 mm 或 2.4 mm (male, ruggedized)） | 詢價 → |
| R&S®ZVA50 | 向量網路分析儀，50 GHz（10 MHz 至 50 GHz / 2 埠 或 4 埠 / 2.4 mm (male, ruggedized)） | 詢價 → |
| R&S®ZVA67 | 向量網路分析儀，67 GHz（10 MHz 至 67 GHz / 2 埠（2 源）或 4 埠（4 源） / 1.85 mm (male, ruggedized)） | 詢價 → |

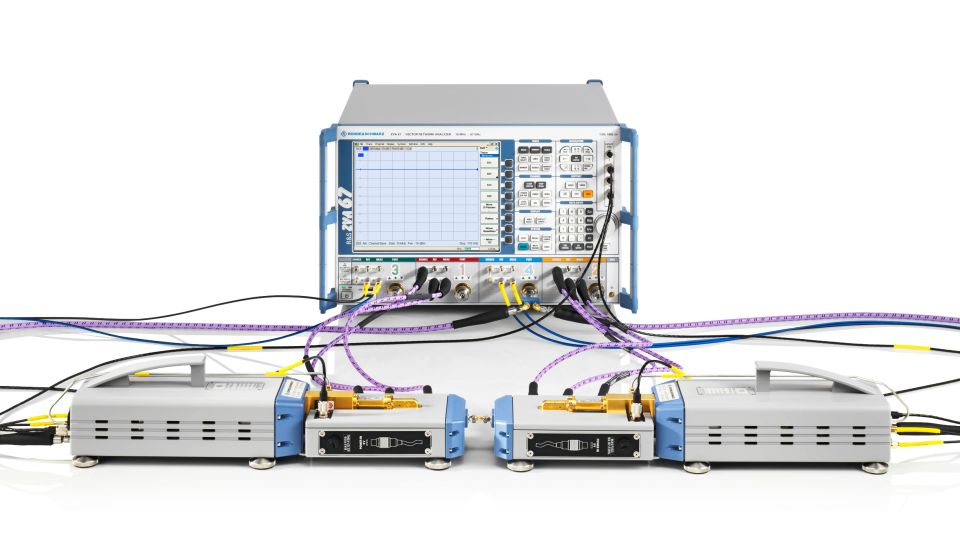

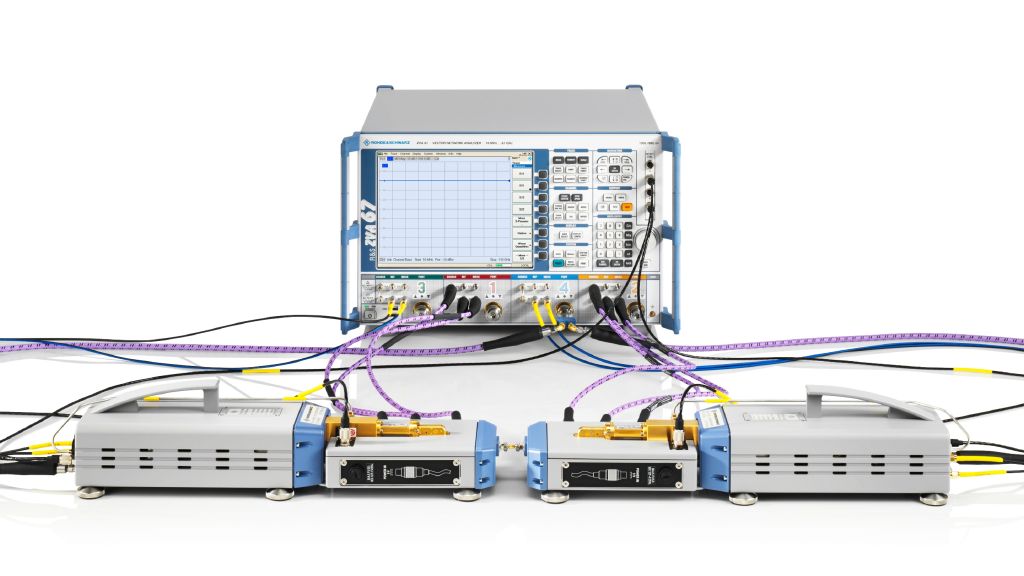

| R&S®ZVA110 系統 | 搭配毫米波轉換器的向量網路分析儀系統，110 GHz（10 MHz 至 110 GHz / 需搭配 ZVA-Zxxx 毫米波轉換器） | 詢價 → |
