R&S®ZNA
旗艦級向量網路分析儀（10 MHz – 67 GHz）
- 類別: 向量網路分析儀（旗艦）
- 製造商: Rohde & Schwarz
- 頻率範圍: 10 MHz – 26.5 GHz (ZNA26) / 43.5 GHz (ZNA43) / 50 GHz (ZNA50) / 67 GHz (ZNA67) / 110 GHz (ZNA67EXT)
- 測試埠數: 2 埠或 4 埠（依型號）
- 系統動態範圍: > 129 dB（規格值，基本機型）；147 dB（典型值，含 B3 選項）；最大可達 170 dB（允許完整 2 埠校正）
- 靈敏度（雜訊底）: > −120 dBm（1 Hz IF 頻寬，規格值）；−162 dBm（1 Hz IF 頻寬，實測值，含選購 LNA）
- 痕跡雜訊（幅度 RMS）: 0.005 dB（規格值，RMS）；0.002 dB（典型值，RMS）@ 10 GHz、100 kHz 量測頻寬、0 dB 反射
- 輸出功率範圍: −80 dBm 至 +17 dBm（ZNA26，10 MHz–4 GHz）；最低可達 −120 dBm（含選購步進衰減器）
- 輸出功率準確度: < 2.0 dB（ZNA26/43，10 MHz–26.5 GHz，−10 dBm 功率）
- 功率掃描範圍: 100 dB（典型值，連續電子掃描）
- IF 量測頻寬: 1 Hz – 1.5 MHz（基本機型）；1 Hz – 30 MHz（含 K17 選項）
- 量測速度: < 2.5 ms（201 點，10 GHz 中心頻率，200 MHz 頻寬，1 MHz 量測頻寬）；96 ms（1601 點，全頻 10 MHz–43.5 GHz，500 kHz 頻寬，2 埠校正）
- 頻率解析度: 1 Hz
- 量測點數: 1 – 100001 點
- 埠阻抗: 50 Ω
- 主螢幕: 12.1 吋觸控螢幕，WXGA 1280×800，18 位元色 LCD
- 輔助螢幕: 7 吋觸控螢幕，WVGA 480×800，18 位元色 LCD
- 內部電腦: AMD R2000，3.35–3.7 GHz，16 GB DDR4，≥256 GB SSD，Windows 11 IoT Enterprise 2024 LTSC
- 尺寸（W×H×D）: 461.4 mm × 284.6 mm × 462.1 mm（18.2" × 11.2" × 18.2"），EIA 6U
- 重量: 24 kg（2 埠機型）；29 kg（4 埠機型）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®ZNA 向量網路分析儀是 Rohde & Schwarz VNA 產品組合中的旗艦高端系列，將卓越的射頻性能與豐富的軟體功能及獨特的硬體架構完美結合。以 DUT 為中心的操作理念，搭配雙獨立觸控螢幕的全觸控操作介面，讓 R&S®ZNA 成為一套強大、通用且緊湊的量測系統，適用於被動與主動元件的全面特性描述。系統動態範圍超過 129 dB（規格值），搭配選購項可達 170 dB（最大可達範圍），靈敏度優於 −120 dBm（1 Hz IF 頻寬，規格值）。頻率延伸套件可透過 R&S®ZVA-Z 及 R&S®ZC 轉換器系列將量測範圍擴展至 1.1 THz。
主要特點
- 動態範圍超過 129 dB（規格值），搭配 B3 內建第三/四訊號源選項可達 147 dB（典型值），允許完整 2 埠校正時最大可達 170 dB，精確量測高阻斷特性的被動與主動元件
- 痕跡雜訊低至 0.005 dB RMS（規格值）/ 0.002 dB RMS（典型值），配合群組延遲痕跡雜訊峰對峰值由 200 ps 降低至 15 ps（含 K9 選項），確保量測穩定性與重複性
- 4 埠型號最多提供四路相位相干、可獨立配置的內建訊號源（含脈衝調制器），支援混頻器、頻率轉換器、相位陣列天線及主動負載牽引等複雜量測，無需外部訊號產生器

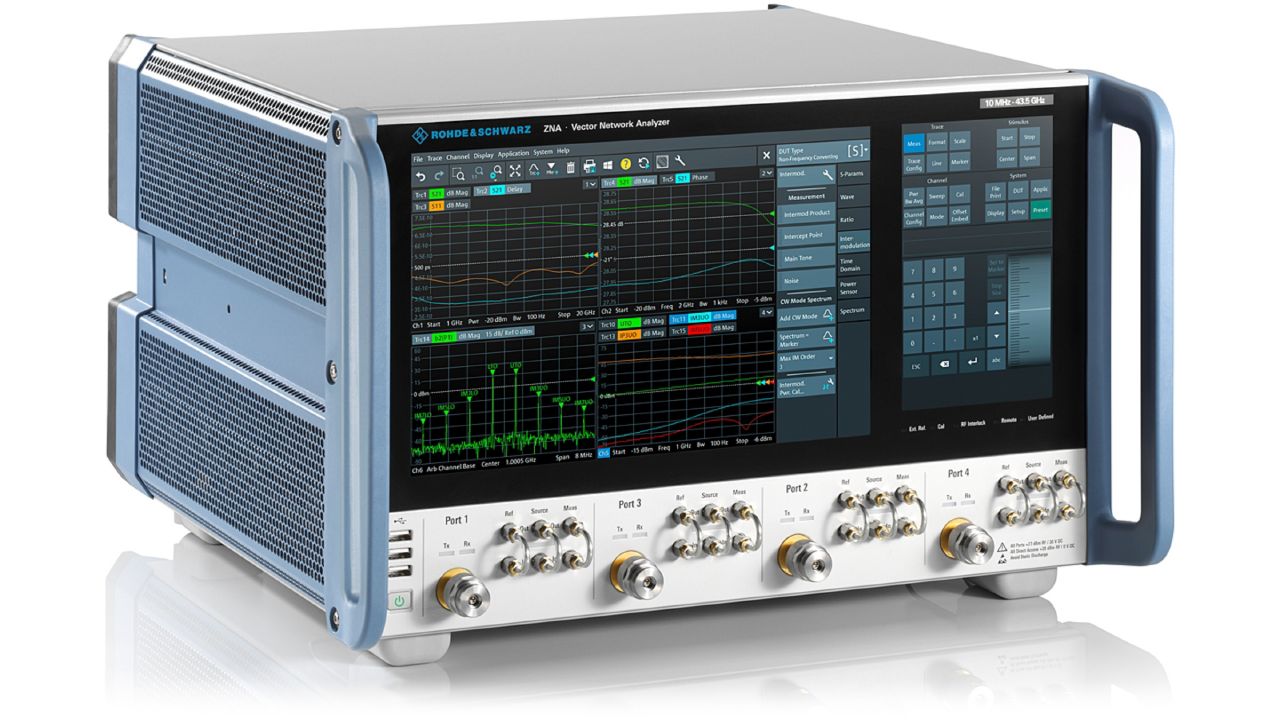

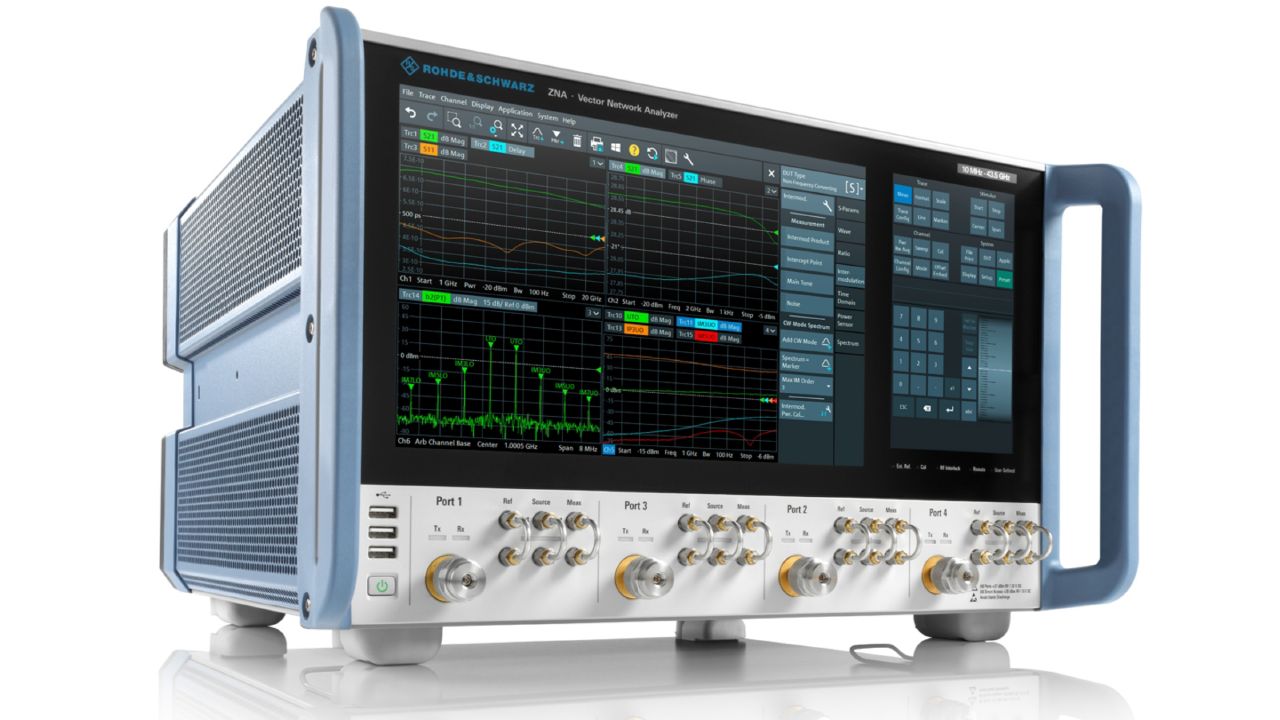

- 雙獨立觸控螢幕（主螢幕 12.1 吋 + 輔助螢幕 7 吋），以 DUT 為中心的操作理念，支援多點觸控手勢，直覺的全觸控介面大幅提升操作效率
- 量測速度業界領先：< 2.5 ms（201 點，1 MHz 量測頻寬），頻率延伸套件支援透過 R&S®ZVA-Z 及 R&S®ZC 轉換器系列擴展至 1.1 THz

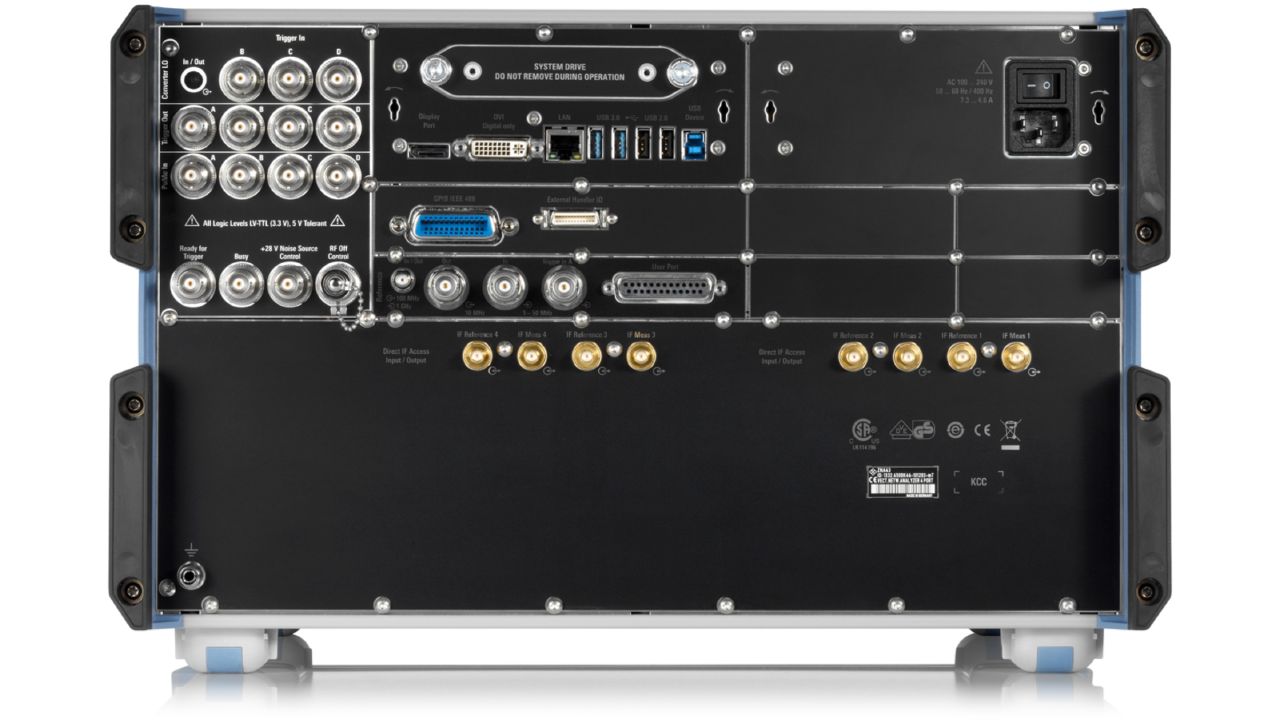

- 可拆卸式內部電腦（AMD R2000，Windows 11 IoT Enterprise 2024 LTSC），支援無縫韌體升級與 IEC/IEEE-488、LAN（1 Gbit/s）、USB 多種遠端控制介面
- 獲 Electronics Industry Awards 2020 最佳量測儀器大獎，業界認可的卓越技術水準
典型應用
- 毫米波（mmWave）元件與子系統特性描述：5G NR FR2、衛星通訊、航太雷達等 26.5 GHz 以上應用，支援晶圓片上（on-wafer）量測至 110 GHz
- 混頻器與頻率轉換器完整表徵：純量及向量校正轉換器量測（K4/K5 選項）、群組延遲與相位線性度分析、互調失真（IM）量測，支援至 THz 頻率範圍
- 訊號完整性與高速數位介面測試：PCIe 5.0/6.0 及 IEEE 802.3 高速乙太網路合規量測，時域分析（TDR/TDT）及眼圖（K20 選項），夾具去嵌入（K210/K220/K230）
- 相位陣列天線（AESA）與波束成形驗證：四路相位相干源控制（K6 選項），支援任意相位與振幅控制，適用於發射/接收模組及 5G 小型基站驗證
- 放大器特性描述：雜訊指數量測至 67 GHz（K30 選項）、大訊號壓縮點測試、諧波失真分析、高功率放大器主動負載牽引（load pull）量測
- 脈衝訊號量測（K7 選項）：最小脈衝寬度 40 ns，搭配時序圖視覺化，適用於雷達元件、T/R 模組及功率放大器脈衝特性
- 子 THz 晶圓片上量測：6G 通訊感測應用，支援差動 RF 量測至 110 GHz，涵蓋放大器、混頻器及差動傳輸線路
配置您的 R&SZNA
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
97 項可選
3
軟體選配 (K-options)
24 項可選
4

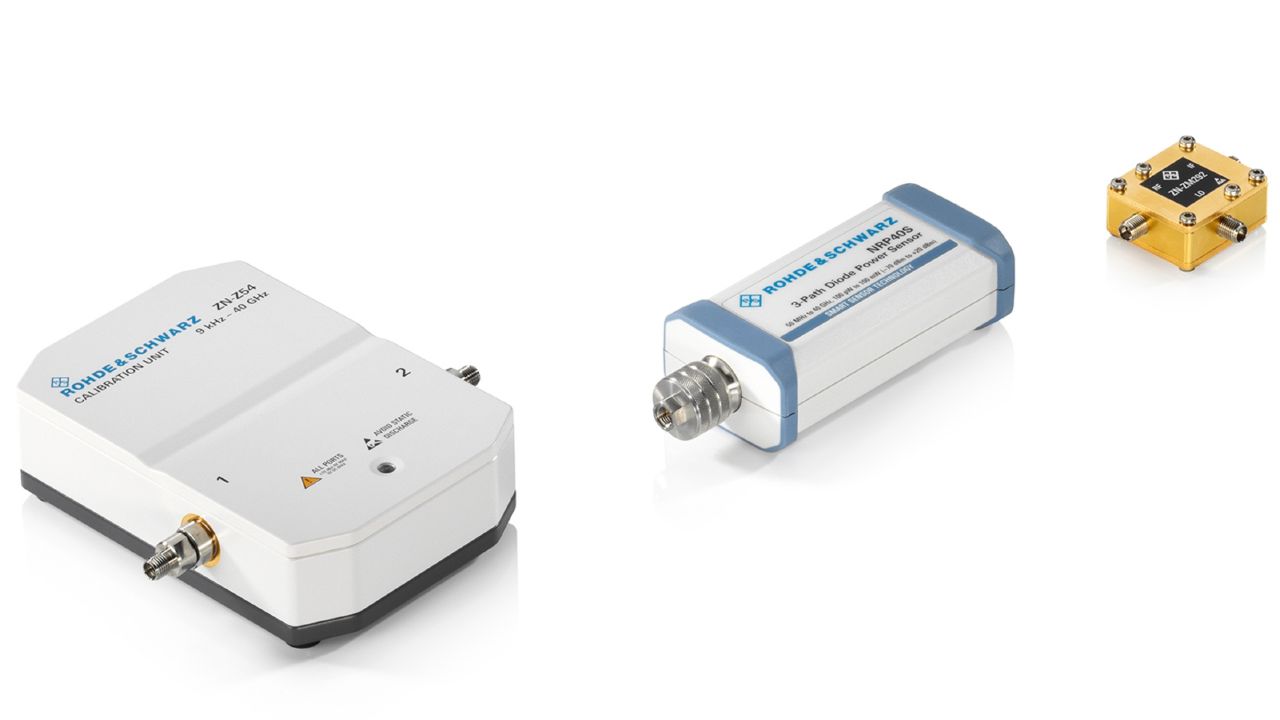

配件
10 項可選可用機型 ／ 型號變體
本系列提供以下 11 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®ZNA26 (1332.4500.22) | 26.5 GHz / 2 / 3.5 mm（公） | 詢價 → |
| R&S®ZNA26 (1332.4500.24) | 26.5 GHz / 4 / 3.5 mm（公） | 詢價 → |
| R&S®ZNA43 (1332.4500.42) | 43.5 GHz / 2 / 2.92 mm（公） | 詢價 → |
| R&S®ZNA43 (1332.4500.43) | 43.5 GHz / 2 / 2.4 mm（公） | 詢價 → |
| R&S®ZNA43 (1332.4500.44) | 43.5 GHz / 4 / 2.92 mm（公） | 詢價 → |
| R&S®ZNA43 (1332.4500.45) | 43.5 GHz / 4 / 2.4 mm（公） | 詢價 → |
| R&S®ZNA50 (1332.4500.52) | 50 GHz / 2 / 2.4 mm（公） | 詢價 → |
| R&S®ZNA50 (1332.4500.54) | 50 GHz / 4 / 2.4 mm（公） | 詢價 → |
| R&S®ZNA67 (1332.4500.62) | 67 GHz / 2 / 1.85 mm（公） | 詢價 → |
| R&S®ZNA67 (1332.4500.64) | 67 GHz / 4 / 1.85 mm（公） | 詢價 → |
| R&S®ZNA67EXT (1352.1888.xx) | 110 GHz / 2 或 4 / 1.0 mm（公） | 詢價 → |
