本機種已停產 (Discontinued)
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®ZNB3000。本頁僅供既有用戶查詢規格與資料表使用。
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®ZNB3000。本頁僅供既有用戶查詢規格與資料表使用。
R&S®ZND 已停產
向量網路分析儀（100 kHz – 8.5 GHz）
- 類別: 向量網路分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍（基本型）: 100 kHz ~ 4.5 GHz（單向）
- 頻率範圍（擴充型）: 9 kHz ~ 8.5 GHz（選配 ZND-K1 / ZND-K6）
- 連接埠數: 2埠，N(f) 連接器，50 Ω
- 量測方向: 單向（雙向可選配 ZND-K5 / ZND-K6）
- 動態範圍: > 120 dB（典型值 130 dB，至 6.5 GHz）；> 110 dB（典型值 125 dB，6.5~8.5 GHz）
- 跡線雜訊（幅度 RMS）: < 0.005 dB（典型值，10 kHz 量測頻寬）
- 溫度相依性: 典型值 0.01 dB/K（幅度）
- 功率掃描範圍: 最大 48 dB
- 中頻頻寬（IF BW）: 1 Hz ~ 300 kHz（1/1.5/2/3/5/7 步進）
- 頻率解析度: 1 Hz（選配 ZND-K19 可達 1 mHz）
- 頻率精確度: ±1 × 10⁻⁶（老化，每年）；±1 × 10⁻⁶（0~40°C 溫漂）
- 量測點數: 2 ~ 5001 點／跡線
- 跡線與通道數: 超過 100 條跡線與通道
- 顯示器: 30 cm（12.1 吋）觸控螢幕
- 尺寸（W × H × D）: 462.5 mm × 239.6 mm × 361.5 mm
- 重量: 14 kg
- 訂購編號（基本型）: 1328.5170.92（2埠，100 kHz~4.5 GHz，N(f)）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面

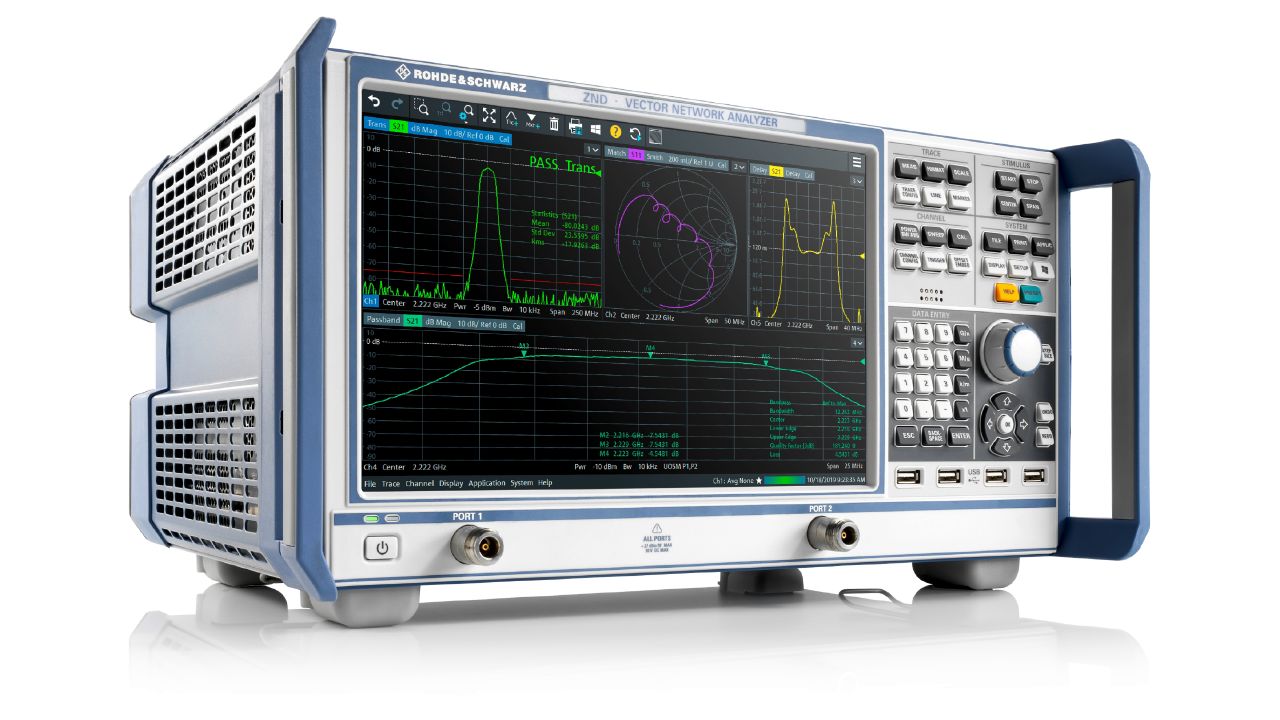

產品概覽
R&S®ZND 向量網路分析儀是一款入門級雙埠網路分析儀，適合 RF 元件生產與開發工作，提供基礎而穩健的 S 參數量測效能。基本型可進行 100 kHz 至 4.5 GHz 的單向量測（S11 與 S21），並可透過軟體選項升級至雙向量測及 8.5 GHz 頻率延伸。大尺寸 30 公分觸控螢幕搭配直覺化操作介面，支援超過 100 條跡線與通道、1 Hz 最小量測頻寬、最大 48 dB 功率掃描範圍，以及 30 秒自動校準功能。與 R&S®ZNB 系列共用相容指令集，便於系統整合與升級。
主要特點
- 雙埠單向設計，可量測 S11 與 S21，頻率覆蓋 100 kHz 至 4.5 GHz（選配可延伸至 8.5 GHz）
- 動態範圍達 120 dB 以上（典型值 130 dB），確保微弱訊號量測精確
- 30 cm（12.1 吋）電容式觸控螢幕，操作介面平扁，三步驟內可執行任意功能
- 支援超過 100 條跡線與通道，可同時顯示多組量測結果
- IF 頻寬 1 Hz ~ 300 kHz，功率掃描範圍達 48 dB，靈活對應各種量測需求
- 30 秒自動校準（使用 R&S®ZN-ZE 系列自動校準模組），大幅縮短量測準備時間
- 可選配時域量測（TDR）、延伸功率範圍、GPIB 介面及 Handler I/O，擴展應用彈性
- 與 R&S®ZNB 家族共用 SCPI 指令集，保護現有自動化程式碼投資
典型應用
- 行動通訊射頻被動元件（濾波器、天線、雙工器）生產測試
- RF 元件開發驗證：放大器、連接器、電纜損耗與回波損耗量測
- PCB 訊號完整性初步評估與高速傳輸線特性量測
- 教育訓練與實驗室教學，快速建立 VNA 操作基礎
- RF 濾波器調諧（搭配 SynMatrix 軟體進行即時濾波器最佳化）
- 夾具去嵌入（De-embedding）量測，消除測試夾具與連接線路誤差
配置您的 R&SZND
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
3 項可選
3
軟體選配 (K-options)
12 項可選
4
配件
8 項可選可用機型 ／ 型號變體
本系列提供以下 4 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®ZND（基本型） (1328.5170.92) | 2埠，100 kHz ~ 4.5 GHz，單向，N(f) 接頭 | 詢價 → |
| R&S®ZND + ZND-K1 (1328.5306.02) | 2埠，9 kHz ~ 8.5 GHz，單向頻率延伸 | 詢價 → |
| R&S®ZND + ZND-K5 (1328.5312.02) | 2埠，9 kHz ~ 4.5 GHz，升級為雙向量測 | 詢價 → |
| R&S®ZND + ZND-K6 (1328.5329.02) | 2埠，9 kHz ~ 8.5 GHz，雙向量測（需 ZND-K1） | 詢價 → |
