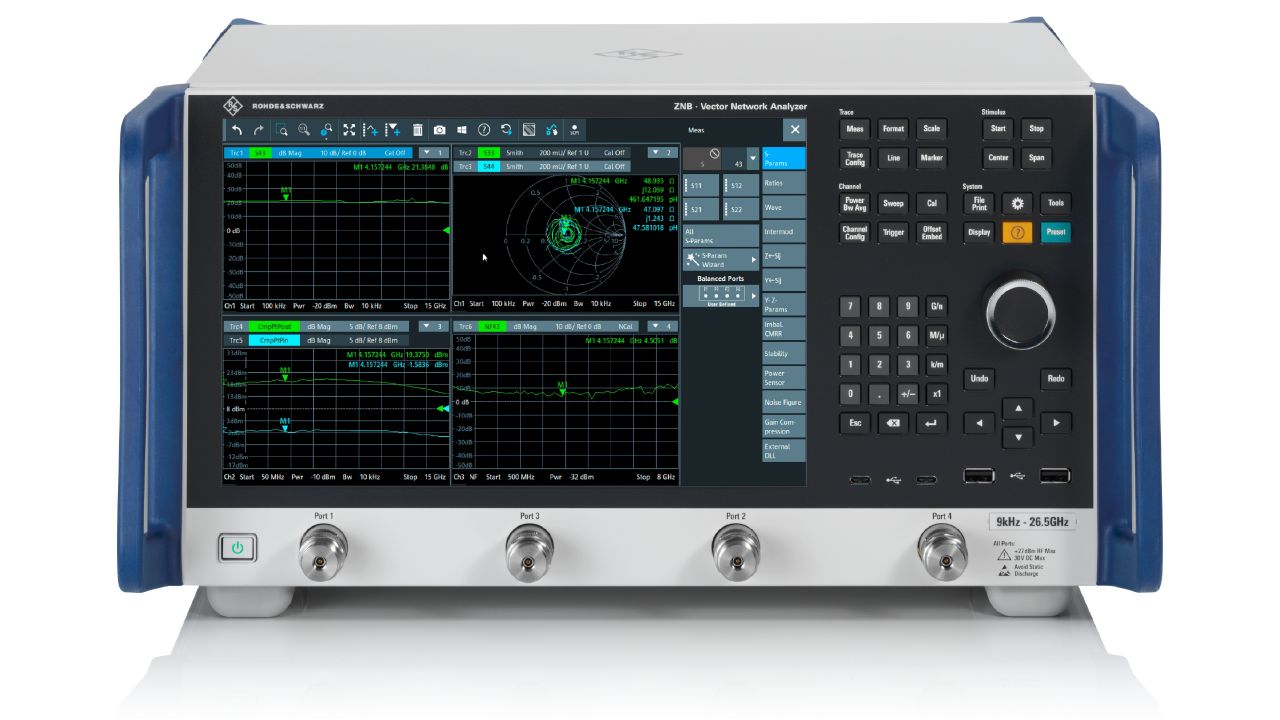

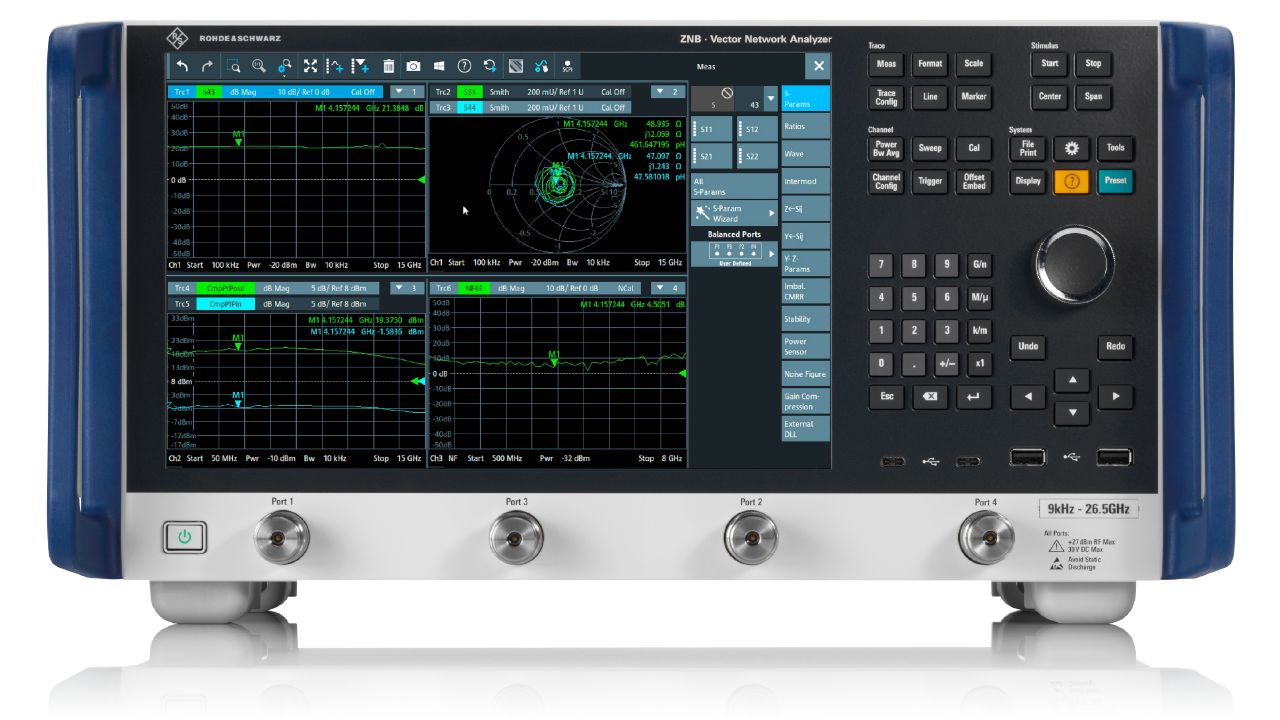

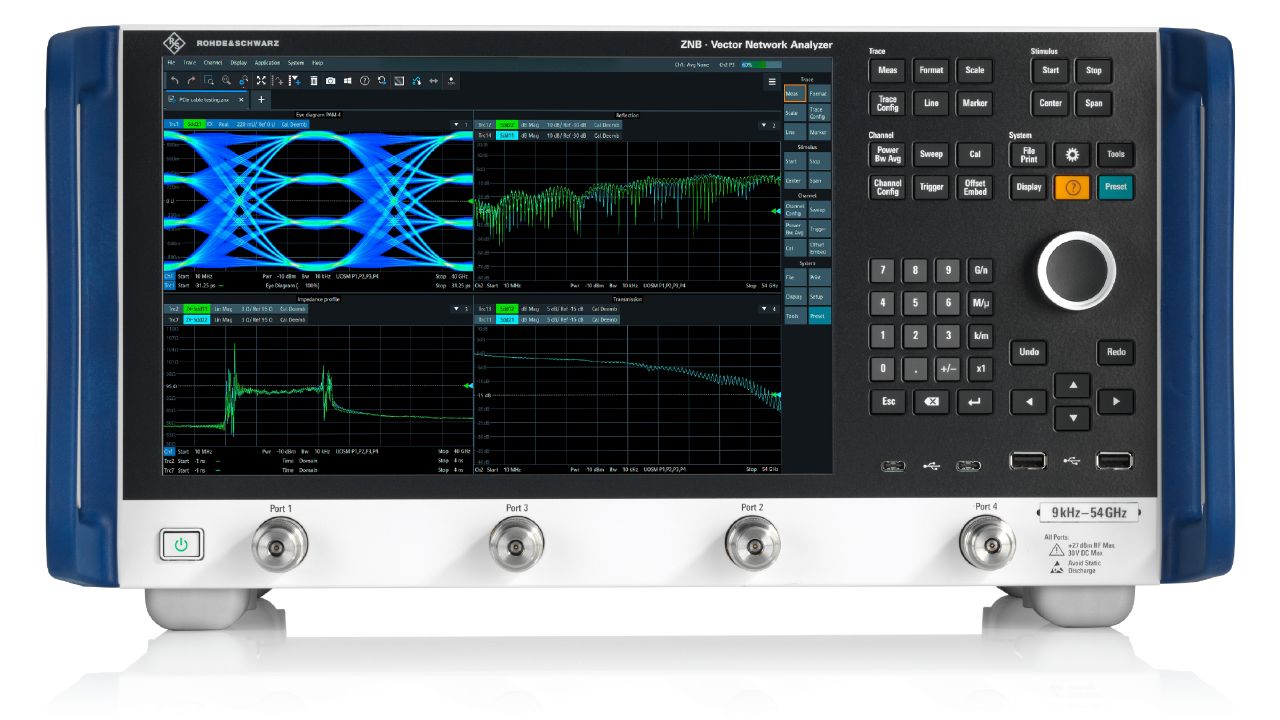

R&S®ZNB3000
向量網路分析儀（9 kHz – 43.5 GHz，超高速生產測試）
- 類別: 向量網路分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 9 kHz 至 54 GHz（依型號）
- 埠數: 2 埠或 4 埠
- 動態範圍: 最高 150 dB（@ 24 GHz）；138 dB（@ 54 GHz）
- 掃頻時間: 11.7 ms（1 MHz 至 54 GHz，1,601 點）
- 輸出功率: +11 dBm（@ 26.5 GHz）；+3 dBm（@ 54 GHz）
- 追蹤雜訊: 典型值 0.0008 dB RMS
- 幅度溫度穩定性: <0.01 dB/°C
- 相位溫度穩定性: 0.15°/°C
- 連接器類型: N (f)、3.5 mm (m)、2.92 mm (m)、1.85 mm (m)（依型號）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®ZNB3000 向量網路分析儀專為高產量 RF 元件生產測試而設計，頻率覆蓋範圍從 9 kHz 到 54 GHz。採用 DDS 合成器技術，實現超快速量測循環，搭配卓越的 RF 性能與長期穩定性，讓生產線無需頻繁重新校準即可連續運行數日。彈性的頻率升級方案使儀器能隨生產需求靈活擴展，最多可透過開關矩陣擴充至 48 個測試埠，滿足大規模多埠測試需求。
主要特點
- 超快速量測速度：採用 DDS 合成器技術，1 MHz 至 54 GHz 掃描 1,601 點僅需 11.7 ms，大幅提升生產吞吐量
- 業界最佳動態範圍：24 GHz 時最高達 150 dB，支援增強動態範圍模式，確保量測精確度
- 高輸出功率：26.5 GHz 時達 +11 dBm，可直接進行放大器測試而無需外部增益
- 卓越長期穩定性：幅度溫度係數 <0.01 dB/°C，相位溫度係數 0.15°/°C，支援多日不重新校準連續操作
- 彈性頻率升級：所有型號均可現場升級頻率範圍，保護投資並因應未來測試需求
- SCPI 錄製器：內建 SCPI 錄製功能，簡化測試自動化程式開發流程

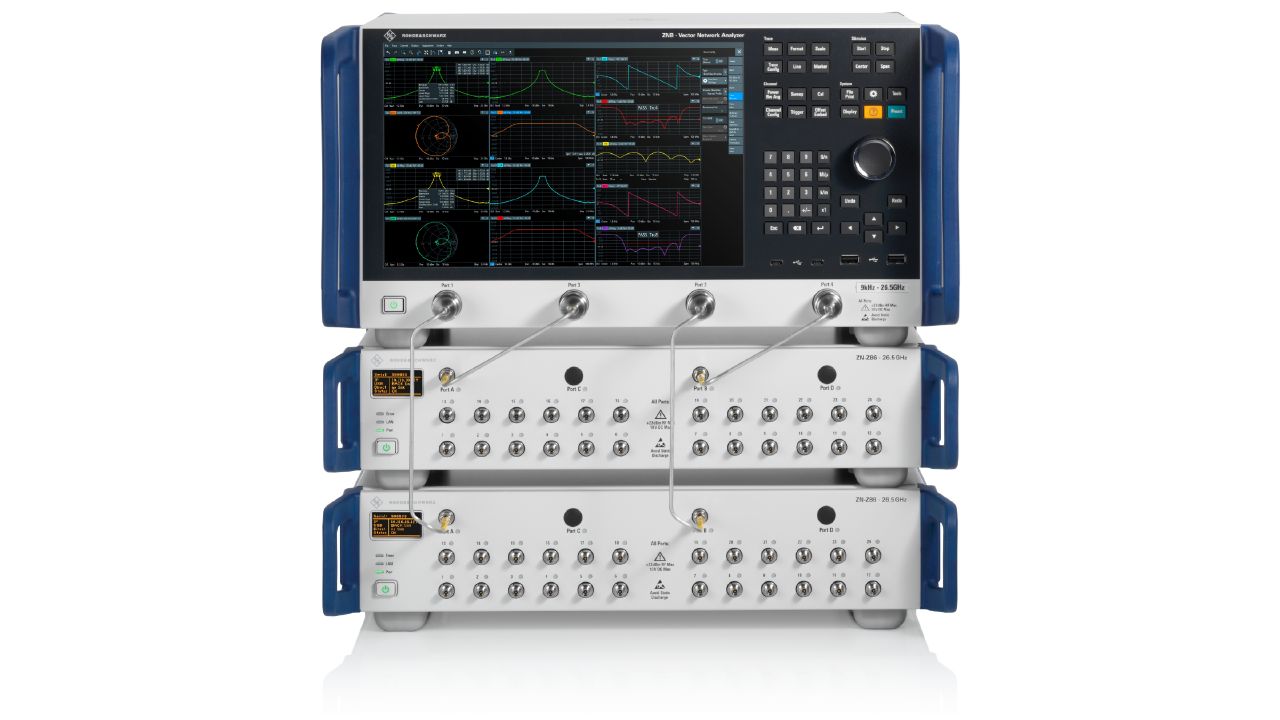

- 多埠擴充能力：透過 R&S® 開關矩陣最多可擴充至 48 個測試埠，適合複雜多埠元件量測
典型應用
- 高產量 RF 元件生產測試（濾波器、被動元件）
- 前端模組與主動元件特性量測
- 電纜、連接器與 PCB 測試
- 放大器增益壓縮量測
- 頻率轉換元件（混頻器、倍頻器）量測
- 互調失真（IMD）量測
- 資料中心高速電纜與介面測試（最高 54 GHz）
可用機型 ／ 型號變體
本系列提供以下 8 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®ZNB3004 | 9 kHz - 4.5 GHz（可升級至 9 GHz） / 2 / N (f) | 詢價 → |
| R&S®ZNB3004 | 9 kHz - 4.5 GHz（可升級至 9 GHz） / 4 / N (f) | 詢價 → |
| R&S®ZNB3020 | 9 kHz - 20 GHz（可升級至 26.5 GHz） / 2 / 3.5 mm (m) | 詢價 → |
| R&S®ZNB3020 | 9 kHz - 20 GHz（可升級至 26.5 GHz） / 4 / 3.5 mm (m) | 詢價 → |
| R&S®ZNB3032 | 9 kHz - 32 GHz（可升級至 43.5 GHz） / 2 / 2.92 mm (m) | 詢價 → |
| R&S®ZNB3032 | 9 kHz - 32 GHz（可升級至 43.5 GHz） / 4 / 2.92 mm (m) | 詢價 → |
| R&S®ZNB3044 | 9 kHz - 43.5 GHz（可升級至 54 GHz） / 2 / 1.85 mm (m) | 詢價 → |
| R&S®ZNB3044 | 9 kHz - 43.5 GHz（可升級至 54 GHz） / 4 / 1.85 mm (m) | 詢價 → |
