失落的環節:彈道係數從哪來?

所有彈道程式都要你輸入初速與彈道係數,卻沒有一個告訴你去哪裡取得。

初速與飛行時間量測配置
槍口端量初速、標靶端量飛行時間——彈道係數由這兩個實測值反算而來。

重點摘要

外彈道解算程式只要輸入相同,各家有信譽的產品給出的答案都一樣;它們全都要求使用者輸入初速與彈道係數 (BC),卻沒有任何一個告訴你這兩個數字該從哪裡取得——Ken Oehler 博士稱之為「失落的環節」。廠商標到小數點後三位的彈道係數並不代表三位有效精度:BC 本身難以量到優於百分之幾的準確度,批次間差異可達數個百分比,並會受槍管纏距、槍口冠部等步槍特性影響,而多數公布值只在距槍口數百碼內量得。Oehler System 88 的做法是實測初速與長距離飛行時間,再由程式反算出「能讓預測飛行時間等於實測飛行時間」的彈道係數;由於量測被強制吻合於槍口與遠方目標兩點,改用 G1 或 G7 所得的距離—時間曲線幾乎重合,真正關鍵的是那個遠距實測點。

  • 所有彈道程式都要 BC,卻沒人告訴你 BC 從哪來
  • 標到三位小數的 BC 不等於三位精度
  • BC 受批次、槍管纏距與槍口冠部影響
  • System 88 由實測飛行時間反算 BC
  • 遠距實測點比阻力函數的選擇更關鍵

用久了會發現的三件事

長期使用外彈道解算程式的人,最後大概會歸納出三件事。第一,只要輸入相同,各家有信譽的程式算出來的答案都一樣。第二,它們都要求你輸入初速與彈道係數 (Ballistic Coefficient, BC)。第三,沒有任何一個程式告訴你,這兩個數字該從哪裡取得。

Oehler 博士把第三點稱為「失落的環節 (the missing link)」。過去一個世紀,彈道學家在下游彈道預測上的手法其實變化不大;電腦只是取代了手工翻查 Siacci 表格的工序,讓計算更快更容易,卻沒有改變輸入資料來源的問題。

解算的三項必要輸入

一次下游彈道預測需要三項必要輸入:一個已知的初速作為計算起點;一條貼合該彈頭的阻力函數 (drag function);以及一個把該彈頭與這條阻力函數關聯起來的彈道係數。程式本身則會處理氣壓、溫度與濕度變化所造成的空氣密度與音速差異。

三項之中,初速最單純:用測速儀 (chronograph) 量出這支步槍搭配這批彈的實際速度即可。

G1 還是 G7?其實不是重點

阻力函數的選擇也沒有想像中困難。G1 被普遍採用,多數製造商公布的彈道係數也是以 G1 為基準;在中距離(例如 400 至 800 碼)使用 G1 完全可行。近年則愈來愈清楚,針對長距離設計的流線型彈頭,G7 的擬合更好,通過音速區時的預測通常也較佳。

但兩者有共同前提:只要搭配正確的彈道係數,G1 與 G7 在速度降到穿音速(典型為 1.2 馬赫,約每秒 1350 英尺)之前,都能給出合理的預測。世界上並不存在一體適用的阻力函數,只是 G7 比較貼近現代彈頭而已。

真正靠不住的是彈道係數

射手習慣看到標到小數點後三位的 BC,於是理所當然假設它具有三位有效精度。實情是:彈道係數本身很難量到優於百分之幾的準確度;同一產品不同批次之間可能相差數個百分比;而且 BC 會受槍管纏距 (barrel twist)、槍口冠部 (barrel crown) 以及其他步槍特性影響。

更關鍵的是量測範圍。目前流通的彈道係數,多半是在距槍口數百碼以內量得,再靠所選阻力函數往下游外推。Oehler 的比喻很直接:教練無法憑短跑成績預測馬拉松表現;用短距離測試去預測長距離表現同樣不可靠。

諷刺之處在於,許多射手絕不會拿型錄或裝填手冊上的速度當作初速輸入,卻把公布的三位數彈道係數當成神聖不變的常數。

反過來算:讓理論與量測在槍口與遠靶同時吻合

System 88 把這個流程反過來做。原本的順序是:你給程式初速與彈道係數,程式算出飛行時間。System 88 則是實測長距離的飛行時間與初速,再由內建程式反向求解,找出「能讓預測飛行時間恰好等於實測飛行時間」的那一個彈道係數。

使用者可以選擇任何常用的阻力函數,甚至自行定義阻力函數。對任一條阻力函數,System 88 都會找到同時吻合長距離實測資料與初速的彈道係數;換一條阻力函數,它一樣把理論與量測強制吻合在槍口與遠方目標這兩點。

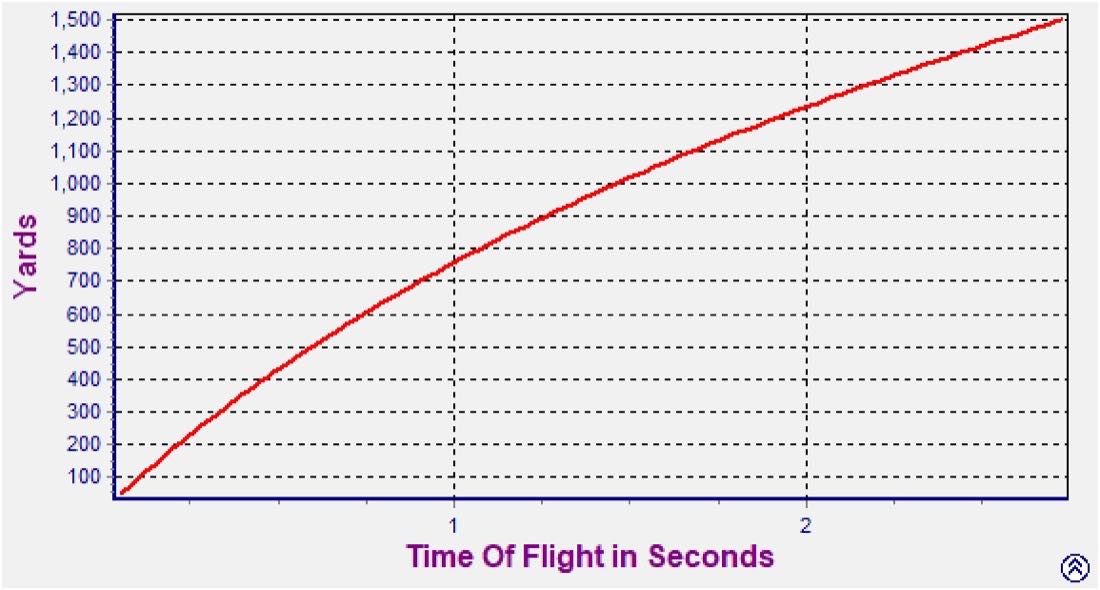

畫成距離—時間曲線就很清楚:曲線由時間與距離皆為零起算,起始斜率代表初速,終點的飛行時間則等於實測值。把不同阻力函數畫出的多條曲線疊在一起比較,會發現它們幾乎重合。換句話說,對那一個遠距實測點的擬合,遠比阻力函數的選擇重要——G1 或 G7 在穿音速之前一樣好用,前提是你必須真的把長距離飛行時間量出來。

為現場作業設計的量測系統

System 88 的設定是給專業現場使用:電池供電,可在沒有電力供應的偏遠靶場作業;架設快速簡便;無線傳輸經驗證可達一英里;單人即可操作;射擊後數秒內即可取得結果。

初速端使用 Oehler 經驗證的光幕 (skyscreen);遠端則採用強固型麥克風,並提供方形靶、掠過式 (fly-by) 與飛越式 (fly-over) 聲學靶。單一射擊可同時取得多個目標與多組彈道係數;亦可搭配撞擊靶量測次音速的飛行時間。資料可輸出為 Excel 與 PDF 格式,並由 Oehler 提供技術支援。

名詞解釋

阻力函數 (Drag Function)
描述一顆標準彈阻力行為的曲線。常見者為 G1 與 G7;G1 應用最廣,G7 較貼近長距離用的流線型彈頭。
彈道係數 (Ballistic Coefficient, BC)
把實際彈丸與所選阻力函數關聯起來的係數。難以量到優於百分之幾的準確度,且受批次與步槍特性影響。
穿音速 (Transonic)
彈丸速度接近音速的區間,典型界線約為 1.2 馬赫(每秒約 1350 英尺);越過此區之後,阻力函數的差異開始明顯。
光幕 (Skyscreen)
以天空為背景偵測彈丸通過的光學感測器,用於在槍口端取得準確的初速。
飛行時間 (Time-of-Flight, ToF)
彈丸自槍口飛抵指定距離目標所經過的時間,是 System 88 反算彈道係數的實測依據。

本文為均迪康科技依 Dr. Ken Oehler 之技術論文 〈System 88, The Missing Link〉整理撰寫的中文技術說明,論述歸屬原作者; 數據與結論以原文為準。
