量測基礎 彈道係數初速飛行時間阻力函數實測驗證

先量測,再預測

為什麼所有彈道程式算出來都一樣,卻都對不上你的靶紙?

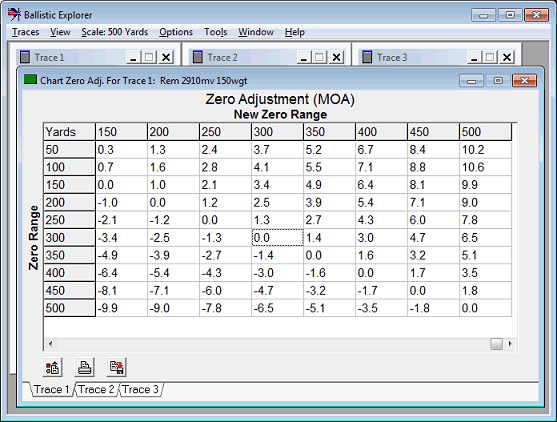

彈道解算軟體的彈道資料表
彈道程式的輸出:每一欄都建立在「初速」與「彈道係數」這兩個你必須自己提供的輸入上。

重點摘要

現代外彈道程式彼此之間幾乎都會給出相同的答案,但實際射擊時卻常與預測不符——問題不在數學,而在輸入值。Oehler Research 創辦人 Dr. Ken Oehler 指出,三個關鍵輸入都帶有可觀的不確定度:市售彈道係數 (BC) 多半只在約 200 碼內量得、精度難以優於 5%;同一批彈藥裝在不同槍上,BC 差異可達 5%;工廠獵用彈的初速散布常見達 100 fps。他的結論是,與其爭論該選哪一條阻力函數,不如用「初速 + 長距離飛行時間」實際量出屬於你這把槍、這批彈的彈道係數;把量測距離從 200 碼拉長到 1000 碼,BC 的量測精度可提升 4 到 5 倍,此時 G1、G7 甚至牛頓阻力律所預測的 1000 碼彈道差異可縮小到約 1 英吋。

  • 程式彼此吻合,不代表吻合你的靶紙
  • 市售 BC 多在 200 碼內量得,精度難優於 5%
  • 量 BC 的難度是量初速的 10~20 倍
  • 同一批彈裝在不同槍上,BC 差異可達 5%
  • 以 1000 碼飛行時間反推 BC,精度提升 4~5 倍

所有程式都算得一樣,卻都打不準

外彈道程式的作者通常能仔細說明他如何處理阻力函數 (drag function)、彈道係數 (Ballistic Coefficient, BC)、初速 (muzzle velocity) 與大氣條件,最後給出彈道曲線。這些方法可以是老式的 Siacci 法、現代的數值積分,甚至 Pejsa 的巧妙近似。他的數學沒有破綻,程式實作也沒有問題,而且他早已把結果拿去和其他知名程式互相比對——結果總是一致。事實上,幾乎所有現代彈道程式對同一組問題都會給出相同的答案。

問題出在:一旦把程式拿到靶場實際驗證,預測與實際彈著就對不上了。Dr. Ken Oehler 的觀察是,這個矛盾並不指向數學,而指向輸入值。程式之間會互相吻合,是因為它們吃的是同一套假設;而那套假設不一定是你這把槍、這批彈的真實情況。

三個輸入,三種不確定

第一個輸入是阻力函數。彈道學家會說「用 G1,因為它是標準」,或說「用 G7,因為它比老舊的 G1 更貼近現代彈頭」,然後把選擇權交給你。他不會告訴你的是:所提供的阻力函數沒有一條真正吻合你的彈頭,只是有些比較接近而已。Oehler 用一個比喻形容這件事——這就像從型錄訂購獵靴,尺寸只有整數、楦寬也沒有標示,或許穿得上,但充其量只是妥協。

第二個輸入是彈道係數。BC 可以理解成一個分數:「我的彈頭和當初用來定義這條阻力函數的參考彈相比,有多好?」這個數字通常來自彈頭製造商,或由第三方量測,但無論來源為何,它多半是在相對短的距離內量得的——典型是 200 碼,而且往往取自靠近槍口處量到的阻力。我們卻期待它能支撐 1000 碼以外的預測。Oehler 把這比喻成:用選手前 100 碼的成績去預測他一英里的完賽時間。如果真要預測一英里,我們應該去查他上週跑一英里花了多久,而不是拿他前 100 碼的速度和第二個 100 碼掉了多少去推算。

第三個輸入是初速。這一項反而是最好處理的:有現代測速儀 (chronograph),取得像樣的初速並不困難;溫度與氣壓也可以量測記錄,用以還原正確的空氣密度。其中溫度比多數射手以為的更重要、變化也更快,而濕度的影響則微不足道。

各項誤差到底有多大

先看阻力函數的選擇。以 Ballistic Explorer 為例,取預期初速、以 G1 把瞄具歸零在 1000 碼,再比較三條阻力函數:代表百年標準的 G1、對現代長程彈頭近似最好的 G7,以及三個世紀前牛頓提出的「速度平方」阻力律。G7 與牛頓的 BC 依慣例換算——令其阻力在槍口速度下與 G1 相等。結果在 1000 碼處,G7 的彈道比 G1 低 6 英吋,牛頓則只比 G1 高 6 英吋。要強調的是,這裡比較的是三種預測彼此之間的差距,不是預測與實彈的差距;只要輸入都成立,這幾條路徑其實相當接近。差異要到更高初速、更遠距離,尤其是彈頭穿越穿音速 (transonic) 區間時,才會明顯放大。

再看 BC 本身的不確定度。BC 已知會隨速度而變、也會因彈而異、因槍而異。彈與彈之間屬於製造公差,經常觀察到小於 1%;但槍與槍之間的差異就顯著得多——不只出現在不同纏距或不同槍口倒角之間,連「相同」的兩把槍也會有差異,同一批彈藥裝在不同槍上出現 5% 的差異並不罕見。Oehler 認為有許多變數是我們無法量測、甚至無法辨識的,因此把 BC 的不確定度抓在 ±5% 是合理假設。同樣以 G1、初速 3500 fps、相同瞄具設定,把 BC 取 0.500、0.475、0.525 三種情況比較,1000 碼處的彈道差異約 6 到 7 英吋——勉強看得出來而已。

最後是初速。射手可以靠選彈來影響它:工廠獵用彈出現 100 fps 的初速散布是家常便飯,「match」等級彈藥常見 50 fps,部分專注長程的 bench-rest 射手宣稱其精挑細選、自行裝填的彈藥只有 5 fps 散布。要注意,這些散布值並不包含槍與槍之間的差異,也不含溫度造成的變化。若以 ±1% 的速度差來估算,1000 碼處看到的彈道變動幅度大致與前面兩項相同。

單看每一項,6、7 英吋似乎可以接受。但這些誤差是會相加的:彈道學家實際上是拿一個未必吻合你彈頭的模型,用只在短距離量得的彈頭資料去修正,再配上一個可疑的初速,去預測你的彈頭在長距離的行為。加總起來,誤差可以大得多。

軍方的答案:都卜勒雷達

大約六十年前,軍方就把阻力函數與彈道係數這套老想法降級為「近似與討論用」。現在軍方改用都卜勒雷達 (Doppler radar) 的資料,為每一種制式彈藥建立一份「射表 (Firing Table)」。這等於為每一顆彈頭客製一條專屬的阻力函數,然後說:搭配這份表使用時,它的彈道係數就是 1.000。做法有效,但極為耗時耗錢。

這段歷史其實有轉折。二十世紀前半,彈道學家把大部分心力放在改良預測模型上,這也是 G1、G2 一路到 G7、G8 被正式化的原因;他們用高階的火花攝影,在靠近槍口的短距離內精確量測減速與阻力。到了世紀中葉,大型都卜勒雷達與其附屬電腦在試驗場普及後,這方面的軍方投入大多被放棄了。

都卜勒雷達好在哪裡?它的原始輸出本身就是速度(都卜勒頻率)對時間的紀錄,可以持續數秒、追蹤彈頭飛行數英里,涵蓋從初速一路到落地撞擊的低次音速段。電腦再把速度對時間換算成距離對時間、阻力對時間,最後化為阻力對速度——這條阻力函數完全吻合剛剛觀測到的那一發。不必猜要用哪條罐頭阻力函數,也不必猜 BC 的確切值。他們用「上一發實際發生了什麼」來預測「下一發會發生什麼」。

問題是這條路把民間與業餘彈道工作者擋在門外:一套堪用的都卜勒系統,價格相當於一整隊豪華禮車;受過訓練的操作團隊難尋;還需要一英里以上的靶場。民間長期只能停留在罐頭阻力表,加上在槍口附近量到的彈道係數。

民間唯一量得準的長程參數:飛行時間

民間的處境是:只能量初速、估 BC,然後把下游速度與飛行時間都用「預測」補上。往下游真正能嘗試量測的只有彈道高低(彈著點下墜),而彈道非常重要卻很難量得穩定——換句話說,我們幾乎沒有東西可以用來驗證自己的預測。

Oehler 團隊找到的答案是:長距離的飛行時間 (time-of-flight, TOF) 是唯一能被準確且可靠量測的長程參數。把飛行時間、初速與已知距離放在一起,描述的正是整段飛行路徑上阻力的累積效應。有了這個量測值,你就確切知道該把哪一個彈道係數搭配你選的阻力函數,才能在長距離上吻合。

為什麼不用「兩台測速儀的速度差」來反推 BC?Oehler 說這在實務上行不通:兩台之間的間距必須非常大,才能產生有意義的速度損失;如果速度損失相對於測速儀的絕對精度不夠大,算出來的 BC 就毫無價值。而間距一旦拉到那麼遠,又太遠、無法可靠地讓每一發都穿過遠端的感測幕。最準的 BC,是由初速加上長距離飛行時間求得的。

初速這一端也可以再拉高一級。如果射手用自己的槍、在預期的溫度範圍內實測,精度可以逼近 0.25%,而不是前面例子假設的 1%——但這不是容易達成的標準:測速儀的感測幕間距至少要 4 英尺,彈藥一致性也必須極度講究。此外,受惠於一些軍方研究,Oehler 發現只要在時間—距離曲線上取得四個點,就能非常準確地量出初速;接著就能用初速與長距離飛行時間,搭配任何一條常見阻力函數,非常準確地量出彈道係數。

Oehler 特別關注長程射擊常用的速度區間:這類應用的初速幾乎總是落在 Mach 2 到 Mach 3.5 之間,而射手希望彈頭一路到靶都維持在 Mach 1 以上,因為接近音速時會發生一些奇怪的現象。在這個速度區間內他發現:只要 BC 是依據初速與「到 1000 碼的飛行時間」求得,選哪一條阻力函數就幾乎無關緊要。回到最初那組比較:同樣的瞄具設定,改用「以相同 1000 碼飛行時間量得的 BC」去跑 G1、G7 與牛頓,G1 與 G7 的彈道差距從 6 英吋縮到 1 英吋,連牛頓的原始公式都很接近。把量測距離從 200 碼拉到 1000 碼,BC 的量測精度提升了 4 到 5 倍。

有人會質疑:這樣量到的是長距離上的「平均」BC,而不是在不同速度層級、以較短距離量到的「真實」BC。這個質疑完全正確,但 Oehler 的回應是:如果所選的阻力函數真的吻合該彈頭,量到的 BC 本來就會在所有速度區間維持不變。長飛行時間量的是整段路徑上阻力的累積效應,我們只是方便地把它表達成一個等效彈道係數。反過來說,如果改變初速後量到的 BC 仍然彼此相近,就等於驗證了你選的阻力函數適合你的彈頭。換句話說,在極長距離上把 BC 量準,比你選哪一條阻力函數重要得多;當你強迫分析在遠距離吻合,近距離的吻合自然就成立了。(順帶一提:BC 隨速度層級變動這件事本身,就是所假設的阻力函數不吻合該彈頭的徵兆;隨速度調整 BC 只是把阻力函數硬拗成吻合測試結果的拐杖。)

這在儀器上長什麼樣子:System 88

為什麼過去彈道學家沒有大量使用長飛行時間?Oehler 推測許多人是想用的,只是除了都卜勒雷達之外沒有可用的實務儀器。Oehler 團隊花了數年開發出一套讓這件事變得可行的量測系統,成本量級從「一隊豪華禮車」降到「一輛小型房車」。

Oehler System 88 提供的正是長距離飛行時間的準確量測,而這個時間正是求得正確彈道係數的關鍵。它由兩台以上完全相同的計時單元組成,透過無線電網路連到一台 Windows 電腦。第一台單元使用經驗證的 Skyscreen III 感測幕、以較寬的間距精確量測初速;第二台單元通常配置在 1000 碼或更遠處作為聲學靶。比彈著位置更重要的是,這面聲學靶為飛行時間提供了準確的「停止」訊號。第三、第四台單元可選配為額外的靶位,設在主聲學靶之前或之後,讓同一發彈在不同距離上取得多組時間,形成彈道係數的冗餘量測。

聲學靶採用 Oehler 新式的靶用麥克風,比早期版本堅固許多,很適合可攜式的 System 88。終端靶使用精度優異的方形麥克風陣列;中途靶位則可選擇把四支麥克風排成一直線,做 fly-over 或 fly-by 感測。

最後值得誠實面對的是:穿音速區間的阻力行為仍有許多未知,關於穩定性(纏距、自旋衰減、速度)以及彈頭減速穿越穿音速區時氣流變化的問題也還沒有答案。Oehler 並不宣稱有魔法解答,但強調現在至少可以把「不管發生了什麼」的總阻力效應量出來。已經降到次音速的彈頭不會觸發聲學靶,但飛行時間依然關鍵,因此該系統的設計也把這點納入考量,並持續開發能為次音速彈頭提供停止訊號的替代靶用感測器。

名詞解釋

阻力函數 (Drag Function,如 G1/G7)
以某顆參考彈實測阻力所建立的標準阻力曲線。G1 是沿用超過一世紀的標準,G7 則是對典型長程彈頭最好的近似;任何一條都不會真正吻合你的彈頭,只有比較接近與比較不接近的差別。
彈道係數 (Ballistic Coefficient, BC)
把你的彈頭和定義該阻力函數的參考彈相比的「分數」。數值通常由彈頭製造商或第三方提供,多半在約 200 碼內、靠近槍口處量得,且已知會隨速度層級、彈與彈、槍與槍而變動。
飛行時間 (Time-of-Flight, TOF)
彈頭從槍口飛到指定距離所需的時間。Oehler 認為這是民間唯一能準確且可靠量測的長程參數;結合初速與已知距離,即可描述整段飛行的累積阻力效應。
初速 (Muzzle Velocity)
彈頭離開槍口時的速度。以現代測速儀取得並不困難;若使用自己的槍、在預期溫度範圍內實測,並採用至少 4 英尺的感測幕間距與高度一致的彈藥,精度可逼近 0.25%。
都卜勒雷達 (Doppler Radar)
軍方試驗場用來建立射表的量測手段,輸出本身即是速度對時間的完整紀錄,等同為每顆彈頭客製一條阻力函數。效果好,但成本、場地與人力門檻極高。

本文為均迪康科技依 Dr. Ken Oehler 之技術論文 〈Measure First, Then Predict〉整理撰寫的中文技術說明,論述歸屬原作者; 數據與結論以原文為準。
