R&S®ZVH 手持式電纜與天線分析儀（100 kHz – 8 GHz）

R&S®ZVH
手持式電纜與天線分析儀（100 kHz – 8 GHz）

  • 類別: 手持式電纜與天線分析儀
  • 製造商: Rohde & Schwarz
  • 頻率範圍（ZVH4）: 100 kHz ~ 3.6 GHz
  • 頻率範圍（ZVH8）: 100 kHz ~ 8 GHz
  • 傳輸測量動態範圍: 100 dB (typ.)
  • 連接埠數: 2
  • 連接器類型: N 型
  • 防護等級: 防潑水外殼（Splash-proof）
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

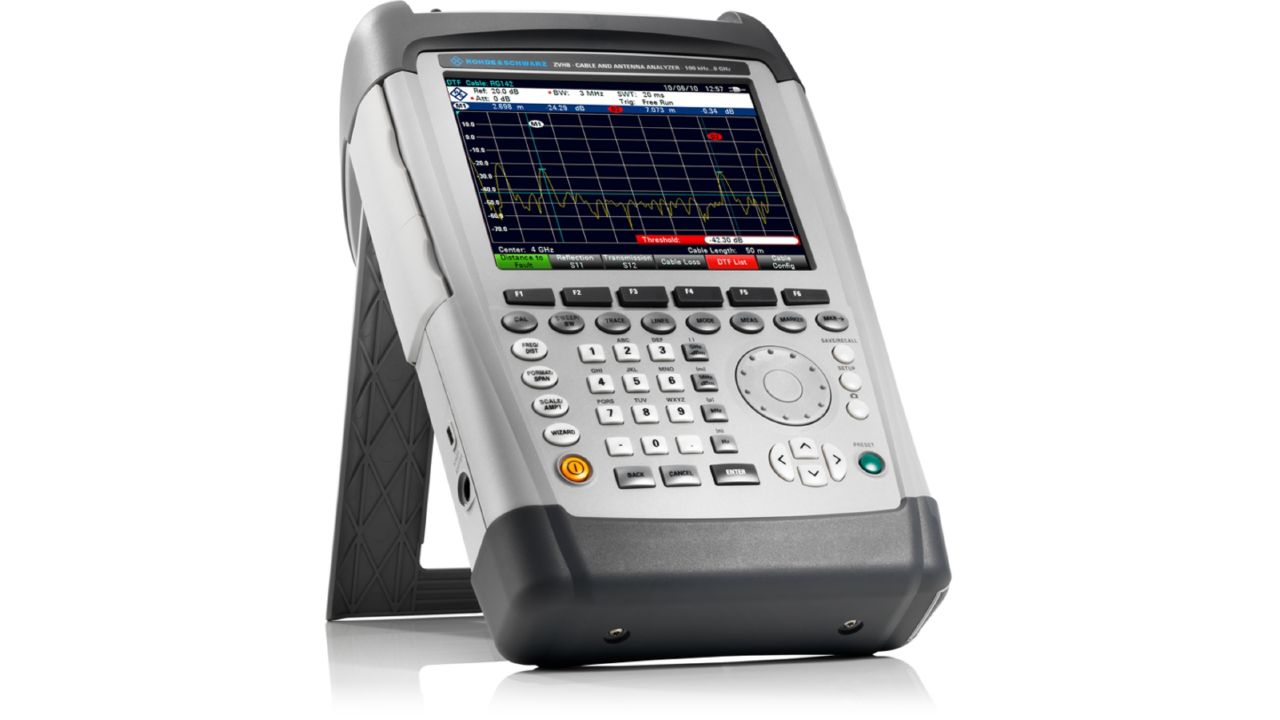

R&S®ZVH 是一款堅固耐用、輕巧便攜的手持式電纜與天線分析儀，專為現場作業環境設計。低重量與簡易操作使其成為戶外安裝及維護天線系統工程師的不可或缺工具。其防潑水外殼與頂部提把設計，讓使用者能將儀器掛置於天線鐵塔或機架上進行免持操作，無需額外配件。內建精靈（Wizard）功能可在出發前預先設定測量程序，並插入照片與操作說明以輔助現場技術人員，有效降低量測錯誤並加快作業效率。透過購買授權碼可擴充為雙埠向量網路分析儀（R&S®ZVH-K42）或頻譜分析儀（R&S®ZVH-K1），使其成為現場綜合量測利器。

主要特點

  • 頻率涵蓋範圍 100 kHz 至 3.6 GHz（ZVH4）或 8 GHz（ZVH8），適用於多種無線系統現場量測
  • 傳輸測量動態範圍高達 100 dB（typ.），精確評估電纜損耗與天線匹配特性
  • 內建精靈（Wizard）功能，可預先設定測量程序並插入照片與操作說明，大幅降低現場設定錯誤
  • 支援授權碼擴充：R&S®ZVH-K42 可升級為雙埠向量網路分析（VNA），R&S®ZVH-K1 可增加頻譜分析功能

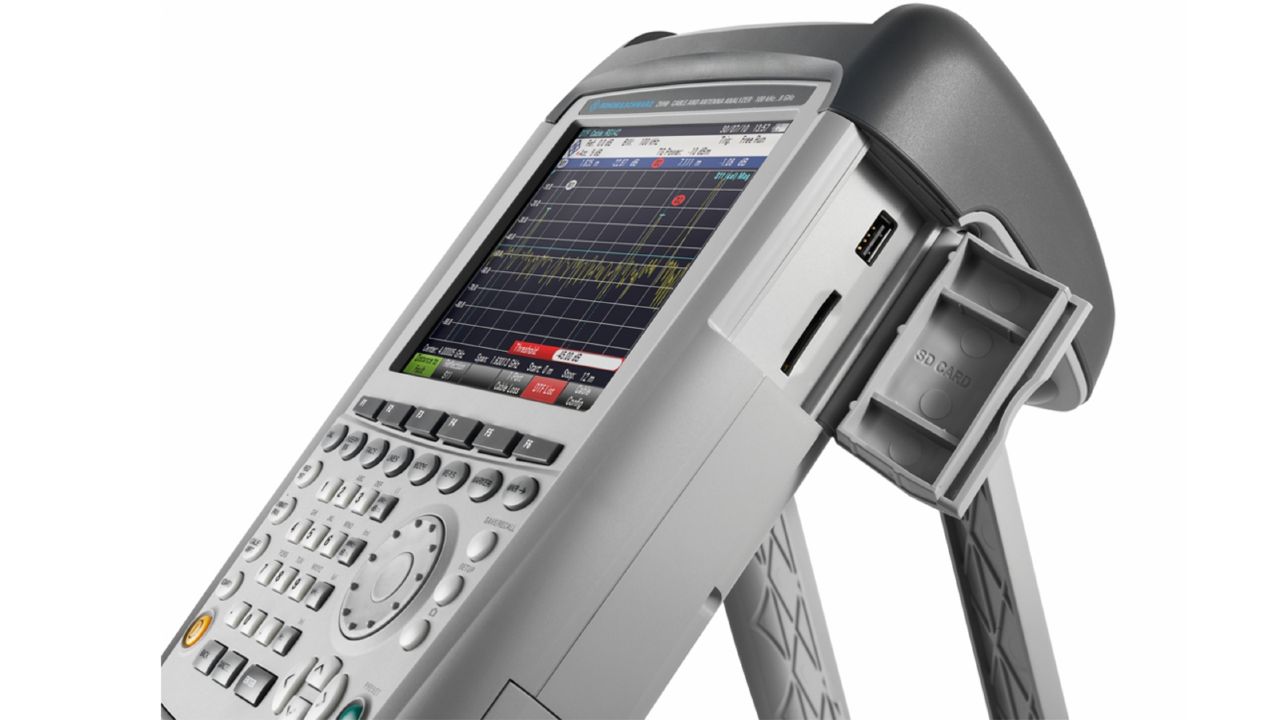

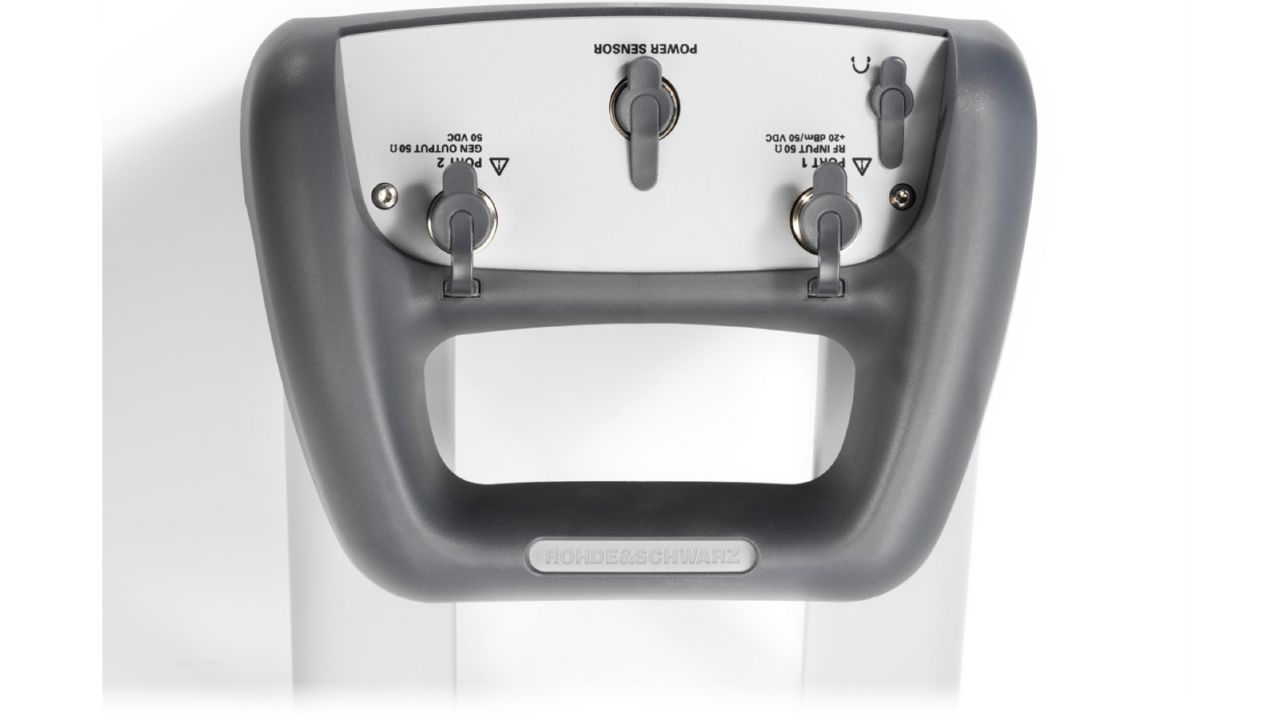

  • 人體工學頂部提把設計，可懸掛於天線鐵塔或機架，實現免持操作
  • 防潑水外殼，堅固耐用，適合惡劣現場環境
  • 透過 USB 或 LAN 介面連接免費 R&S®InstrumentView 電腦軟體，進行遠端控制、量測預設及報告產生
  • 支援免費 R&S®MobileView 手機/平板 App，經由無線路由器實現無線遠端控制與檔案傳輸

典型應用

  • 天線系統安裝與維護：基地台（BTS）建設、網路容量擴充及新技術導入時的天線電纜量測與驗收測試
  • 航太與國防：飛航通訊、雷達系統及軍用無線電設備的電纜完整性與天線性能現場檢測
  • 天線測試（MIMO 與主動波束成形）：5G NR 基地台、相位陣列天線系統的安裝後驗證量測
  • 分散式天線系統（DAS）被動網路測試：室內覆蓋系統電纜、功率分配器及耦合器的損耗與反射量測
配置工具

配置您的 R&SZVH

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

2 個型號
1 / 5
2

軟體選配 (K-options)

9 項可選
2 / 5
3

探棒

3 項可選
3 / 5
4

PC 軟體

2 項可選
4 / 5
5

配件

1 項可選
5 / 5

可用機型 ／ 型號變體

本系列提供以下 2 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
R&S®ZVH4 (1309.6800.24)手持式電纜與天線分析儀，頻率範圍 100 kHz ~ 3.6 GHz，2 埠，N 型連接器詢價 →
R&S®ZVH8 (1309.6800.28)手持式電纜與天線分析儀，頻率範圍 100 kHz ~ 8 GHz，2 埠，N 型連接器詢價 →

選配項目 ／ 配件

R&S®ZVH-K1 (1309.6823.02) 頻譜分析應用授權：測量佔用信號頻寬、場強與雜散輻射
R&S®ZVH-K9 (1309.6852.02) 功率計測量應用授權（需搭配 R&S®FSH-Zxx 或 R&S®NRP-Zxx 功率感測器；NRP-Zxx 需另購 R&S®NRP-Z4 授權）
R&S®ZVH-K14 (1309.7007.02) 頻譜圖（Spectrogram）測量應用授權：時域頻譜瀑布圖顯示
R&S®ZVH-K19 (1304.5987.02) 通道功率計應用授權
R&S®ZVH-K29 (1304.0491.02) 脈衝測量應用授權（需搭配功率感測器；ZVH4 序號 < 115331 及 ZVH8 序號 < 115239 需使用 R&S®FSH-Z129）
R&S®ZVH-K39 (1309.6830.02) 傳輸測量應用授權：量測濾波器、放大器等元件的插入損耗與增益
R&S®ZVH-K40 (1309.7013.02) USB/LAN 遠端控制應用授權
R&S®ZVH-K42 (1309.6846.02) 雙埠向量網路分析（VNA）應用授權：S 參數測量、匹配特性與傳輸特性分析
R&S®ZVH-K45 (1309.6998.02) 向量電壓表（Vector Voltmeter）測量應用授權
R&S®FSH-Zxx 系列 外接功率感測器（適用於 R&S®ZVH-K9 功率計選項）
R&S®NRP-Zxx 系列 外接功率感測器（適用於 R&S®ZVH-K9；部分型號需額外 R&S®NRP-Z4 授權）
R&S®FSH-Z129 脈衝測量專用功率感測器（適用於特定序號之 ZVH4/ZVH8）
R&S®InstrumentView (免費下載) 電腦端遠端控制軟體，支援量測預設、後處理分析及報告產生；透過 USB 或 LAN 連接
R&S®MobileView (免費下載) 智慧型手機 / 平板電腦 App，透過無線路由器連接分析儀進行遠端控制與檔案傳輸
R&S®ZV-Z170 校準套件 ZVH 專用校準套件，確保量測準確性
