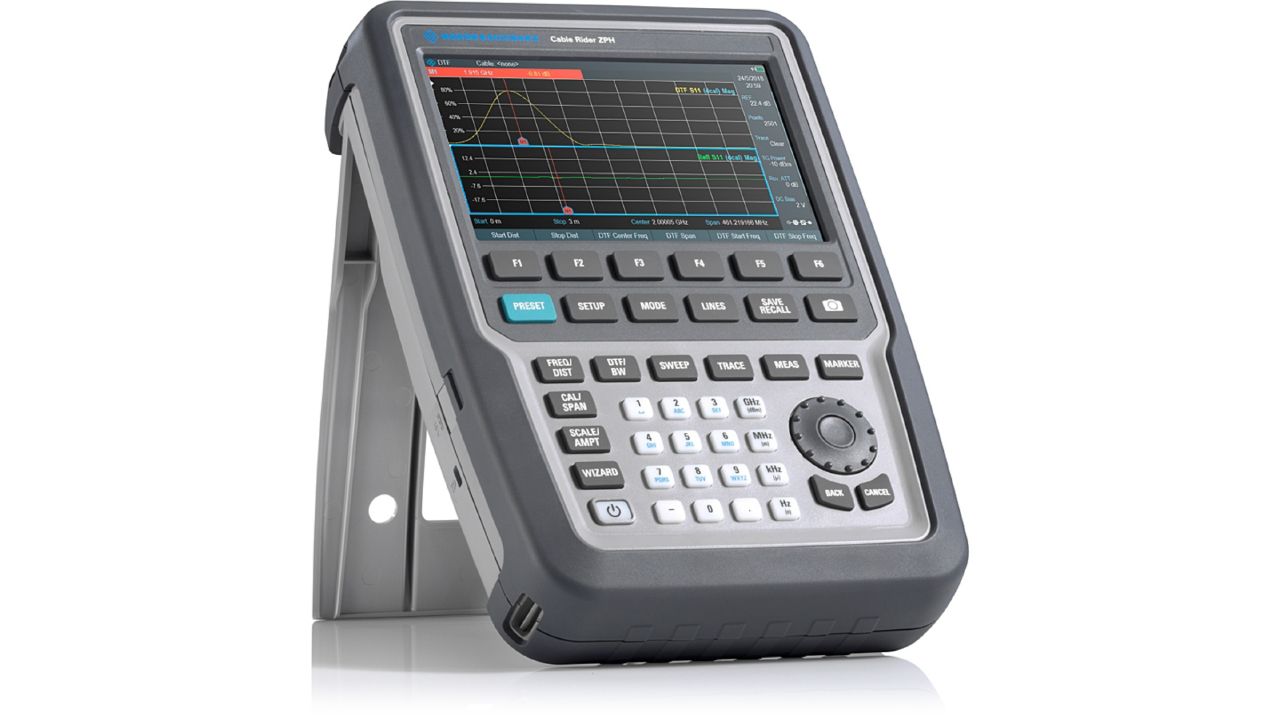

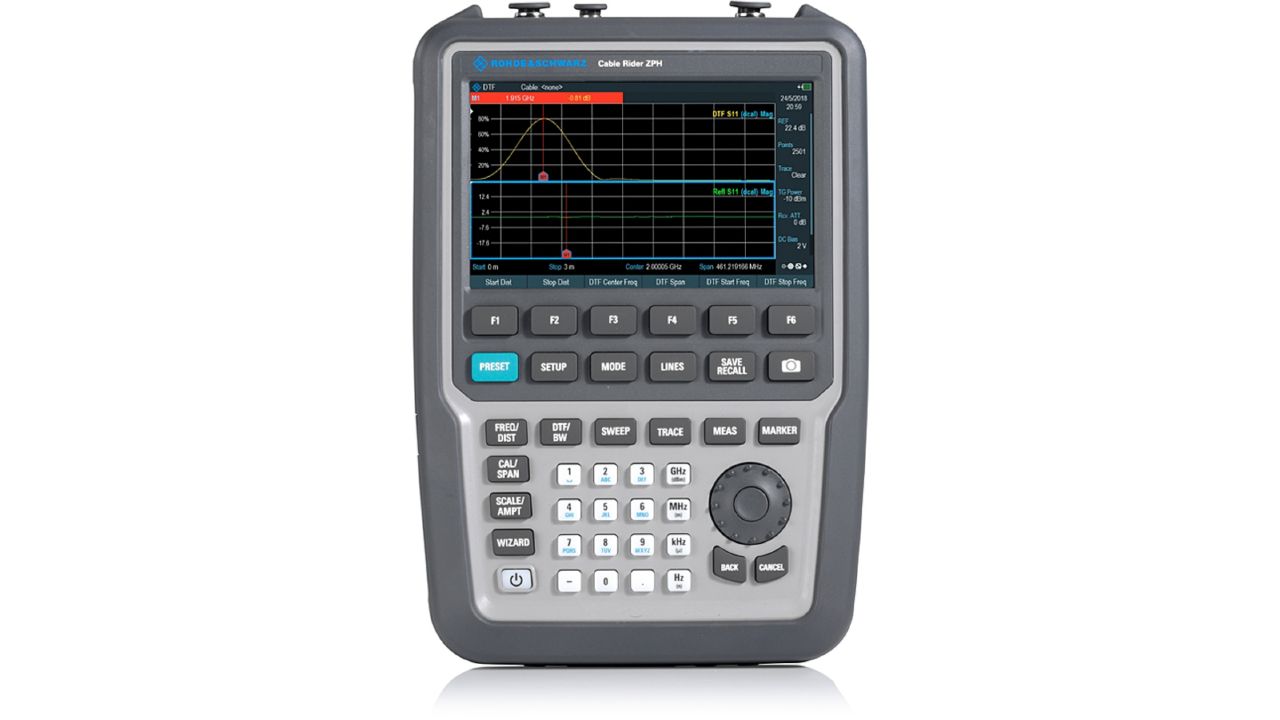

R&S®ZPH
Cable Rider 電纜與天線分析儀（手持式，2 MHz – 4 GHz）
- 類別: 電纜與天線分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍（1埠型）: 2 MHz 至 3 GHz（可升級至 4 GHz）
- 頻率範圍（2埠型含 K1 選項）: 5 kHz 至 3 GHz（可升級至 4 GHz）
- 頻率解析度: 1 Hz
- 量測速度: 每點 0.3 ms
- 校正後方向性: > 42 dB（標稱值，使用校正單元）
- 最大 RF 輸入（1埠型，埠 1）: 30 dBm
- 最大 RF 輸入（2埠型，埠 1）: 20 dBm
- 最大 RF 輸入（2埠型，埠 2）: 23 dBm
- 最大 DC 電壓: 50 V
- DANL（10 MHz–1 GHz，2埠型）: < −142 dBm（典型值 −146 dBm）
- 單邊帶相位雜訊（500 MHz，30 kHz 偏移）: < −88 dBc（典型值 −95 dBc）
- 資料點數: 101 至 2501 點（可選）
- 最大電纜長度（距離至故障分析）: 1500 m（標稱值）
- 顯示器解析度: WVGA 800 × 480 像素
- 電池容量: 72 Wh（鋰離子電池組）
- 電池電壓: 11.25 V（標稱值）
- 電池使用時間: 最長 9 小時
- 充電時間: 約 4 小時
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®ZPH Cable Rider 是一款手持式電纜與天線分析儀，專為基地台天線系統的現場安裝與維護作業設計。提供1埠與2埠兩種機型，1埠機型聚焦於電纜與天線量測；2埠複合型額外提供頻譜分析、干擾偵測及訊號強度地圖等功能。儀器開機時間不到15秒，每點量測速度達0.3 ms，單次充電可連續工作長達9小時，2.5 kg 輕量化設計搭配人體工學手把，可適應各種惡劣現場環境。
主要特點
- 快速啟動與量測：開機時間不到 15 秒，量測速度每點 0.3 ms，合成器預熱 1 分鐘即可投入使用
- 超長電池續航：72 Wh 鋰離子電池組，單次充電最長可連續工作 9 小時
- 輕便耐用設計：機身重量僅 2.5 kg，IP51 防護等級，非反射式螢幕適合戶外強光環境，背光鍵盤可在低照度條件下操作
- 完整電纜與天線量測：支援距離至故障（DTF）、反射損耗、VSWR、電纜損耗及史密斯圖多種量測格式
- 一鍵快速校正：使用 R&S®ZN-Z103 自動校正單元，可自動切換 OPEN/SHORT/LOAD 三種標準，一步完成校正
- 直觀觸控操作介面：支援類智慧型手機的手勢操控，單鍵存取配置總覽選單，觸控螢幕可直接縮放頻譜、管理標記
- 靈活的選項升級：可透過授權碼方式現場啟用功能選項，無需送廠維修
- 2埠複合型頻譜分析：支援 AM/FM/ASK/FSK 解調及干擾分析功能（需搭配 K1 選項）
典型應用
- 基地台安裝與維護：快速完成行動通訊基礎設施的天線系統電纜與天線量測
- 現場故障排除：利用距離至故障（DTF）分析，精確定位通訊鐵塔與天線杆上的電纜故障點
- 頻譜監測與干擾分析：搭配 K1/K15 選項及方向性天線，進行訊號強度地圖測繪與干擾源定位（2埠型）
- 電磁場（EMF）量測：搭配 R&S®ZPH-K105 選項，執行現場環境電磁場監測任務
- 行動網路現場測試：執行一般頻譜分析及行動網路合規驗證（2埠型）
- 功率感測器與雷達測試：搭配 K9/K29 選項進行脈衝量測及功率位準驗證
