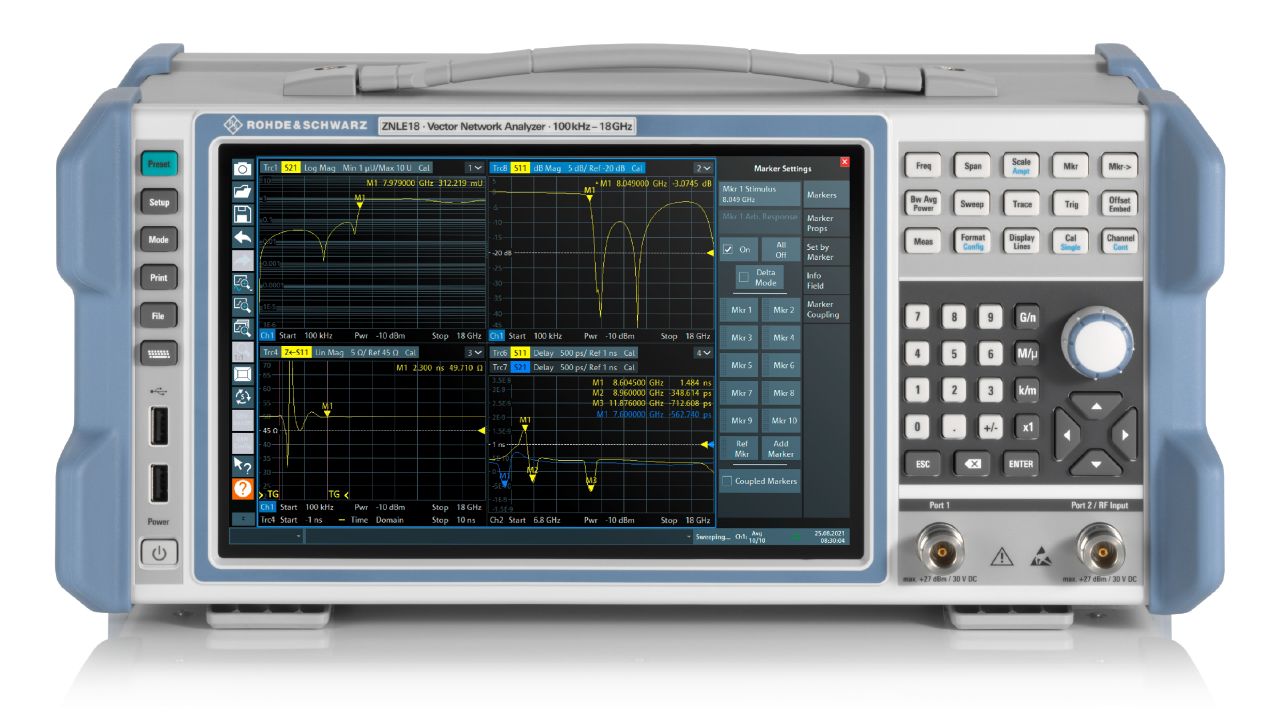

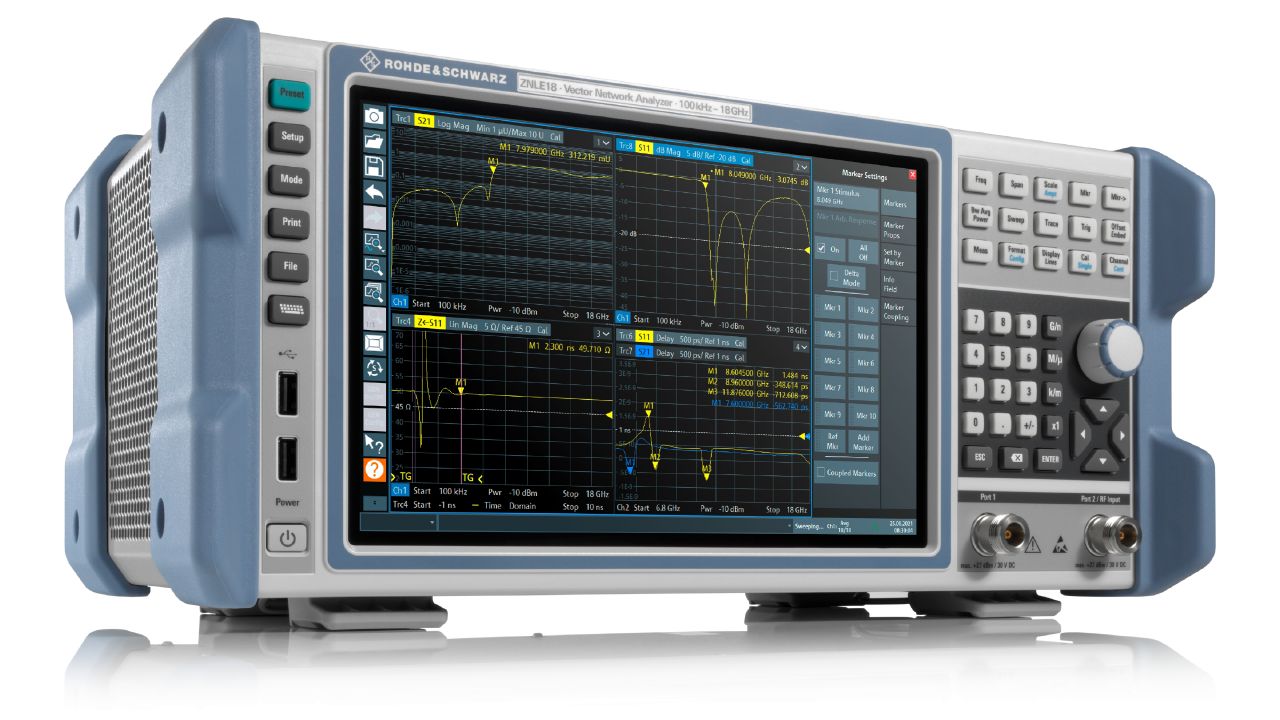

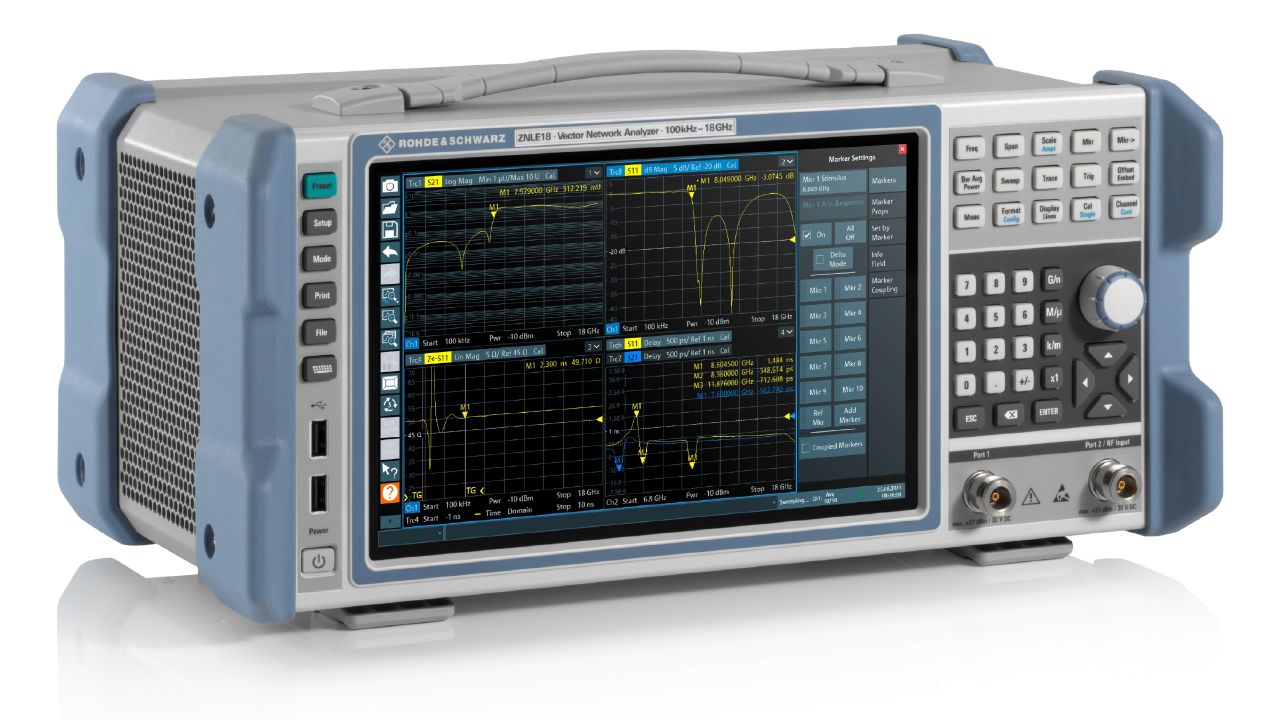

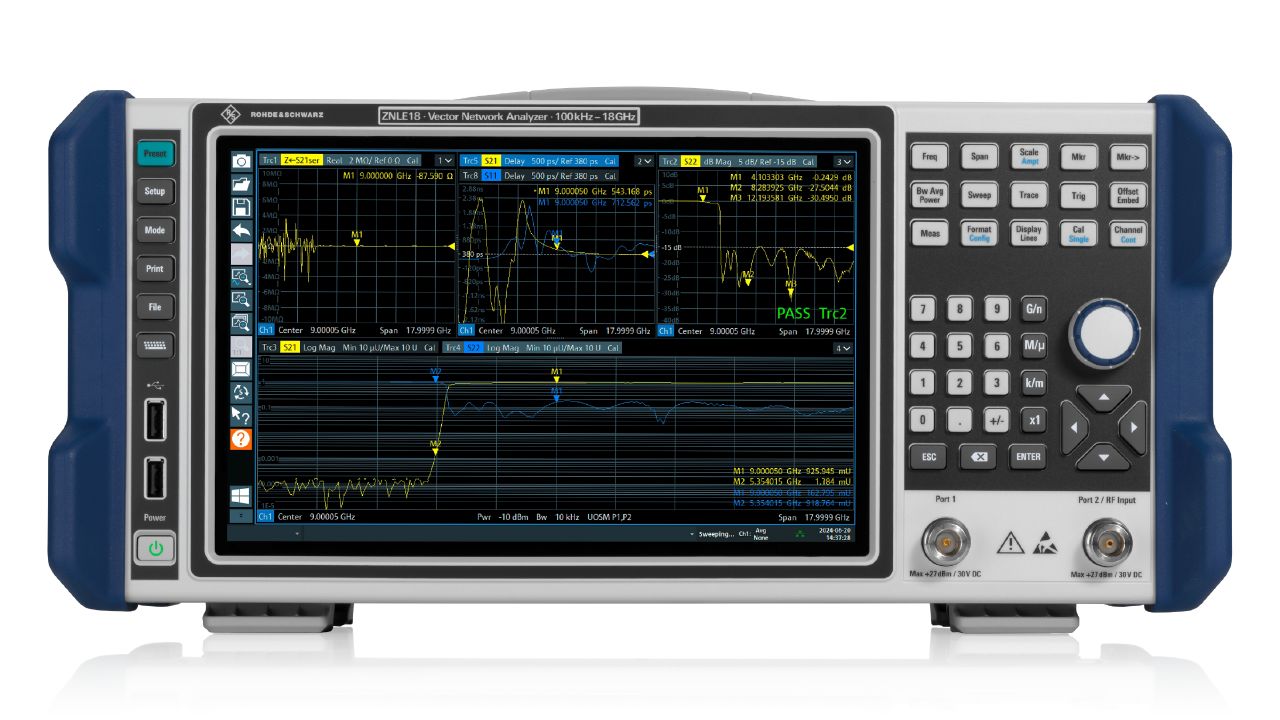

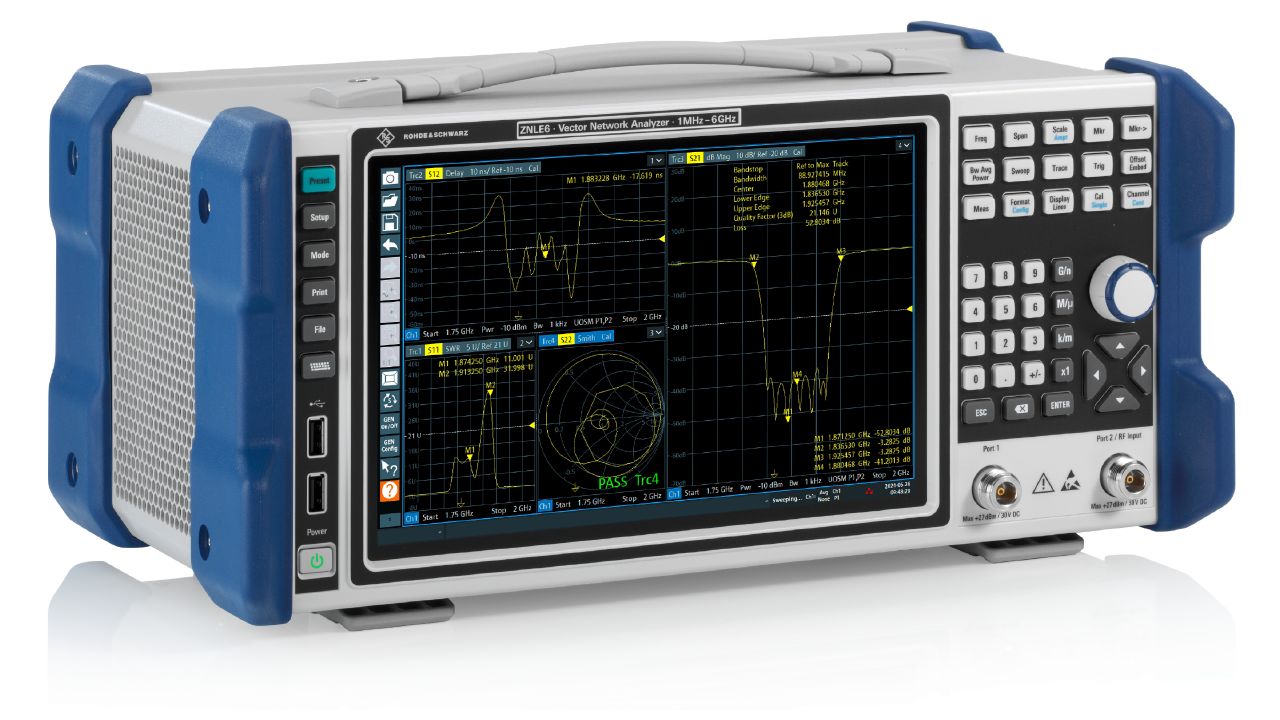

R&S®ZNLE
入門級向量網路分析儀（1 MHz – 18 GHz，2 埠）
- 類別: 向量網路分析儀
- 製造商: Rohde & Schwarz
- 埠數: 2 埠（雙向量測）
- 頻率範圍: 100 kHz（選配 B100）至 20 GHz（依型號而異）
- 量測參數: S11、S21、S12、S22
- 軌跡雜訊: 典型值 0.001 dB（量測頻寬 10 kHz）
- 連接器類型: N 型（母頭）
- 顯示器: 10.1 吋電容式觸控螢幕（支援多點觸控）
- 作業系統: Windows 10（內建）
- 儲存裝置: 固態硬碟（SSD）
- 校準方式: 手動校準套件（R&S® ZN‑Z1xx）或自動校準單元（R&S® ZN‑ZE1xx）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S® ZNLE 是一款緊湊型、獨立式雙埠向量網路分析儀，專為基本 VNA 應用設計，適合專業工程師與教育機構使用。頻率涵蓋範圍從 100 kHz（選配低頻擴展）至最高 20 GHz，可量測被動元件的完整雙埠 S 參數（S11、S21、S12、S22）。內建 Windows 10 作業系統與固態硬碟，無需外接電腦或螢幕即可獨立運作，搭配 10.1 吋多點觸控螢幕，操作直覺便利。以極具競爭力的價格提供高品質 VNA 量測能力，是追求性價比的入門首選。
主要特點
- 獨立運作，無需外接設備：內建 Windows 10 作業系統與固態硬碟，量測所需的一切皆整合於單一機箱中，無需外接電腦或螢幕，即可完成完整的量測設置與操作。
- 低軌跡雜訊，量測穩定可靠：在 10 kHz 量測頻寬下，典型軌跡雜訊僅 0.001 dB，提供高精度且可重複的量測結果；大量測頻寬設計可實現高速量測，同時保持出色的軌跡穩定性。
- 直覺式觸控介面：配備 10.1 吋電容式多點觸控螢幕，操作介面簡潔直覺；內建情境感知說明選單，使用者可隨時取得即時操作指引，大幅降低學習門檻。
- 引導式校準精靈：內建引導式設定與校準精靈，逐步帶領使用者完成校準程序，有效降低操作失誤並提升量測重複性。支援手動校準套件（R&S® ZN‑Z1xx）及自動校準單元（R&S® ZN‑ZE1xx），一步驟快速完成校準。
- 完整雙埠 S 參數量測：支援雙向量測，可完整量測被動元件的四個 S 參數（S11、S21、S12、S22），滿足濾波器、天線、電纜及各類 RF 被動元件的特性分析需求。
- 選配去嵌入與夾具補償：支援去嵌入（De-embedding）與夾具補償（Fixture Compensation）功能，可消除測試夾具對量測結果的影響，獲得更準確的元件特性數據。
- 選配時域分析（R&S® ZNL-K2）：透過時域分析選配軟體，可顯示阻抗不連續點、反射係數及阻抗對延遲/長度的關係，支援步階與脈衝響應、低通/帶通頻率間隔及時域閘控 S 參數等功能。
- 選配距離至故障點量測（R&S® ZNL-K3）：透過距離至故障點（DTF）量測選配軟體，可精確偵測電纜故障位置與接頭缺陷，適用於電纜品質驗收與現場維護作業。
典型應用
- RF 濾波器特性量測：量測帶通、帶止、低通及高通濾波器的插入損耗、回波損耗、頻率響應及群延遲等參數，驗證濾波器性能是否符合規格。
- 天線阻抗與反射係數分析：量測天線的 S11 返回損耗、VSWR（電壓駐波比）及阻抗頻率響應，確認天線匹配性能及工作頻段。
- 電纜與連接器故障檢測：結合距離至故障點（DTF）選配功能，定位電纜阻抗不連續點、接頭損耗及開路/短路故障位置，適用於製造品管與現場維修。
- 被動 RF/微波元件 S 參數量測：對功率分配器、耦合器、衰減器、雙工器等被動元件進行完整雙埠 S 參數特性化，產生元件模型資料。
- 教育訓練與實驗室教學：憑藉直覺式觸控操作介面與引導式精靈，適合大學實驗室、職業訓練機構及企業內部 RF 量測入門訓練課程使用。
- 一般用途 RF 元件驗收測試：適用於中小型企業的 RF/微波元件進料檢驗及出廠品質驗證，以具競爭力的成本實現專業級量測能力。
配置您的 R&SZNLE
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
7 項可選
3
軟體選配 (K-options)
2 項可選
4
PC 軟體
1 項可選
5
配件
2 項可選可用機型 ／ 型號變體
本系列提供以下 5 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®ZNLE3 (1323.0012.53) | 2 / N（母頭） / 3 GHz | 詢價 → |
| R&S®ZNLE4 (1323.0012.54) | 2 / N（母頭） / 4.5 GHz | 詢價 → |
| R&S®ZNLE6 (1323.0012.56) | 2 / N（母頭） / 6 GHz | 詢價 → |
| R&S®ZNLE14 (1323.0012.64) | 2 / N（母頭） / 14 GHz | 詢價 → |
| R&S®ZNLE18 (1323.0012.70) | 2 / N（母頭） / 18 GHz（超範圍可達 20 GHz） | 詢價 → |
