R&S®ZNH
手持式向量網路分析儀（30 kHz – 26.5 GHz）
- 類別: 手持式向量網路分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 30 kHz 至 4/8/18/26.5 GHz（視型號而定）
- 動態範圍: 100 dB（典型值）
- 跡線雜訊（幅度，均方根）: 0.0015 dB 至 0.0040 dB（典型值）
- 跡線雜訊（相位，均方根）: 0.02° 至 0.04°（典型值）
- 接收器步進衰減器: 0 至 15 dB，每步 5 dB（兩埠均可調整）
- 測量埠數: 2 埠
- 標準 S 參數: S11、S12、S21、S22
- 外殼防護等級: IP51（加固型）

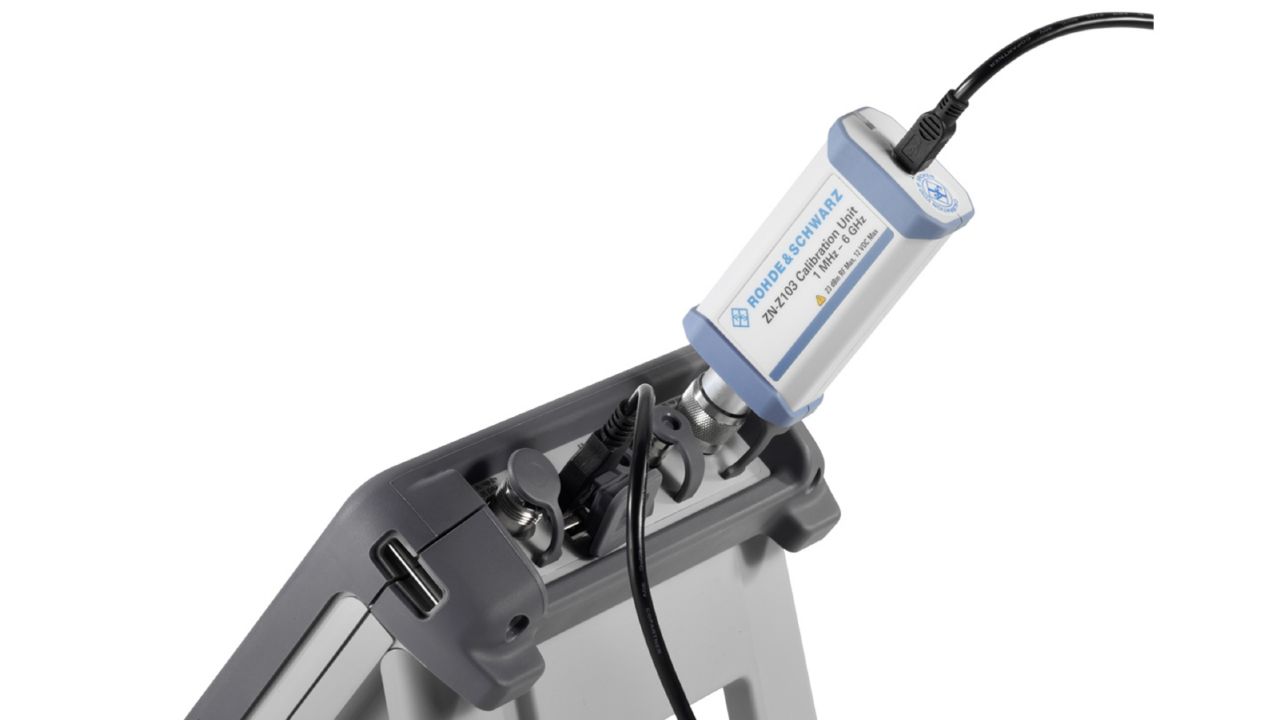

- 校準方法: UOSM（未知通路、開路、短路、匹配）
- 連接器類型: N 型（ZNH4/8/18），PC 3.5mm（ZNH26）
- 電池組容量: 6.4 Ah 鋰離子（R&S®HA-Z306）
- 遠端控制: PC、Android 及 iOS 應用程式
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

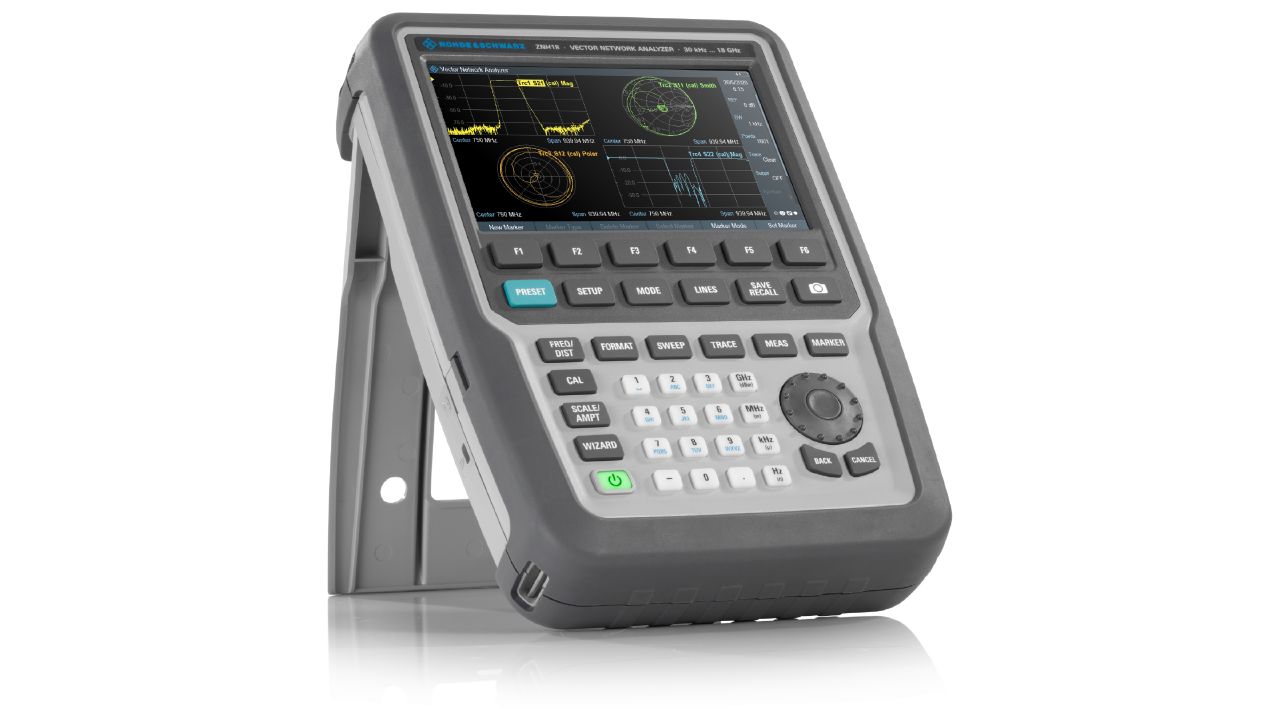

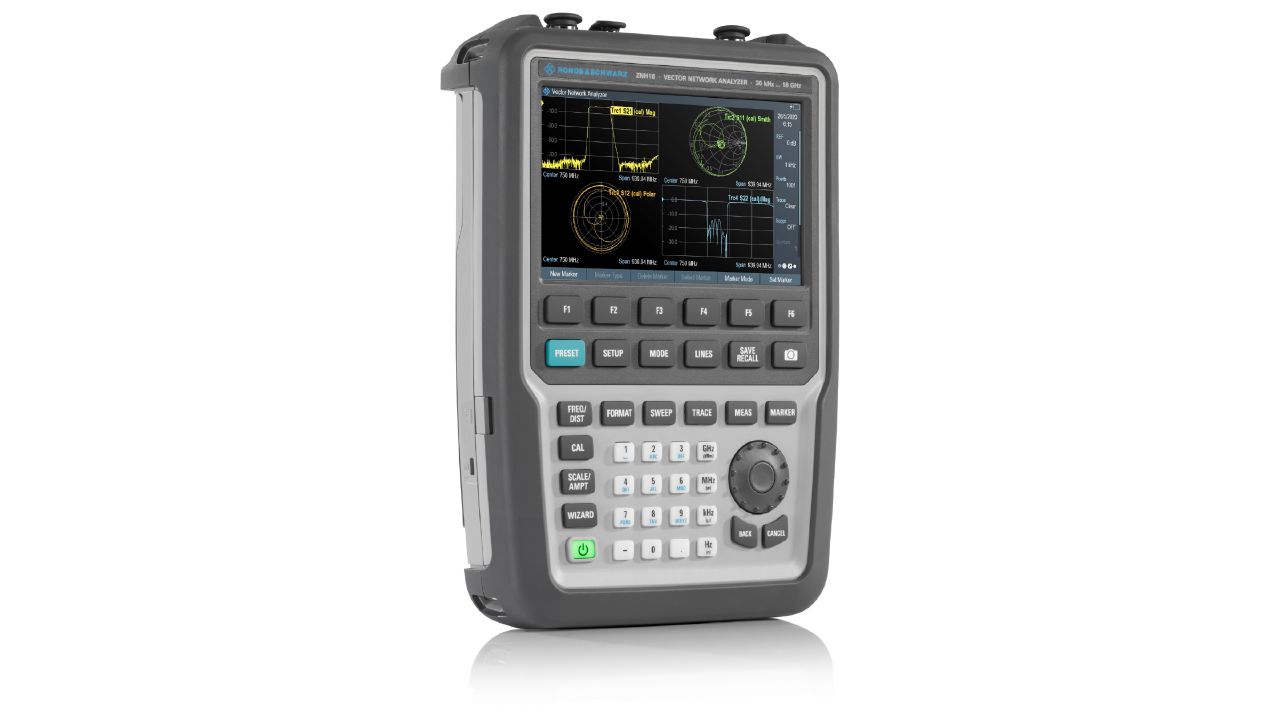

R&S®ZNH 是一款精巧的全功能雙埠手持式向量網路分析儀，支援單埠電纜與天線量測及完整雙埠 S 參數量測。其四接收器架構可實現先進的 UOSM 校準，確保野外量測的高精度。電容式多點觸控螢幕搭配類智慧型手機操作手勢，搭配實體按鍵可戴手套操作，兼顧易用性與現場可靠性。透過設定總覽選單大幅簡化設定流程，並可透過 PC、Android 及 iOS 應用程式進行遠端控制，適用於電纜、天線、濾波器及元件的現場特性測試。
主要特點
- 四接收器架構，支援 UOSM（未知通路、開路、短路、匹配）校準方法，大幅提升野外量測精度
- 動態範圍達 100 dB（典型值），適用於濾波器隔離度及天線特性等高要求量測
- 極低跡線雜訊：幅度 0.0015–0.0040 dB（均方根）、相位 0.02°–0.04°（均方根）
- 電容式多點觸控介面，支援縮放與滑動等智慧型手機操作手勢；實體按鍵支援戴手套操作
- 設定總覽選單與量測精靈（Measurement Wizard）功能，可自動化測試流程並減少設定步驟
- 加固型外殼（IP51），小巧輕便，專為現場環境設計，具備非反射式顯示器
- 標準功能涵蓋：單埠電纜損耗、反射/傳輸量測、故障點距離（Distance-to-Fault）及全四 S 參數（S11/S12/S21/S22）
- 可透過 PC、Android 及 iOS 應用程式進行遠端控制，提升測試靈活性
典型應用
- 電纜與天線現場量測：針對基地台、廣播及通訊系統的安裝與維護，進行電纜損耗、VSWR、回損及故障點距離的現場診斷
- 濾波器與天線隔離度測試：量測濾波器通帶/阻帶特性及天線間隔離度，適用於通訊與無線基礎設施的驗收及故障排查

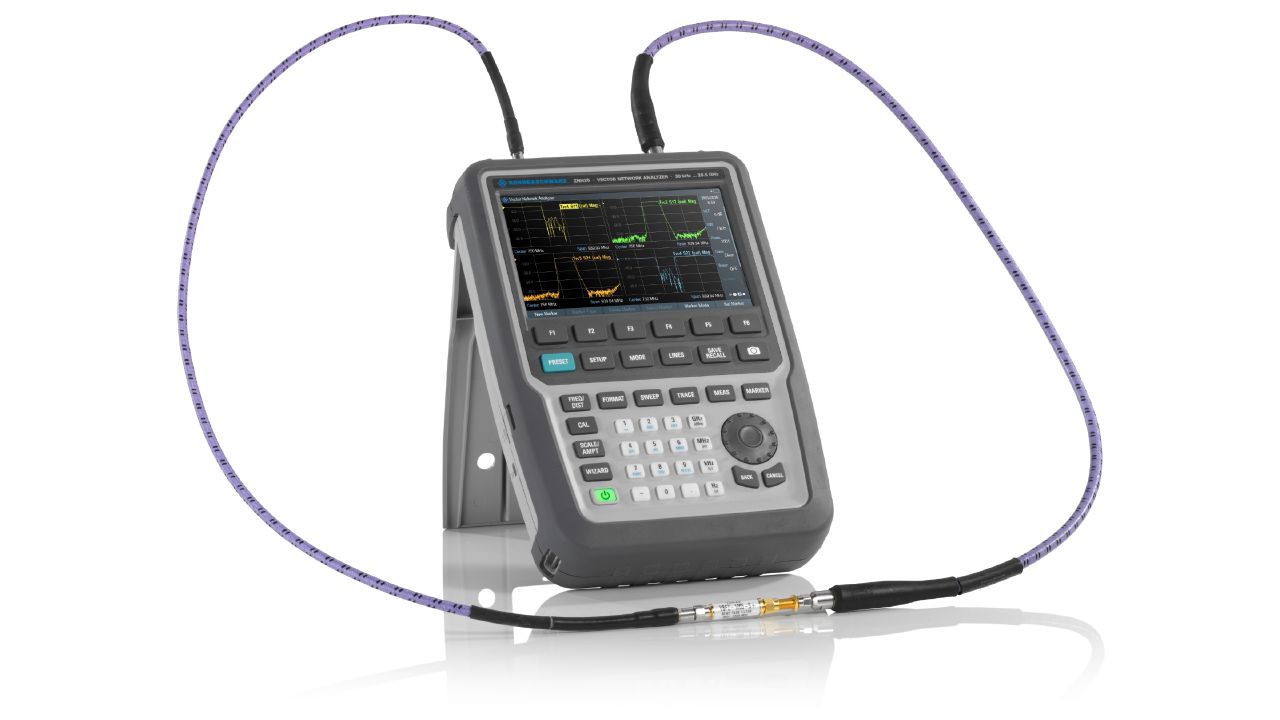

- S 參數元件特性分析：對放大器、衰減器、功率分配器及其他雙埠元件進行完整 S11/S12/S21/S22 特性量測與分析
- 故障點距離（Distance-to-Fault）診斷：利用時域反射技術精確定位電纜斷路、短路或阻抗不連續點，加快現場維修效率
- 航太與國防現場測試：加固型設計（IP51）搭配寬頻率範圍（最高 26.5 GHz），適用於嚴苛環境中的機載、船艦或地面射頻系統驗證
配置您的 R&SZNH
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
8 項可選
3
配件
43 項可選可用機型 ／ 型號變體
本系列提供以下 4 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®ZNH4 (1321.1611.04) | 2 埠手持式向量網路分析儀，頻率範圍 30 kHz 至 4 GHz，N 型連接器 | 詢價 → |
| R&S®ZNH8 (1321.1611.08) | 2 埠手持式向量網路分析儀，頻率範圍 30 kHz 至 8 GHz，N 型連接器 | 詢價 → |
| R&S®ZNH18 (1321.1611.18) | 2 埠手持式向量網路分析儀，頻率範圍 30 kHz 至 18 GHz，N 型連接器 | 詢價 → |
| R&S®ZNH26 (1321.1611.26) | 2 埠手持式向量網路分析儀，頻率範圍 30 kHz 至 26.5 GHz，PC 3.5mm 連接器 | 詢價 → |
