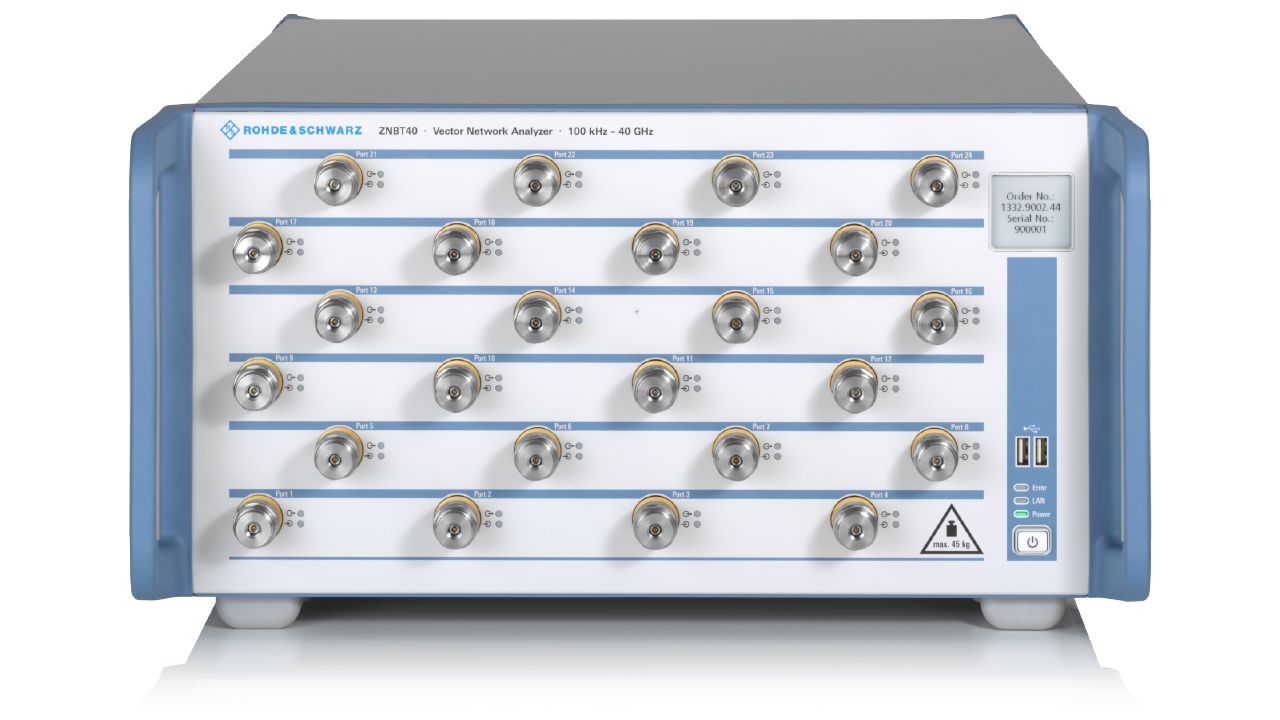

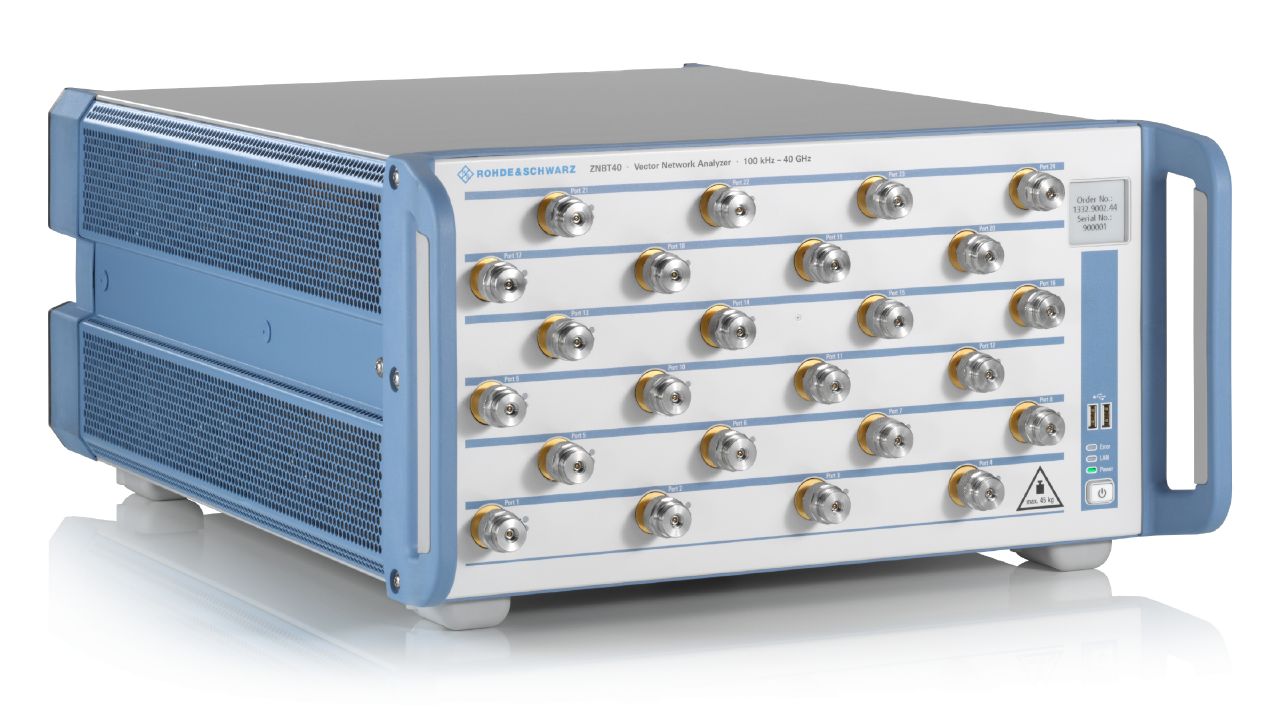

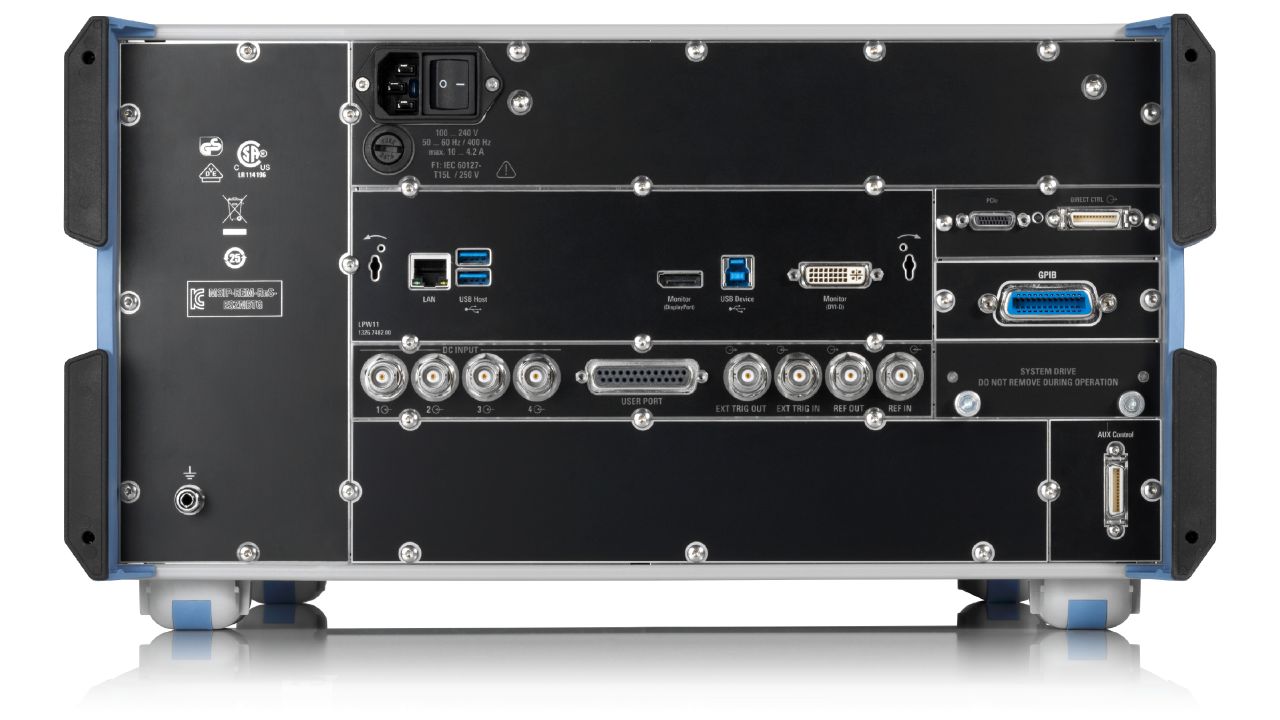

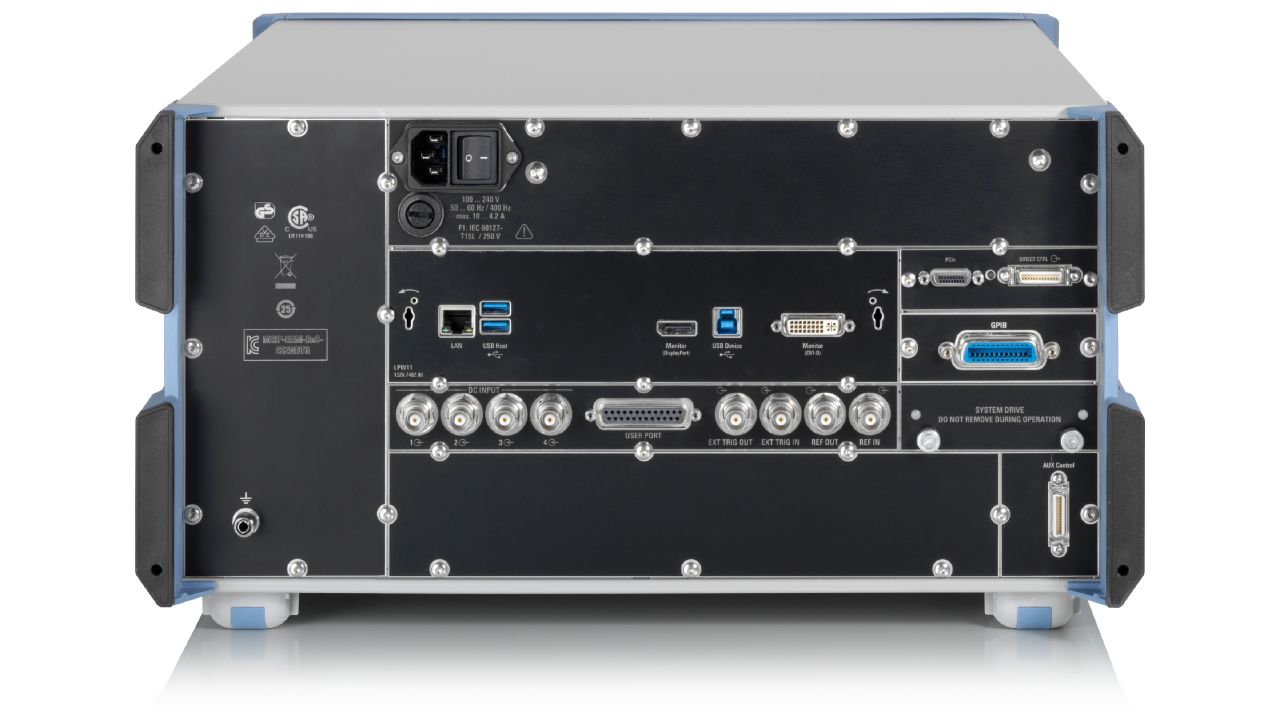

R&S®ZNBT
多埠向量網路分析儀（9 kHz – 40 GHz，最多 24 埠）
- 類別: 多埠向量網路分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 9 kHz ～ 8.5 GHz（ZNBT8）；100 kHz ～ 20 / 26.5 / 40 GHz（ZNBT20/26/40）
- 測試埠數: 4 ～ 24 埠（全相位相干接收器）
- 動態範圍: 最高 140 dB
- 最短掃描時間: 2.5 ms（201 點，ZNBT8）
- 連接器類型: N(f)（ZNBT8）；3.5 mm(m)（ZNBT20）；2.92 mm(m)（ZNBT26/40）
- 最大追蹤與通道數: 超過 100 個追蹤與通道
- 架構: 每測試埠一個反射計（one reflectometer per test port）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

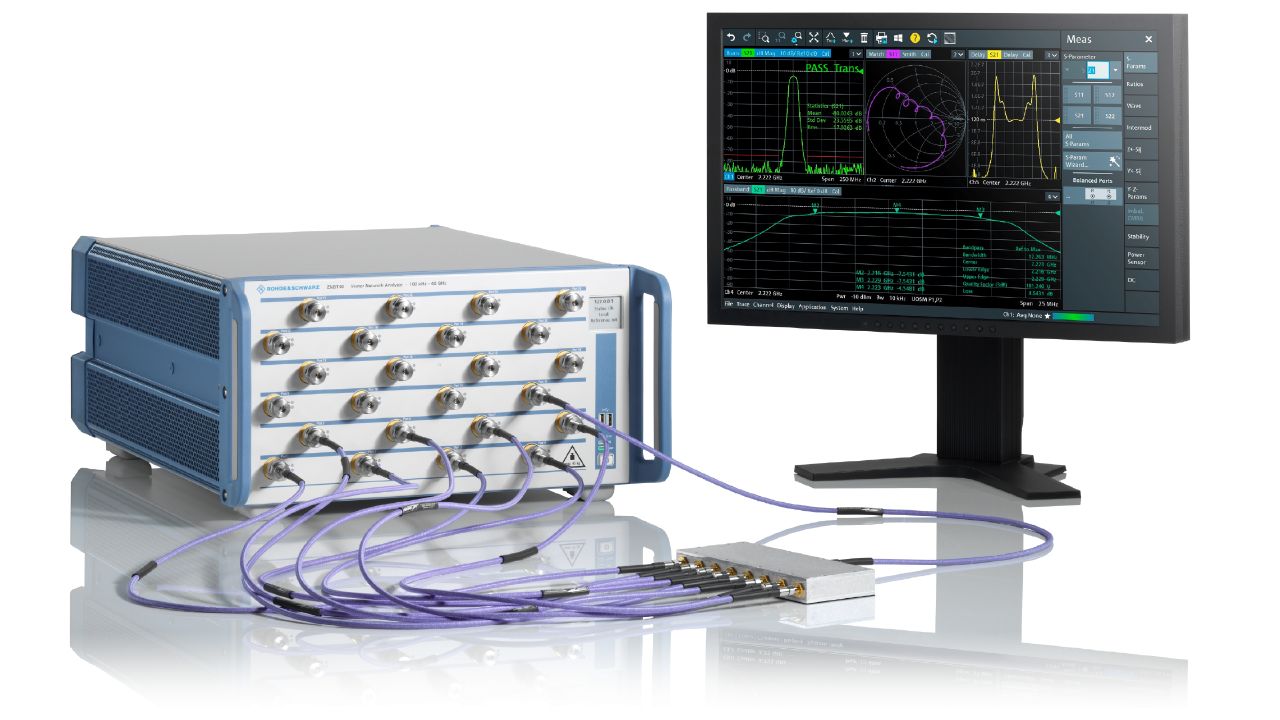

R&S®ZNBT 是一款真正的多埠向量網路分析儀，最多可配置 24 個完全整合測試埠，所有埠均具備完整相位相干接收器。其獨特架構採用「每測試埠一個反射計」設計，徹底消除傳統外接開關矩陣所帶來的插入損耗問題。此設計可實現超寬動態範圍（最高 140 dB）、高輸出功率、低追蹤雜訊，以及優異的原始方向性與負載匹配性能。ZNBT 支援同時對所有裝置埠進行同步量測，可對主動與被動元件進行複雜特性分析，亦適用於生產線高速測試，掃描速度最快可達 201 點僅需 2.5 ms。
主要特點
- 最多 24 個完全整合測試埠，所有埠全相位相干，無需外接開關矩陣
- 動態範圍最高達 140 dB，確保精確量測訊號
- 掃描速度最快 2.5 ms（201 點），大幅縮短生產測試週期
- 同時對所有裝置埠進行同步量測，支援超過 100 個追蹤與通道
- 支援多種校準方法：TOSM、TSM、TRL/LRL、UOSM
- 具備頻率轉換量測功能，適用於放大器與混頻器特性分析
- 時域分析功能，含閘控（gating）與眼圖（eye diagram）顯示
- 進階嵌入/去嵌入（embedding/de-embedding）選項，支援 IEEE 370 標準
典型應用
- 主動與被動元件特性分析：對放大器、濾波器、連接器、電纜等主被動元件進行完整的 S 參數量測與複雜特性分析
- 多埠裝置測試：同時量測多埠裝置所有埠，適合天線、多埠濾波器、相控陣列系統等元件的效率化測試
- 航太與國防：應用於航空電子、雷達系統、衛星酬載及太空測試等高可靠性應用場景
- 汽車連接與毫米波雷達：支援車用連接性、EMC、天線及車載雷達（77 GHz 等）的測試與驗證
- 高速數位 PCB 特性分析：搭配 Delta-L 4.0 及 IEEE 370 去嵌入選項，用於高速差分傳輸線、連接器及 PCB 材料量測
- 研究與教育：適用於天線研究、材料特性分析、5G/6G 元件研發等學術與研究機構應用
配置您的 R&SZNBT
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
41 項可選
3
軟體選配 (K-options)
15 項可選
4
配件
7 項可選可用機型 ／ 型號變體
本系列提供以下 4 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®ZNBT8 (1318.7006.24) | 9 kHz ～ 8.5 GHz / 4 ～ 24 / N (f) | 詢價 → |
| R&S®ZNBT20 (1332.9002.64) | 100 kHz ～ 20 GHz / 8 ～ 24 / 3.5 mm (m) | 詢價 → |
| R&S®ZNBT26 (1332.9002.34) | 100 kHz ～ 26.5 GHz / 8 ～ 24 / 2.92 mm (m) | 詢價 → |
| R&S®ZNBT40 (1332.9002.44) | 100 kHz ～ 40 GHz / 8 ～ 24 / 2.92 mm (m) | 詢價 → |
