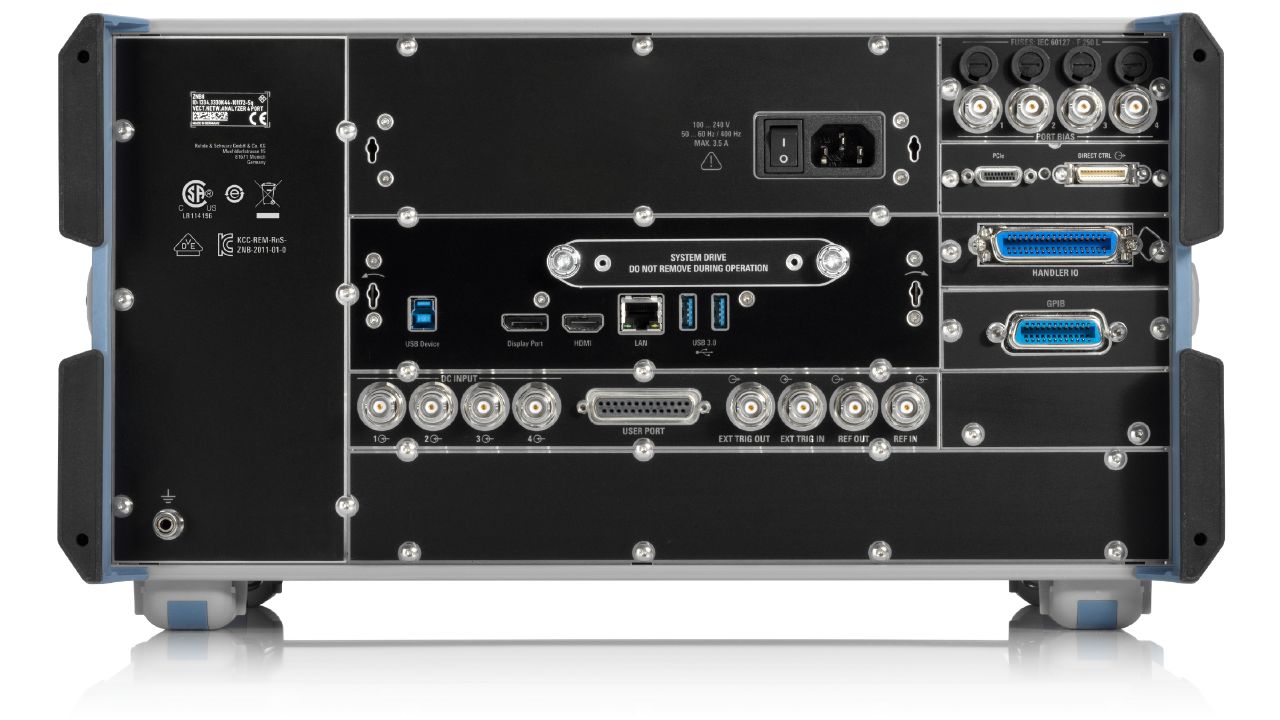

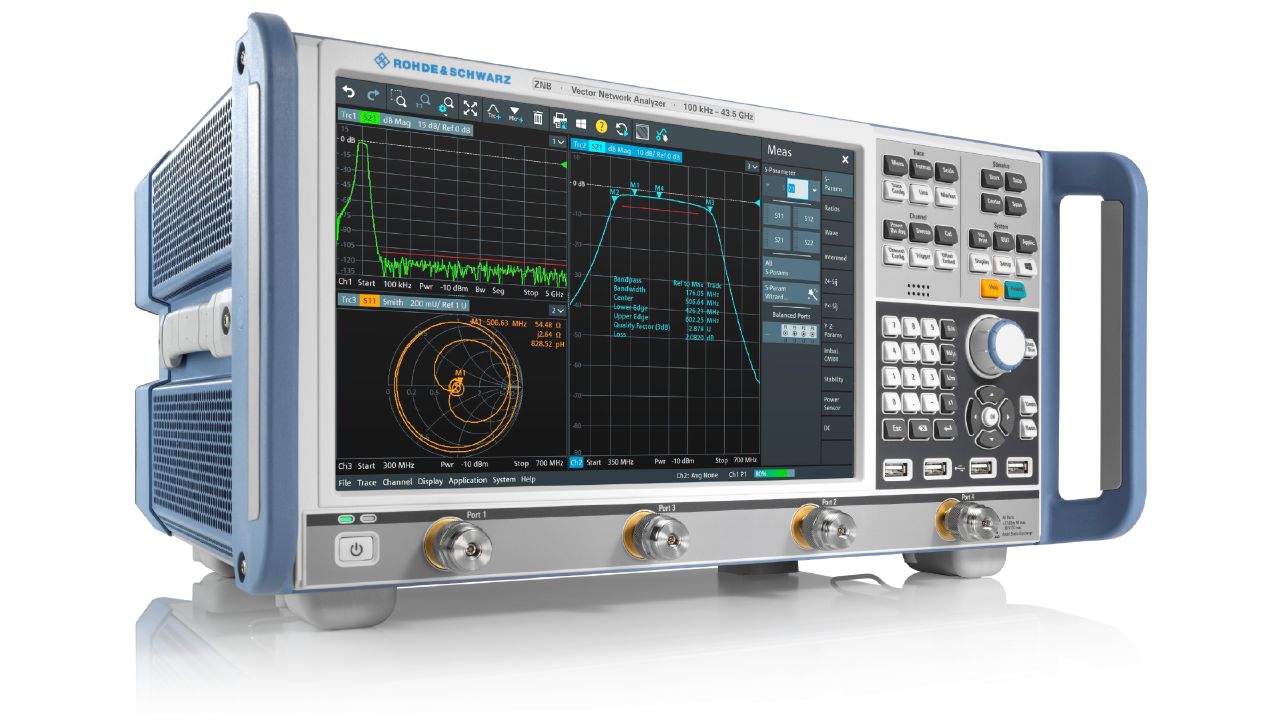

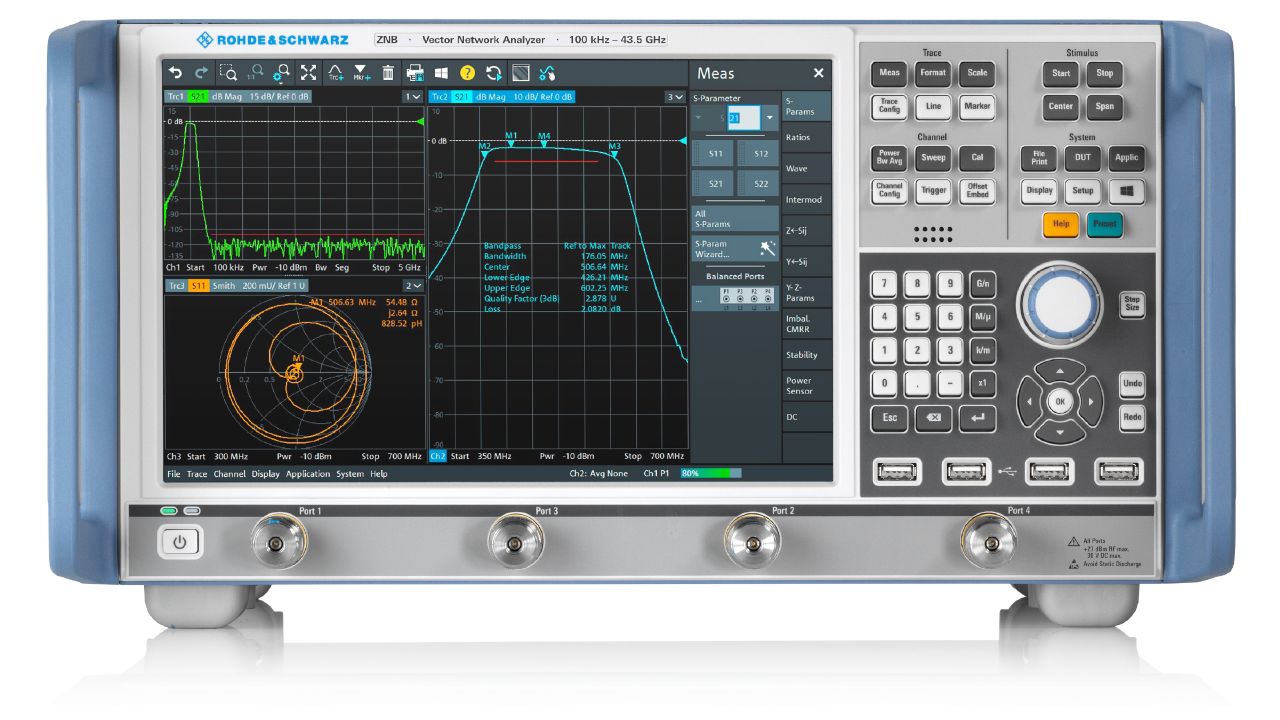

R&S®ZNB 向量網路分析儀（9 kHz – 43.5 GHz）

R&S®ZNB
向量網路分析儀（9 kHz – 43.5 GHz）

  • 類別: 向量網路分析儀
  • 製造商: Rohde & Schwarz
  • 頻率範圍: 9 kHz ~ 43.5 GHz（視型號而定）
  • 連接埠數: 2埠 或 4埠（可選）
  • 動態範圍: 最高 140 dB（選配可達 150 dB）
  • 掃描時間: 4 ms（401點）
  • 功率掃描範圍: 98 dB
  • 幅度漂移: 典型值 < 0.01 dB/°C
  • 相位漂移: 典型值 < 0.15°/°C
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®ZNB 向量網路分析儀是一款多功能儀器，適用於行動通訊、消費電子、航空航天與國防等多種應用領域，同時也是高速 PCB 設計的理想選擇。該儀器以卓越的速度、動態範圍及操作便利性著稱，可高效開發、生產與維護各類 RF 元件，包括放大器、混頻器、濾波器及電纜等。

主要特點

  • 高功率處理能力與高靈敏度兼備，可量測大動態範圍的待測裝置（DUT）
  • 極低的跡線雜訊（Trace Noise），確保量測結果精確穩定
  • 快速合成器穩定技術，實現極短的量測時間（401點掃描僅需 4 ms）
  • 大中頻（IF）頻寬選項，支援快速取樣
  • 分段掃描功能，可針對特定頻段優化量測效率
  • 混合模式 S 參數（Mixed-Mode S-Parameters），支援平衡式待測裝置（Balanced DUT）特性量測
  • 內建嵌入/去嵌入功能，便於夾具與連接線路誤差校正
  • 支援頻率轉換量測，適用於混頻器等非線性元件
  • 可選配兩個獨立內部訊號源，擴充量測彈性

典型應用

  • 行動通訊射頻元件開發與生產測試（濾波器、放大器、天線）
  • 航空航天與國防射頻系統特性量測
  • 高速印刷電路板（PCB）訊號完整性分析
  • 消費電子與無線通訊產品研發驗證
  • 混頻器、調制器等頻率轉換元件測試
  • 電纜、連接器及被動元件的損耗與反射量測
配置工具

配置您的 R&SZNB

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

6 個型號
1 / 5
2

硬體選配

39 項可選
2 / 5
3

軟體選配 (K-options)

16 項可選
3 / 5
4

PC 軟體

4 項可選
4 / 5
5

配件

31 項可選
5 / 5

可用機型 ／ 型號變體

本系列提供以下 9 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
R&S®ZNB42/4埠，9 kHz ~ 4.5 GHz詢價 →
R&S®ZNB82/4埠，9 kHz ~ 8.5 GHz詢價 →
R&S®ZNB202/4埠，100 kHz ~ 20 GHz詢價 →
R&S®ZNB262/4埠，100 kHz ~ 26.5 GHz詢價 →
R&S®ZNB402/4埠，100 kHz ~ 40 GHz詢價 →
R&S®ZNB43 (1334.3330.92)2埠，43.5 GHz，2.92 mm 接頭詢價 →
R&S®ZNB43 (1334.3330.93)2埠，43.5 GHz，2.4 mm 接頭詢價 →
R&S®ZNB43 (1334.3330.94)4埠，43.5 GHz，2.92 mm 接頭詢價 →
R&S®ZNB43 (1334.3330.95)4埠，43.5 GHz，2.4 mm 接頭詢價 →

選配項目 ／ 配件

R&S®ZNB-B2 第二內部訊號源（4埠型號適用）
R&S®ZNB-B4 高精度烤箱恆溫石英頻率基準
R&S®ZNB-B10 GPIB 介面
R&S®ZNB-B12 裝置控制介面
R&S®ZN-B15 RFFE GPIO 介面
R&S®ZN-Z15 外部 RFFE GPIO 介面
R&S®ZNB-B81 直流輸入（DC Inputs）
R&S®ZNB-B19 附加可卸式儲存裝置
R&S®ZNB4-B31~B34 接收器步進衰減器（ZNB4，各埠）
R&S®ZNB8-B31~B34 接收器步進衰減器（ZNB8，各埠）
R&S®ZNBxx-B22/B24 擴充功率範圍選項（各頻段型號適用）
R&S®ZNB40-B73/U73 內建/升級 ESD 限制器
R&S®ZZA-KN5 19 吋機架安裝轉接套件
R&S®ZNB-K2 時域分析（TDR）
R&S®ZNB-K20 延伸時域分析
R&S®ZNB-K3 距離故障定位（Distance-to-Fault）
R&S®ZNB-K4 頻率轉換量測
R&S®ZNB-K14 互調失真（Intermodulation）量測
R&S®ZNB-K17 10 MHz 接收器頻寬
R&S®ZNB-K19 1 mHz 頻率解析度
R&S®ZNB-K210 EaZy 去嵌入（符合 IEEE 370）
R&S®ZNB-K220 就地去嵌入（In-Situ De-embedding）
R&S®ZNB-K230 智慧夾具去嵌入（Smart Fixture De-embedding）
R&S®ZNB-K231 Delta-L 4.0 PCB 特性量測
R&S®ZNB-K30 雜訊指數量測（Noise Figure）
R&S®ZNB-K50/K50P 量測不確定度分析
R&S®ZNB-K100 SNP 助手
R&S®ZNB-K980 HUMS（健康與使用狀況監測）軟體
R&S®ZNB-U64 64 位元作業系統升級
R&S®ZNB-U20/U21/U22 Windows 作業系統升級套件
R&S®ZN-ZTW系列 扭力扳手（各連接器型式與扭力等級）
R&S®DNF系列 固定衰減器（3/6/10/20 dB）
R&S®RBU50/RBU100 大功率衰減器（50W/100W）
R&S®RDL50 50W 衰減器（20 dB）
R&S®ZN-B13 50 Ω 寬頻限制器
R&S®RNA 精密終端（75 Ω）
R&S®RNB 終端（50 Ω）
R&S®RVZ 功率分配器（2× 50 Ω）
R&S®ZV-Z1227 二路 Wilkinson 功率分配器
R&S®ZV-Z1228 Pulsar 四路功率分配器
R&S®ZV-Z1218/ZV-Z1118 SMA 轉接器
R&S®WCA70/75/90/110 波導-同軸轉接器（各頻段）
R&S®ZN-Z1xx 校準套件（各連接器型式）
