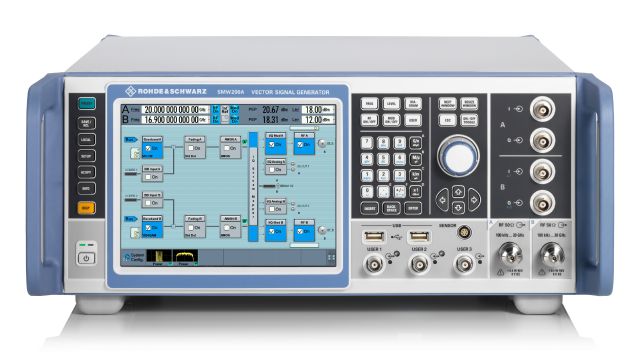

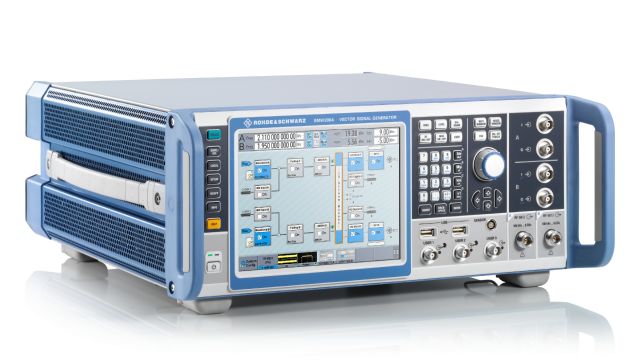

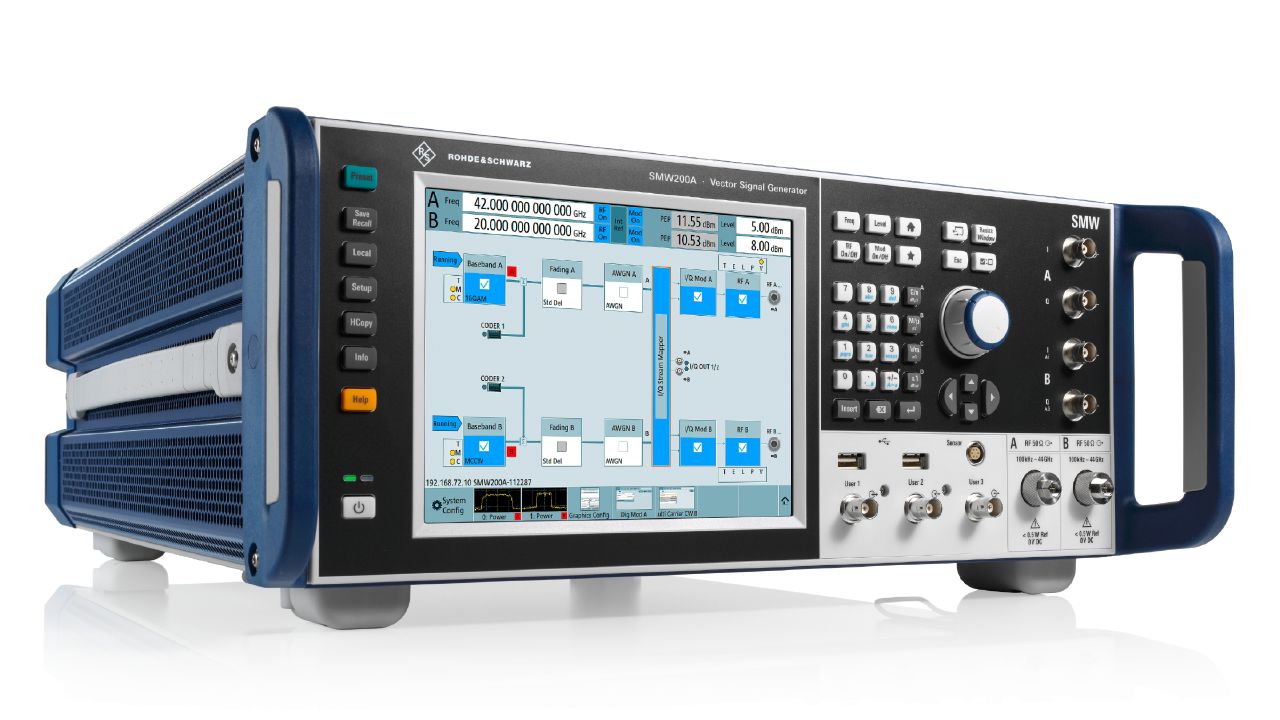

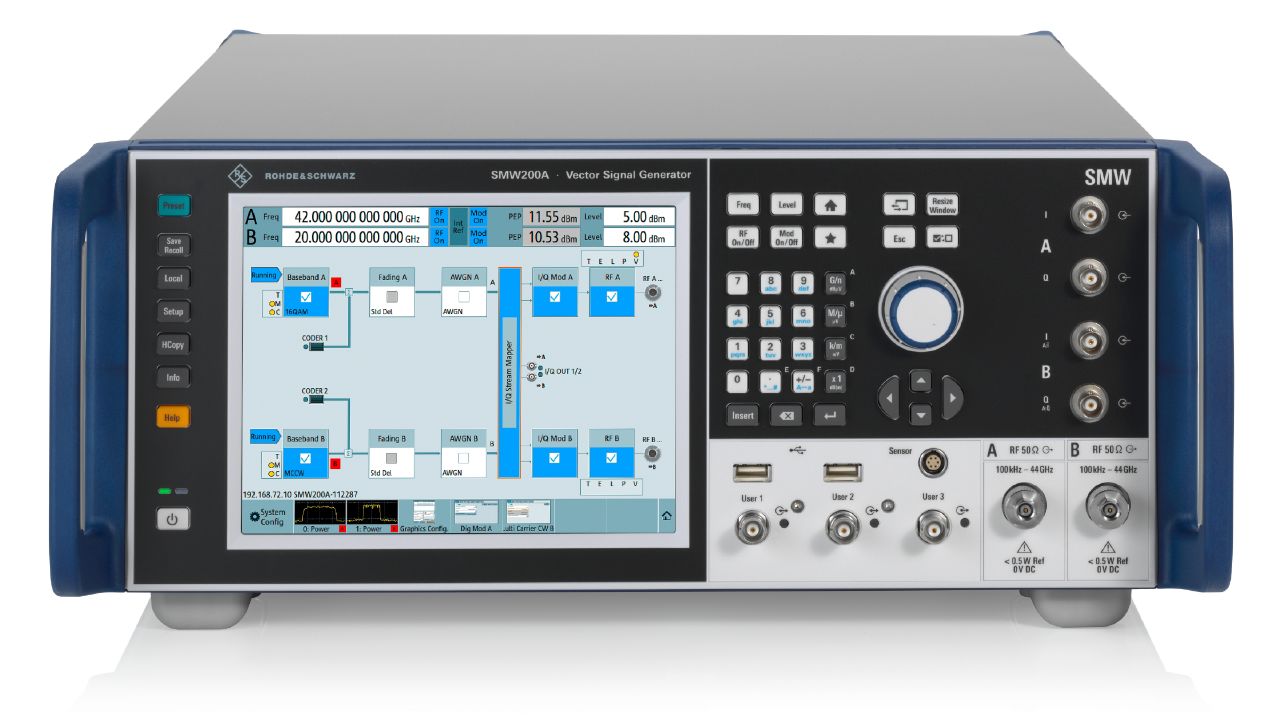

  3. R&S®SMW200A
R&S®SMW200A 旗艦級向量訊號產生器（100 kHz – 67 GHz，2 GHz 調變頻寬）

R&S®SMW200A
旗艦級向量訊號產生器（100 kHz – 67 GHz，2 GHz 調變頻寬）

  • 類別: 向量訊號產生器（旗艦）
  • 製造商: Rohde & Schwarz
  • 頻率範圍（路徑A）: 100 kHz 至 67 GHz
  • 頻率範圍（雙路徑）: 100 kHz 至 44 GHz
  • 調製頻寬: 2 GHz RF 頻寬
  • 衰落頻寬（含通道模擬）: 最高 800 MHz
  • MIMO 配置: 最高 8×8 MIMO
  • 調製頻率響應: < 0.4 dB（2 GHz 頻寬內）
  • EVM（5G NR）: 0.1%
  • EVM（WLAN IEEE 802.11be）: -53 dB
  • ARB 記憶體（標準）: 最高 1 Gsample（可擴充至 2 Gsample）
  • 內建基帶模組數量: 最多 2 個
  • RF 輸出擴展（含 SGT100A）: 最多 8 路 RF 輸出
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®SMW200A 向量訊號產生器是 Rohde & Schwarz 旗艦級訊號產生平台，以模組化設計提供無與倫比的彈性，可配置為單路徑向量訊號產生器，乃至多通道 MIMO 接收機測試系統。單路徑頻率範圍最高達 67 GHz，雙路徑最高達 44 GHz，調製頻寬高達 2 GHz，內建通道模擬器支援最高 800 MHz 衰落頻寬及 8×8 MIMO 配置。卓越的相位雜訊效能（EVM 0.1% @ 5G NR；-53 dB @ WLAN 802.11be）使其廣泛應用於無線通訊、GNSS 模擬、雷達、衛星通訊及航太國防領域。內建波形監測圖形介面與 SCPI 巨集錄製器，並支援 MATLAB®、CVI 及 Python 程式碼範本，大幅提升測試開發效率。

主要特點

  • 寬頻覆蓋：單路徑頻率範圍最高達 67 GHz，雙路徑最高達 44 GHz，滿足多頻段訊號產生需求
  • 卓越訊號品質：5G NR 訊號 EVM 達 0.1%，WLAN IEEE 802.11be EVM 達 -53 dB，確保精密頻譜與調製量測
  • 整合式 MIMO 與衰落模擬：支援最高 8×8 MIMO 配置，內建衰落模擬器支援最高 800 MHz 頻寬，並提供主要標準之預設衰落設定檔
  • 超低相位雜訊：標準高階合成器架構，可選配 R&S®SMW-B711/B721 超低相位雜訊選項，滿足最嚴苛量測需求
  • 高達 2 GHz 的調製頻寬：透過 R&S®SMW-B13XT 寬頻基帶模組與 R&S®SMW-K527 擴展選項實現，調製頻率響應 < 0.4 dB

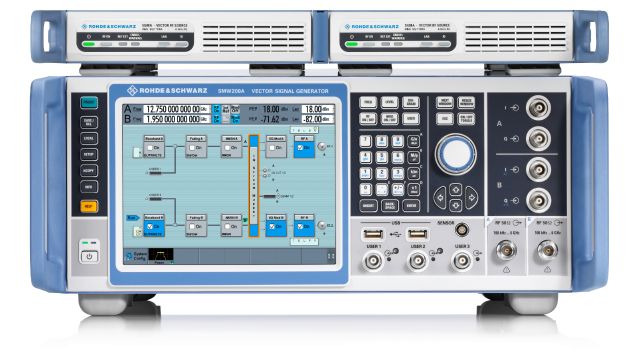

  • 靈活模組化架構：支援最多 2 個內建基帶模組、多個衰落模擬器，並可透過 SGT100A 外接模組擴展至 8 路 RF 輸出
  • 先進 GNSS 與雷達模擬：支援 GPS、Galileo、GLONASS、BeiDou、QZSS，並提供完整雷達脈衝序列與多目標模擬能力
  • 內建即時訊號監測：圖形介面可顯示 I/Q 時域圖、頻譜圖、向量圖及 CCDF，並支援 SCPI 巨集錄製器與 MATLAB®/Python 程式碼產生器

典型應用

  • 5G NR、LTE、WCDMA、GSM 等無線通訊標準元件與基站測試
  • WLAN（802.11a/b/g/n/ac/ax/be）、Bluetooth 5.x/6.0、LoRa®、NFC 等無線連接標準驗證
  • GPS、Galileo、GLONASS、BeiDou、NavIC 等 GNSS 接收機模擬與測試
  • 雷達訊號模擬：脈衝序列、移動目標、多發射源與方向尋找應用
  • 衛星通訊測試：DVB-S2/S2X、DVB-RCS2 及低軌衛星（LEO）訊號產生
  • 航太與國防：包絡追蹤（Envelope Tracking）、數位預失真（DPD）與 Doherty 放大器測試
配置工具

配置您的 R&SSMW200A

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

26 個型號
1 / 5
2

硬體選配

56 項可選
2 / 5
3

軟體選配 (K-options)

128 項可選
3 / 5
4

PC 軟體

2 項可選
4 / 5
5

配件

4 項可選
5 / 5

可用機型 ／ 型號變體

本系列提供以下 13 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
R&S®SMW-B1003RF 路徑A：100 kHz 至 3 GHz詢價 →
R&S®SMW-B1006RF 路徑A：100 kHz 至 6 GHz詢價 →
R&S®SMW-B1007RF 路徑A：100 kHz 至 7.5 GHz詢價 →
R&S®SMW-B1012RF 路徑A：100 kHz 至 12.75 GHz詢價 →
R&S®SMW-B1020RF 路徑A：100 kHz 至 20 GHz詢價 →
R&S®SMW-B1031RF 路徑A：100 kHz 至 31.8 GHz詢價 →
R&S®SMW-B1040RF 路徑A：100 kHz 至 40 GHz詢價 →
R&S®SMW-B1044RF 路徑A：100 kHz 至 44 GHz詢價 →
R&S®SMW-B1067RF 路徑A：100 kHz 至 67 GHz詢價 →
R&S®SMW-B2003RF 路徑B：100 kHz 至 3 GHz詢價 →
R&S®SMW-B2006RF 路徑B：100 kHz 至 6 GHz詢價 →
R&S®SMW-B2007RF 路徑B：100 kHz 至 7.5 GHz詢價 →
R&S®SMW-B2044RF 路徑B：100 kHz 至 44 GHz詢價 →

選配項目 ／ 配件

R&S®SMW-B709 低相位雜訊（路徑A）
R&S®SMW-B710 改善近端相位雜訊（路徑A）
R&S®SMW-B711 超低相位雜訊（路徑A）
R&S®SMW-B719 低相位雜訊（路徑B）
R&S®SMW-B720 改善近端相位雜訊（路徑B）
R&S®SMW-B721 超低相位雜訊（路徑B）
R&S®SMW-B13 訊號路由與基帶主模組，單 I/Q 路徑至 RF
R&S®SMW-B13T 訊號路由與基帶主模組，雙 I/Q 路徑至 RF
R&S®SMW-B13XT 寬頻基帶主模組，雙 I/Q 路徑至 RF（支援 2 GHz 頻寬）
R&S®SMW-B10 基帶產生器含即時編碼器與 ARB（64 Msample），120 MHz RF 頻寬
R&S®SMW-B9 寬頻基帶產生器含 ARB（256 Msample），500 MHz RF 頻寬
R&S®SMW-B14 衰落模擬器（標準型）
R&S®SMW-B15 衰落模擬器（寬頻型）
R&S®SMW-B90 相位同調（Phase Coherence）
R&S®SMW-K703 100 MHz/1 GHz 超低雜訊參考輸入/輸出
R&S®SMW-K704 彈性參考輸入（1 MHz 至 100 MHz）
R&S®SMW-K22 脈衝調製器（Pulse Modulator）
R&S®SMW-K23 高效能脈衝產生器（High-Performance Pulse Generator）
R&S®SMW-K24 多功能產生器（Multifunction Generator）
R&S®SMW-K720 AM/FM/相位調製

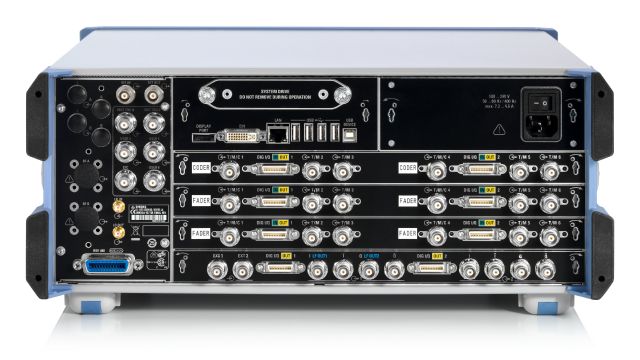

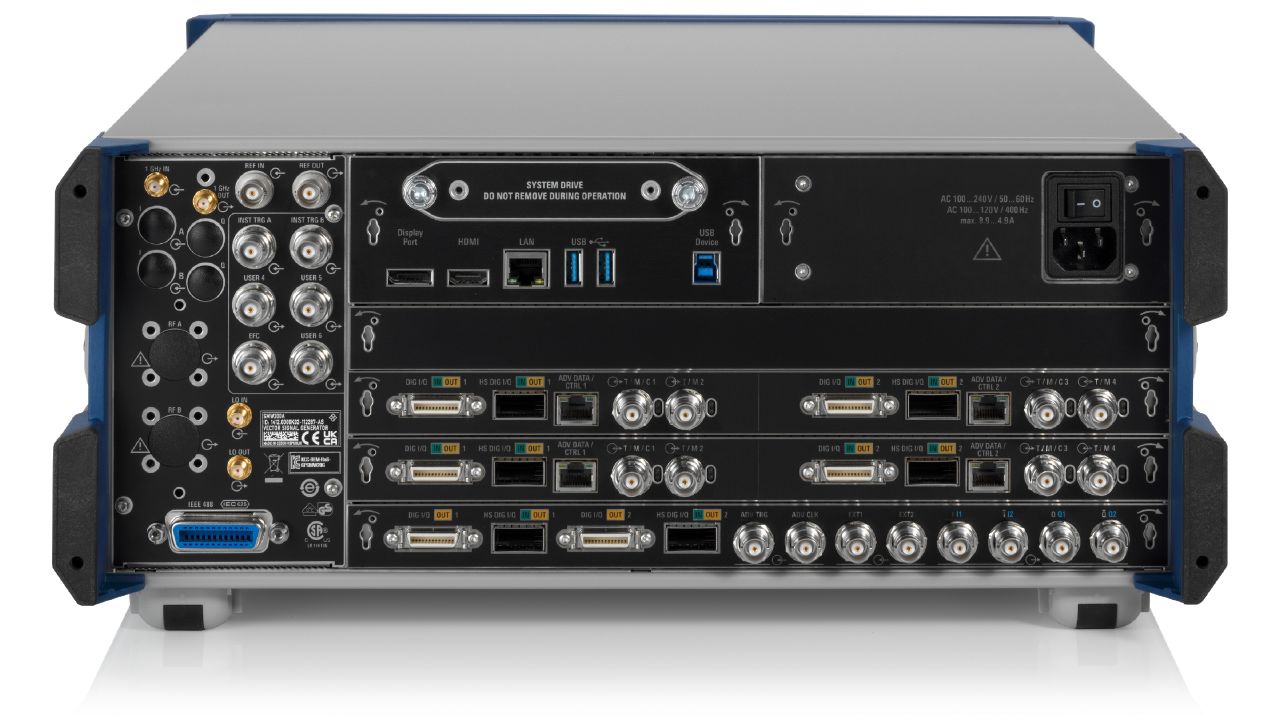

R&S®SMW-B81 後面板連接器（RF 路徑A 3/6 GHz 及 I/Q）
R&S®SMW-B82 後面板連接器（RF 路徑B 3/6 GHz）
R&S®SMW-K511 ARB 記憶體擴充至 512 Msample
R&S®SMW-K512 ARB 記憶體擴充至 1 Gsample
R&S®SMW-K527 基帶頻寬擴充至 2 GHz RF 頻寬
R&S®SMW-K823 衰落頻寬擴充至 800 MHz
R&S®SMW-K71 動態衰落（Dynamic Fading）
R&S®SMW-K72 增強衰落模型（Enhanced Fading Models）
R&S®SMW-K73 OTA-MIMO 衰落增強
R&S®SMW-K74 MIMO 衰落/路由
R&S®SMW-K75 高階 MIMO（Higher Order MIMO）
R&S®SMW-K144 5G NR Release 15
R&S®SMW-K148 5G NR Release 16
R&S®SMW-K171 5G NR Release 17/18
R&S®SMW-K170 5G NR Sidelink
R&S®SMW-K55 LTE Release 8
R&S®SMW-K84 LTE Release 9
R&S®SMW-K85 LTE Release 10
R&S®SMW-K119 LTE Release 13/14/15
R&S®SMW-K40 GSM/EDGE
R&S®SMW-K42 3GPP FDD（WCDMA/HSPA）
R&S®SMW-K54 IEEE 802.11a/b/g/n/j/p
R&S®SMW-K86 IEEE 802.11ac
R&S®SMW-K142 IEEE 802.11ax（Wi-Fi 6）
R&S®SMW-K147 IEEE 802.11be（Wi-Fi 7）
R&S®SMW-K60 Bluetooth® EDR
R&S®SMW-K117 Bluetooth® 5.x
R&S®SMW-K178 Bluetooth® 6.0
R&S®SMW-K89 NFC A/B/F
R&S®SMW-K131 LoRa®
R&S®SMW-K149 HRP UWB
R&S®SMW-K180 IEEE 802.15.4 OQPSK
R&S®SMW-K44 GPS（L1 C/A, L2 C/A, L1P, L2P）
R&S®SMW-K98 現代化 GPS（L2C, L5）
R&S®SMW-K66 Galileo（E1 OS, E5a/E5b）
R&S®SMW-K94 GLONASS（G1 SPS, G2 SPS）
R&S®SMW-K107 BeiDou（B1I, B2I）
R&S®SMW-K106 QZSS/SBAS
R&S®SMW-K108 真實世界 GNSS 場景（遮蔽、多路徑）
R&S®SMW-K109 GNSS 即時介面（RT 遠端控制）
R&S®SMW-K134 升級至雙頻 GNSS
R&S®SMW-K135 升級至三頻 GNSS
R&S®SMW-K362 GNSS 測試套件
R&S®SMW-K300 脈衝序列（供 R&S®Pulse Sequencer 使用）
R&S®SMW-K301 增強脈衝序列
R&S®SMW-K302 雷達平台（Radar Platforms）
R&S®SMW-K304 移動發射源與接收機
R&S®SMW-K306 多發射源（Multiple Emitters）
R&S®SMW-K308 方向尋找（Direction Finding）
R&S®SMW-K78 雷達回波產生（Radar Echo Generation）
R&S®SMW-K116 DVB-S2/DVB-S2X
R&S®SMW-K176 DVB-S2X Annex E
R&S®SMW-K169 DVB-RCS2
R&S®SMW-K130 OneWeb 使用者自定義訊號產生
R&S®SMW-K61 多載波 CW 訊號產生
R&S®SMW-K62 加性白高斯雜訊（AWGN）
R&S®SMW-K810 增強雜訊產生
R&S®SMW-K540 包絡追蹤（Envelope Tracking）
R&S®SMW-K541 數位預失真（Digital Predistortion）
R&S®SMW-K544 使用者自定義頻率響應校正
R&S®SMW-K546 數位 Doherty
R&S®SMW-K548 峰均比降低（Crest Factor Reduction）
R&S®SMW-K80 位元錯誤率測試器（BERT）
R&S®SMW-K980 HUMS 健康與使用監控服務
R&S®WinIQSIM2 波形模擬軟體，支援多種標準專屬套件，可於 PC 上產生並下載任意波形至 SMW200A
R&S®Pulse Sequencer 雷達訊號模擬軟體，與 R&S®SMW-K300/K301 配合使用
R&S®ZZA-KN4 標準 19" 機架安裝轉接套件
R&S®TS-USB1 USB 轉 RS-232 序列轉接器（遠端控制用）
R&S®DIGIQ-HS 高速數位 I/Q 介面纜線，3 m
R&S®DCV-2 校準值文件記錄服務
R&S®SMW-K507 ARB 以太網上傳（ARB Ethernet Upload）
R&S®SMW-K16 差動類比 I/Q 輸出
R&S®SMW-K18 數位基帶輸出
R&S®SMW-K739 差動類比 I/Q 輸入
R&S®SMW-K553 前端控制（Frontend Control）
