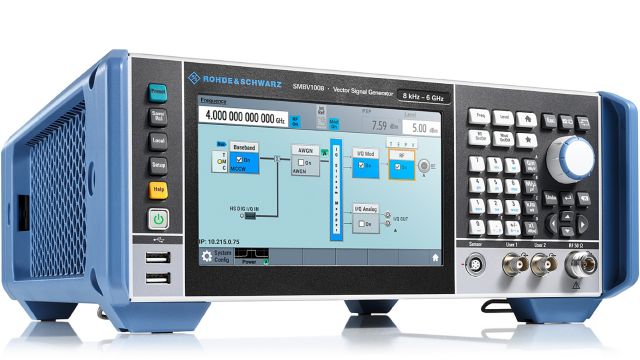

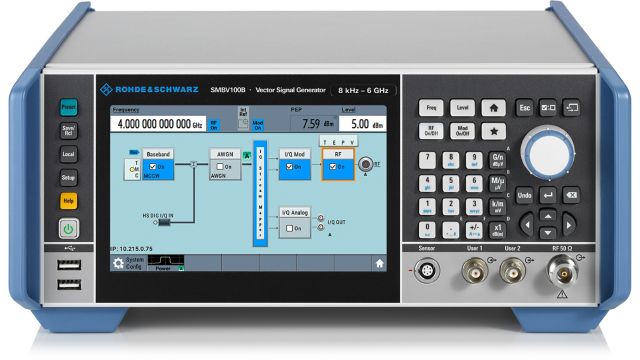

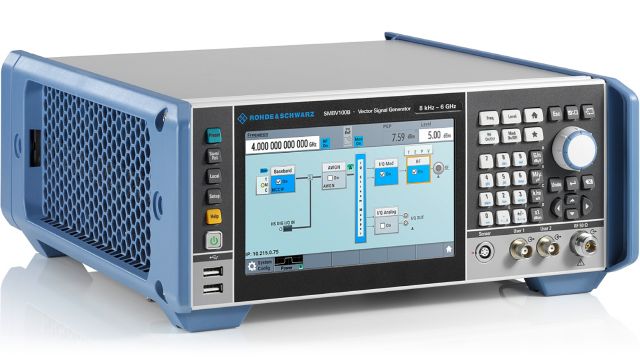

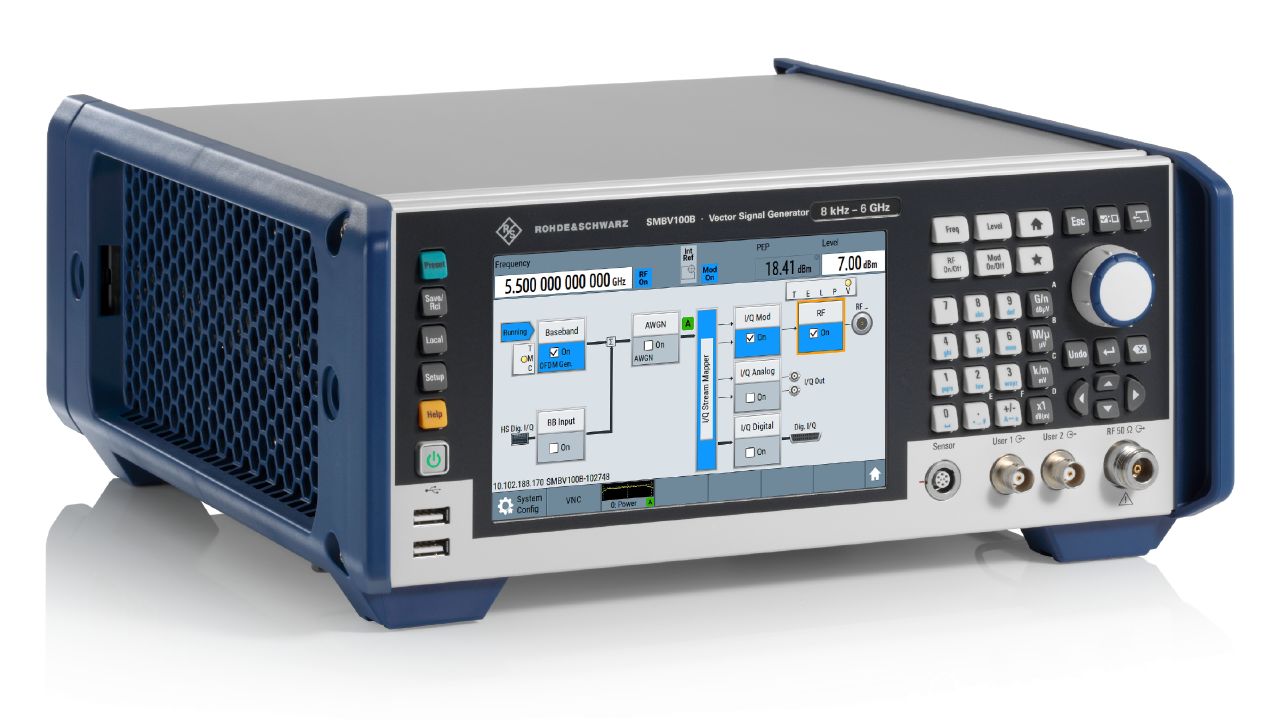

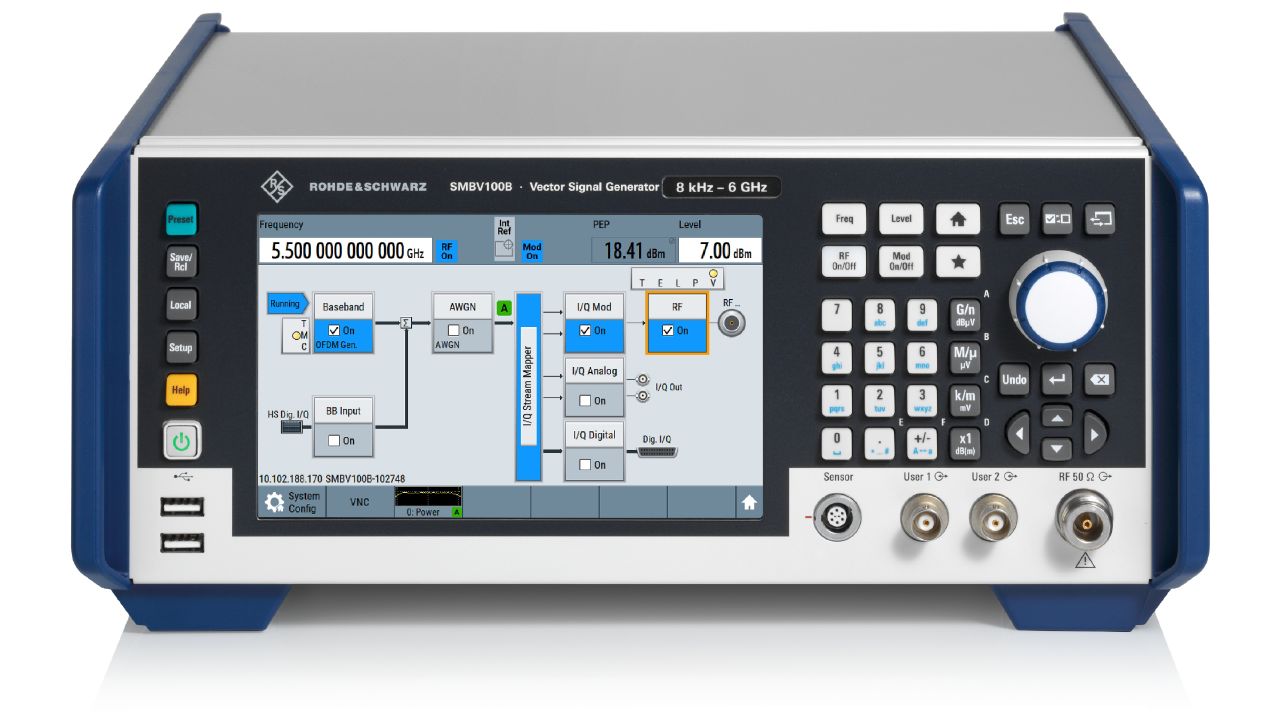

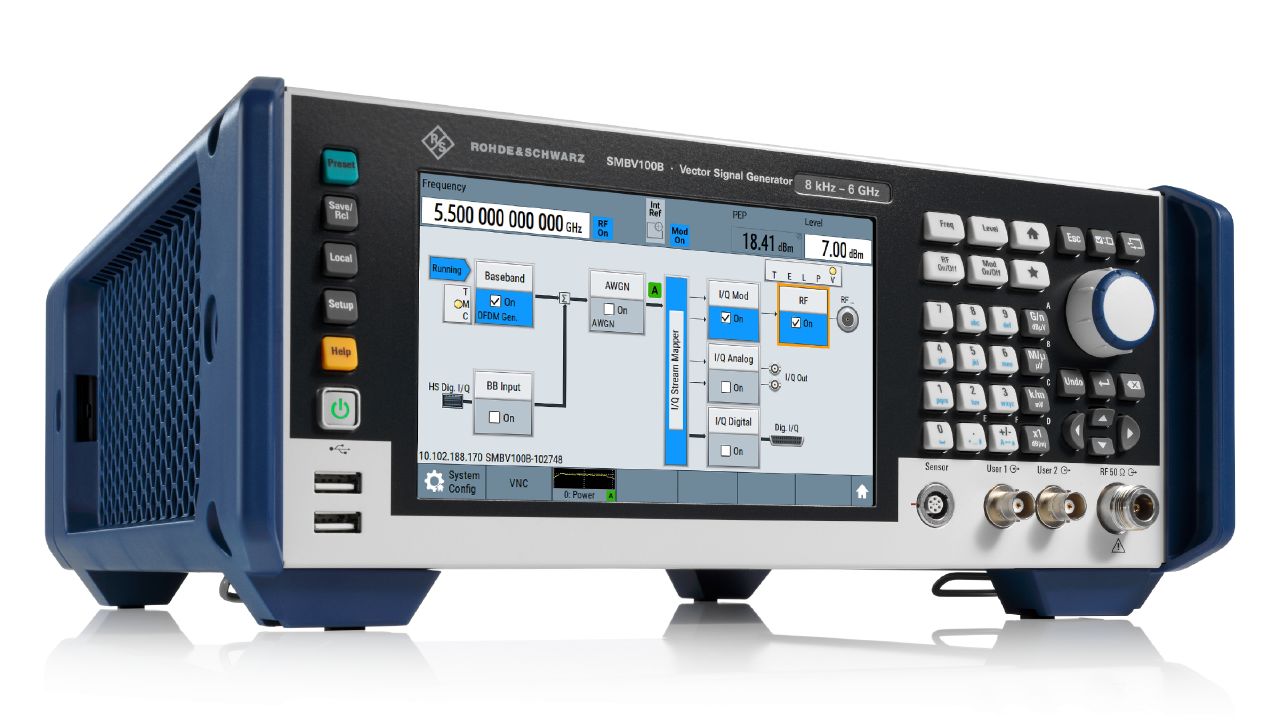

R&S®SMBV100B 向量訊號產生器（8 kHz – 6 GHz，2 GHz 調變頻寬）

R&S®SMBV100B
向量訊號產生器（8 kHz – 6 GHz，2 GHz 調變頻寬）

  • 類別: 向量訊號產生器
  • 製造商: Rohde & Schwarz
  • 頻率範圍（基本型）: 8 kHz 至 3 GHz
  • 頻率範圍（擴充選項）: 8 kHz 至 6 GHz
  • 最大輸出功率: +33 dBm
  • 全頻段輸出功率: +25 dBm
  • 調變頻寬: 1 GHz
  • EVM（20 MHz LTE 訊號）: 0.2 %
  • ACPR（WCDMA 測試模型 1）: < −72 dB
  • SSB 相位雜訊（1 GHz，20 kHz 偏移）: < −134 dBc
  • 幅度平坦度（1 GHz 頻寬）: < 0.3 dB
  • 電平重複性: < 0.09 dB
  • 觸控螢幕尺寸: 7 inch
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®SMBV100B 是一款先進的向量訊號產生器，專為行動通訊、GNSS 及多種測試應用而設計，實現性能與易用性的完美結合。本儀器具備超高輸出功率、寬頻調變訊號產生能力，以及直覺式觸控螢幕操作介面。支援所有主要數位通訊標準，包括 5G NR、LTE 和 WLAN，並內建 GNSS 模擬器，可模擬 GPS、GLONASS、Galileo、BeiDou、QZSS/SBAS 等衛星導航星座。極低的 EVM（20 MHz LTE 訊號下達 0.2%）及優異的 ACPR 性能，使其成為接收器特性分析、元件測試及法規認證測試的理想工具。

主要特點

  • 卓越 EVM 性能：20 MHz LTE 訊號下僅 0.2%，確保高精度向量調變訊號品質
  • 超高輸出功率：最高達 +33 dBm，幾乎涵蓋整個頻率範圍均可達 +25 dBm，適用於大動態範圍測試
  • 1 GHz 超寬調變頻寬：具備精確的幅度平坦度（< 0.3 dB），支援寬頻 5G NR 及 WLAN 訊號產生
  • 全面 GNSS 模擬器：支援 GPS、現代化 GPS、GLONASS、Galileo、BeiDou、NavIC/IRNSS 及 QZSS/SBAS 等多星座模擬
  • 直覺式 7 吋觸控螢幕：人性化操作介面，大幅提升測試效率
  • 即時頻率響應校正：確保整個調變頻寬內的訊號精度，無需外部補償
  • 支援多項業界標準：5G NR（Release 15/16/17/18）、LTE、WLAN（IEEE 802.11a/b/g/n/ac/ax/be）、藍牙、C-V2X、eCall 等
  • 豐富硬體與軟體選項：可靈活擴充 ARB 記憶體（最高 2 Gsample）、增加基帶頻寬，以及多種通訊協定授權

典型應用

  • 行動通訊測試：5G NR、LTE、3G 及 2G 基地台與終端設備研發驗證及法規認證測試
  • GNSS 接收器測試：模擬多星座衛星場景，用於導航模組開發、eCall 及車聯網（C-V2X）功能驗證
  • 元件特性分析：功率放大器、混頻器等 RF 元件的 EVM、ACPR、AM/AM 及 AM/PM 特性量測
  • 無線連接測試：WLAN（Wi-Fi 7）、藍牙 5.x/6.0、NFC、UWB 及 LoRa 等短距無線標準的發射器測試
  • 航電與雷達測試：ILS、VOR、DME、GBAS 航電導航系統及脈衝序列雷達訊號模擬
  • 衛星通訊（SatCom）：DVB-S2/S2X、DVB-RCS2 訊號產生，用於衛星地面站及終端測試
配置工具

配置您的 R&SSMBV100B

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

1 個型號
1 / 5
2

硬體選配

30 項可選
2 / 5
3

軟體選配 (K-options)

69 項可選
3 / 5
4

PC 軟體

45 項可選
4 / 5
5

配件

6 項可選
5 / 5

可用機型 ／ 型號變體

本系列提供以下 2 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
R&S®SMBV100B（基本型）頻率範圍 8 kHz 至 3 GHz，含內建基帶產生器詢價 →
R&S®SMBV100B（6 GHz 擴充）透過 R&S®SMBVBKB106 選項將頻率擴充至 6 GHz詢價 →

選配項目 ／ 配件

R&S®SMBVB-B103 頻率選項 8 kHz 至 3 GHz（必選）
R&S®SMBVBKB106 頻率擴充至 6 GHz
R&S®SMBVB-B1 OCXO 參考振盪器
R&S®SMBVB-B1H 高性能 OCXO 參考振盪器
R&S®SMBVB-B3 1 GHz 參考輸入/輸出
R&S®SMBVB-K704 靈活參考輸入 1 MHz 至 100 MHz
R&S®SMBVB-K31 高輸出功率
R&S®SMBVB-B32 超高輸出功率
R&S®SMBVB-K90 相位同調

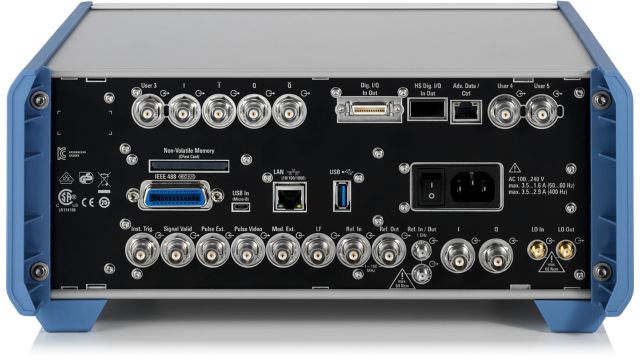

R&S®SMBVB-B81 RF 路徑後面板連接器
R&S®SMBVB-B80 可拆卸大容量儲存裝置
R&S®ZZA-KNA33 19" 機架適配器
R&S®SMBVB-K22 脈衝調變器
R&S®SMBVB-K23 脈衝產生器
R&S®SMBVB-K27 脈衝序列
R&S®SMBVB-K24 多功能產生器
R&S®SMBVB-K720 AM/FM/φM 類比調變
R&S®SMBVB-K17 差動類比 I/Q 輸出
R&S®SMBVB-K19 數位基帶輸出
R&S®SMBVB-K511 ARB 記憶體擴充至 512 Msample
R&S®SMBVB-K512 ARB 記憶體擴充至 1 Gsample
R&S®SMBVB-K513 ARB 記憶體擴充至 2 Gsample
R&S®SMBVB-K520 基帶即時擴充
R&S®SMBVB-K523 基帶擴充至 240 MHz RF 頻寬
R&S®SMBVB-K524 基帶擴充至 500 MHz RF 頻寬
R&S®SMBVB-K525 基帶擴充至 1 GHz RF 頻寬
R&S®SMBVB-K80 位元錯誤率測試器（BERT）
R&S®SMBVB-K540 包絡追蹤（Envelope Tracking）
R&S®SMBVB-K541 AM/AM、AM/φM 預失真
R&S®SMBVB-K544 使用者自定義頻率響應校正
R&S®SMBVB-K548 峰值因數縮減（Crest Factor Reduction）
R&S®SMBVB-K144 5G NR Release 15
R&S®SMBVB-K148 5G NR Release 16
R&S®SMBVB-K171 5G NR Release 17/18
R&S®SMBVB-K170 5G NR 側鏈路（Sidelink）
R&S®SMBVB-K175 U-Plane 訊號產生
R&S®SMBVB-K55 LTE Release 8
R&S®SMBVB-K84 LTE Release 9
R&S®SMBVB-K85 LTE Release 10
R&S®SMBVB-K112 LTE Release 11
R&S®SMBVB-K113 LTE Release 12
R&S®SMBVB-K119 LTE Release 13/14/15
R&S®SMBVB-K115 蜂巢式物聯網 Release 13
R&S®SMBVB-K143 蜂巢式物聯網 Release 14
R&S®SMBVB-K146 蜂巢式物聯網 Release 15/16/17
R&S®SMBVB-K42 3GPP FDD（WCDMA）
R&S®SMBVB-K83 3GPP FDD HSPA/HSPA+ 增強基地台/終端測試
R&S®SMBVB-K40 GSM/EDGE
R&S®SMBVB-K54 IEEE 802.11a/b/g/n/j/p（Wi-Fi）
R&S®SMBVB-K86 IEEE 802.11ac（Wi-Fi 5）
R&S®SMBVB-K142 IEEE 802.11ax（Wi-Fi 6）
R&S®SMBVB-K147 IEEE 802.11be（Wi-Fi 7）
R&S®SMBVB-K60 藍牙 EDR
R&S®SMBVB-K117 藍牙 5.x
R&S®SMBVB-K178 藍牙 6.0
R&S®SMBVB-K89 NFC A/B/F
R&S®SMBVB-K131 LoRa
R&S®SMBVB-K149 HRP UWB
R&S®SMBVB-K44 GPS 衛星導航模擬
R&S®SMBVB-K98 現代化 GPS
R&S®SMBVB-K66 Galileo 衛星導航模擬
R&S®SMBVB-K94 GLONASS 衛星導航模擬
R&S®SMBVB-K97 NavIC/IRNSS 衛星導航模擬
R&S®SMBVB-K132 現代化北斗（BeiDou）
R&S®SMBVB-K106 SBAS/QZSS
R&S®SMBVB-K108 真實世界場景（Real World Scenarios）
R&S®SMBVB-K361 eCall 測試套件
R&S®SMBVB-K111 GBAS 航電導航
R&S®SMBVB-K151 ILS 儀表降落系統
R&S®SMBVB-K152 VOR 超高頻全向導航
R&S®SMBVB-K153 DME 測距儀
R&S®SMBVB-K300 脈衝序列（雷達）
R&S®SMBVB-K301 增強型脈衝序列（雷達）
R&S®SMBVB-K308 測向（Direction Finding）
R&S®SMBVB-K416 DVB-S2/DVB-S2X 衛星廣播
R&S®SMBVB-K469 DVB-RCS2
R&S®SMBVB-K61 多載波 CW 訊號產生
R&S®SMBVB-K62 加性高斯白雜訊（AWGN）
R&S®SMBVB-K444 WinIQSIM2：5G NR Release 15
R&S®SMBVB-K448 WinIQSIM2：5G NR Release 16
R&S®SMBVB-K471 WinIQSIM2：5G NR Release 17/18
R&S®SMBVB-K284 WinIQSIM2：LTE Release 9
R&S®SMBVB-K285 WinIQSIM2：LTE Release 10
R&S®SMBVB-K242 WinIQSIM2：3GPP FDD
R&S®SMBVB-K240 WinIQSIM2：GSM/EDGE
R&S®SMBVB-K254 WinIQSIM2：IEEE 802.11a/b/g/n/j/p
R&S®SMBVB-K286 WinIQSIM2：IEEE 802.11ac
R&S®SMBVB-K442 WinIQSIM2：IEEE 802.11ax
R&S®SMBVB-K447 WinIQSIM2：IEEE 802.11be
R&S®SMBVB-K260 WinIQSIM2：藍牙 EDR
R&S®SMBVB-K417 WinIQSIM2：藍牙 5.x
R&S®SMBVB-K244 WinIQSIM2：GPS（1 顆衛星）
R&S®SMBVB-K266 WinIQSIM2：Galileo（1 顆衛星）
R&S®SMBVB-K294 WinIQSIM2：GLONASS（1 顆衛星）
R&S®SMBVB-K407 WinIQSIM2：BeiDou（1 顆衛星）
R&S®TS-USB1 USB 轉 RS-232 串列適配器（遠端控制）
R&S®SMBVB-Z10 備用 CFAST 記憶卡
R&S®SMBVB-K980 HUMS 健康與使用監控服務
R&S®DCV-2 校正值文件
R&S®SMBVB-ACA ISO 17025 / ISO 9000 認可校正服務
