本機種已停產 (Discontinued)
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®SMB100B。本頁僅供既有用戶查詢規格與資料表使用。
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®SMB100B。本頁僅供既有用戶查詢規格與資料表使用。
R&S®SMB100A 已停產
微波訊號產生器（9 kHz – 40 GHz）
- 類別: 類比訊號產生器
- 製造商: Rohde & Schwarz
- 頻率範圍: 100 kHz 至 12.75 GHz / 20 GHz / 31.8 GHz / 40 GHz（依選配機型而定）
- 頻率解析度: 0.001 Hz
- 頻率合成解析度（標稱值，f = 1 GHz）: 0.44 μHz
- 頻率設定時間（ALC on，SCPI 指令後）: < 3.5 ms
- 頻率設定時間（列表模式觸發後）: < 1 ms
- 最大輸出功率（SMB-B112，1 MHz < f ≤ 12.75 GHz）: +18 dBm
- 最大輸出功率（SMB-B120 + SMB-B31，50 MHz < f ≤ 20 GHz）: +16 dBm
- 最大輸出功率（SMB-B131/B140/B140N，10 MHz < f ≤ 40 GHz）: +8 dBm
- 最小輸出功率（SMB-B112/B120/B131/B140/B140N）: –120 dBm
- 電平設定解析度: 0.01 dB
- 電平設定時間（ALC on，SCPI 指令後）: < 3 ms
- 電平設定時間（列表模式觸發後）: < 1 ms
- SSB 相位雜訊（f = 1 GHz，20 kHz 偏移，1 Hz 量測頻寬）: < –122 dBc，典型 –128
- SSB 相位雜訊（f = 10 GHz，20 kHz 偏移，1 Hz 量測頻寬）: < –102 dBc，典型 –108
- 諧波（SMB-B112/B112L，f > 1 MHz）: < –30 dBc
- 諧波（SMB-B25 低諧波濾波器，150 MHz < f ≤ 3 GHz）: < –58 dBc
- 非諧波（23.4375 MHz < f ≤ 1500 MHz，典型值）: < –70 dBc，典型 –84
- AM 調變深度範圍: 0 % 至 100
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

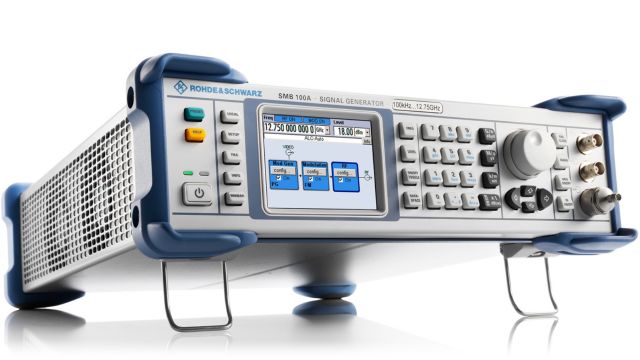

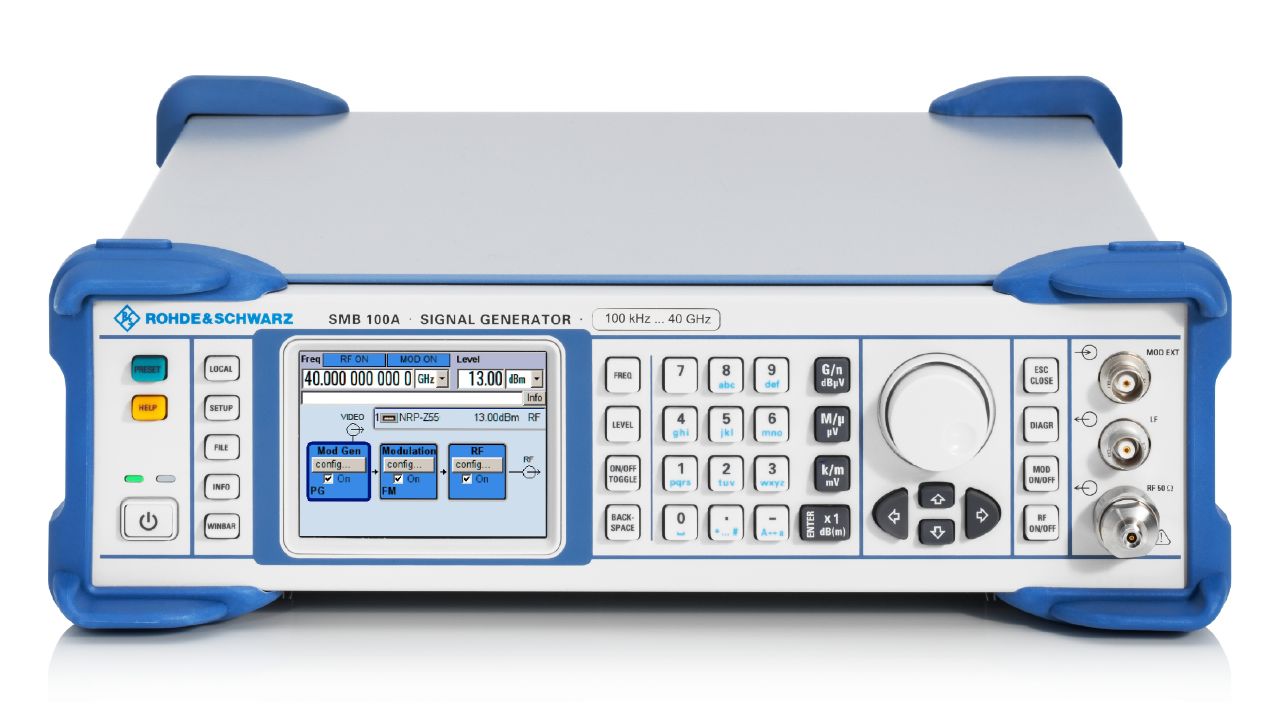

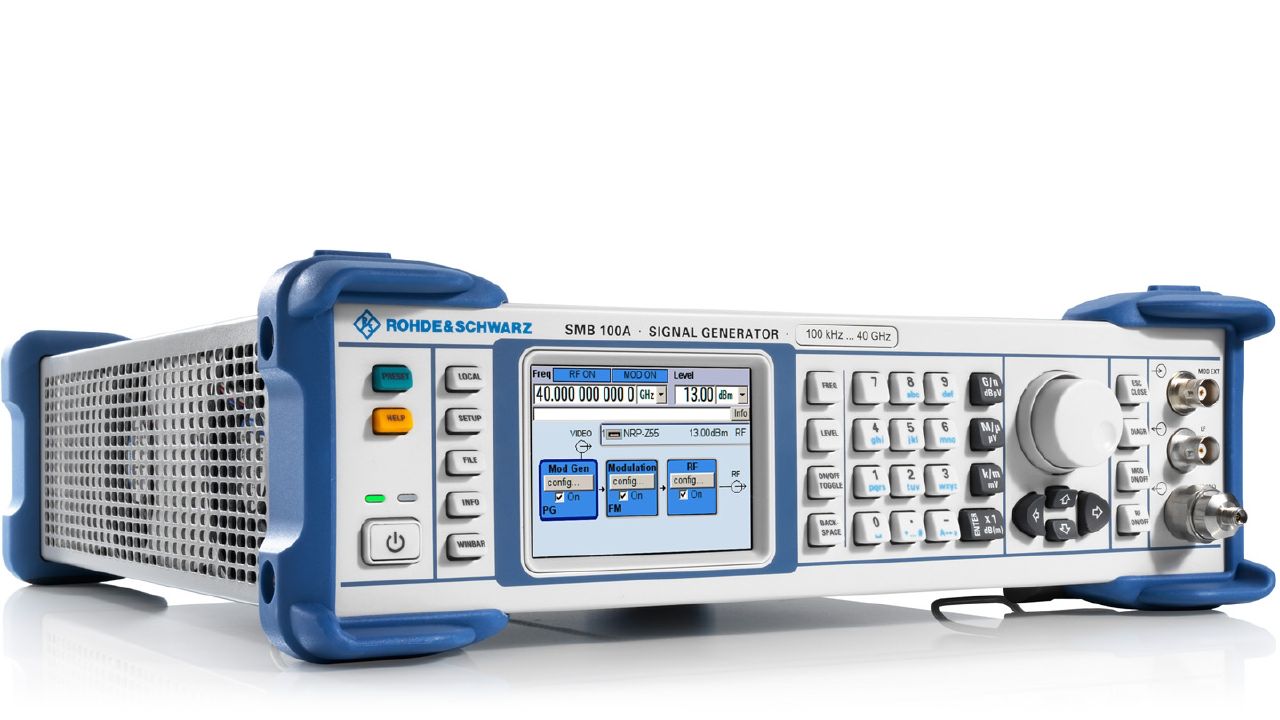

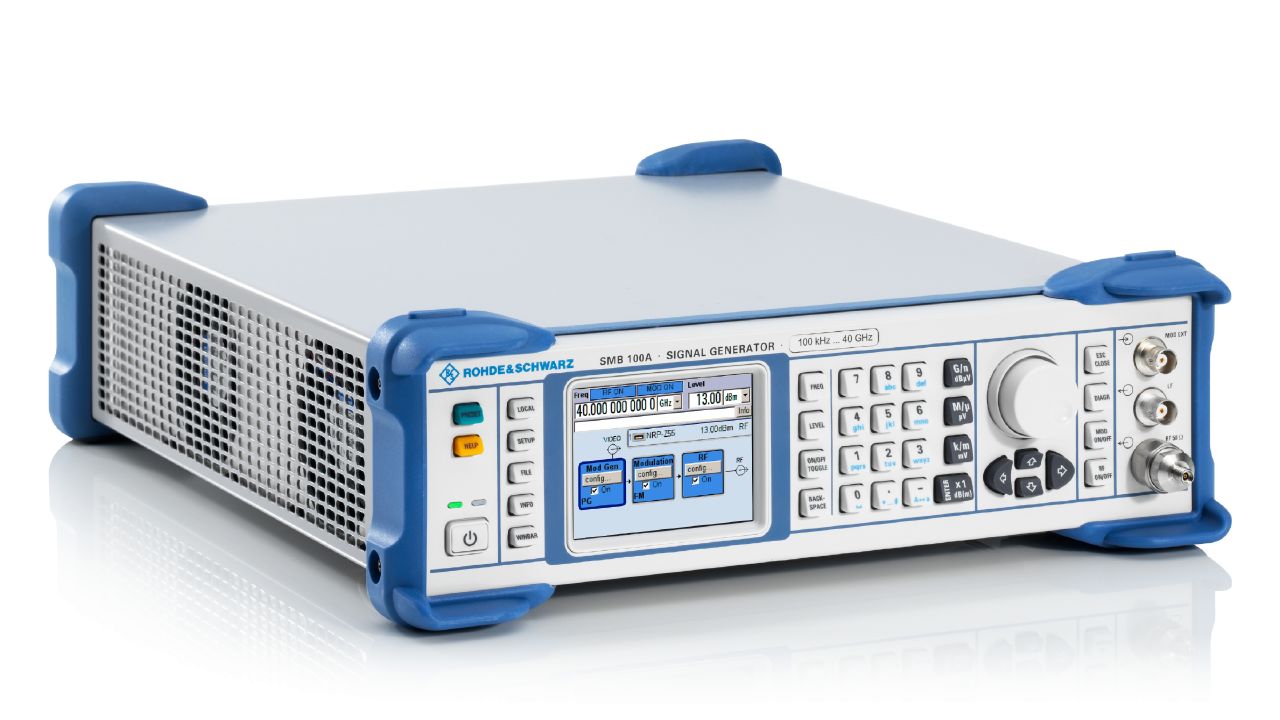

R&S®SMB100A 是一款緊湊型多功能微波訊號產生器，頻率範圍最高可達 40 GHz，搭配 R&S®SMZ 升頻器後可延伸至 170 GHz。本儀器具備卓越的頻譜純度與高輸出功率，典型 SSB 相位雜訊在 1 GHz、20 kHz 偏移下達 –128 dBc，最高輸出功率典型值達 +27 dBm。其創新的 DDS 合成器架構在中階市場中樹立新標準，支援 AM、FM/φM 及脈衝調變等重要類比調變模式，可廣泛應用於研發、生產與維修服務。儀器體積僅佔 2U 高度、3/4 19 英寸寬，重量最輕（12.75 GHz 機型），具備極低擁有成本，並支援 LAN、USB 及 GPIB 遠端控制介面，另可模擬多種主流廠牌訊號產生器指令集。
主要特點
- 寬頻率範圍：100 kHz 至 40 GHz（四種機型選項：12.75 GHz / 20 GHz / 31.8 GHz / 40 GHz）
- 卓越 SSB 相位雜訊：1 GHz / 20 kHz 偏移典型值 –128 dBc，創新 DDS 合成器架構在低頻段達到業界最佳相位雜訊
- 高輸出功率：典型最大 +27 dBm（12.75 GHz 機型）；支援高功率選配（SMB-B31）
- 完整類比調變支援：標準配備 AM、FM、φM 調變；選配脈衝調變器（SMB-K21）ON/OFF 比 > 80 dB，上升/下降時間典型 < 5 ns
- 搭配 R&S®SMZ 升頻器家族可延伸頻率至 170 GHz，自動修正升頻器頻率響應，操作如單台儀器
- 12.75 GHz 機型配備免磨損電子步進衰減器，搭配逆向功率保護選配（SMB-B30），提升生產環境可靠度
- 快速切換：頻率設定時間 < 3 ms（SCPI 模式），列表模式 < 1 ms；電平設定時間 < 2.5 ms（SCPI），列表模式 < 1 ms

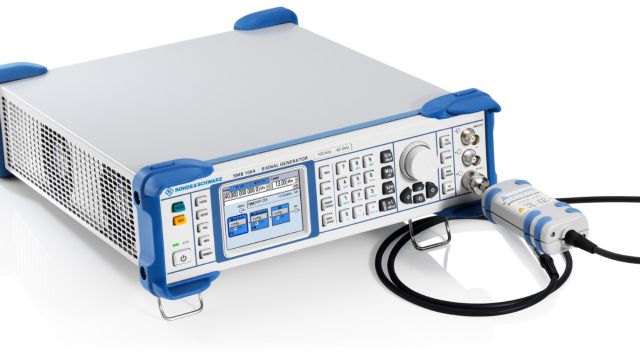

- 閉迴路功率控制：支援 R&S®NRP-Zxx USB 功率感測器，即時補償接線損耗與溫度漂移，確保待測物接收精確功率
- 多語言指令集模擬：可模擬 Keysight/HP E442x、E443x、E8257、PSG、MXG、Aeroflex/IFR、Anritsu 等 30 種以上儀器指令集
- 緊湊型設計：2U 高度、¾ 19" 寬，最大重量 6.9 kg；符合 MIL-STD-810E 振動與衝擊標準，適用於航太與國防外場環境
典型應用
- 雷達系統測試（X 頻段、K 頻段，搭配脈衝產生器與脈衝列功能）
- 行動通訊系統研發與量產測試（涵蓋所有 ISM 頻段及主要行動通訊頻段至 12.75 GHz）
- 衛星通訊與天線量測（搭配 R&S®SMZ 升頻器可覆蓋 50 GHz 至 170 GHz 頻段）
- 航太與國防應用（寬溫度操作範圍、MIL-STD-810E 認證，支援安全區資料清除）
- 低雜訊接收機靈敏度測試（高頻譜純度、優異屏蔽設計，可替代固定頻率高品質晶體振盪器）
- 自動測試系統（多介面遠端控制、指令集模擬、低功耗 125 W 適合機架密集部署）
配置您的 R&SSMB100A 已停產
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
17 項可選
3
軟體選配 (K-options)
3 項可選
4
配件
17 項可選可用機型 ／ 型號變體
本系列提供以下 12 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®SMB100A + R&S®SMB-B112 (1407.2109.02) | 100 kHz 至 12.75 GHz，含電子步進衰減器 | 詢價 → |
| R&S®SMB100A + R&S®SMB-B112L (1407.2150.02) | 100 kHz 至 12.75 GHz，不含步進衰減器 | 詢價 → |
| R&S®SMB100A + R&S®SMB-B120 (1407.2209.02) | 100 kHz 至 20 GHz，含機械步進衰減器 | 詢價 → |
| R&S®SMB100A + R&S®SMB-B120L (1407.2250.02) | 100 kHz 至 20 GHz，不含步進衰減器 | 詢價 → |
| R&S®SMB100A + R&S®SMB-B131 (1407.2280.02) | 100 kHz 至 31.8 GHz，含機械步進衰減器 | 詢價 → |
| R&S®SMB100A + R&S®SMB-B140 (1407.2309.02) | 100 kHz 至 40 GHz，含機械步進衰減器 | 詢價 → |
| R&S®SMB100A + R&S®SMB-B140L (1407.2350.02) | 100 kHz 至 40 GHz，不含步進衰減器 | 詢價 → |
| R&S®SMB100A + R&S®SMB-B140N (1407.2380.02) | 100 kHz 至 40 GHz，含機械步進衰減器，最小脈衝寬度受限 | 詢價 → |
| R&S®SMB100A + R&S®SMZ75 (1417.4004.02) | 搭配升頻器，頻率延伸至 50 GHz 至 75 GHz | 詢價 → |
| R&S®SMB100A + R&S®SMZ90 (1417.4504.02) | 搭配升頻器，頻率延伸至 60 GHz 至 90 GHz | 詢價 → |
| R&S®SMB100A + R&S®SMZ110 (1417.5000.02) | 搭配升頻器，頻率延伸至 75 GHz 至 110 GHz | 詢價 → |
| R&S®SMB100A + R&S®SMZ170 (1417.5500.02) | 搭配升頻器，頻率延伸至 110 GHz 至 170 GHz | 詢價 → |
