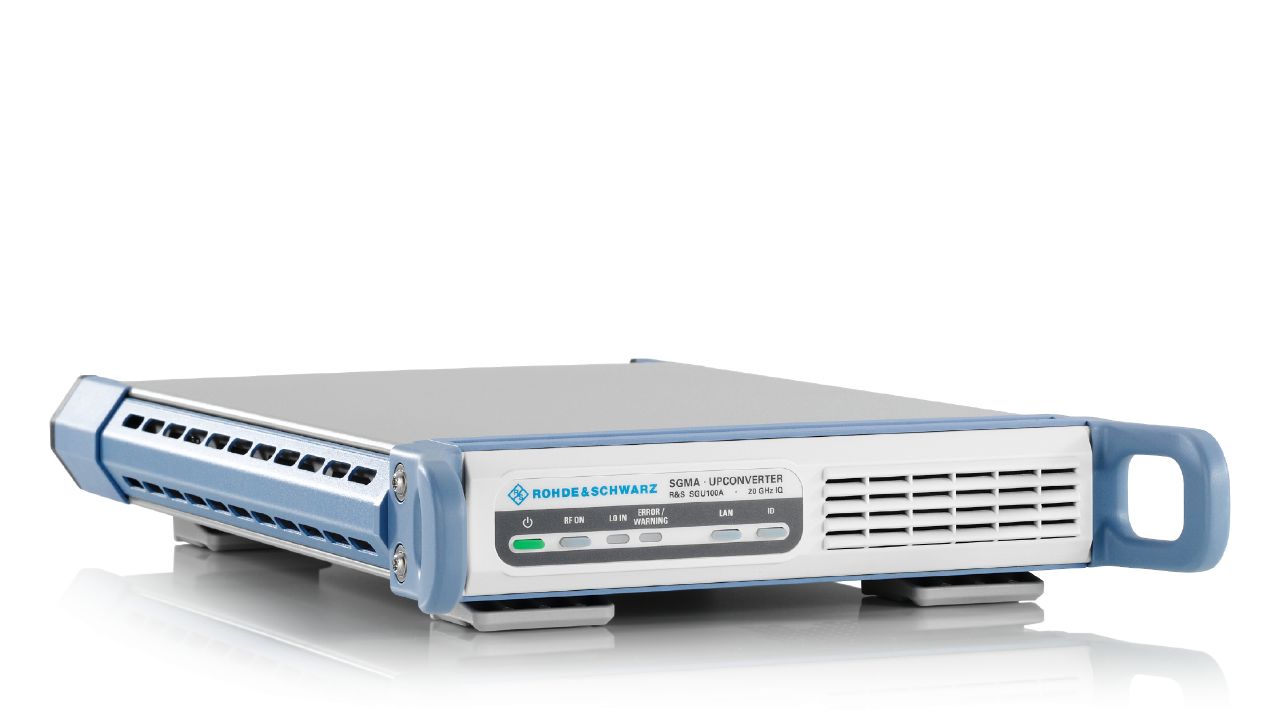

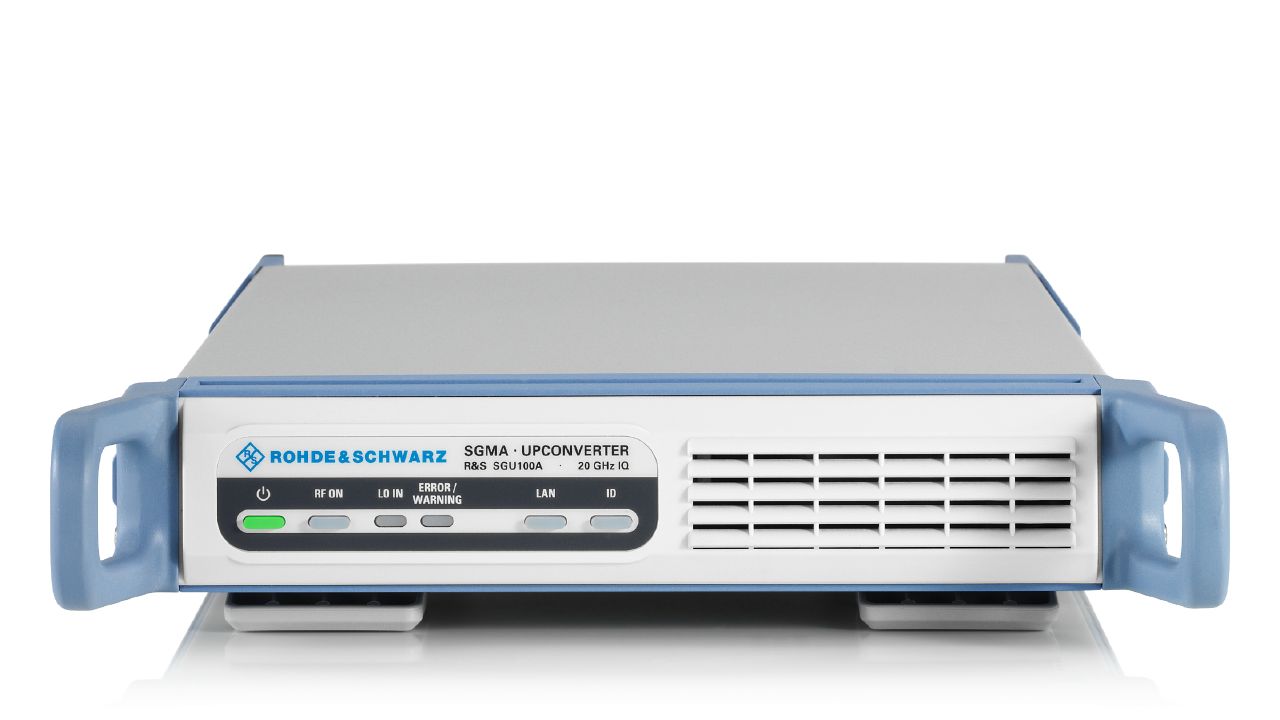

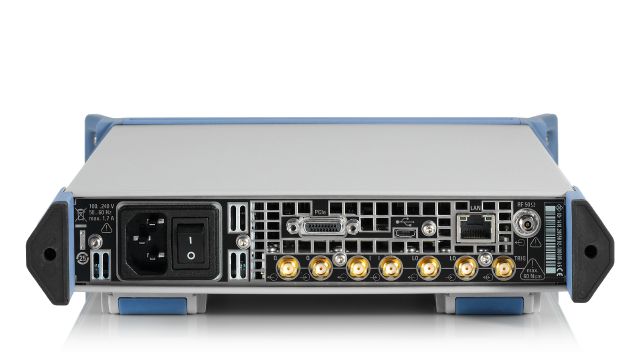

R&S®SGU100A
SGMA 升頻器（10 MHz – 40 GHz，I/Q 升頻）
- 類別: 升頻器（向量訊號產生器擴展）
- 製造商: Rohde & Schwarz
- 輸出頻率範圍（搭配 SGU-B120 / B120V）: 10 MHz 至 20 GHz
- 輸出頻率範圍（搭配 SGU-B140 / B140V）: 10 MHz 至 40 GHz
- 向量調製頻率範圍（搭配 SGS100A）: 80 MHz 至 40 GHz
- 電平設定範圍（f ≥ 50 MHz，無 SGU-B26）: –20 dBm 至 +25 dBm
- 電平設定範圍（f ≥ 50 MHz，有 SGU-B26）: –120 dBm 至 +25 dBm
- 最大輸出電平（typ.，f = 20 GHz，有 SGU-B26）: +21 dBm
- 最大輸出電平（typ.，f = 40 GHz，有 SGU-B26）: +17 dBm
- 電平設定解析度: 0.01 dB
- 切換時間（PCIe 遠端控制，無步進衰減器切換）: < 2 ms
- 電平誤差（10 MHz–12 GHz，AUTO 模式）: < 0.9 dB
- 諧波失真（f > 12 GHz，電平 ≤ 8 dBm）: < –30 dBc
- 次諧波（f > 12 GHz）: < –55 dBc（規格值），< –65 dBc（典型值）
- 非諧波雜訊（12 GHz < f ≤ 20 GHz，電平 > –10 dBm）: < –56 dBc（實測）
- 寬頻雜訊（CW，f > 12 GHz，B120/B120V，offset = 30 MHz，BW = 1 Hz）: < –142 dBc
- I/Q 調製頻寬（f > 12 GHz）: ±1000 MHz（2 GHz 總頻寬）
- 誤差向量幅度 EVM RMS（f > 12 GHz，16QAM，10 MHz）: < (2% + 0.04% × f/GHz)
- 脈衝調製開關比（f = 12 GHz 至 20/19.5 GHz）: > 80 dB
- 脈衝上升／下降時間（10%/90%）: < 20 ns
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

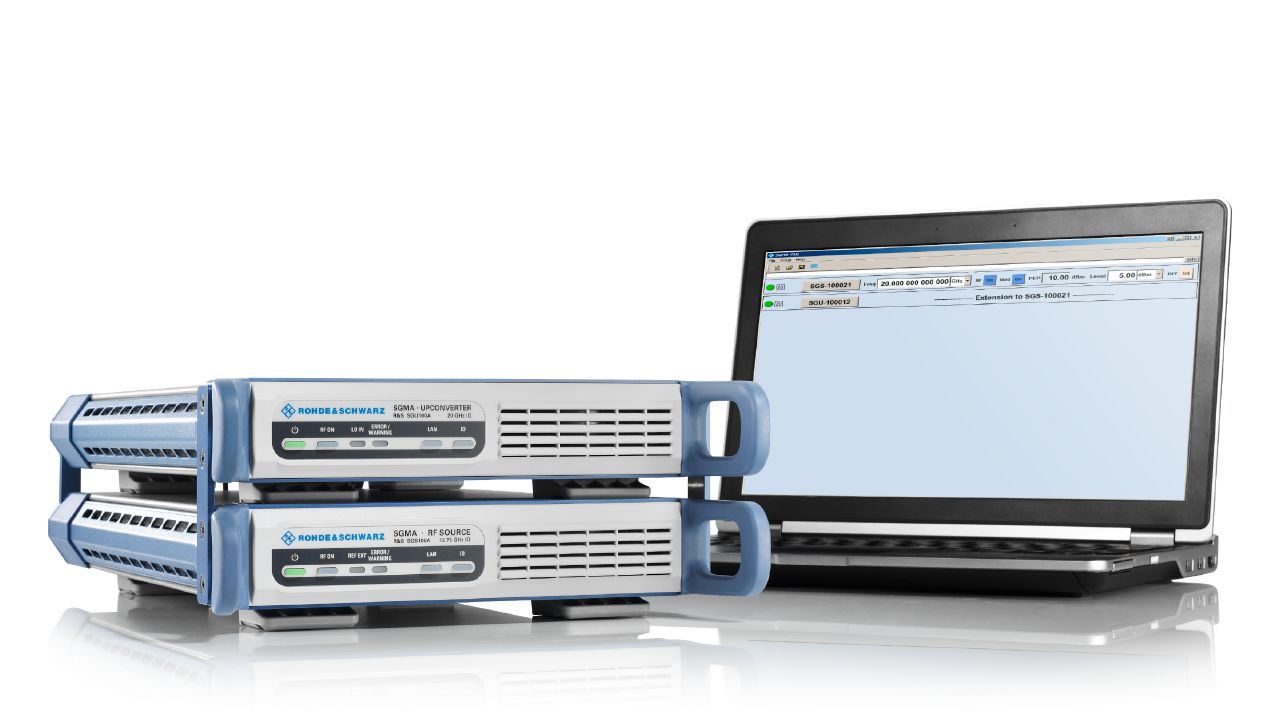

R&S®SGU100A SGMA 升頻器可將頻率範圍擴展至 40 GHz。當 R&S®SGS100A 與 R&S®SGU100A 連接後，兩者合併為一台儀器，遠端控制與手動操作均可統一執行。組合後的儀器提供與 R&S®SGS100A 相同的接頭：整個頻率範圍共用一個 RF 輸出，以及一個用於向量調製的類比 I/Q 輸入。配備 R&S®SGU100A 後，R&S®SGS100A 在無調製條件下可涵蓋 10 MHz 至 40 GHz 的完整頻率範圍，在向量調製條件下則可涵蓋 80 MHz 至 40 GHz。
主要特點
- 升頻器搭配 I/Q 上轉換的模組化頻率擴展裝置，可將 I/Q 調製或純 LO 訊號擴展至 12 GHz 至 40 GHz
- 與 R&S®SGS100A 連接後，整個頻率範圍只需一個 RF 輸出，操作介面完全整合為單一儀器
- 可擴展現有 Rohde & Schwarz 類比訊號產生器（R&S®SMF100A、R&S®SMB100A）至 40 GHz，並在 12 GHz 以上新增向量調製能力
- 市場上最小的外形尺寸與最低的功耗：½ 19吋、1U 機架高度，B120/B120V 選配功耗僅 40 W（實測）
- 高 RF 調製頻寬達 2 GHz；具備閉迴路 ALC，在 I/Q 調製模式下仍保持高電平準確度與線性度
- 可選配機械式步進衰減器（R&S®SGU-B26），動態範圍可低至 –120 dBm
- 次諧波雜訊 < –55 dBc（規格值），典型值 < –65 dBc；誤差向量幅度（EVM）優於 0.5%（14 GHz QPSK 30 Msymbol/s）
- 校準週期長達 3 年，內建自我測試功能，降低維護成本
典型應用
- 航太與國防——需要極短脈衝的應用場景，包括雷達及電子戰系統測試
- 波束成形（Beamforming）系統驗證與相位陣列天線（Phased Array Antenna）測試
- 5G 毫米波（mmWave）元件及模組特性量測
- 有限機架空間的量產測試環境，需要小尺寸、高通量的訊號來源
配置您的 R&SSGU100A
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
5 項可選
3
PC 軟體
1 項可選
4
配件
6 項可選可用機型 ／ 型號變體
本系列提供以下 5 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®SGU100A (1418.2005.02) | SGMA 升頻器基本機型（須搭配 SGU-B120 或 SGU-B120V 頻率選配） | 詢價 → |
| R&S®SGU-B120 (1418.2605.02) | 頻率選配：10 MHz 至 20 GHz，CW（無向量調製） | 詢價 → |
| R&S®SGU-B120V (1418.2657.02) | 頻率選配：10 MHz 至 20 GHz，I/Q（含向量調製） | 詢價 → |
| R&S®SGU-B140 (1418.2870.02) | 頻率擴展選配：至 40 GHz，CW（無向量調製） | 詢價 → |
| R&S®SGU-B140V (1418.2928.02) | 頻率擴展選配：至 40 GHz，I/Q（含向量調製） | 詢價 → |
