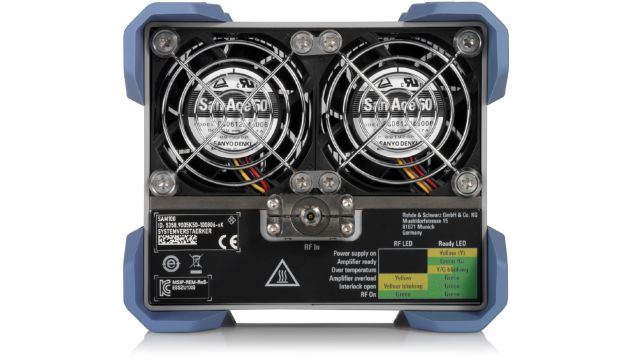

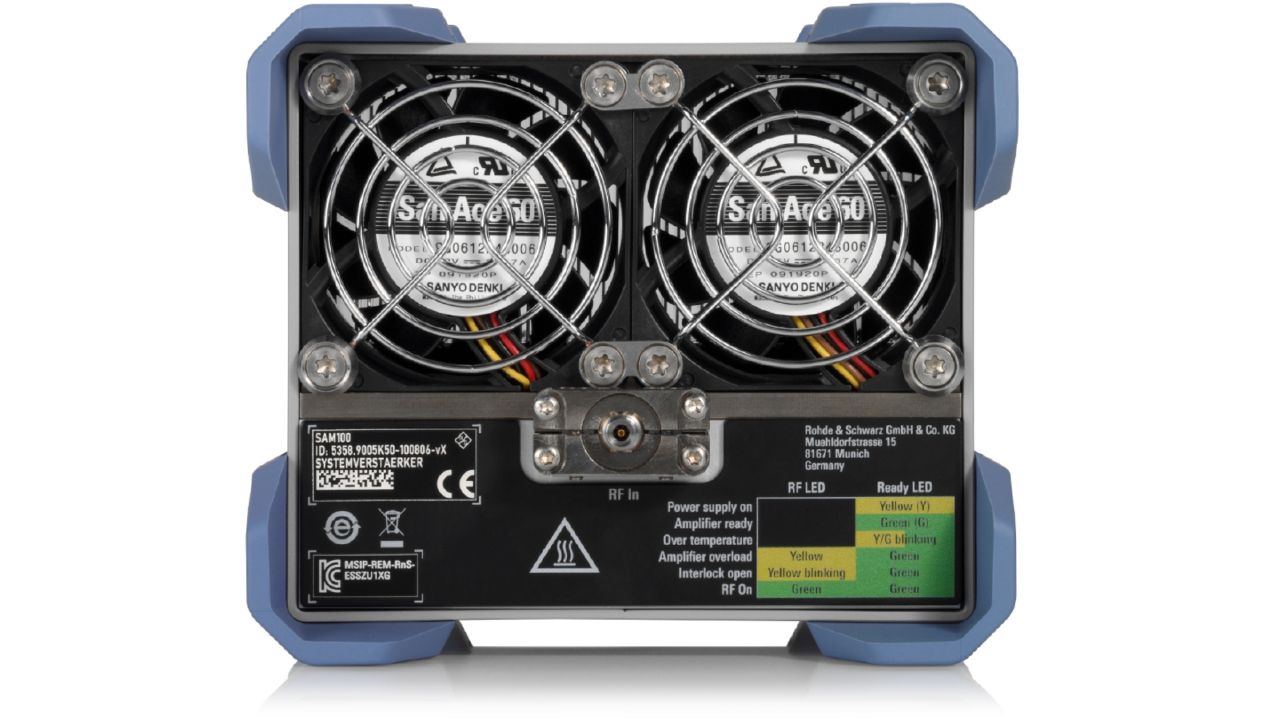

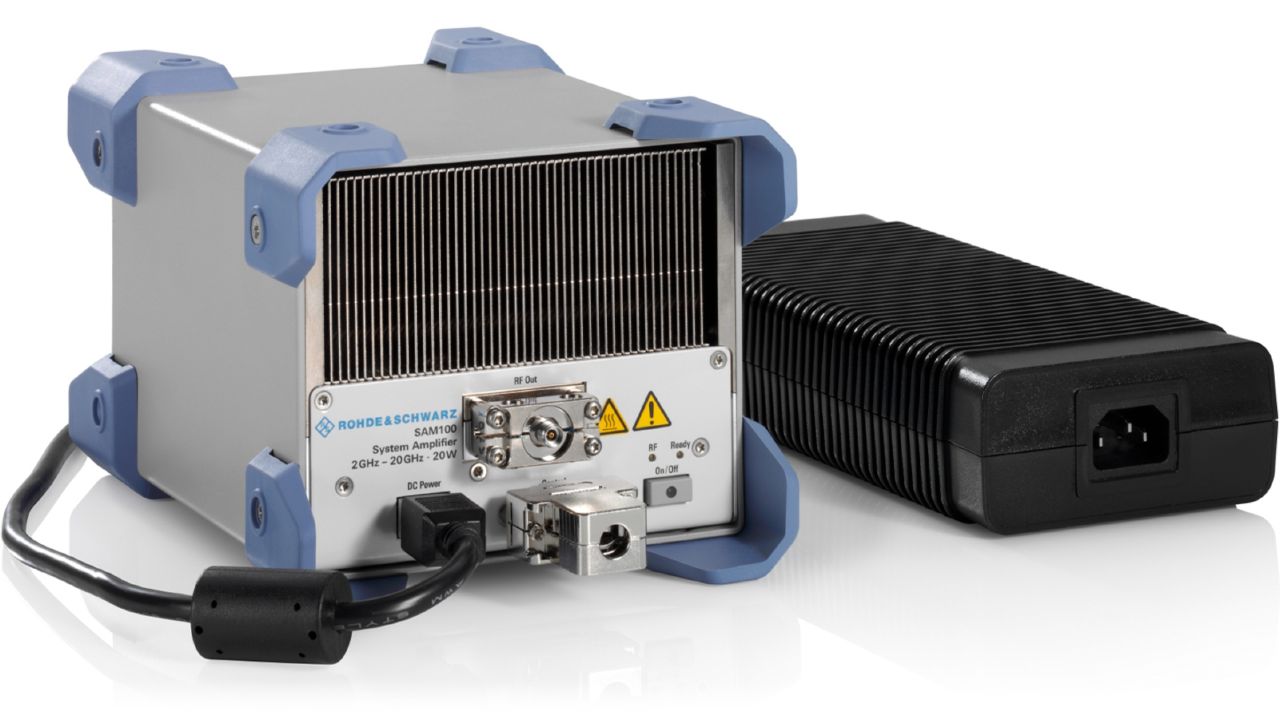

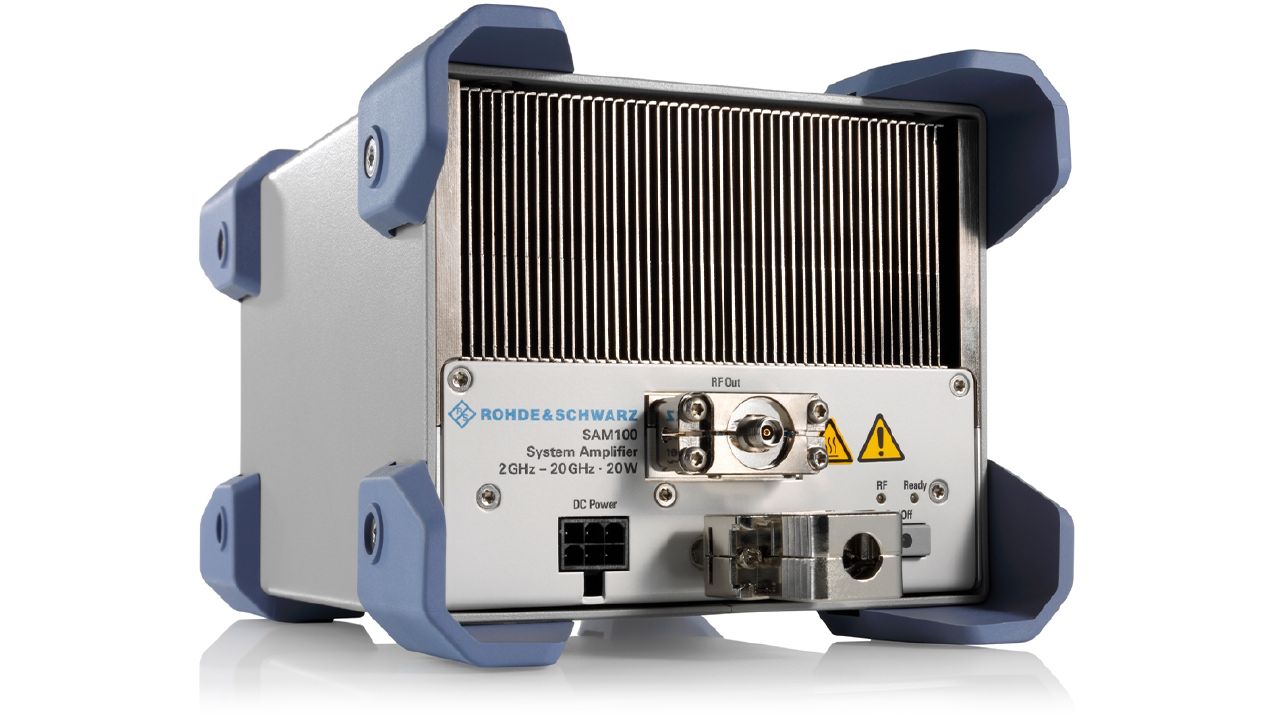

R&S®SAM100
系統放大器（2 GHz – 20 GHz，20 W，GaN-HEMT）
- 類別: 系統放大器
- 製造商: Rohde & Schwarz
- 頻率範圍: 2 GHz - 20 GHz
- 輸出功率（Psat）: 20 W
- 雜訊指數: < 8 dB
- 雜訊功率密度: << –100 dBm（1 Hz）
- 技術: GaN-HEMT 固態技術
- 熱設計: 熱管技術（Heat Pipe）
- 頻寬（decade）: 1 個十倍頻（2 GHz – 20 GHz）
- 支援調變格式: AM、FM、PM、PhiM、OFDM
- 安裝形式: 19" 機架、PXI 機框、桌上型行動裝置
- 控制介面: 數位控制介面（適用於 ATE 自動測試系統）
- RF 接頭: 2.92 mm 或 3.5 mm（專利插拔系統，可選換）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®SAM100 系統放大器是一款超寬頻固態微波放大器，頻率範圍涵蓋 2 GHz 至 20 GHz（跨越一個十倍頻帶）。憑藉高達 20 W 的輸出功率、出色的線性度以及極低的雜訊特性（雜訊指數 < 8 dB），SAM100 非常適合作為緊湊型系統放大器，廣泛應用於設計驗證測試（DVT）、產品驗證測試（PVT）及 EMC 測試環境。在結合 R&S 訊號產生器、頻率分析儀或網路分析儀的量測系統中，可作為驅動級或增益補償放大器，對量測訊號進行放大。SAM100 同時是傳統行波管放大器（TWT）及多頻段窄頻單一放大器組合的出色替代方案。採用最新 GaN-HEMT 技術搭配熱管散熱設計，實現極高功率密度，雜訊功率密度低至 << –100 dBm（1 Hz）。模組化、緊湊的結構設計，使其可靈活整合至 19" 系統機架、PXI 機框，亦可作為桌上型行動裝置使用；數位控制介面更使其易於整合至自動化測試系統（ATE）。
主要特點
- 超寬頻放大：頻率範圍 2 GHz – 20 GHz，跨越一個十倍頻帶，可替代多個窄頻放大器組合
- 高輸出功率：Psat 達 20 W，具備出色線性度，適合多種調變格式（AM、FM、PM、PhiM、OFDM）
- 低雜訊性能：雜訊指數 < 8 dB，雜訊功率密度 << –100 dBm（1 Hz），確保量測信號純淨
- GaN-HEMT 固態技術：最新寬能隙半導體工藝，高效率、高可靠度，免去行波管放大器的維護負擔
- 熱管散熱設計：先進熱管技術實現最高功率密度，有效控制機體溫度，確保穩定長時間運作
- 模組化緊湊設計：可安裝於 19" 機架（單框最多 3 台）、PXI 機框或桌上型行動配置，部署彈性高
- 數位控制介面：支援整合至自動化測試系統（ATE），提升量測自動化效率
- 專利可替換 RF 接頭：出廠可選配 2.92 mm 或 3.5 mm 微波接頭，適應不同量測系統需求
典型應用
- 設計驗證測試（DVT）與產品驗證測試（PVT）：作為 RF 元件及裝置測試的訊號驅動或增益補償放大器
- EMC 電磁相容測試：提供穩定、寬頻的放大訊號，滿足 EMC 測試環境的功率需求
- 自動化測試系統（ATE）整合：數位控制介面使其易於嵌入生產線或實驗室自動化測試平台
- 多頻段 RF/微波元件測試：單台設備涵蓋 2–20 GHz 全頻段，簡化多頻段測試系統架構
- 行波管放大器（TWTA）替代方案：固態設計免去 TWT 預熱時間與維護成本，提升測試效率
配置您的 R&SSAM100
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
3 項可選
3
配件
2 項可選可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®SAM100-0220-20 (5358.9005K50) | 2 GHz - 20 GHz / 20 W | 詢價 → |
