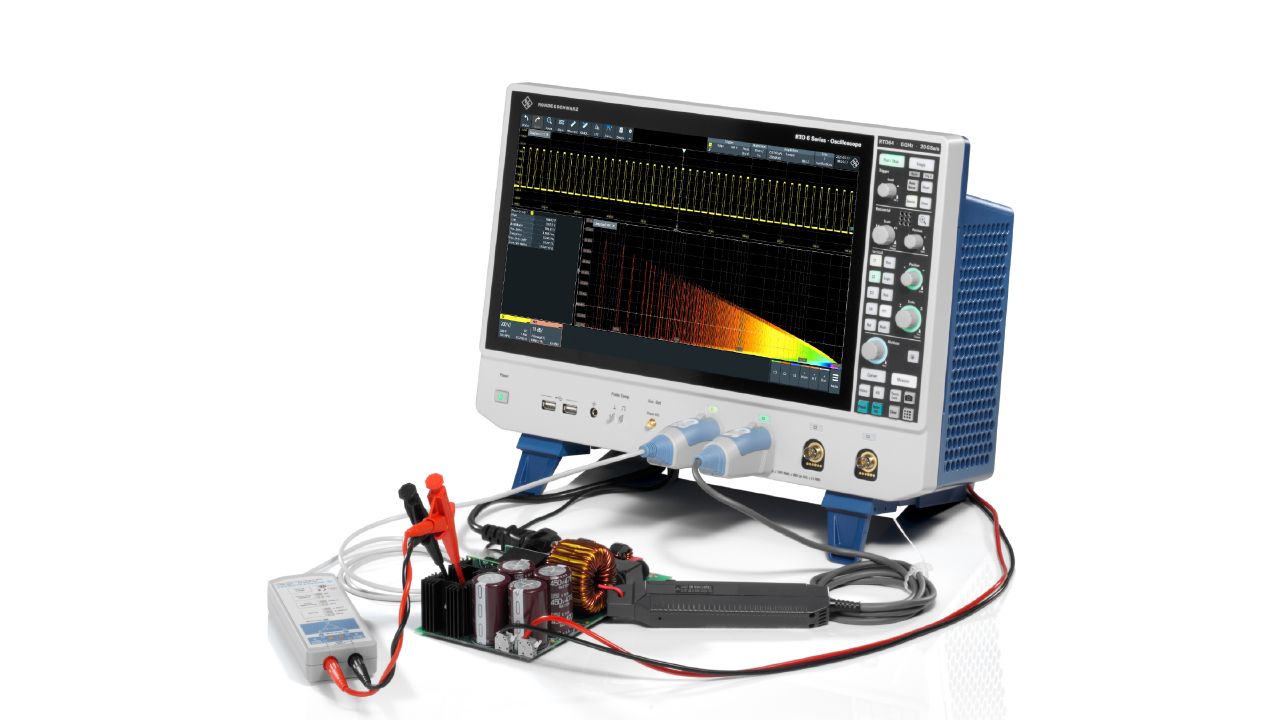

R&S®RTO6 系列 高階桌上型示波器

R&S®RTO6 系列
高階桌上型示波器

  • 類別: 示波器
  • 製造商: Rohde & Schwarz
  • 頻寬: 600 MHz / 1 GHz / 2 GHz / 3 GHz / 4 GHz / 6 GHz
  • 取樣率: 最高 20 GSa/s
  • ADC 解析度: 16-bit 高解析模式（HD Mode）
  • 通道數: 4 類比通道 + 選配 16 數位通道（MSO）
  • 記憶體深度: 標配 200 Mpts，可選配擴充至 2 Gpts
  • 波形擷取率: 最高 1,000,000 waveforms/s
  • 顯示器: 15.6 吋全高清電容式觸控螢幕
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®RTO6 為 Rohde & Schwarz 高階桌上型示波器系列，採用獨家 ASIC 處理架構，結合 15.6 吋全高清觸控螢幕、數位觸發與深度記憶體，可達到每秒 100 萬筆波形的擷取率，並支援 16-bit HD 高解析模式。提供 600 MHz 至 6 GHz 六種頻寬選擇，廣泛應用於電源完整性、抖動分析、序列匯流排除錯與符合性測試。

主要特點

  • 取樣率最高 20 GSa/s，波形擷取率達 1,000,000 wfm/s
  • 16-bit HD 高解析模式，9.4 ENOB 低雜訊前端
  • 數位觸發系統與 Zone Trigger 區域觸發
  • 全頻段平坦頻率響應
  • 記憶體分段擷取，可擴充至 2 Gpts
  • 內建頻譜分析、抖動分析與電源量測工具
  • 支援 16 通道 MSO 邏輯分析（B1）
  • 內建函數產生器（B6）與 16 GHz 差動脈衝源（B7）

典型應用

  • 汽車電子（CAN/CAN-FD/CAN-XL/LIN/FlexRay/車載乙太網路）
  • 航太與國防（MIL-STD-1553、ARINC 429、SpaceWire）
  • 高速數位介面（PCIe、USB、DDR、MIPI）符合性測試
  • 電源完整性與電源軌雜訊分析
  • 序列匯流排除錯與通訊協定解碼
  • EMI 與 ESD 脈衝測試
配置工具

配置您的 R&SRTO6 系列

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

1 個型號
1 / 6
2

硬體選配

23 項可選
2 / 6
3

軟體選配 (K-options)

39 項可選
3 / 6
4

探棒

36 項可選
4 / 6
5

PC 軟體

40 項可選
5 / 6
6

配件

16 項可選
6 / 6

可用機型 ／ 型號變體

本系列提供以下 6 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
RTO644 通道 / 600 MHz詢價 →
RTO64-B2014 通道 / 1 GHz詢價 →
RTO64-B2024 通道 / 2 GHz詢價 →
RTO64-B2034 通道 / 3 GHz詢價 →
RTO64-B2044 通道 / 4 GHz詢價 →
RTO64-B2064 通道 / 6 GHz詢價 →

選配項目 ／ 配件

RTO6-B1 16 通道 MSO 混合訊號（400 MHz, 5 GSa/s）
RTO6-B1E 數位擴充埠
RTO6-B6 2 通道任意波形產生器（500 MSa/s）
RTO6-B7 16 GHz 差動脈衝源
RTO6-B10 GPIB 介面
RTO6-B19 可移除式 SSD
RTO6-B104 記憶體擴充（4ch 400 Mpts / 2ch 800 Mpts）
RTO6-B110 記憶體擴充（4ch 1 Gpts / 2ch 2 Gpts）
RTO6-B2xx 系列 頻寬升級選項（600 MHz → 6 GHz）
RTO6-K12 抖動分析
RTO6-K13 時脈資料還原（CDR）
RTO6-K31 電源分析
RTO6-K37 頻譜分析
RTO6-K39 Python 數學介面
RTO6-K121/K126 通道去嵌入與等化
RTO6-K133/K134 進階抖動與雜訊分解
RTO6-K135 PAM-N 分析
RTO6-K136 進階眼圖分析
RTO6-K155 ESD 脈衝測試（IEC61000-4-2）
RTO6-K500-K590 序列匯流排觸發與解碼（I2C/SPI/UART/CAN/LIN/USB/MIPI 等）
RTO6-K21-K92 符合性測試套件（USB 2.0、Ethernet、PCIe、MIPI D-PHY、DDR3/LPDDR3、eMMC）
RT-ZP10 500 MHz 被動探棒（10:1）
RT-ZS10/ZS20/ZS30/ZS60 1/1.5/3/6 GHz 主動單端探棒
RT-ZD10/ZD20/ZD30/ZD40 1/1.5/3/4.5 GHz 主動差動探棒
RT-ZM15/ZM30/ZM60/ZM90 1.5/3/6/9 GHz 模組化探棒系統
RT-ZPR20/ZPR40 2/4 GHz 電源軌探棒
RT-ZHD15/ZHD16/ZHD60 高壓差動探棒
RT-ZC02-ZC31 電流探棒（20 kHz–120 MHz）
RT-ZVC02/ZVC04 多通道電源探棒
RT-ZZ80 8 GHz 傳輸線探棒
HZ-15 近場 EMC 探棒組
VSE PC/雲端向量訊號分析軟體平台
RTO6-K11 I/Q 軟體介面
VSE-K70/K91/K100 向量分析、WLAN、LTE、5G NR 解調套件
ScopeSuite (RTO6-K99) 符合性測試自動化
RTO6-Z1 前面板保護蓋
RTO6-Z3 軟式攜行袋
RTO6-Z4 硬式運輸箱
ZZA-RTO6 19 吋機架安裝套件
RT-ZF1-ZF20 符合性測試治具（USB、Ethernet、Automotive、Power Deskew）
