R&S®NGU 系列
高精度雙/四象限源測量單元（SMU）
- 類別: 源測量單元 (SMU)
- 製造商: Rohde & Schwarz
- 通道數: 1 通道
- 輸出功率: 最高 60 W（NGU201 / NGU401）
- 電壓範圍: 0 至 20 V（NGU201）／ −20 V 至 +20 V（NGU401 / NGU411）
- 輸出電流: 最高 ±8 A（≤6 V）／ ±3 A（>6 V）
- 電流量測範圍: nA 至 A 單次量測完成
- 高速資料擷取 (FastLog): 最高 500 kSa/s，最小 2 μs 取樣間隔
- 電壓恢復時間: < 30 μs（電壓優先模式）
- 電流恢復時間: < 50 μs（電流優先模式）
- 操作模式: 電壓優先 / 電流優先 / 高電容模式
- 工作象限: 雙象限（NGU201，可吸收電流）／ 四象限（NGU401、NGU411，可吸收與反向輸出）
- 顯示介面: 5 吋彩色觸控螢幕
- 標準介面: LAN (VXI-11)、USB、USB-TMC
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®NGU 系列是 Rohde & Schwarz 推出的高精度單通道源測量單元（SMU），整合精密直流電源與高動態範圍電流量測於單一儀器中，特別適合行動裝置、IoT 模組與電池供電產品的功耗分析。NGU 提供雙象限（NGU201）或四象限（NGU401 / NGU411）架構，可同時作為電源與電子負載使用，並透過 FastLog 高速資料擷取功能以最高 500 kSa/s 取樣率捕捉從 nA 到 A 的瞬態電流變化，無需更換量程。電壓與電流優先模式、高電容模式及 <30 μs 的快速回復時間，確保在動態負載下仍能維持穩定供電與精準量測。
主要特點
- 雙/四象限架構，可同時作為電源與電子負載（電流源/吸收）
- FastLog 高速資料擷取最高達 500 kSa/s，最小 2 μs 取樣間隔
- 獨家「ammeter」設計，單次量測即可涵蓋 nA 至 A 全電流範圍，無需切換量程
- 電壓優先與電流優先操作模式，並提供高電容模式以驅動大電容負載
- 電壓優先模式下回復時間 < 30 μs，電流優先模式下 < 50 μs
- 內建電池模擬（NGU-K106）與數位電壓表（NGU-K104）軟體選項

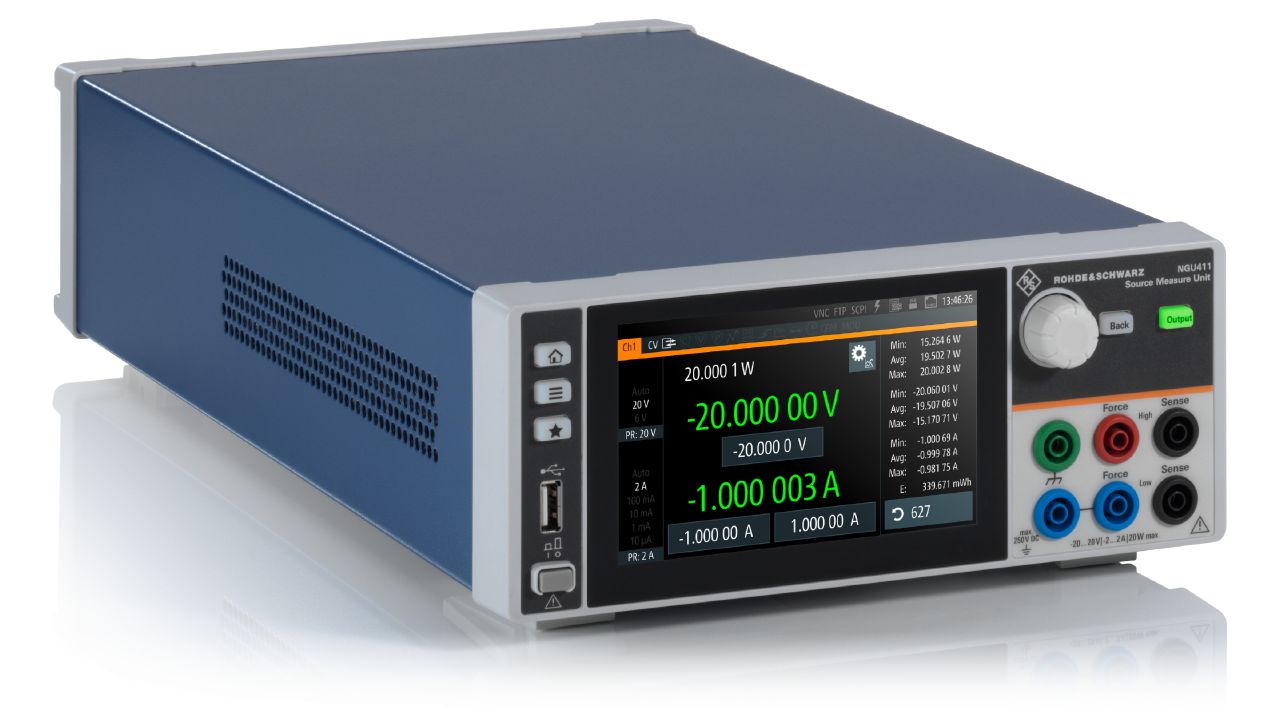

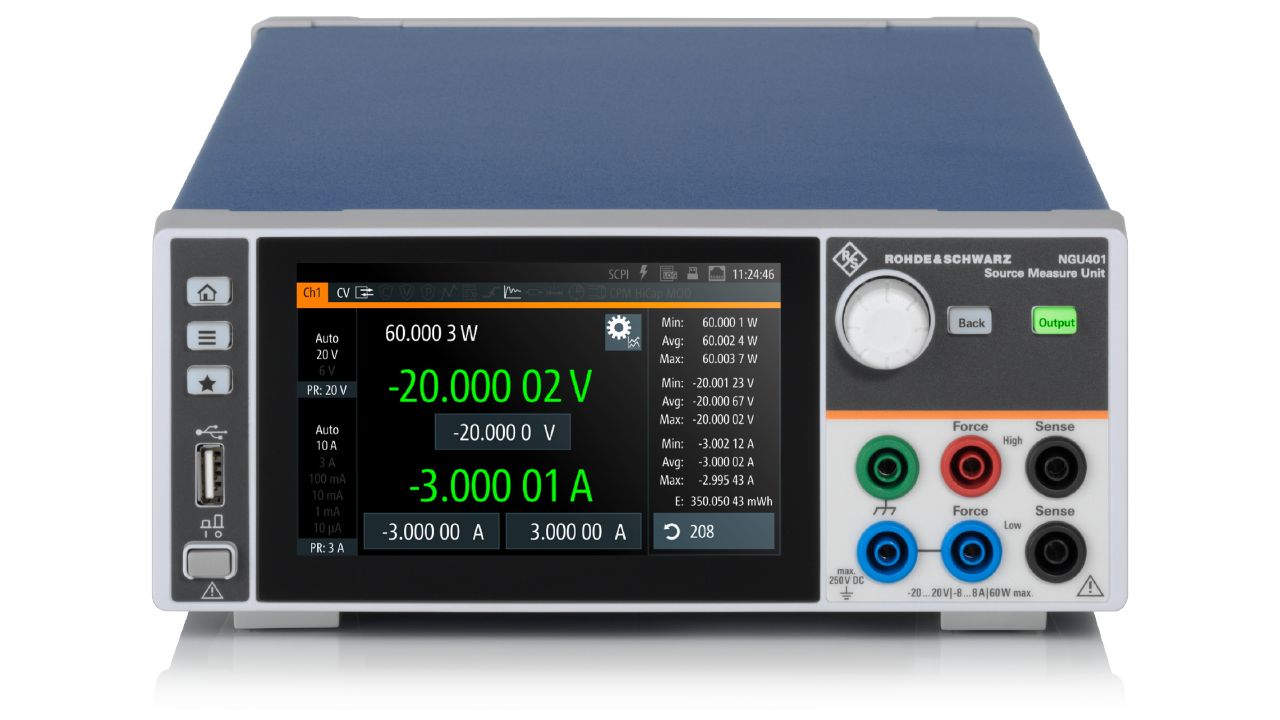

- 5 吋彩色觸控螢幕，圖形化操作介面與即時 V/I 波形顯示

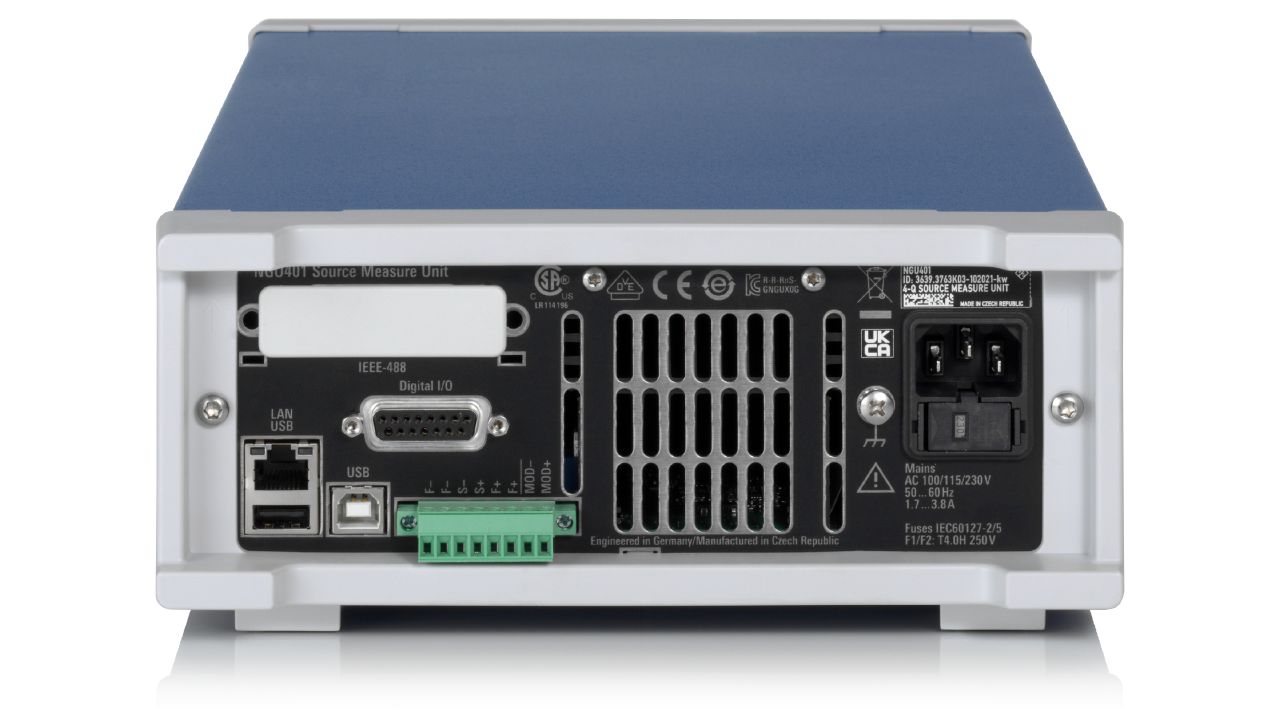

- 標配 LAN、USB、USB-TMC 介面，並支援 SCPI 遠端控制（可選配 GPIB）
典型應用
- 電池供電裝置之功耗分析與電池壽命預測
- 行動電話、穿戴式裝置與 IoT 模組的待機/傳輸模式電流量測
- 電池模擬與充放電特性測試（搭配 NGU-K106 選項）
- LED 與半導體元件之 I-V 特性曲線量測
- 電壓驟降（voltage drop）與電源異常情境模擬
- 無線通訊模組（Wi-Fi、藍牙、蜂巢式）供電與峰值電流分析
- 汽車電子與車載 ECU 之電源完整性測試
