R&S®NGM200 系列
電池模擬／雙象限高精密電源供應器（FastLog 500 kSa/s）
- 類別: 電源供應器
- 製造商: Rohde & Schwarz
- 通道數: 1 或 2 通道（NGM201 / NGM202）
- 電壓範圍: 0 V 至 20 V（每通道）
- 最大電流: 6 A（≤ 6 V）／ 3 A（> 6 V）
- 每通道最大功率: 60 W（雙通道合計 120 W）
- 架構: 兩象限（雙向 source / sink）
- 讀回解析度（電壓）: 最低 5 µV
- 讀回解析度（電流）: 最低 10 nA（6½ 位數）
- FastLog 取樣率: 500 kSa/s（2 µs 解析度）
- 負載暫態恢復時間: < 30 µs
- 輸出殘餘雜訊: < 500 µV(RMS)
- 顯示介面: 5 吋觸控彩色螢幕
- 通訊介面: USB、LAN（VXI-11）、Wi-Fi、USB-WLAN、GPIB（選配）
- 尺寸（W×H×D）: 222 × 97 × 436 mm（半 19 吋／2 HU）
- 重量: 7.2 – 7.4 kg
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®NGM200 系列為兩象限高精密電源供應器，專為電池模擬與動態負載特性測試而設計。具備可程式化電池模型（含開路電壓、內阻與荷電狀態 SoC），可即時模擬不同放電曲線下的電池行為，是行動裝置、IoT 與穿戴式產品功耗驗證的最佳選擇。內建 FastLog 高速資料記錄（500 kSa/s）與 < 30 µs 快速負載暫態恢復，可精準擷取喚醒脈衝、射頻突波等瞬間電流變化。提供 NGM201（單通道）與 NGM202（雙通道）兩款型號，每通道輸出 0–20 V / 60 W，並具備 6½ 位數讀回解析度（5 µV / 10 nA）。
主要特點
- 兩象限（source / sink）架構，可作為電源或電子負載使用，支援雙向能量流動
- 電池模擬功能（NGM-K106）內建開路電壓、內阻與荷電狀態（SoC）模型，模擬真實電池行為

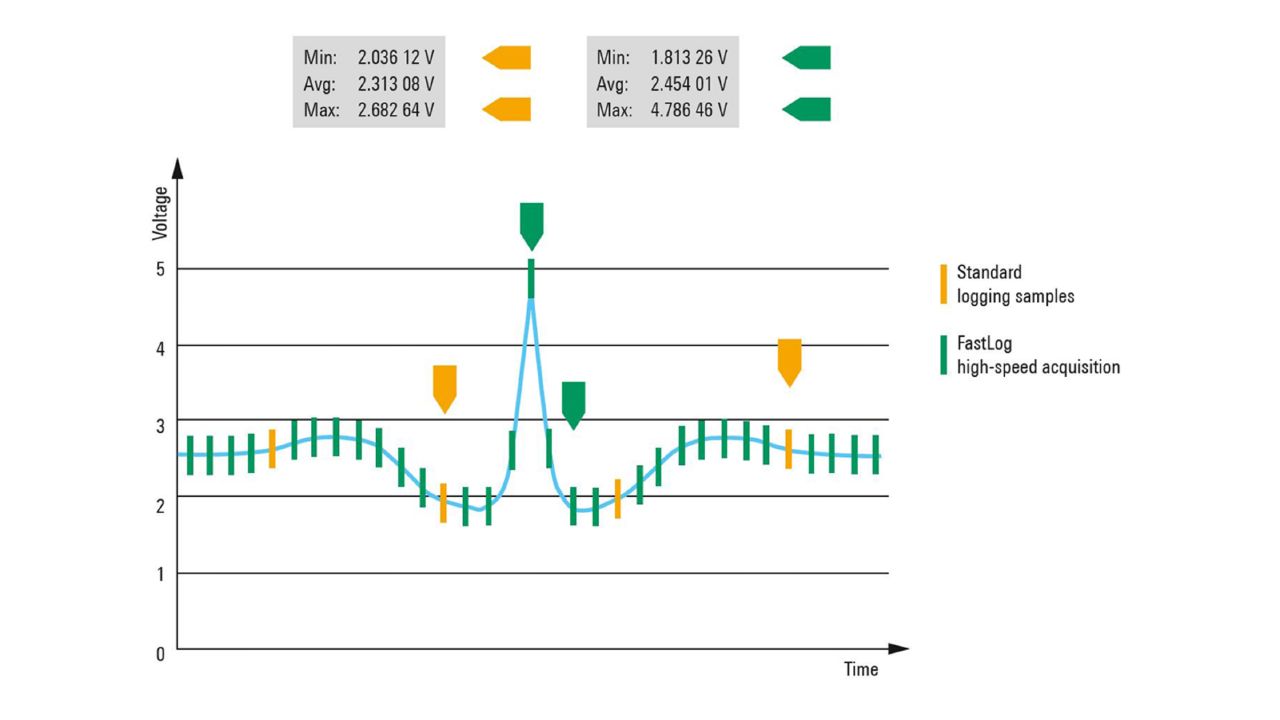

- FastLog 高速資料擷取，取樣率達 500 kSa/s（2 µs 解析度），完整記錄喚醒脈衝與射頻突波

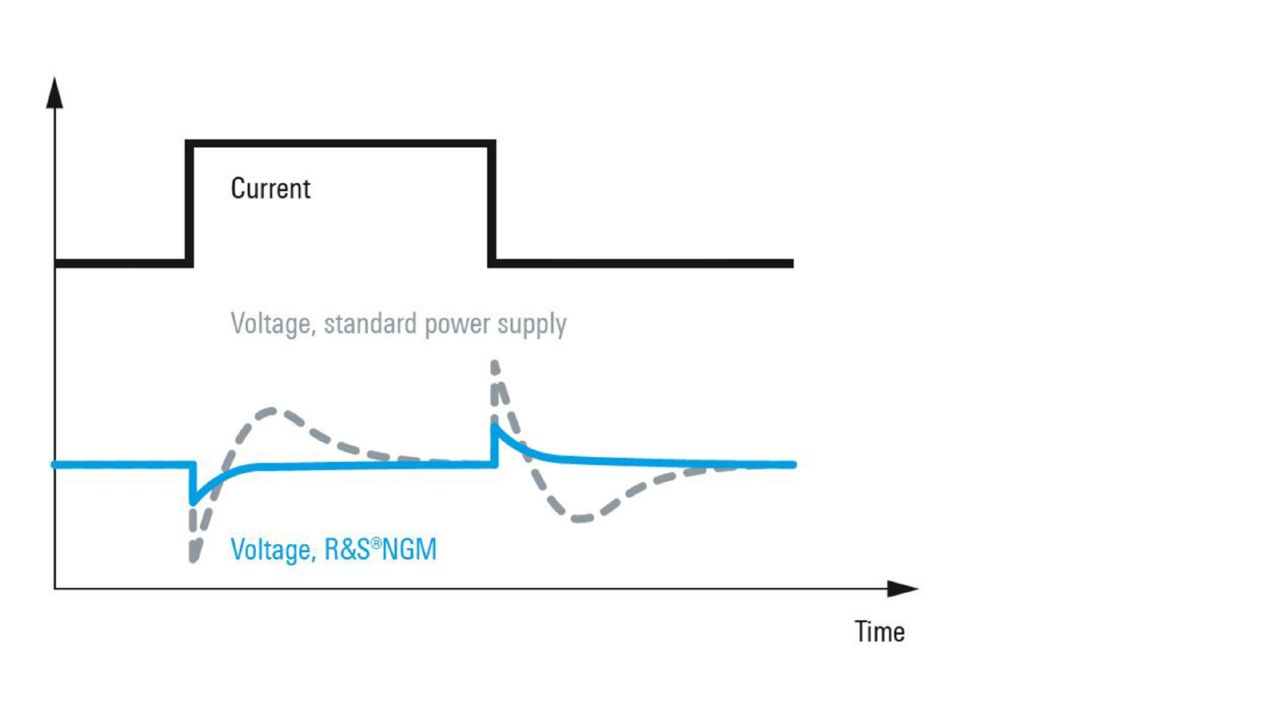

- 快速負載暫態恢復時間 < 30 µs，輸出於動態負載變化下仍維持穩定
- 6½ 位數高解析度讀回，電壓 5 µV／電流 10 nA，量測範圍涵蓋 nA 至 A 級電流
- 低雜訊輸出 < 500 µV(RMS)，適合敏感類比與 RF 電路供電

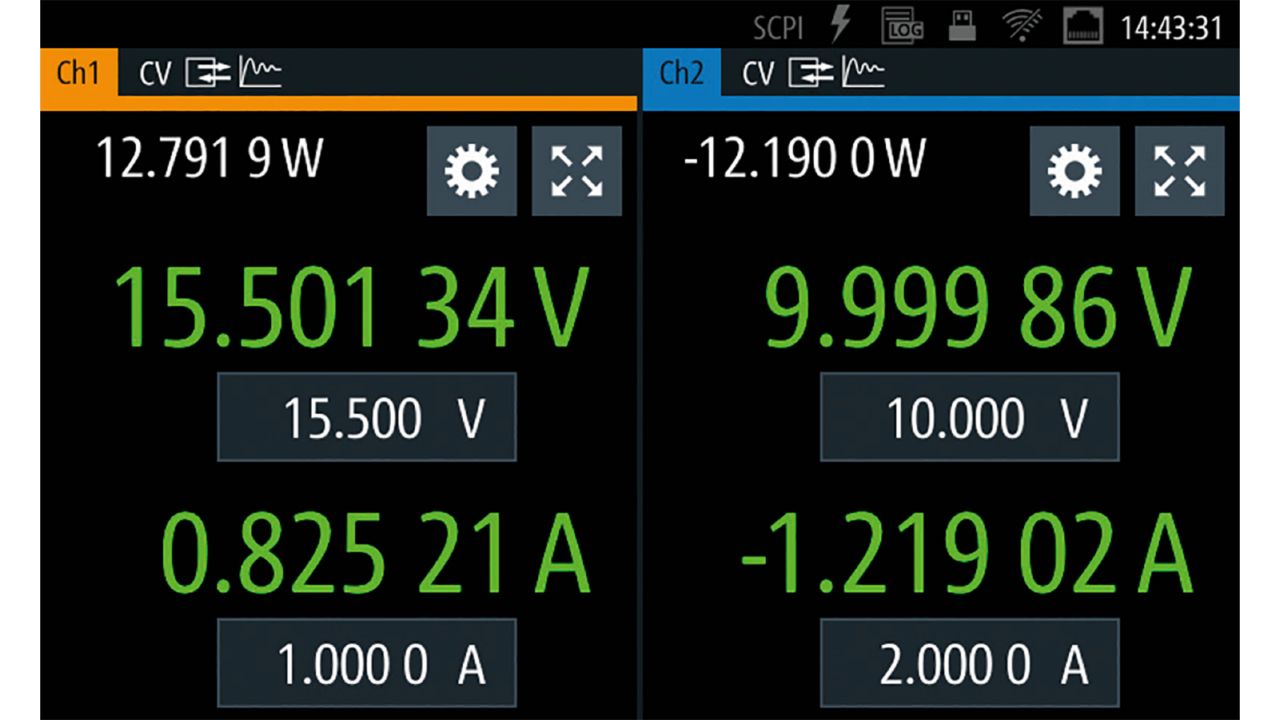

- 5 吋觸控彩色螢幕，操作直覺，支援多種圖形化量測顯示
- 內建任意函式產生（ArbWave）功能，可重現實際工作電壓波形
- 完整通訊介面：USB、LAN（VXI-11）、Wi-Fi、可選 GPIB，方便整合至自動測試系統
- 半 19 吋 2 HU 機箱設計，可選 19 吋機架安裝套件
典型應用
- 鋰電池與行動裝置電池特性分析（充放電曲線、內阻模擬）
- IoT、穿戴式裝置與行動電話功耗（current consumption）量測與最佳化
- 電壓驟降／電池老化情境模擬（汽車電子、車載 ECU 12 V 電源測試）
- 射頻模組瞬時電流脈衝擷取與分析
- 敏感類比、ADC／DAC 與 RF 電路低雜訊供電
- 電子負載應用：對 DUT 的反向電流回灌與吸收
- 研發實驗室與生產線高精密 DC 電源供應
