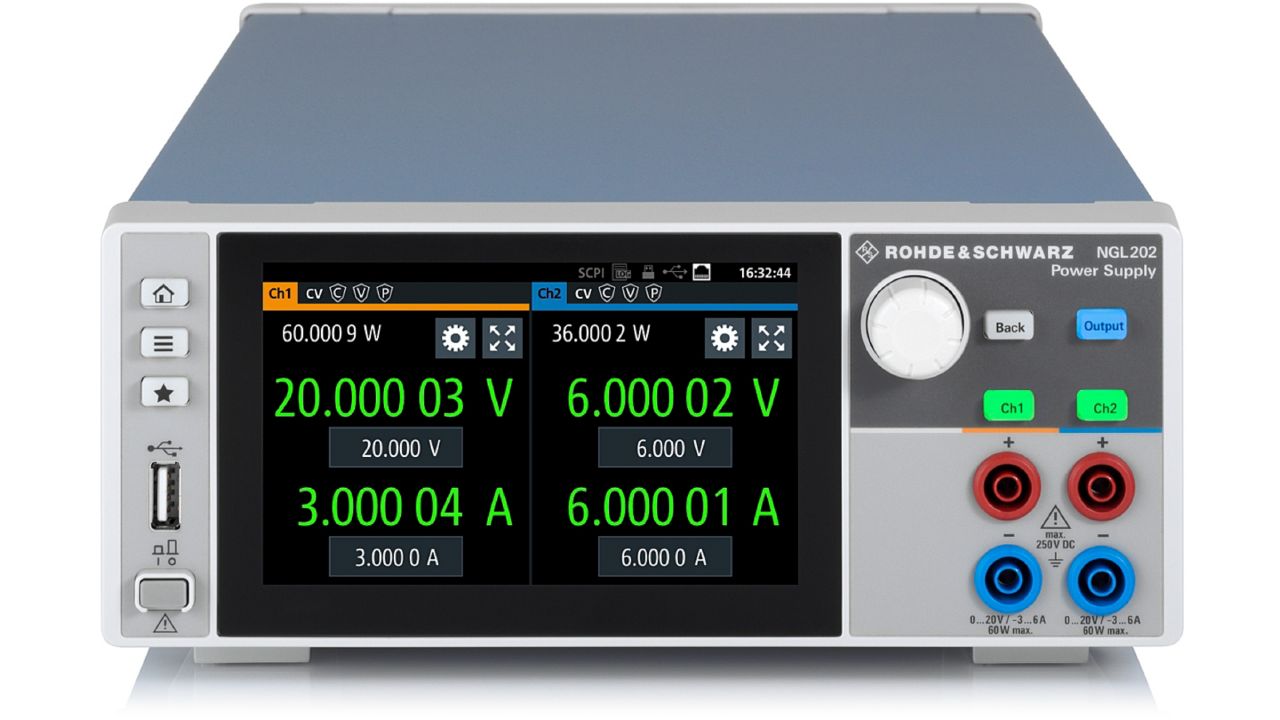

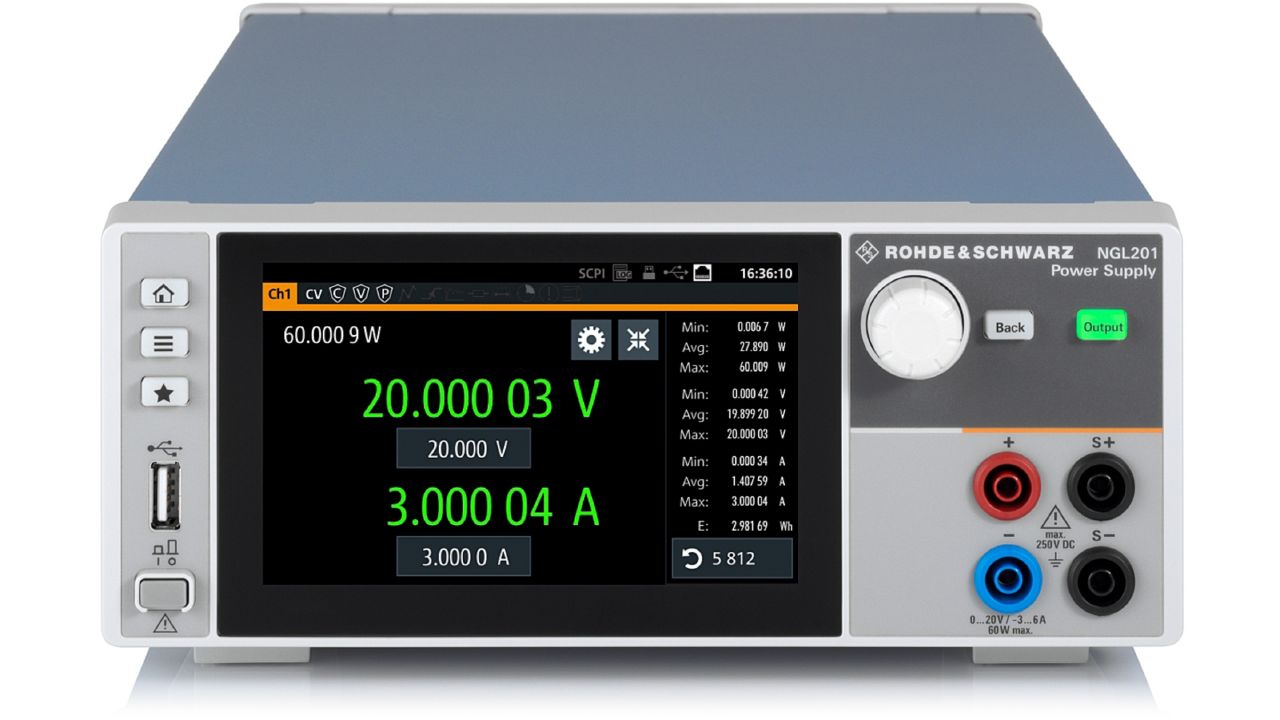

R&S®NGL200 系列
雙象限線性直流電源供應器（可吸收電流，最高 120 W）
- 類別: 電源供應器
- 製造商: Rohde & Schwarz
- 輸出通道數: 1（NGL201）／ 2（NGL202）
- 輸出電壓: 0 V 至 20 V／通道
- 輸出電流: ≤6 V 時 0–6 A；>6 V 時 0–3 A／通道
- 最大輸出功率: 60 W／通道（NGL202 共 120 W）
- 運作象限: 兩象限（可源出與吸入電流）
- 電壓紋波／雜訊: < 500 µV RMS、< 2 mV pk-pk（20 Hz–20 MHz）
- 電流紋波: < 1 mA RMS
- 負載暫態恢復時間: < 30 µs（±20 mV 範圍內）
- 電壓編程解析度: 1 mV
- 電流編程解析度: 0.1 mA
- 電壓讀值解析度: 10 µV（6½ 位元）
- 電流讀值解析度: 10 µA（6½ 位元）
- 電壓讀值精度: ±(0.02% + 2 mV)
- 電流讀值精度: ±(0.05% + 250 µA)
- 顯示器: 5 吋 TFT 觸控螢幕（800 × 480）

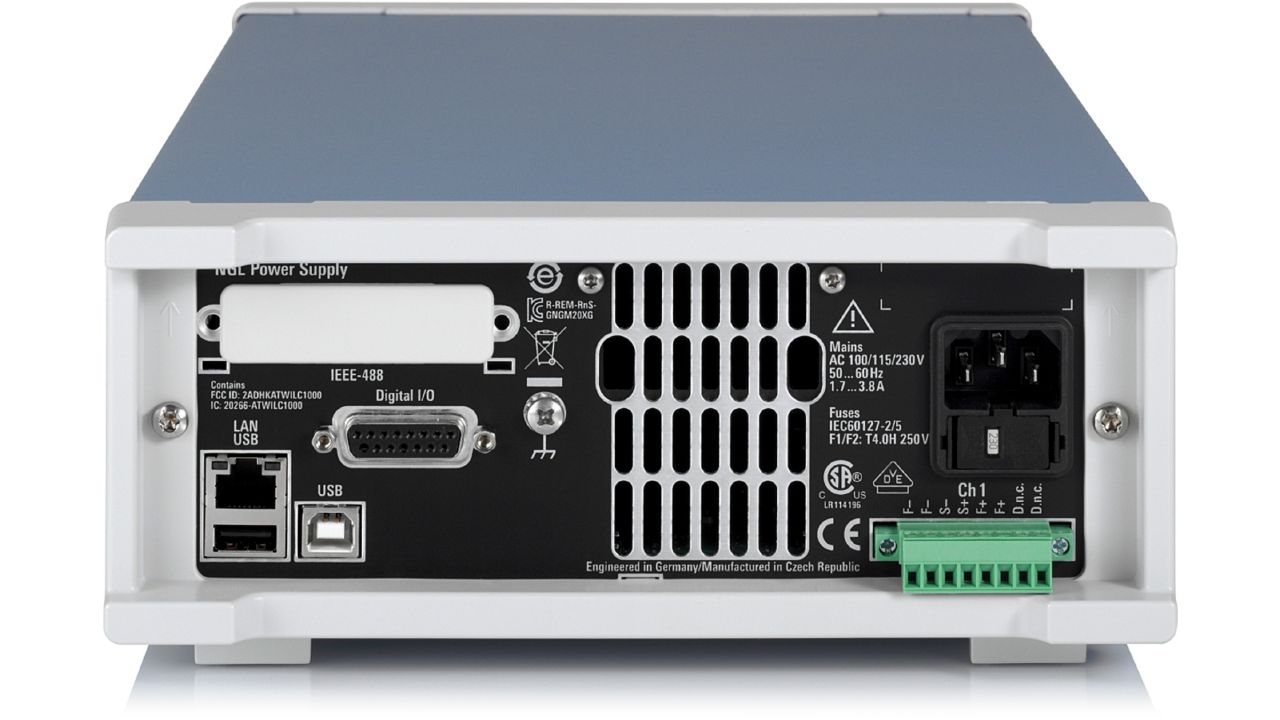

- 標準介面: USB、LAN（VXI-11）；選配 WLAN、GPIB
- 保護功能: OVP、OCP、OPP、OTP、電子保險絲
- 尺寸 (W × H × D): 222 mm × 97 mm × 436 mm
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®NGL200 系列為兩象限線性直流電源供應器，可同時作為電源（source）與電子負載（sink）使用，能即時吸收回流電流，特別適合電池供電裝置的真實情境模擬與電池充放電測試。其超快的負載暫態恢復時間（< 30 µs）能精確重現行動裝置或 IoT 模組在睡眠與發射模式之間瞬間切換時的大幅電流變化，並維持輸出電壓穩定。內建 6½ 位元高解析度量測與資料記錄功能，使其同時具備電源供應與精密電流分析儀的能力，是現代行動通訊、物聯網及電池研發實驗室的理想機台。
主要特點
- 兩象限運作架構，可自動於源出（source）與吸入（sink）模式之間切換，真實模擬電池行為
- 極快負載暫態恢復時間 < 30 µs（±20 mV 範圍內），完美對應行動／IoT 裝置睡眠↔發射切換的瞬時負載變化
- 6½ 位元高解析度電壓、電流與功率讀值，無須換檔即可精確量測 µA 級待機電流至 A 級突波電流
- 極低紋波與雜訊：電壓 < 500 µV RMS、< 2 mV pk-pk，電流 < 1 mA RMS，適合敏感類比電路供電
- 線性穩壓設計，避免切換式電源對受測物造成的高頻干擾
- 5 吋彩色觸控螢幕搭配旋鈕操作，圖形化介面直覺易用
- 內建高速資料記錄功能，可長時間記錄電壓／電流／功率變化以供分析
- 完整保護功能：OVP、OCP、OPP、OTP 及可程式電子保險絲（FuseLink）
- 標準配備 USB 與 LAN（VXI-11）遠端控制介面，並可選配 WLAN 與 IEEE-488（GPIB）模組
典型應用
- 鋰電池與可充電電池的充放電循環測試與特性量測
- 智慧型手機、穿戴裝置與 IoT 模組的功耗分析
- 行動通訊裝置睡眠／發射模式瞬間電流變化模擬
- 電池供電產品的低電量、電壓跌落與瞬態情境重現
- 對電源雜訊敏感的類比、射頻與感測器電路供電
- 研發、製造與品保階段的精密 DC 電源測試
