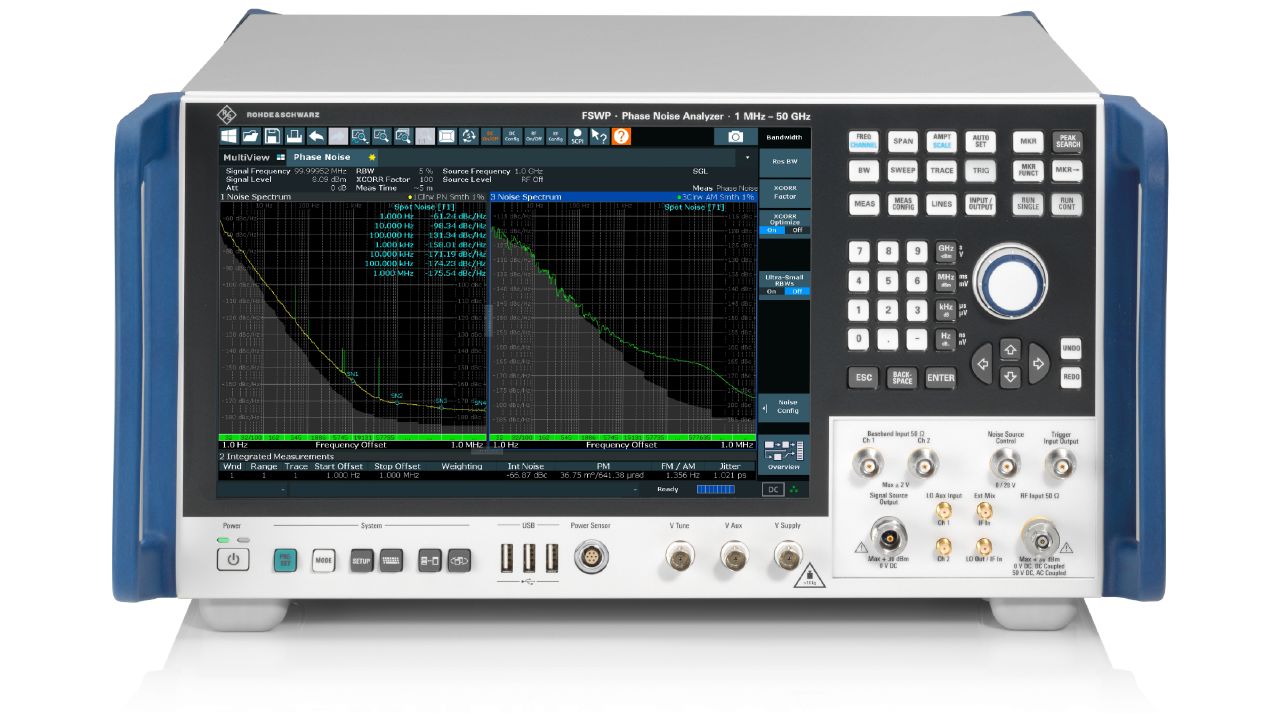

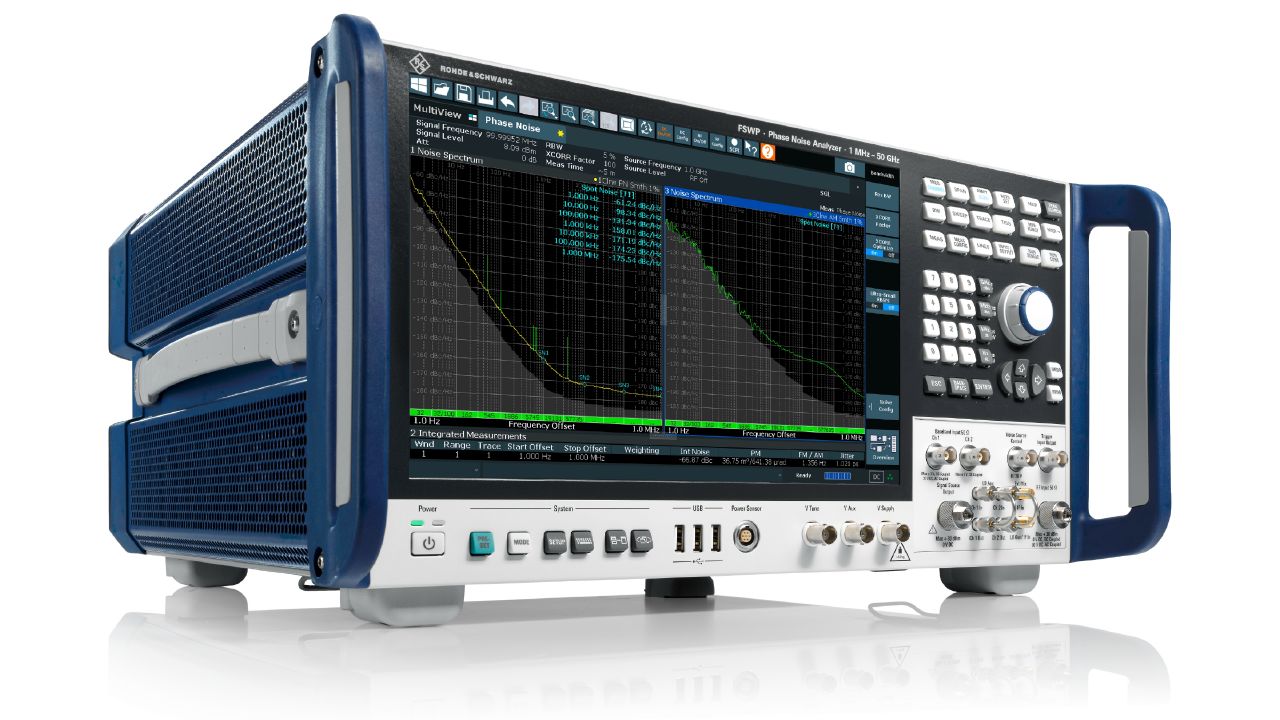

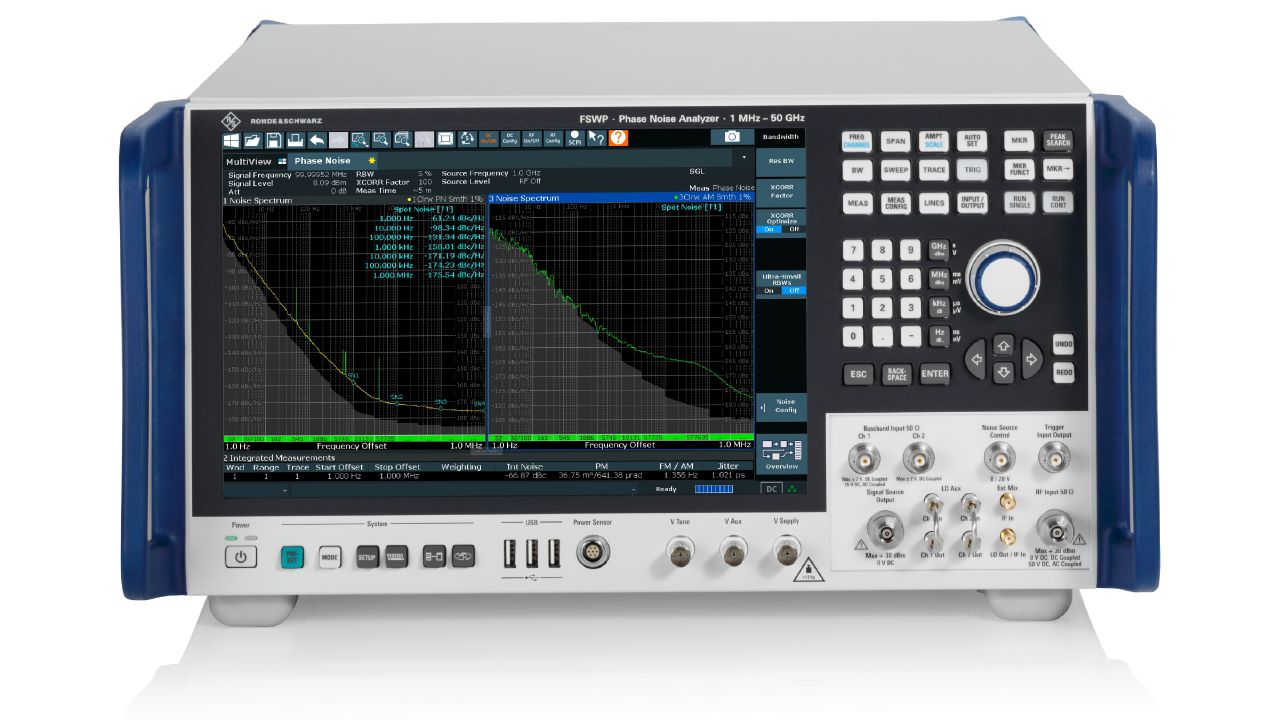

R&S®FSWP
相位雜訊分析儀與 VCO 測試儀（1 MHz – 50 GHz）
- 類別: 相位雜訊分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍（FSWP8）: 1 MHz – 8 GHz
- 頻率範圍（FSWP26）: 1 MHz – 26.5 GHz
- 頻率範圍（FSWP50）: 1 MHz – 50 GHz
- 頻率範圍（含外部混頻器擴充）: 最高 325 GHz
- 相位雜訊底限: < –166 dBc/Hz（1 GHz，10 kHz 偏移）
- 分析頻寬（標準）: 最高 320 MHz
- 分析頻寬（B80 選項）: 80 MHz
- 分析頻寬（B8E 選項）: 40 MHz
- 最大頻率偏移（相位雜訊）: 30 MHz
- 暫態分析頻寬: 最高 8 GHz
- 內部訊號源頻率（殘留相位雜訊量測）: 最高 54 GHz
- 艾倫方差最小偏移量: 1 μHz
- 艾倫方差最大平均時間: 1,000,000 s
- 交叉相關技術: 支援（同步振幅與相位雜訊量測）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®FSWP 是一款高靈敏度相位雜訊分析儀，結合極低雜訊內部訊號源與交叉相關技術，可在數秒內完成雷達振盪器等穩定訊號源的相位與振幅雜訊量測。本儀器整合頻譜分析、向量訊號分析及 VCO 特性量測等功能於單一平台，頻率範圍最高可透過外部混頻器擴充至 325 GHz，適用於航太、國防、通訊及雷達等高要求應用領域。
主要特點
- 交叉相關技術：支援 CW 與脈衝訊號的高靈敏度同步振幅與相位雜訊量測
- 業界最快量測速度：硬體加速訊號處理，以最少交叉相關次數實現即時相位雜訊量測
- 無與倫比的靈敏度：內建低雜訊訊號源性能優於市面上多數商用訊號產生器
- 脈衝訊號分析：自動化脈衝參數偵測，支援雷達訊號源的相位雜訊量測
- VCO 自動化特性量測：量測調諧電壓對應的頻率、功率、調諧斜率及相位雜訊

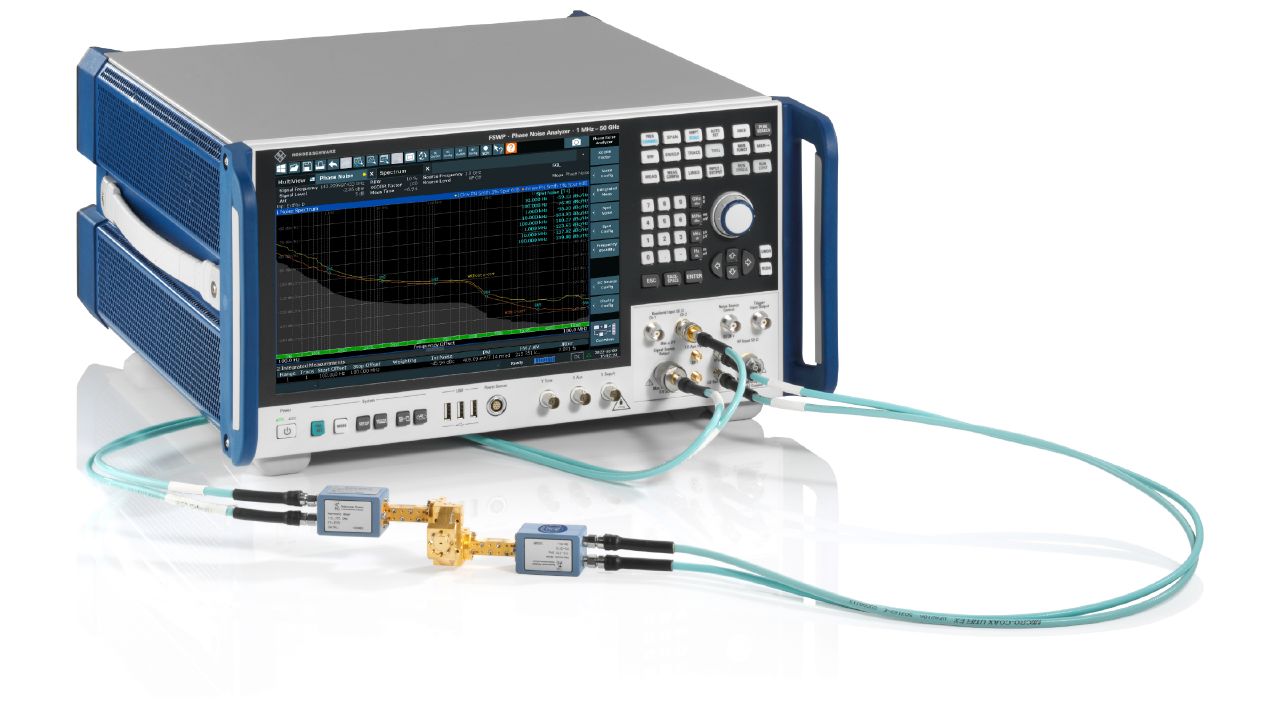

- 殘留相位雜訊量測：利用內部或外部訊號源量測元件附加雜訊，反映真實工作條件
- 艾倫方差計算：由相位雜訊資料直接運算頻率穩定度指標

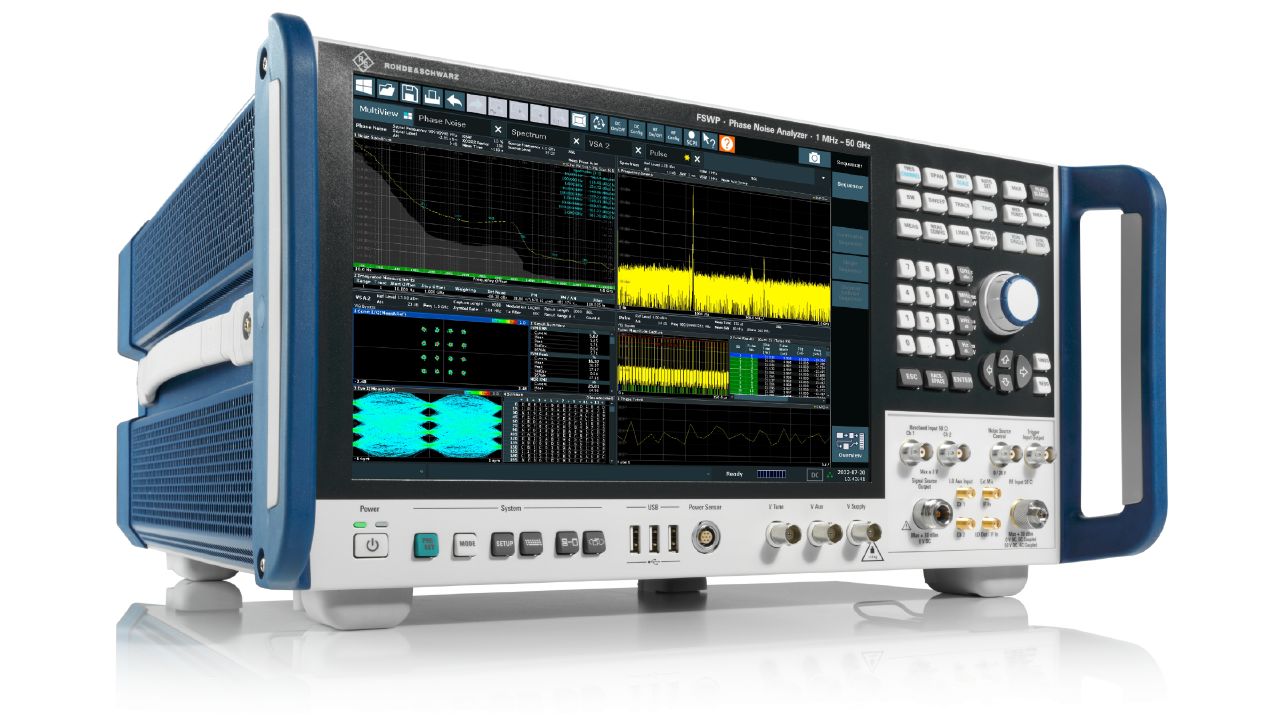

- 多功能整合：頻譜分析、向量訊號分析、暫態量測於單一儀器完成
- 頻率擴充至 325 GHz：透過外部混頻器 FS-Z 系列支援毫米波量測
典型應用
- 雷達系統訊號源驗證
- DRO（介質諧振振盪器）與 OCXO（恆溫晶體振盪器）測試
- 元件開發階段 VCO 特性量測
- 軍事與航太脈衝訊號源特性量測
- 元件附加相位雜訊量測
- PLL（鎖相迴路）暫態響應分析
配置您的 R&SFSWP
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
15 項可選
3
軟體選配 (K-options)
16 項可選
4
PC 軟體
24 項可選
5
配件
15 項可選可用機型 ／ 型號變體
本系列提供以下 3 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®FSWP8 (1322.8003.09) | 1 MHz – 8 GHz / < –166 dBc/Hz @ 1 GHz, 10 kHz offset | 詢價 → |
| R&S®FSWP26 (1322.8003.27) | 1 MHz – 26.5 GHz / < –166 dBc/Hz @ 1 GHz, 10 kHz offset | 詢價 → |
| R&S®FSWP50 (1322.8003.51) | 1 MHz – 50 GHz / < –166 dBc/Hz @ 1 GHz, 10 kHz offset | 詢價 → |
