  3. R&S®FSW
R&S®FSW 旗艦級訊號與頻譜分析儀（2 Hz – 90 GHz，8.3 GHz 分析頻寬）

R&S®FSW
旗艦級訊號與頻譜分析儀（2 Hz – 90 GHz，8.3 GHz 分析頻寬）

  • 類別: 訊號與頻譜分析儀（旗艦）
  • 製造商: Rohde & Schwarz
  • 頻率範圍: 2 Hz – 8 / 13.6 / 26.5 / 43.5 / 50 / 67 / 85 GHz（視型號而定）
  • 相位雜訊: 典型值 –136 dBc/Hz（1 GHz，10 kHz 偏移）；typ. –133 dBc/Hz（10 GHz，10 kHz 偏移）
  • 最大分析頻寬: 8.312 GHz（可擴充）
  • 內建分析頻寬選項: 40 MHz / 80 MHz / 160 MHz / 320 MHz / 512 MHz / 1.2 GHz / 2 GHz / 4.4 GHz / 8.312 GHz
  • 即時頻譜分析頻寬: 最大 800 MHz，POI ≤ 15 µs

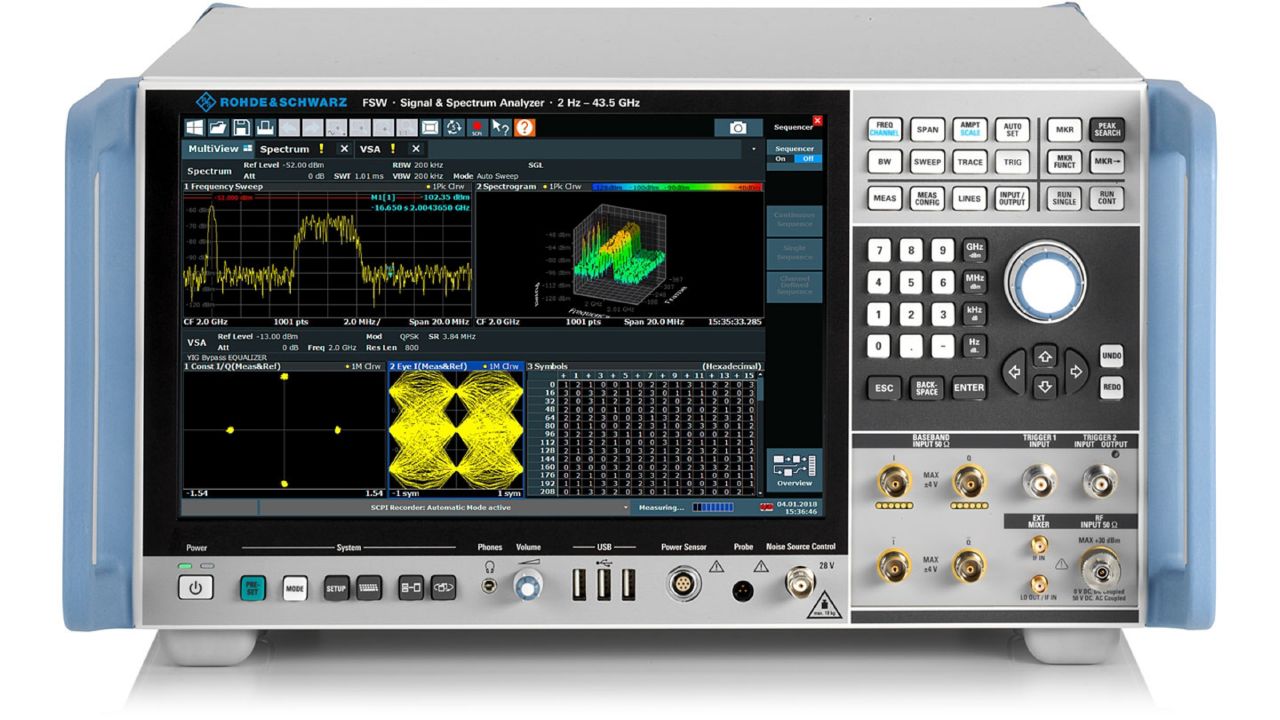

  • 顯示器: 12.1 吋高解析多點觸控，Windows 10 操作介面
  • 解析頻寬（RBW）: 最高 80 MHz（需選配）
  • 量測動態範圍: 業界最佳靈敏度與動態範圍，支援卓越 EVM 量測

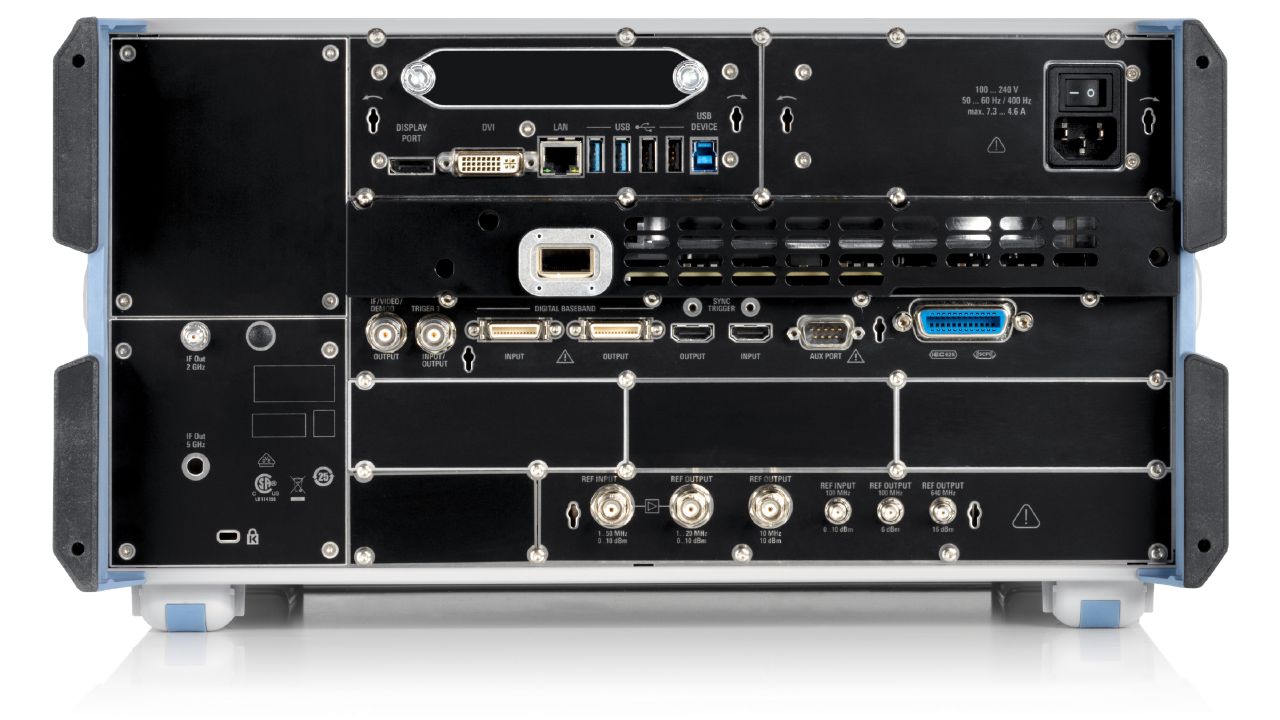

  • 連接界面: 數位基頻介面、類比基頻輸入、USB、外部混波器擴充至 325 GHz
  • 參考頻率: 標配內部參考，可選配 OCXO 高精度參考（FSW-B4）
  • 作業系統: Windows 10（64-bit）
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®FSW 訊號與頻譜分析儀是 Rohde & Schwarz 旗艦級量測平台，專為複雜通訊系統驗證與 RF/微波元件特性分析而設計。憑藉業界頂尖的低相位雜訊（typ. –136 dBc/Hz @ 1 GHz, 10 kHz 偏移）與最佳靈敏度，FSW 廣泛應用於 5G NR、雷達、衛星、航太與國防等前沿領域。內部分析頻寬最高可擴充至 8.3 GHz，即時頻譜分析頻寬達 800 MHz（POI ≤ 15 µs），搭配 12.1 吋多點觸控顯示器與 Windows 10 操作介面，大幅提升量測效率。頻率覆蓋範圍由 2 Hz 起，依型號可達 8 GHz 至 85 GHz，並可透過外部混波器擴充至 325 GHz 以上，樹立訊號分析儀的創新與易用性標竿。

主要特點

  • 業界最低相位雜訊：典型值 –136 dBc/Hz（1 GHz，10 kHz 偏移）；–133 dBc/Hz（10 GHz，10 kHz 偏移），確保最佳 EVM 量測精度
  • 超寬內部分析頻寬：最高可擴充至 8.312 GHz，支援寬頻 5G NR、毫米波雷達及衛星信號完整捕捉
  • 即時頻譜分析：800 MHz 頻寬搭配 POI ≤ 15 µs，精準偵測短暫突發信號與干擾事件
  • 12.1 吋多點觸控顯示器：高解析直觀操作介面，Windows 10 系統整合，內嵌 SCPI 錄製器簡化自動化程式撰寫
  • 廣泛頻率覆蓋：單機 2 Hz 至 85/90 GHz，外接諧波混波器可延伸至 325 GHz，滿足毫米波至 THz 前段量測需求
  • 豐富量測應用選項（K-Options）：涵蓋 5G NR（K144/K145）、脈衝分析（K6）、向量訊號分析（K70）、WLAN 802.11（K91 系列）、雷達 FMCW/跳頻（K60 系列）等，一機多用
  • 數位基頻與類比基頻介面（FSW-B17/B71）：可與向量訊號產生器直接連接，實現高效閉迴路測試
  • 外部混波器擴充能力：支援 FS-Z60 至 FS-Z325 諧波混波器，頻率覆蓋 40 GHz 至 325 GHz，適用航太、國防毫米波量測

典型應用

  • 5G NR 實體層訊號分析與 EVM 量測（Sub-6 GHz 及毫米波 FR2）
  • 雷達訊號特性分析：脈衝量測、FMCW 汽車雷達、相位編碼雷達驗證
  • 衛星 RF 測試：有效載荷特性分析、上下鏈信號品質驗證
  • 即時頻譜監控：干擾偵測、跳頻訊號捕捉與頻譜佔用度分析
  • 向量訊號分析：數位調變訊號解調與系統誤差向量量測
  • 航太與國防：電子戰（EW）信號分析、SIGINT、毫米波元件特性量測
配置工具

配置您的 R&SFSW

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

7 個型號
1 / 5
2

硬體選配

35 項可選
2 / 5
3

軟體選配 (K-options)

74 項可選
3 / 5
4

PC 軟體

32 項可選
4 / 5
5

配件

15 項可選
5 / 5

可用機型 ／ 型號變體

本系列提供以下 7 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
R&S®FSW8 (1331.5003.08)2 Hz – 8 GHz / 512 MHz詢價 →
R&S®FSW13 (1331.5003.13)2 Hz – 13.6 GHz / 512 MHz詢價 →
R&S®FSW26 (1331.5003.26)2 Hz – 26.5 GHz / 2 GHz詢價 →
R&S®FSW43 (1331.5003.43)2 Hz – 43.5 GHz / 8.312 GHz詢價 →
R&S®FSW50 (1331.5003.50)2 Hz – 50 GHz / 8.312 GHz詢價 →
R&S®FSW67 (1331.5003.67)2 Hz – 67 GHz / 8.312 GHz詢價 →
R&S®FSW85 (1331.5003.85)2 Hz – 85/90 GHz / 8.312 GHz詢價 →

選配項目 ／ 配件

R&S®FSW-B4 OCXO 高精度頻率參考
R&S®FSW-B8 解析頻寬擴充至 80 MHz
R&S®FSW-B24 RF 前置放大器（多頻率版本可選）
R&S®FSW-B40 內部分析頻寬 40 MHz
R&S®FSW-B80 內部分析頻寬 80 MHz
R&S®FSW-B160 內部分析頻寬 160 MHz
R&S®FSW-B320 內部分析頻寬 320 MHz
R&S®FSW-B512 內部分析頻寬 512 MHz
R&S®FSW-B1200 內部分析頻寬 1.2 GHz
R&S®FSW-B2001 內部分析頻寬 2 GHz
R&S®FSW-B4001 內部分析頻寬 4.4 GHz
R&S®FSW-B6001 內部分析頻寬 6 GHz
R&S®FSW-B8001 內部分析頻寬 8.312 GHz
R&S®FSW-B512R 即時頻譜分析 512 MHz，POI ≤ 15 µs
R&S®FSW-B800R 即時頻譜分析 800 MHz，POI ≤ 15 µs
R&S®FSW-B17 數位基頻介面
R&S®FSW-B71 類比基頻輸入（40 MHz 頻寬）
R&S®FSW-K144 5G NR 下行鏈路量測應用
R&S®FSW-K145 5G NR 上行鏈路量測應用
R&S®FSW-K6 脈衝量測應用
R&S®FSW-K6S 脈衝時間旁辦量測應用
R&S®FSW-K60 瞬態訊號量測（Transient）
R&S®FSW-K60C Chirp 訊號量測
R&S®FSW-K60H 跳頻訊號量測
R&S®FSW-K70 向量訊號分析（VSA）
R&S®FSW-K91 WLAN 802.11a/b/g/n/ac/ax 量測
R&S®FSW-K91N WLAN 802.11n 量測
R&S®FSW-K91AC WLAN 802.11ac 量測
R&S®FSW-K91AX WLAN 802.11ax（Wi-Fi 6）量測
R&S®FSW-K91BE WLAN 802.11be（Wi-Fi 7）量測
R&S®FSW-K17 多載波群延遲量測
R&S®FSW HTML User Manuals 線上用戶手冊（英文）
R&S®FS-Z60 諧波混波器，40–60 GHz
R&S®FS-Z75 諧波混波器，60–90 GHz
R&S®FS-Z110 諧波混波器，75–110 GHz
R&S®FS-Z170 諧波混波器，110–170 GHz
R&S®FS-Z220 諧波混波器，140–220 GHz
R&S®FS-Z325 諧波混波器，220–325 GHz
R&S®FS-SNS 智慧型雜訊源，10 MHz – 110 GHz（多頻率版本）
