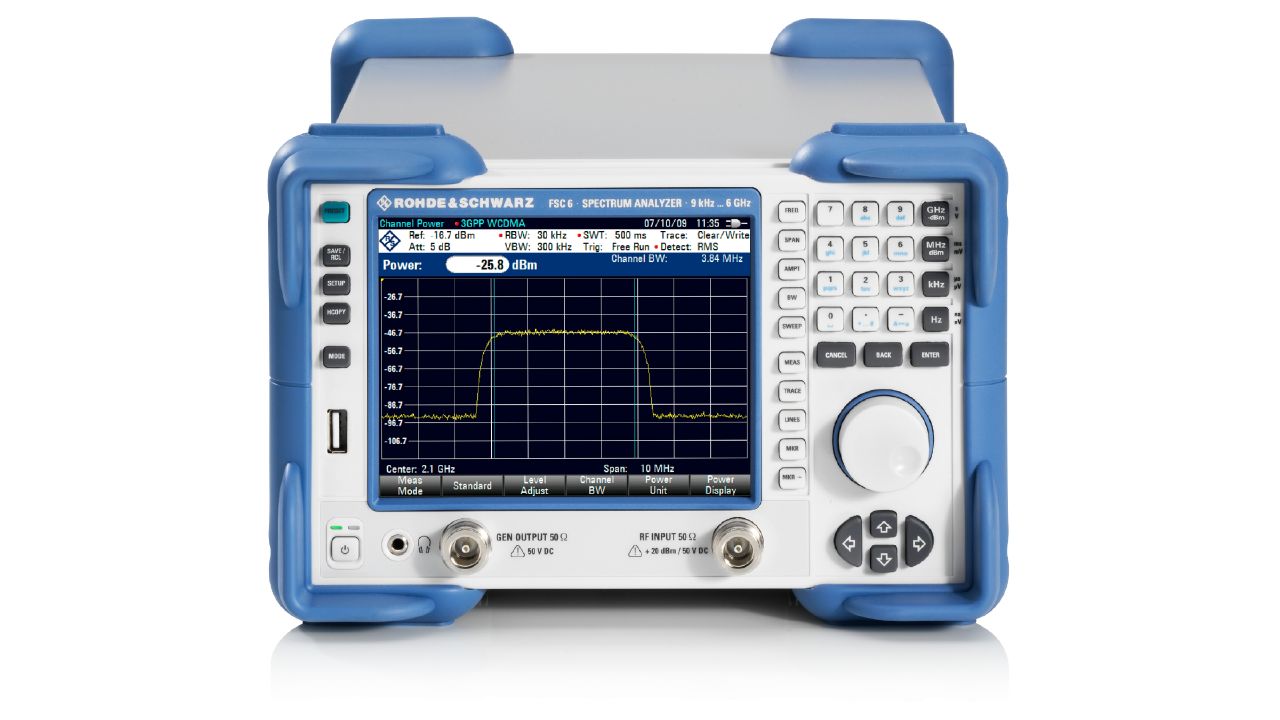

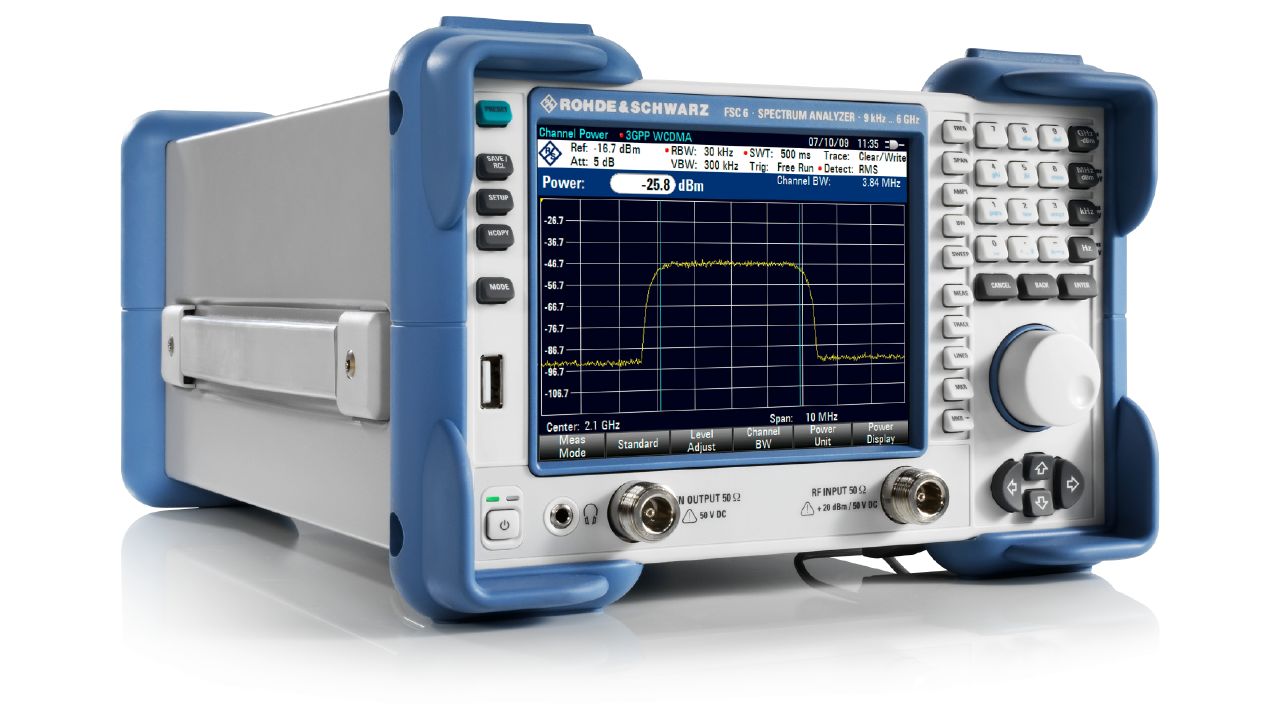

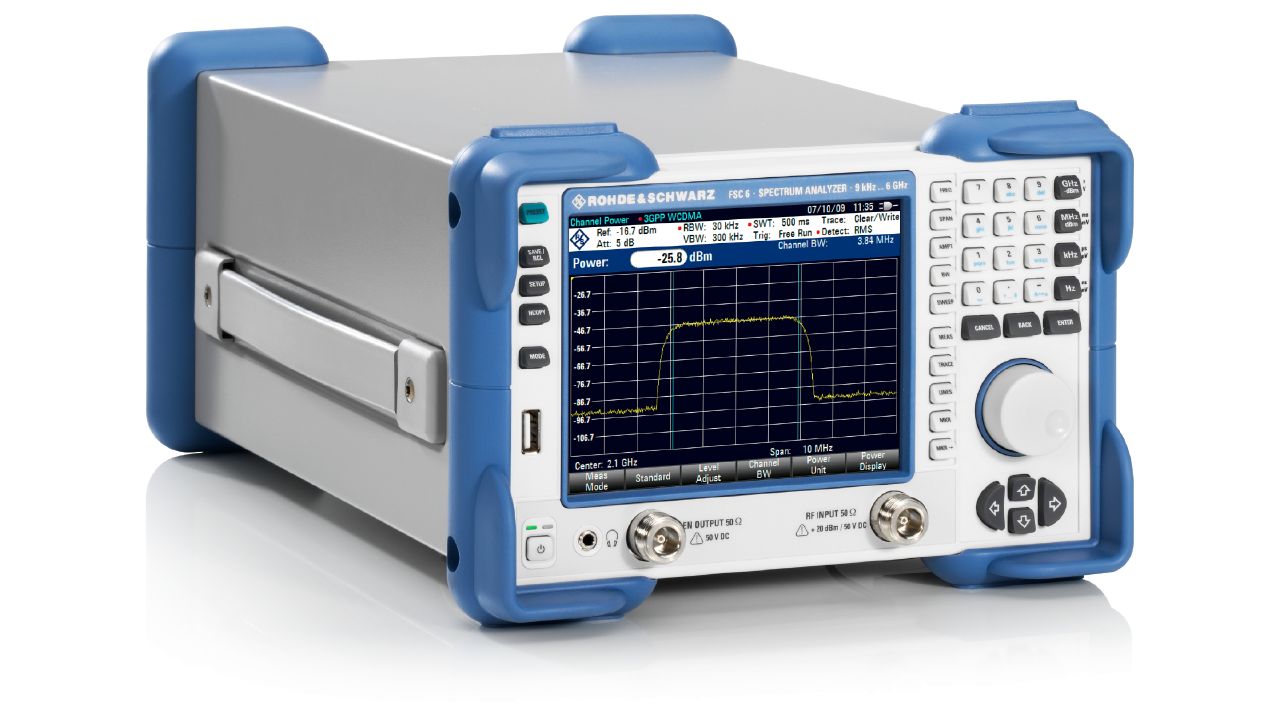

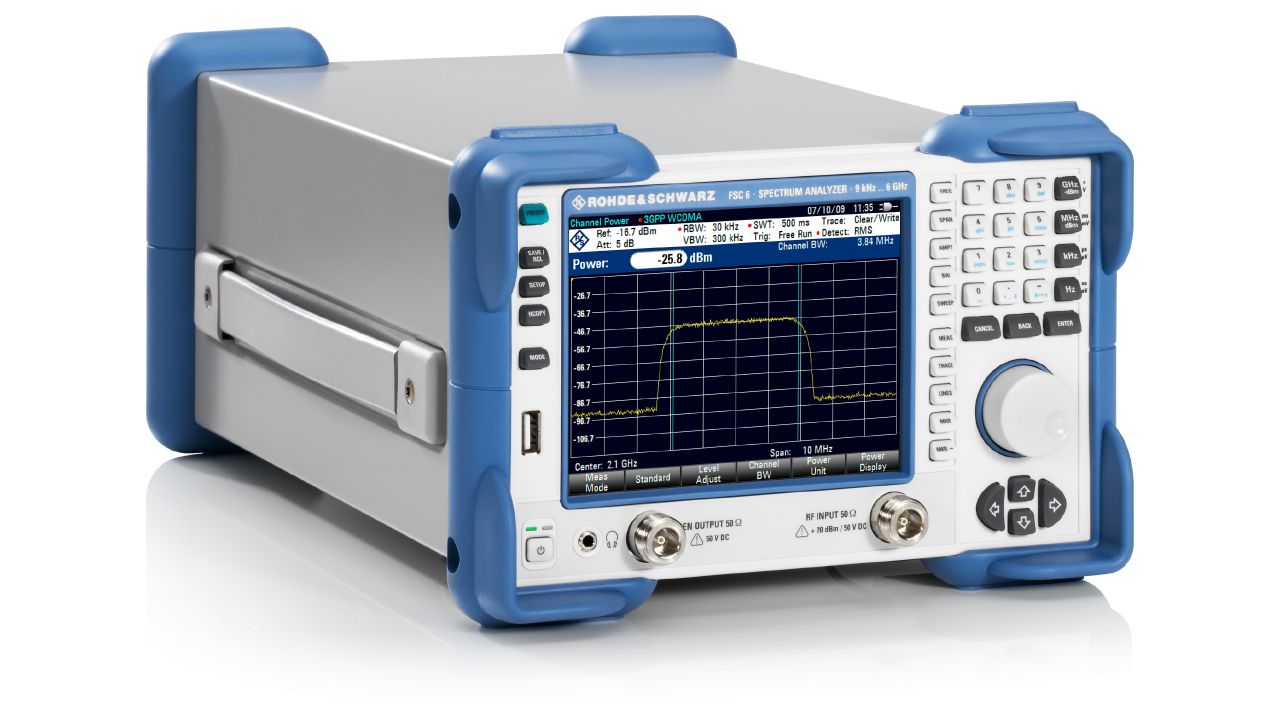

R&S®FSC
桌上型頻譜分析儀（9 kHz – 6 GHz）
- 類別: 桌上型頻譜分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 9 kHz – 3 GHz（FSC3）/ 9 kHz – 6 GHz（FSC6）
- 頻率解析度: 1 Hz
- 內部參考頻率老化率: 1 × 10⁻⁶ /年
- 掃描點數: 631點
- 相位雜訊（f = 500 MHz，30 kHz偏移）: < −95 dBc (1 Hz)，典型值 −105 dBc (1 Hz)
- 相位雜訊（f = 500 MHz，100 kHz偏移）: < −100 dBc (1 Hz)，典型值 −110 dBc (1 Hz)
- 相位雜訊（f = 500 MHz，1 MHz偏移）: < −120 dBc (1 Hz)，典型值 −127 dBc (1 Hz)
- 掃頻時間（span = 0 Hz）: 200 µs – 100 s
- 掃頻時間（10 Hz ≤ span ≤ 600 MHz）: 20 ms – 1000 s
- 解析頻寬（RBW）: 10 Hz – 3 MHz，以1/3序列步進
- 視頻頻寬（VBW）: 10 Hz – 3 MHz，以1/3序列步進
- 最大輸入電位（RF衰減 ≥ 10 dB）: CW 30 dBm（1 W）；峰值 33 dBm（< 3 s）；直流 50 V
- 最大輸入電位（RF衰減 < 10 dB）: CW 20 dBm（100 mW）；直流 50 V
- 顯示平均雜訊位準（DANL，含前置放大器，10 MHz – 1 GHz）: < −161 dBm，典型值 −165 dBm（標準化至 1 Hz）
- 顯示平均雜訊位準（DANL，不含前置放大器，10 MHz – 2 GHz）: < −141 dBm，典型值 −146 dBm（標準化至 1 Hz）
- 三階互調截斷點（TOI，fin < 300 MHz，無前置放大器）: > +7 dBm，典型值 +11 dBm
- 三階互調截斷點（TOI，300 MHz – 3.6 GHz，無前置放大器）: > +10 dBm，典型值 +15 dBm
- 參考位準設定範圍: −80 dBm – +30 dBm
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®FSC 是一款緊湊型低成本解決方案，具備專業頻譜分析儀的所有核心功能，同時擁有羅德與施瓦茲一貫的品質保證。憑藉優異的射頻特性與精確的量測精度，確保量測結果的可靠性與可重複性。R&S®FSC 適用於從開發測試到量產製造、教育訓練、維修保養等各種應用場景。小巧的外形（3U，半19英寸機架寬度）與僅12 W的低功耗，使其成為同類產品中體積最小、總擁有成本最低的選擇。一個3U機架空間可安裝兩台R&S®FSC，或一台R&S®FSC搭配一台信號產生器，極大提升空間使用效率。
主要特點
- 優異的射頻性能——相位雜訊低至 −95 dBc (1 Hz)（f = 500 MHz，30 kHz偏移），DANL達 −165 dBm（標準化至 1 Hz，含前置放大器），適合各類標準量測應用
- 寬廣頻率覆蓋——FSC3涵蓋9 kHz至3 GHz，FSC6涵蓋9 kHz至6 GHz，滿足多元射頻測試需求
- 預設量測模式——內建諧波量測、AM調變深度分析、相鄰頻道洩漏比（ACLR）等常用量測預設，縮短設定時間
- 可選追蹤產生器（R&S®FSC-B22）——提供100 kHz至3 GHz/6 GHz追蹤產生器功能，動態範圍超過 70 dB，可進行網路/濾波器特性分析
- 緊湊低功耗設計——外形僅3U、半19英寸，功耗低至12 W，一個3U機架可安裝兩台，節省空間與電力
- AM/FM音訊解調——內建3.5 mm音訊輸出，支援AM與FM訊號解調，便於現場訊號監聽
- 多語言操作介面——支援11種語言（含中文），適合全球用戶使用

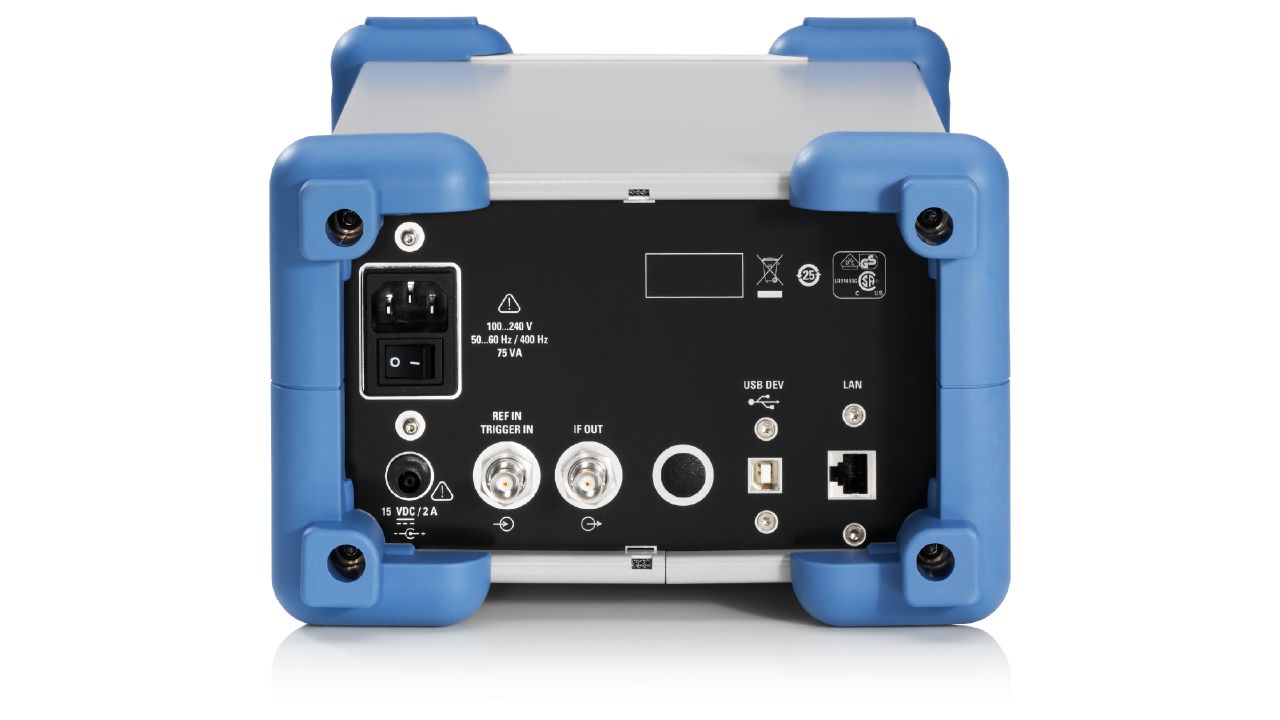

- 完整連接介面——前後面板USB（資料儲存與PC連接）、LAN遠端控制（SCPI 1997.0）、BNC外部參考/觸發、IF輸出
- 低總擁有成本——合理的初始採購價格搭配低廉的校準費用，最大化投資效益
典型應用
- 射頻產品研發——用於元件特性量測、諧波分析、雜散信號識別，協助工程師快速驗證設計
- 生產線品質測試——以預設量測模式快速執行出廠規格驗證，提升產線效率
- 現場維修與保養——緊湊輕量設計（4.5 kg）便於攜帶至現場，進行無線設備的維護與故障排除
- 射頻教育訓練——直觀的操作介面與預設量測功能，適合用於大學及企業培訓課程中的頻譜分析教學
- 通訊系統驗證——支援ACLR量測，適用於蜂巢式行動通訊、無線區域網路等通訊系統的發射機性能驗證
- 電磁相容（EMC）預合規測試——搭配R&S®HZ-17近場探頭套組，可進行初步EMC偵測與問題定位
