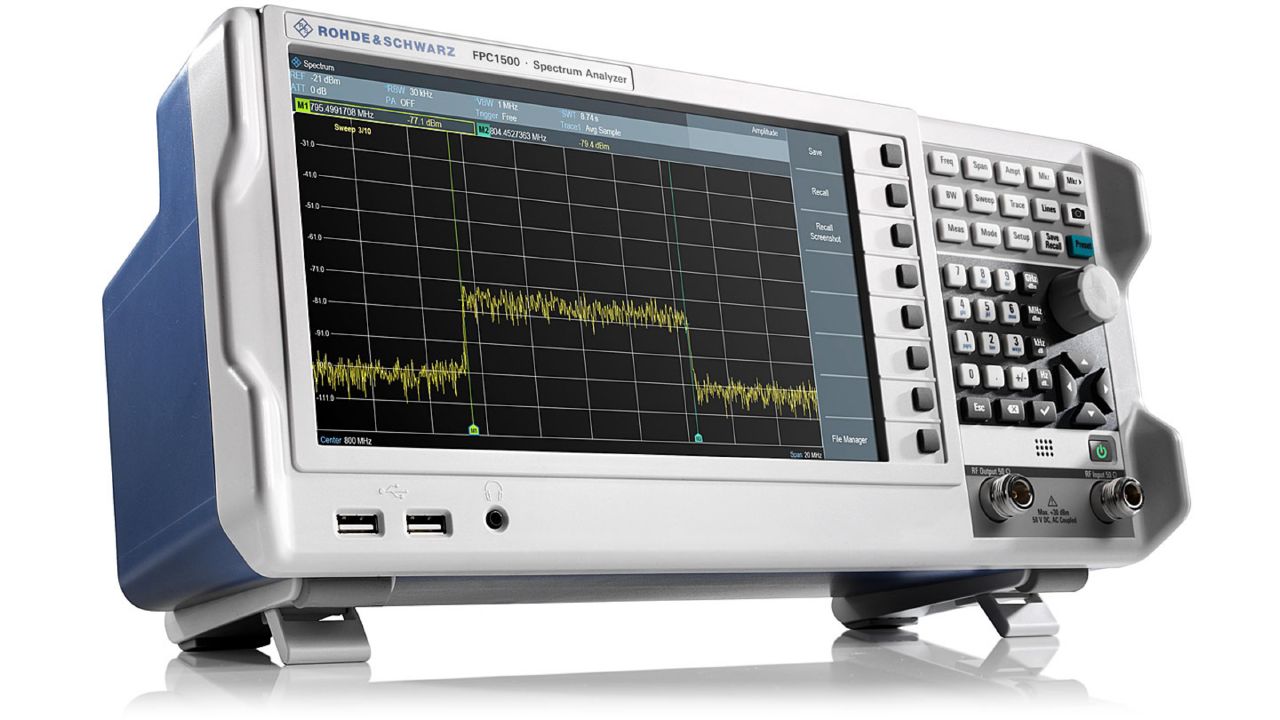

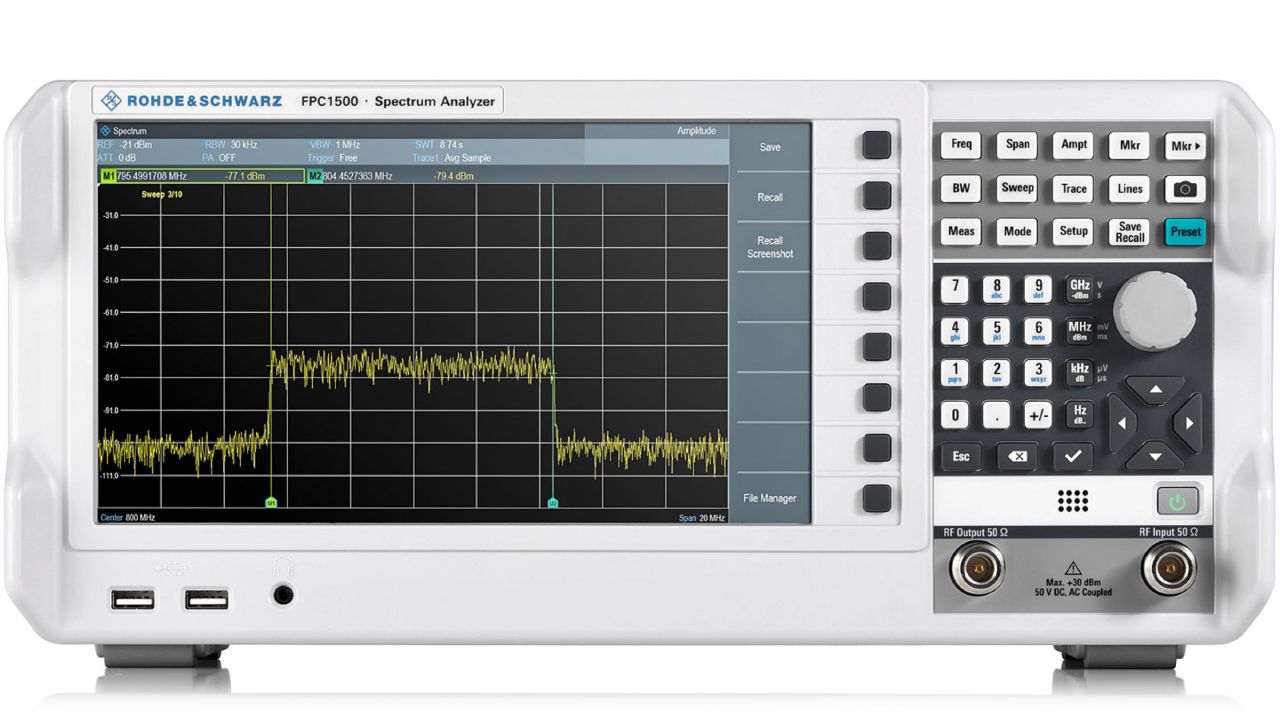

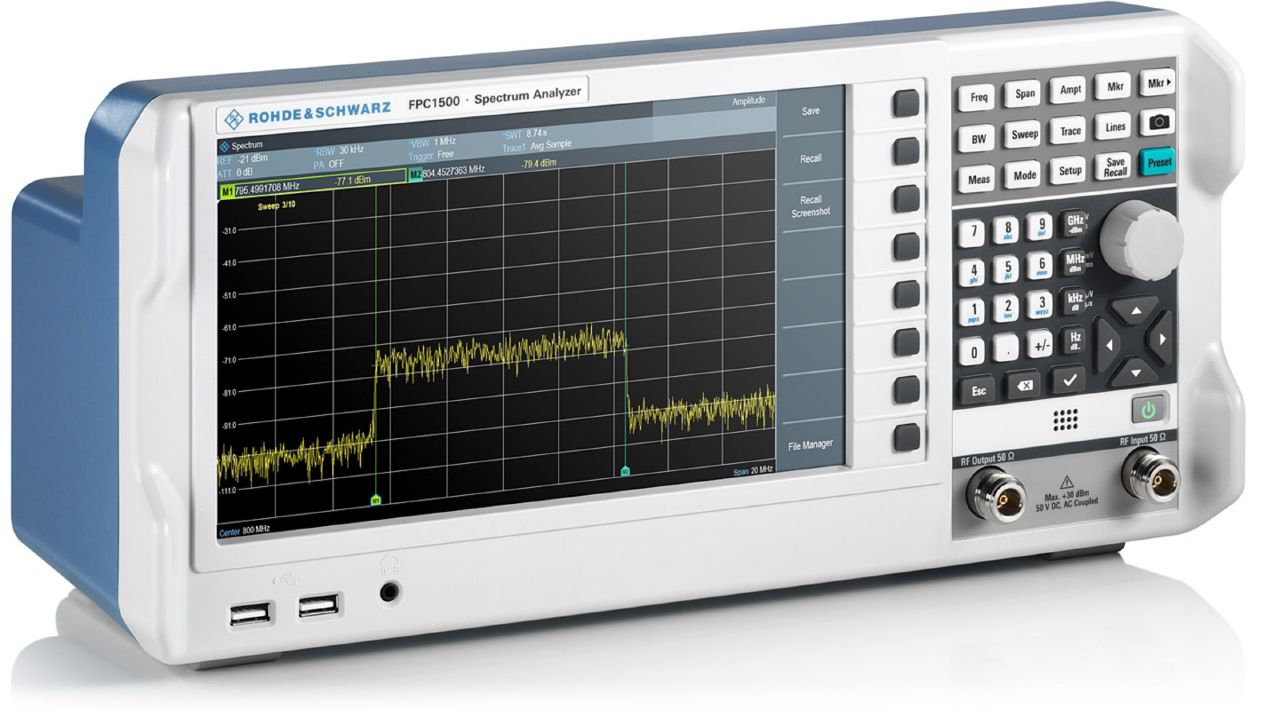

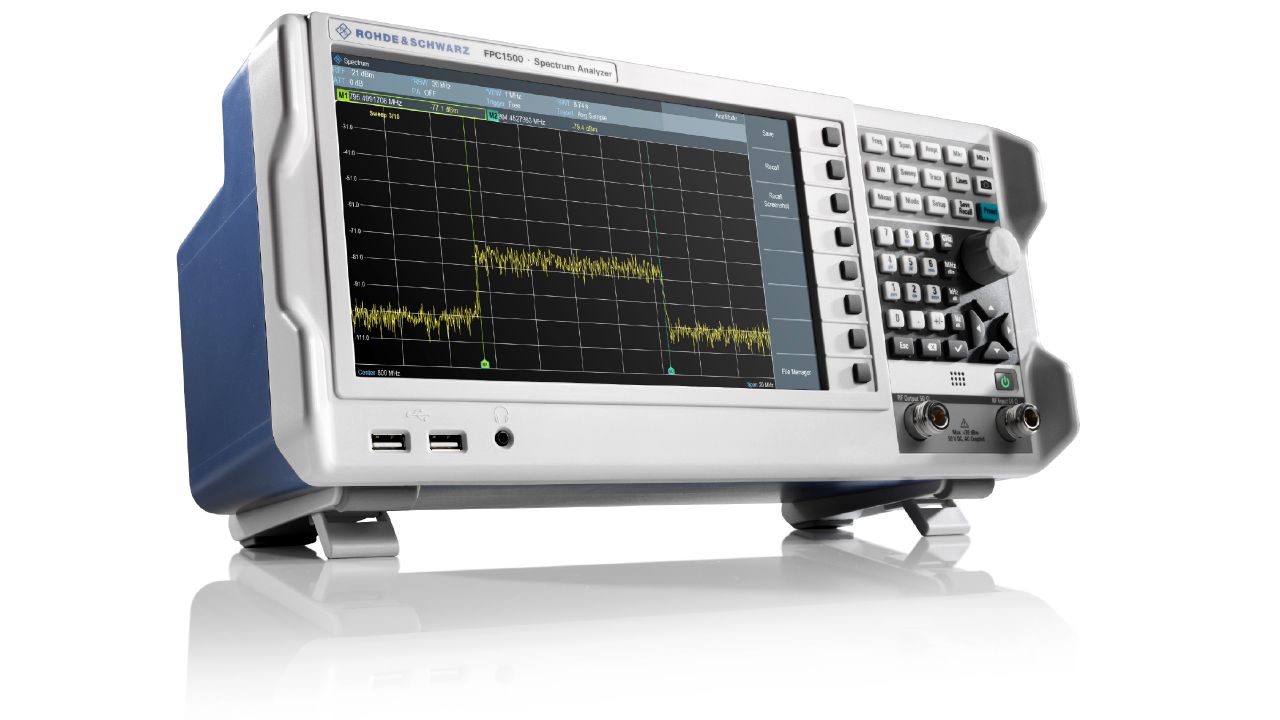

R&S®FPC
入門級桌上型頻譜分析儀（5 kHz – 3 GHz）
- 類別: 桌上型頻譜分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 5 kHz – 1 GHz（標準），可升級至 2 GHz 或 3 GHz
- 頻率解析度: 1 Hz
- 相位雜訊（500 MHz，30 kHz offset）: < –88 dBc/Hz（規格），–92 dBc/Hz（典型值）
- 解析頻寬（RBW）範圍: 1 Hz – 3 MHz（1/3 倍頻序列）
- 視訊頻寬（VBW）範圍: 1 Hz – 3 MHz（1/3 倍頻序列）
- 頻率跨度範圍: 0 Hz，10 Hz – 1 GHz（標準）；可升級至 2 GHz / 3 GHz
- 參考電平範圍: –130 dBm 至 +30 dBm
- DANL @ 10 MHz – 2 GHz（無前置放大器）: < –142 dBm/Hz（典型值 –150 dBm/Hz）
- DANL @ 10 MHz – 2 GHz（含 FPC-B22 前置放大器）: < –158 dBm/Hz（典型值 –165 dBm/Hz）
- RF 輸入阻抗: 50 Ω（標稱）
- RF 輸入接頭: N 型母頭（N female）
- 最大安全輸入電平（CW）: 33 dBm（= 2 W），RF 輸入；23 dBm RF 輸出（FPC1500）
- 最大直流電壓: 50 V
- 輸入衰減器: 0 dB 至 40 dB（5 dB 步進）
- 第三階截點（TOI）@ 1 GHz，0 dB 衰減: +7 dBm（量測值）
- 顯示器尺寸: 10.1 吋 WXGA 觸控螢幕
- 顯示器解析度: 1366 × 768 像素
- 掃描點數: 1183 點
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®FPC 是 Rohde & Schwarz 專為入門市場打造的桌上型頻譜分析儀，德國製造，以業界最優異的 RF 效能、最大的高解析度顯示器，以及多合一量測功能（頻譜分析、追蹤產生器、向量網路分析），在同級產品中脫穎而出。提供按鍵碼啟用的頻率升級路徑（1 GHz → 2 GHz → 3 GHz），具備卓越的投資保護效益。支援 USB、乙太網路及 Wi-Fi 遠端控制，適用於 RF 工程研發、EMI 除錯、教育實驗室及無線通訊測試等各類應用場景。
主要特點
- 業界最大高解析度顯示器：10.1 吋 WXGA 觸控螢幕，解析度 1366 × 768 像素，為同級產品中最大、最高解析度，清晰呈現訊號細節。
- 無與倫比的 RF 效能：相位雜訊優於 –92 dBc/Hz（500 MHz，30 kHz offset），DANL 達 –165 dBm/Hz（搭配 FPC-B22 前置放大器），超越同價位競品。
- 多合一量測功能（FPC1500）：整合頻譜分析儀、追蹤產生器及單埠向量網路分析儀於一機，支援 VSWR 量測、史密斯圖顯示及距離至故障點（DTF）量測，一台替代三台儀器。
- 獨立 CW 訊號源：內建獨立連續波訊號產生器，可與中心頻率耦合或獨立設定，用於放大器增益量測、混頻器特性分析，無需外接訊號源。
- 頻率升級路徑保障投資效益：透過軟體按鍵碼即可將頻率上限從 1 GHz 升級至 2 GHz 再至 3 GHz，毋需重新校準，保障儀器長期投資價值。
- 調變分析（FPC-K7 選配）：支援 AM、FM、ASK、FSK 調變分析，內建藍牙低功耗（BLE）及胎壓監測系統（TPMS）專屬預設值，含眼圖及符元顯示。

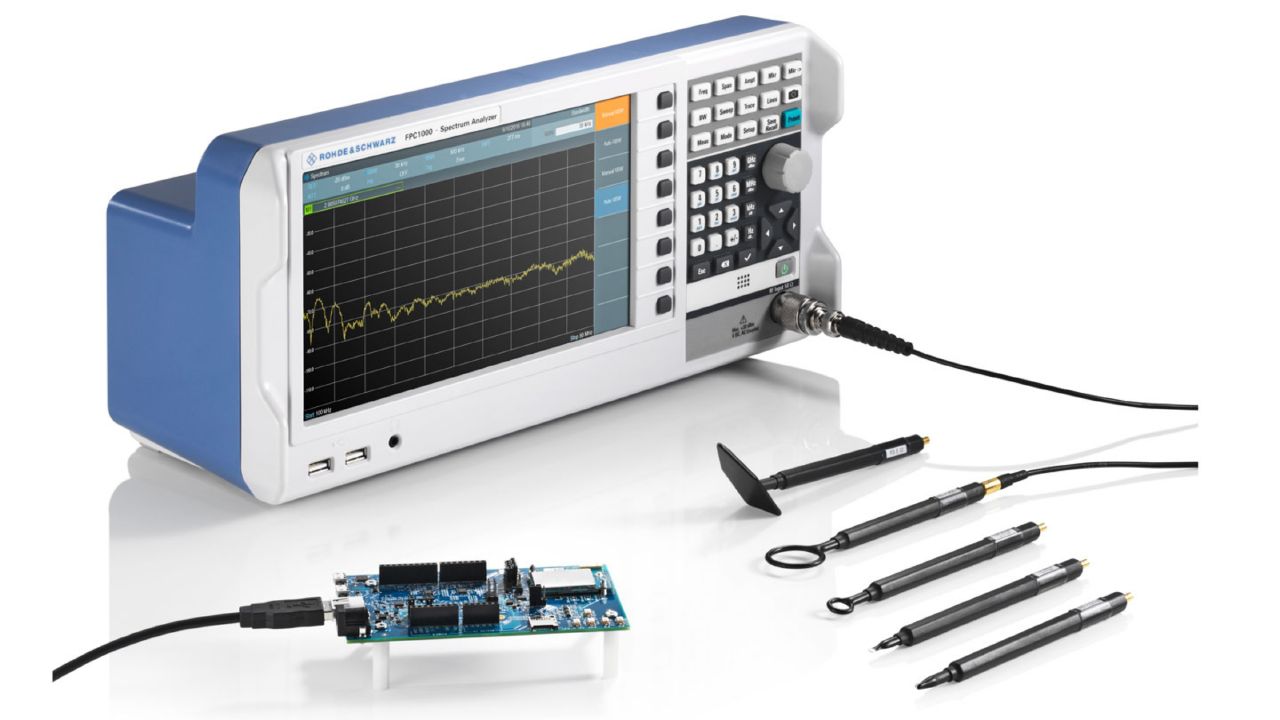

- EMI 除錯模式（FPC-K43 選配）：具備接收器模式，搭配近場探棒可對電路板及連接線進行 EMI 干擾源定位，提供高 CP 值的 EMC 初步除錯解決方案。
- 靈活的遠端控制連線：支援 USB、乙太網路（LAN）及 Wi-Fi（FPC-B200 選配）連線，搭配 R&S®InstrumentView（Windows）及 R&S®MobileView（iOS/Android）軟體，實現完整遠端操控。
典型應用
- RF 電路研發與測試：量測濾波器頻率響應、放大器增益、電纜插入損耗及元件 S 參數，全面支援被動與主動 RF 電路特性分析。
- EMC 預符規與 EMI 除錯：利用接收器模式與近場探棒組合，快速定位電路板及連接線上的 EMI 干擾來源，提供設計驗證階段的低成本 EMC 預測試方案。
- 無線通訊量測：支援藍牙低功耗（BLE）、胎壓監測（TPMS）等無線協定的調變品質分析，涵蓋頻道功率、佔用頻寬及相鄰頻道洩漏比量測。
- 天線與傳輸線特性分析：FPC1500 之單埠 VNA 功能可進行天線阻抗量測（史密斯圖）及傳輸線距離至故障點（DTF）診斷，適用於現場安裝驗證。
- RF 教育實驗室：直覺式操作介面、大螢幕顯示與遠端監控功能，使其成為大學及職訓機構 RF 量測課程的理想教學儀器，R&S®FPC-Z10 教學套件進一步簡化課程設計。
