本機種已停產 (Discontinued)
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®EVSG1000。本頁僅供既有用戶查詢規格與資料表使用。
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®EVSG1000。本頁僅供既有用戶查詢規格與資料表使用。

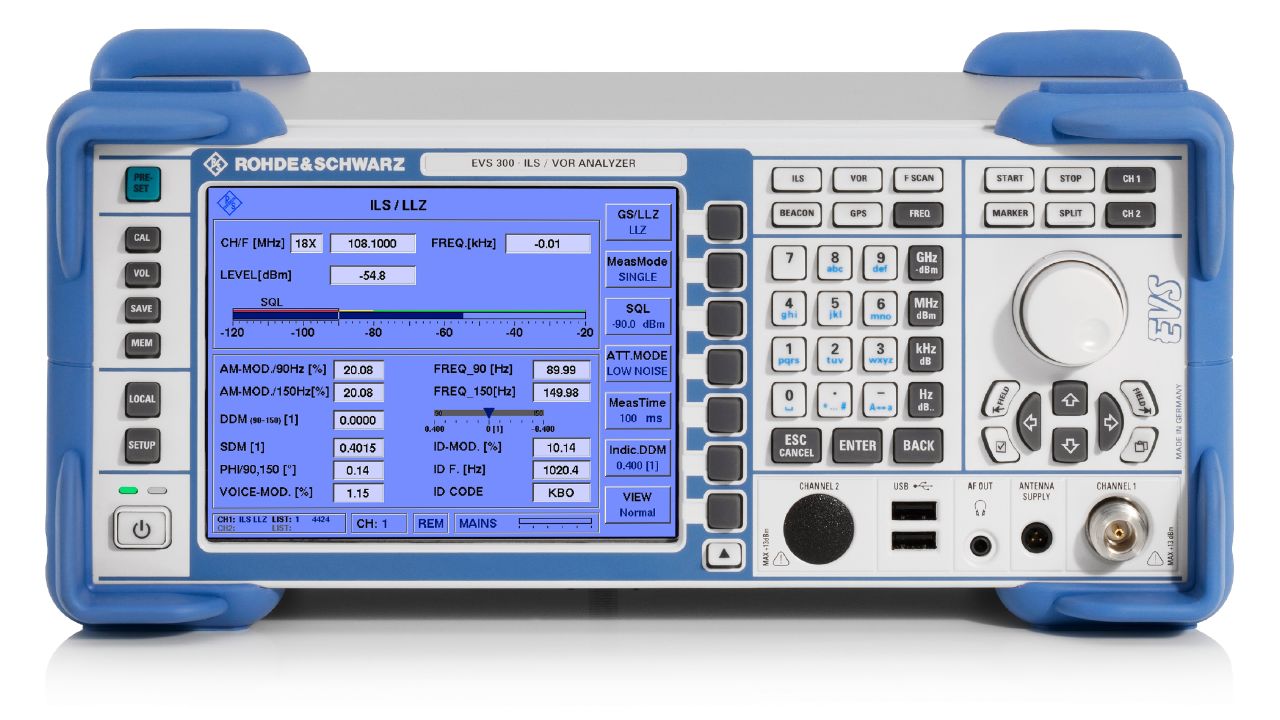

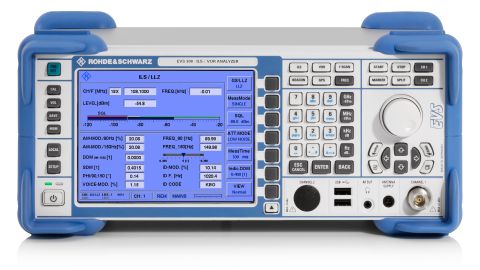

R&S®EVS300 已停產
ILS / VOR 分析儀
- 類別: 航空導航分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 70 MHz to 350 MHz
- 頻率解析度: 100 Hz
- 溫度漂移: 1 ppm（–10 °C 至 +55 °C）
- 最大輸入電平: +13 dBm
- 電平顯示範圍（低雜訊模式）: –120 dBm to –20 dBm
- 電平解析度: 0.1 dB
- 電平量測精度: < 0.8 dB（–30 dBm 輸入）
- ILS 輸入電平範圍: –80 dBm to +10 dBm
- 調制深度解析度: 0.01 %
- 調制深度精度（90/150 Hz）: ≤ 0.5 %（訊號 < 2.5 %）
- DDM 精度（定位儀模式）: ≤ 0.04 % DDM ± 0.1 % of reading（DDM ≤ ±10 %）
- DDM 精度（滑翔坡模式）: ≤ 0.08 % DDM ± 0.1 % of reading（DDM ≤ ±20 %）
- 相位角量測範圍（90/150 Hz）: 0° to +120° 或 –60° to +60°
- 相位角精度: ≤ 0.2°
- VOR 方位解析度: 0.01°
- VOR 方位精度: ≤ ±0.1°（輸入電平 –80 dBm 至 +10 dBm）
- VOR 輸入電平範圍: –90 dBm to +10 dBm
- 量測速率: 最高 100 次/秒
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®EVS300 是一款可攜式電平與調幅分析儀，專為 ILS（儀表著陸系統）、VOR（甚高頻全向信標）及航道信標系統的啟動、檢查與維護而設計。其內建可充電電池及堅固機身，使其成為野外無電源行動量測的理想工具。透過高速量測與觸發／同步功能，亦適用於飛行校驗系統。R&S®EVS300 是市場上首款同時滿足地面量測與飛行校驗系統需求的 ILS/VOR 測試接收機，可直接對應地面與空中信號分析（符合 ICAO 8071 建議）。內建數據記錄器提供充裕儲存空間，可連續記錄所有信號參數。注意：本產品已停產（Discontinued），建議改用後繼機型 R&S®EVSG1000。
主要特點
- 極高量測速率：每秒最多 100 次量測，適用於飛行校驗與跑道量測，可偵測訊號波動（scalloping）等效應
- 精密實時調幅分析：採用純數位信號處理，16 位元類比數位轉換器，在中頻採樣，消除晶體濾波器引起的紋波與溫度漂移
- 內建自動校準產生器：確保極高電平量測精度，具備長期穩定性，寬動態範圍透過可切換前置放大器與衰減器實現
- 同步課程與淨空信號分析：R&S®EVS-K3 選項可同時測量雙頻 ILS 系統的兩個載波，包括電平比與相位關係
- 可選第二信號處理通道（R&S®EVS-B1 選項）：支援定位儀與滑翔坡信號同步量測，滿足飛行校驗系統需求
- 完整觸發與同步功能：提供觸發輸入，支援 GPS（R&S®EVS-K2）、RS-232 及 Ethernet 同步
- 內建大容量資料記錄器：最高速率下仍可儲存所有量測參數，最多 1,000,000 筆記錄，支援圖形顯示與 USB 匯出
- AF 基頻輸入：可直接分析 ILS 或 VOR 基頻訊號，便於錯誤定位
- 整合式 Web 伺服器：透過標準瀏覽器即可遠端存取量測結果及更改設定，無需專用軟體
- 堅固可攜設計：符合 MIL-STD-810D 振動與衝擊標準，寬輸入電壓（10 V 至 28 V）支援車載與機載使用
典型應用
- ILS 地面系統啟動、維護與定期校驗（定位儀 LLZ、滑翔坡 GS、航道信標 MB）
- VOR 甚高頻全向信標站量測與方位精度驗證
- 飛行校驗系統（Flight Inspection Systems）整合：定位儀與滑翔坡同步量測，符合 ICAO 8071 建議
- 跑道量測：DDM、SDM 與電平的圖形化連續記錄與分析
- GBAS 與 SCAT 地面增強衛星導航系統（Ground-Based Augmentation Systems）VHF 資料鏈路測試
- DME 脈衝形狀、時序及峰值功率量測（R&S®EVS-K6 選項）
- RF 頻譜分析（70 MHz 至 350 MHz），用於偵測 ILS/VOR 及通訊頻段的雜散信號
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®EVS300 (3544.4005.02) | ILS/VOR 分析儀基本機型 | 詢價 → |
