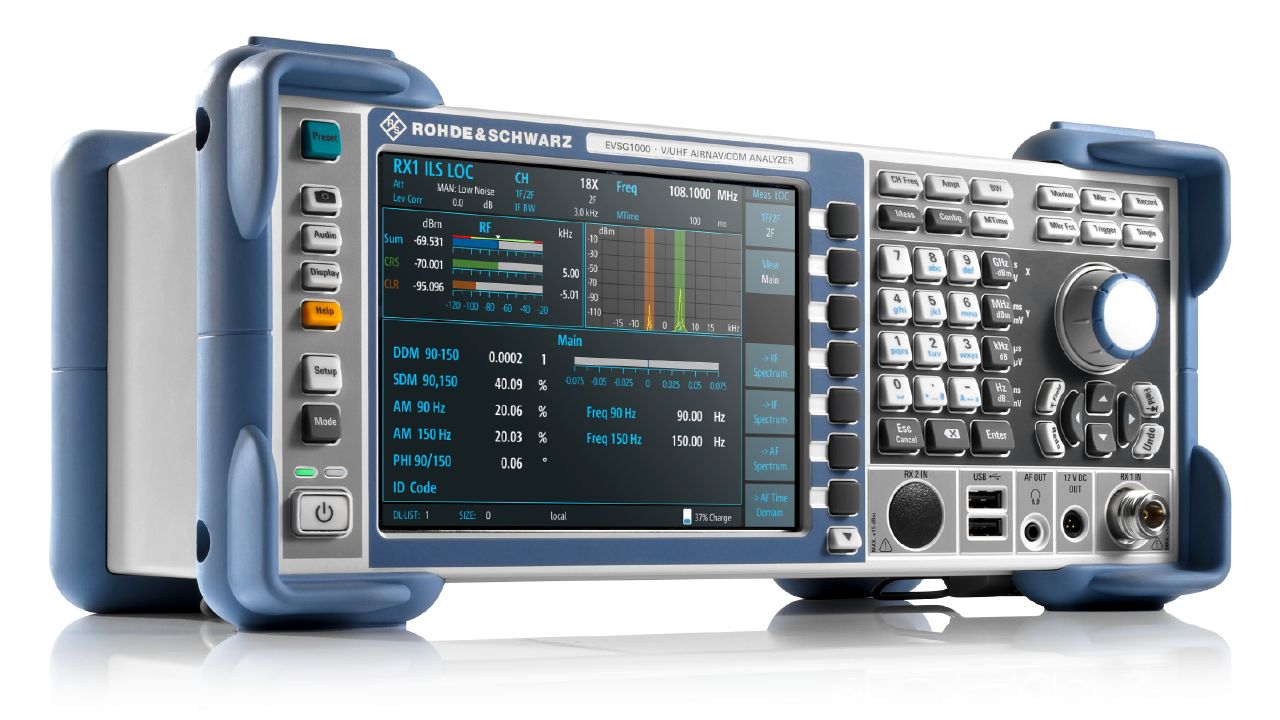

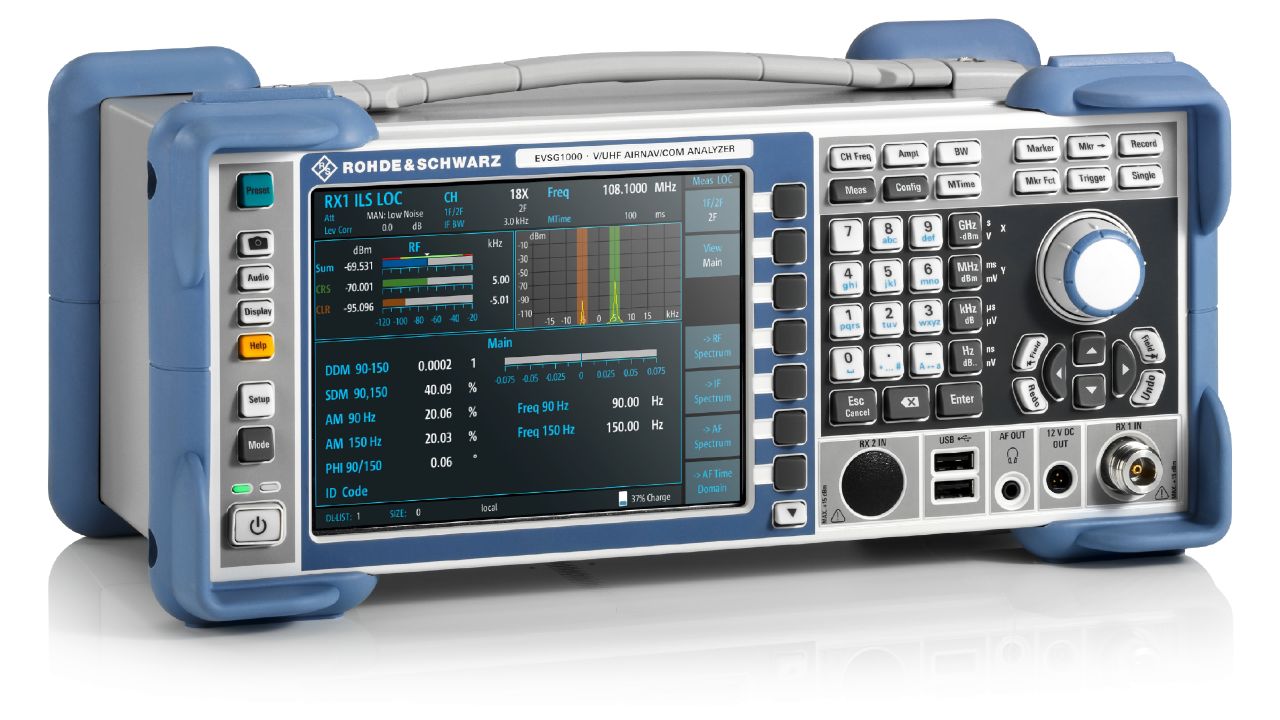

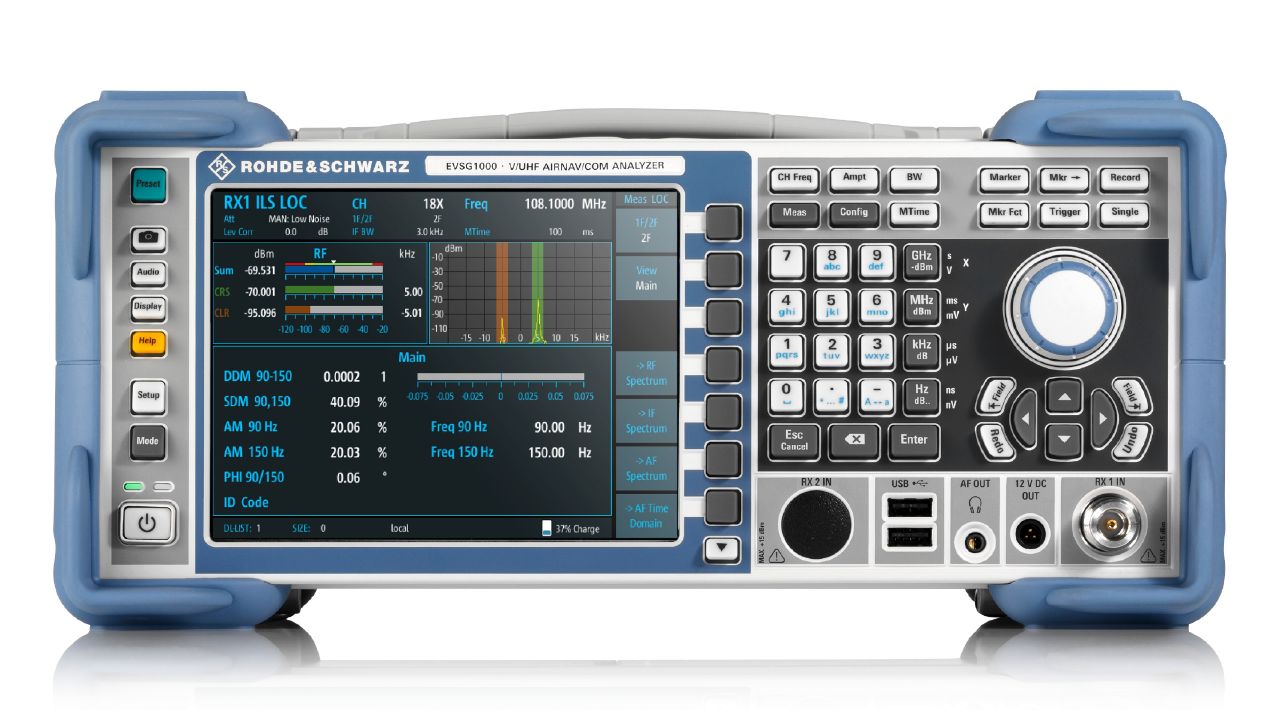

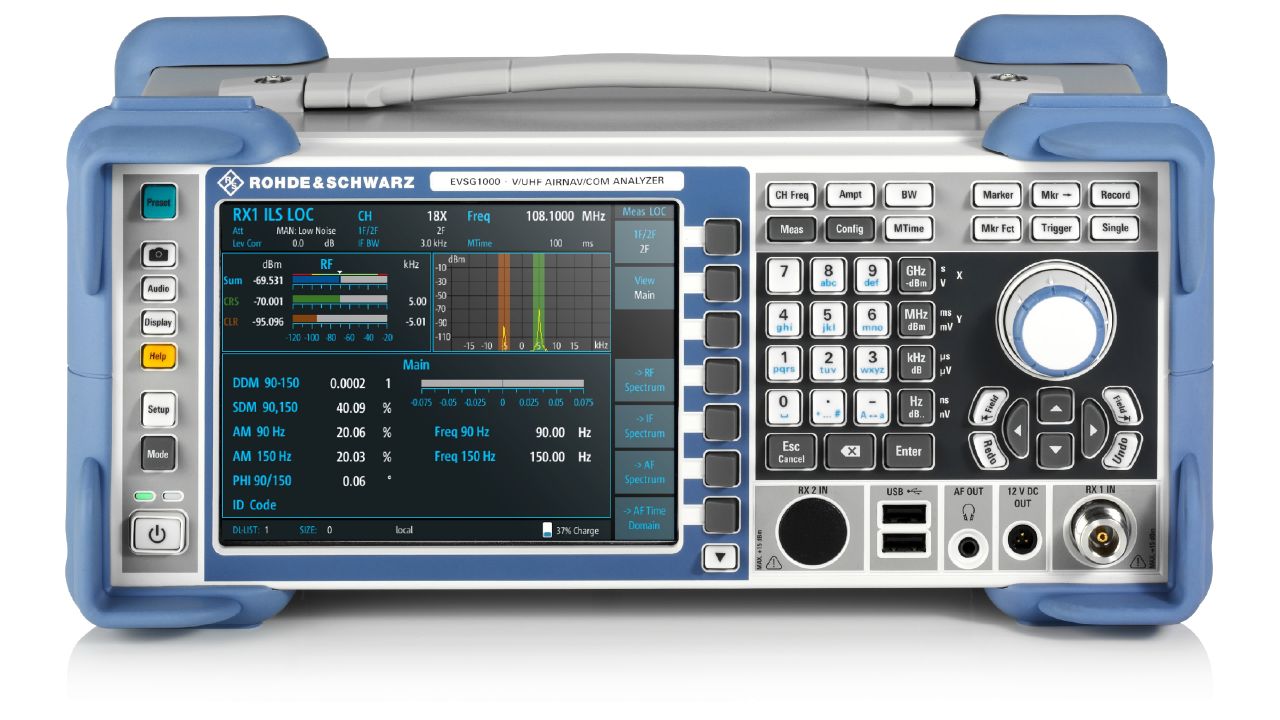

R&S®EVSG1000
地面巡檢航空導航分析儀（ILS / VOR / DME / TACAN / GBAS / MB / NDB）
- 類別: 航空導航分析儀
- 製造商: Rohde & Schwarz
- 動態範圍: > 130 dB
- 射頻頻率範圍（K10 選項）: 70 MHz 至 410 MHz
- 支援導航標準: ILS（LOC/GS）、VOR、MB、GBAS、SCAT-I、COM、NDB、LF
- 符合規範: ICAO Doc. 8071、ICAO Annex 10
- ILS 同步分析: 雙頻（2F）系統 CRS 與 CLR 同步分析
- 調製深度量測: 實時精密量測
- 電源: 內建可充電鋰電池（R&S®EVSG-B3）或外部電源供應
- 介面: USB、LAN、WLAN（標準遠端操作介面）
- 設計特色: 緊湊輕量、防水防震、可整合電池
- 主機訂購編號: 1329.8009.base
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®EVSG1000 是一款可攜式信號電平與調製分析儀，專為 ILS、VOR 及指點信標地面站的調試與維護，以及 ATC 通訊信號分析而設計。超過 130 dB 的高動態範圍搭配高精度量測能力，能在現場環境中實現符合 ICAO Annex 10 及 Doc. 8071 標準的精確測量。堅固的機械設計與內建可充電電池，使其成為野外高精度量測的理想工具。支援雙頻（2F）ILS 系統的 CRS 與 CLR 同步分析，並可透過豐富的軟體選項擴充 GBAS、SCAT-I、NDB、RF/AF 頻譜等進階功能。
主要特點
- 超高動態範圍（> 130 dB），搭配高效率預選濾波器，確保卓越輸入靈敏度
- 實時精密調製深度量測，完全符合 ICAO Doc. 8071 及 ICAO Annex 10 規範
- 雙頻（2F）ILS 系統 CRS 與 CLR 信號同步分析，提升地面巡檢效率
- 直觀的圖形使用者介面，操作簡易，支援標準介面遠端操控
- 內建鋰電池組，支援野外無電源環境下的連續現場量測
- 緊湊、輕量、堅固的機械設計，具備觸發與同步功能
- 可靠的識別碼參數量測及 AF 信號分析（透過 LF 輸入）
- 易於維護、維修及服務，降低總持有成本
典型應用
- 機場 ILS（儀器降落系統）地面站的調試、維護與例行巡檢
- VOR（甚高頻全向無線電信標）及指點信標（MB）地面站性能驗證
- GBAS（地面增強系統）及 SCAT-I 精密進近系統分析
- ATC 空中交通管制 COM 通訊信號品質監測與 NDB 非定向信標分析
可用機型 ／ 型號變體
本系列提供以下 20 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| 1329.8009.base | R&S®EVSG1000 主機 | 詢價 → |
| 1329.8809.02 | R&S®EVSG-B1 — 第二信號處理單元 | 詢價 → |
| 1329.8815.02 | R&S®EVSG-B2 — 電池管理模組 | 詢價 → |
| 1329.8821.02 | R&S®EVSG-B3 — 鋰電池組 | 詢價 → |
| 1329.9005.02 | R&S®EVSG-K1 — ILS CRS/CLR 分析軟體 | 詢價 → |
| 1329.9011.02 | R&S®EVSG-K2 — VOR 分析軟體 | 詢價 → |
| 1329.9028.02 | R&S®EVSG-K3 — 指點信標（MB）分析軟體 | 詢價 → |
| 1329.9034.02 | R&S®EVSG-K4 — GBAS 分析軟體 | 詢價 → |
| 1329.9040.02 | R&S®EVSG-K5 — SCAT-I 分析軟體 | 詢價 → |
| 1329.9057.02 | R&S®EVSG-K6 — COM 通訊分析軟體 | 詢價 → |
| 1329.9163.02 | R&S®EVSG1-K7 — LF 低頻分析軟體 | 詢價 → |
| 1329.9063.02 | R&S®EVSG-K10 — RF 頻譜分析軟體 | 詢價 → |
| 1329.9070.02 | R&S®EVSG-K11 — AF 音頻頻譜分析軟體 | 詢價 → |
| 1329.9086.02 | R&S®EVSG-K12 — AF 時域分析軟體 | 詢價 → |
| 1329.9092.02 | R&S®EVSG-K20 — GPS 支援軟體 | 詢價 → |
| 1329.9105.02 | R&S®EVSG-K21 — 資料錄製軟體 | 詢價 → |
| 1329.9111.02 | R&S®EVSG-K22 — 高速量測率軟體 | 詢價 → |
| 1329.9128.02 | R&S®EVSG-K23 — 預選濾波器軟體 | 詢價 → |
| 1329.9134.02 | R&S®EVSG-K24 — 功率感測器支援軟體 | 詢價 → |
| 1329.9157.02 | R&S®EVSG1-K25 — I/Q 資料串流軟體 | 詢價 → |
