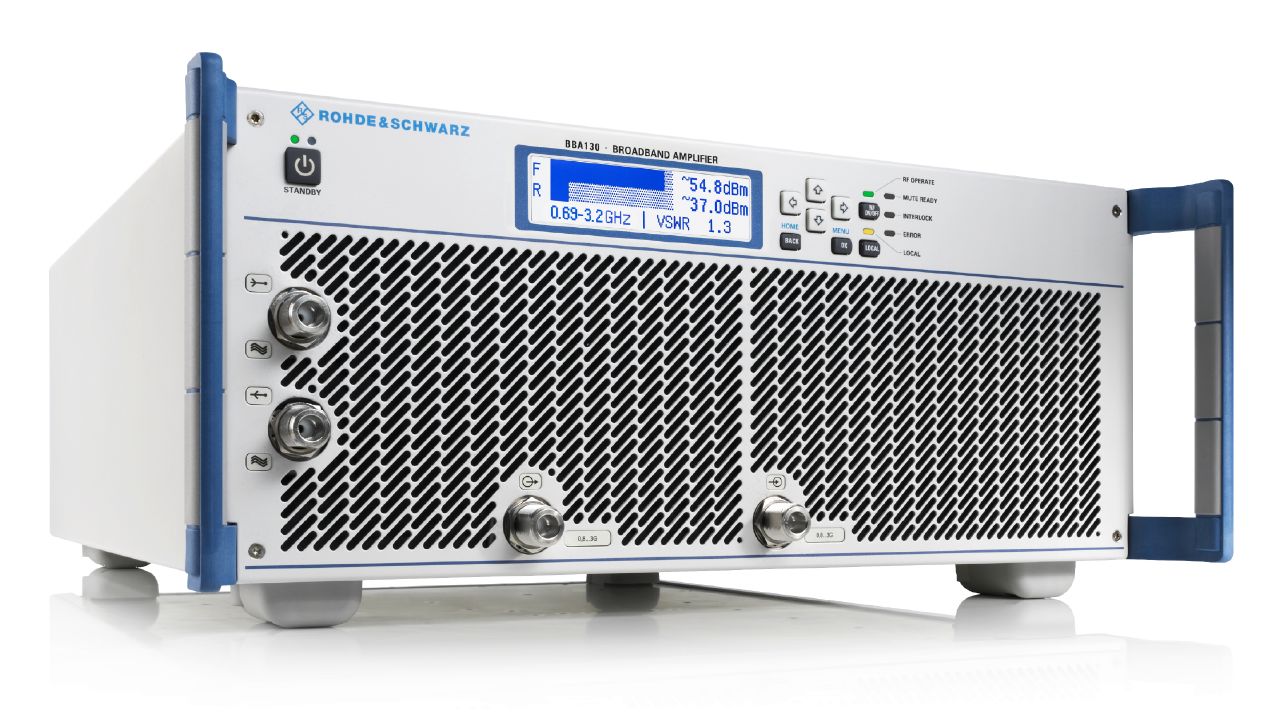

R&S®BBA130 寬頻放大器（80 MHz – 6 GHz，22 W – 13 kW）

R&S®BBA130
寬頻放大器（80 MHz – 6 GHz，22 W – 13 kW）

  • 類別: 寬頻放大器
  • 製造商: Rohde & Schwarz
  • 頻率範圍（BC 系列）: 80 MHz - 1 GHz
  • 頻率範圍（D 系列）: 690 MHz - 3.2 GHz
  • 頻率範圍（E 系列）: 2.5 GHz - 6 GHz
  • 輸出功率 P1dB（BC 系列）: 100 W - 13,000 W
  • 輸出功率 P1dB（D 系列）: 45 W - 1,200 W
  • 輸出功率 P1dB（E 系列）: 22 W - 550 W
  • 偏置點調整: A 類至 AB 類（運行中可調）
  • 最大 VSWR（高功率模式）: 約 2:1
  • 最大 VSWR（失配容忍模式）: 起始 6:1
  • 冷卻方式: 風冷
  • 安裝方式: 桌面型 / 機架型
  • 遠端控制: SCPI（透過乙太網路）、LAN、網頁瀏覽器
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®BBA130 寬頻放大器提供 80 MHz 至 6 GHz 的寬頻覆蓋，RF 輸出功率範圍從 22 W 至 13,000 W。這款穩健的放大器具備靈活的調整選項，可針對特定應用進行最佳化訊號產生。使用者可在運行中調整電晶體偏置點（A 類至 AB 類）並修改輸出端的失配容忍度，以提升功率輸出能力。風冷機型採用緊湊模組化架構，支援桌面或機架式安裝，並可在頻率和功率方面進行升級擴充，充分保護客戶的投資。

主要特點

  • 頻率範圍涵蓋 80 MHz 至 6 GHz，滿足廣泛測試需求
  • 輸出功率 22 W 至 13,000 W，適用於從小型實驗室到高功率 EMC 測試場景

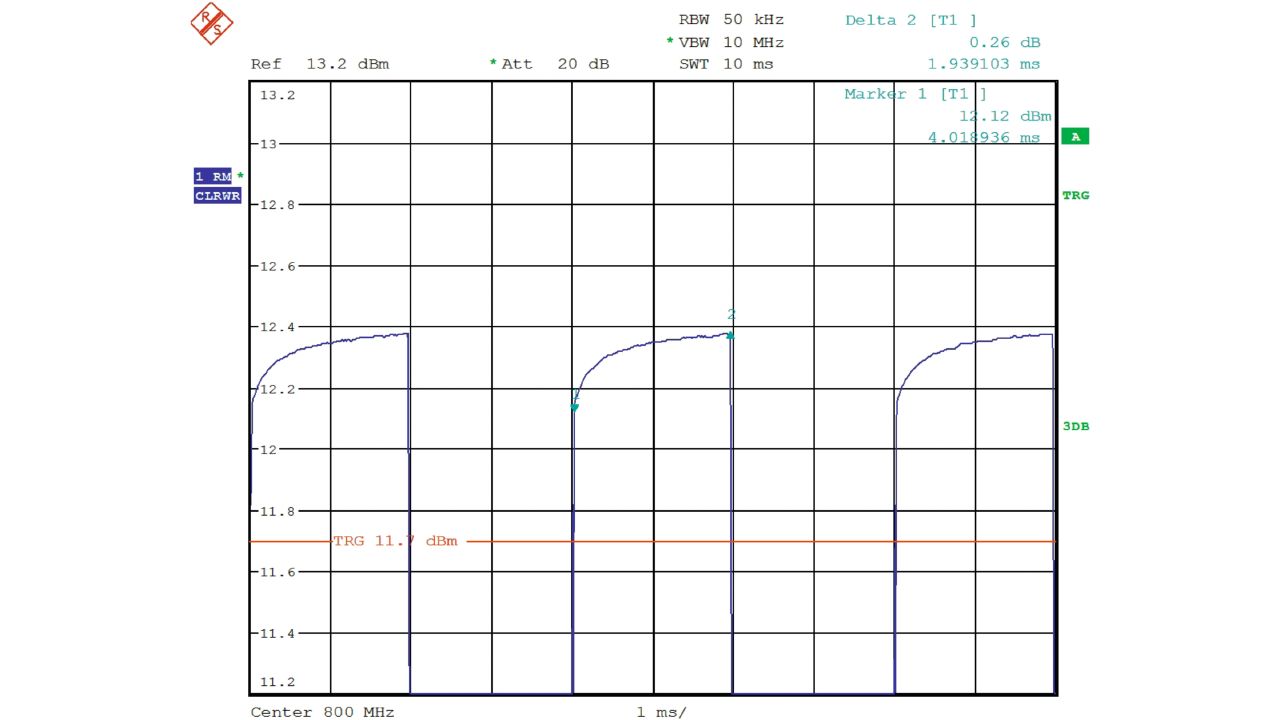

  • 可在運行中調整偏置點（A 類至 AB 類），兼顧線性度與脈衝訊號的精確重現
  • 可調式失配容忍度，輸出 VSWR 最高支援至 6:1，適應非標準阻抗的待測裝置
  • 支援調幅、調頻、調相、脈衝及 OFDM 等多種調變格式
  • 模組化架構可靈活擴充頻率與功率，保護初始投資
  • 現代化使用者介面，支援前面板操作、圖形介面及 LAN/網頁瀏覽器控制
  • 透過乙太網路支援 SCPI 遠端控制，輕鬆整合自動化測試系統

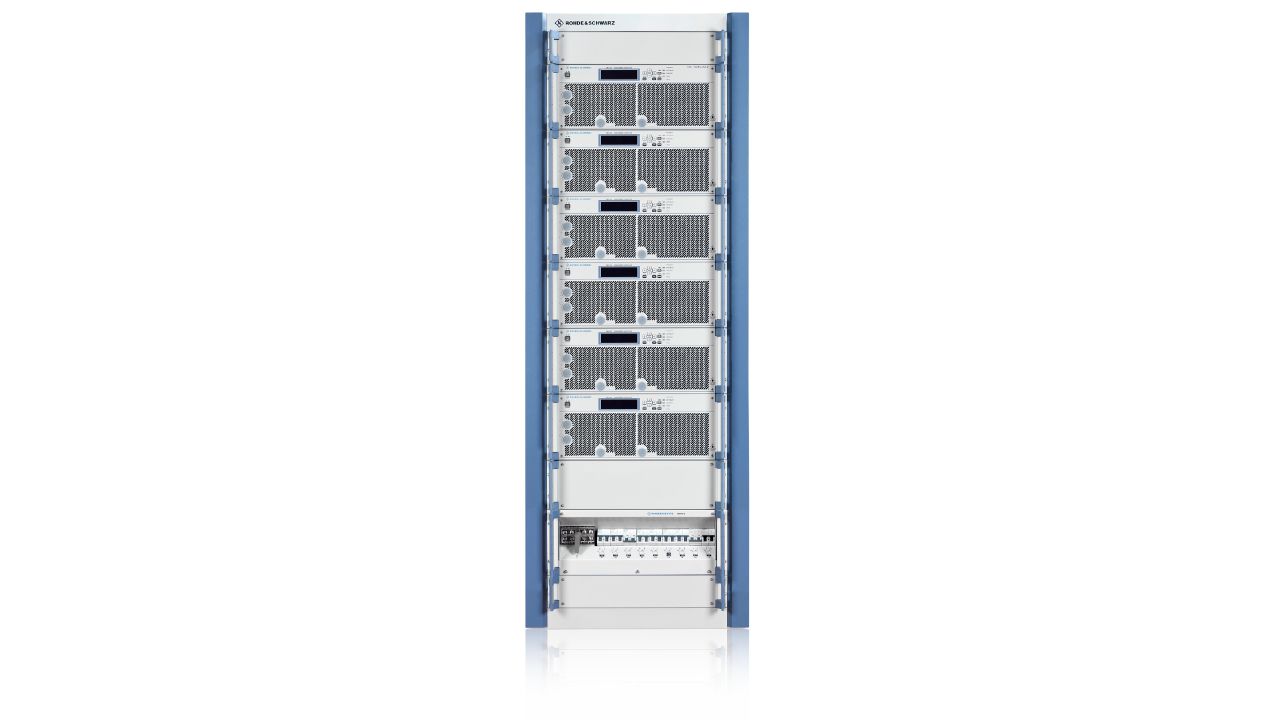

  • 風冷設計，結構緊湊，可作桌面型或機架型安裝
  • 提供單頻帶、雙通道同頻帶及跨頻帶雙頻帶等多種配置選項

典型應用

  • 電磁相容性（EMC）測試：符合 IEC、MIL 及 RTCA 等標準的輻射抗擾度測試
  • 設計驗證與產品確認：對天線、接收器及 RF 模組進行大訊號特性測試
  • 天線阻抗匹配研究：可調式失配容忍度支援非標準阻抗場景的精確量測
  • 航太與國防 RF 測試：適用於雷達、通訊系統及電子戰設備的寬頻高功率測試
  • 5G/無線通訊研發：覆蓋 Sub-6 GHz 頻段，支援 OFDM 訊號放大與系統測試
配置工具

配置您的 R&SBBA130

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

63 個型號
1 / 3
2

硬體選配

14 項可選
2 / 3
3

配件

1 項可選
3 / 3

可用機型 ／ 型號變體

本系列提供以下 5 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
BC單頻帶放大器，80 MHz - 1 GHz（型號: BBA130-BC100, BBA130-BC180, BBA130-BC240, BBA130-BC350, BBA130-BC750, BBA130-BC1500, BBA130-BC1800, BBA130-BC2100, BBA130-BC2700, BBA130-BC4200, BBA130-BC6500, BBA130-BC9500, BBA130-BC13000）詢價 →
D單頻帶放大器，690 MHz - 3.2 GHz（型號: BBA130-D45, BBA130-D90, BBA130-D160, BBA130-D300, BBA130-D600, BBA130-D1200）詢價 →
E單頻帶放大器，2.5 GHz - 6 GHz（型號: BBA130-E22, BBA130-E45, BBA130-E90, BBA130-E150, BBA130-E280, BBA130-E550）詢價 →
Twin-Band雙通道同頻帶放大器（型號: BBA130-BC100BC100, BBA130-BC180BC180, BBA130-BC240BC240, BBA130-BC350BC350, BBA130-D45D45, BBA130-D90D90, BBA130-D160D160, BBA130-E22E22, BBA130-E45E45, BBA130-E90E90, BBA130-E150E150）詢價 →
Dual-Band雙頻帶放大器，覆蓋 80 MHz - 6 GHz（跨頻段組合）（型號: BBA130-BC100D45, BBA130-D45E22, 其他 BC/D/E 跨頻段組合型號，最大覆蓋 80 MHz - 6 GHz）詢價 →

選配項目 ／ 配件

B101 GPIB 遠端控制（外部轉換器型號用）
B110 RF 輸入切換器（1:2 或 2:1，N 型接頭）
B116 RF 輸入切換器（1:6，N 型接頭）
B120 RF 輸出切換器（2:1 或 1:2，N 型接頭）
B121 RF 輸出切換器（2:2，7/16" 接頭）
B122 RF 輸出切換器（2:2，7/8" EIA 接頭）
B123 RF 輸出切換器（2:2，1 5/8" EIA 接頭）
B126 RF 輸出切換器（6:1，N 型接頭）
B130 快速放大器靜音功能（適用於 3 MHz 以上應用）
B132 直流隔離輸入保護（N 型接頭）
B140 RF 正向/反射取樣埠（N 型，前面板或後面板）
B141 偵測正向/反射取樣埠（N 型，前面板或後面板）
B142 取樣埠切換器（雙埠，N 型，前面板或後面板）
B160 透明 I/O 介面
UBL100 超寬頻負載（DC 至 18 GHz）
