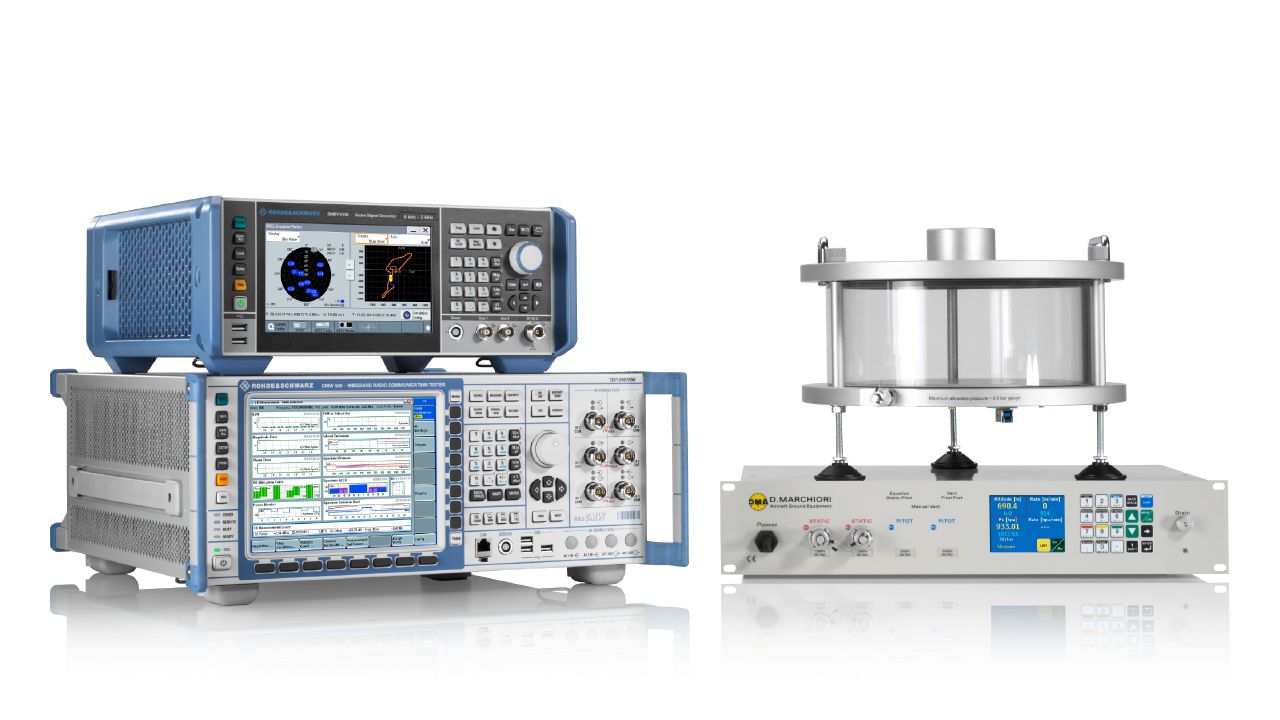

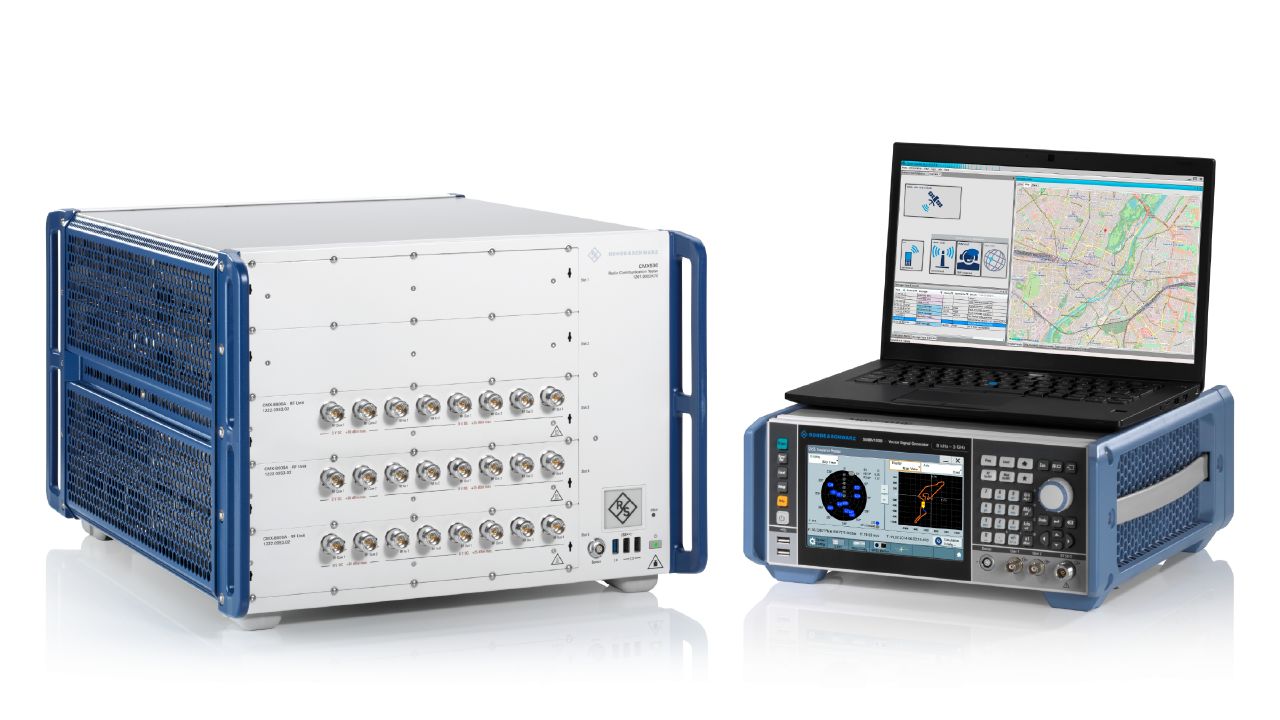

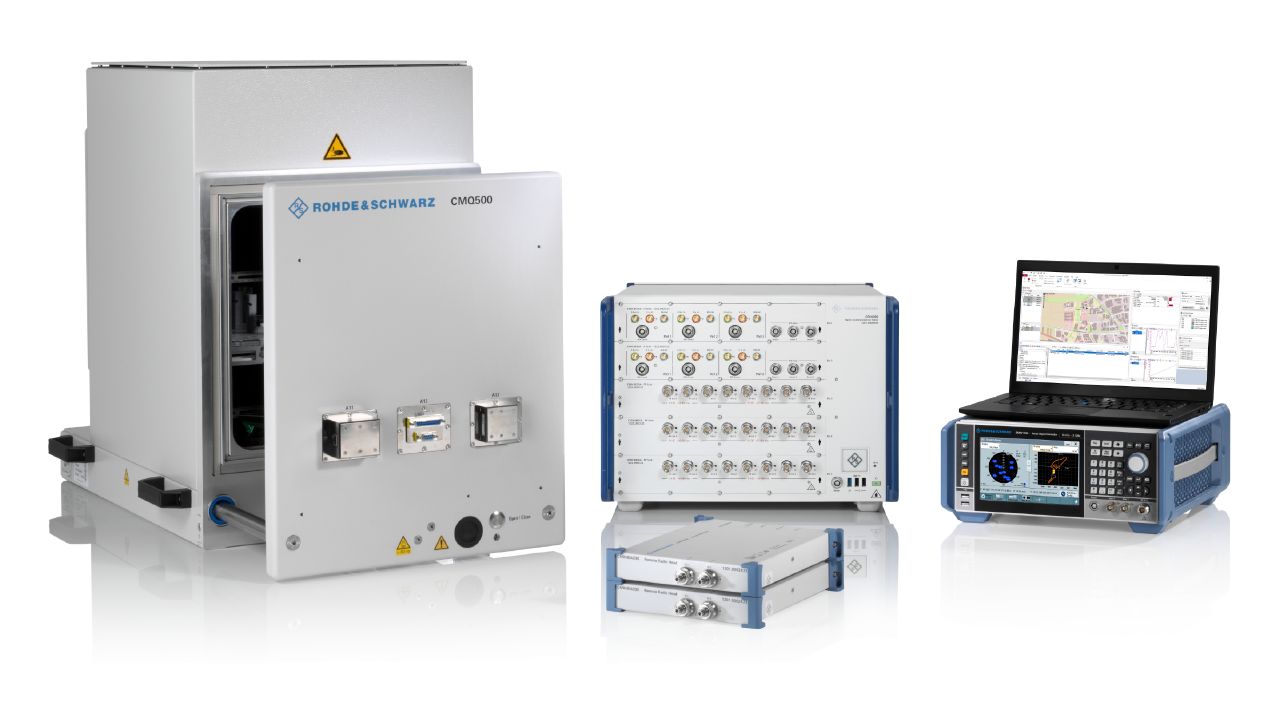

R&STS-LBS LBS 定位服務一致性測試系統（2G – 5G）

R&S®TS-LBS
LBS 定位服務一致性測試系統（2G – 5G）

  • 類別: 無線裝置測試系統
  • 製造商: Rohde & Schwarz
  • 支援衛星導航技術: GPS、Glonass、BeiDou、A-GPS、A-Glonass、A-BeiDou
  • 支援網路定位技術: OTDOA、eCID、UL-TDOA、DL-TDOA、UL-AoA、DL-AoD、multi-RTT
  • 混合定位: A-GPS + Glonass、A-GPS + OTDOA/eCID
  • 定位協議: RRC、RRLP、LPP、SUPL 1.0 / 2.0（C-plane / U-plane）
  • 支援無線標準: GSM/EGPRS、WCDMA/HSPA、LTE FDD/TDD、5G NR FR1 & FR2（NSA / SA）
  • 法規符合性: EN 303 413 接收器測試；E112 (EU) 2019/320 Galileo / AML 測試
  • 額定電源電壓: 120 V AC 或 230 V AC
  • 額定頻率: 50 Hz ~ 60 Hz
  • 最大耗電量: 350 VA
  • 操作溫度範圍: +20 °C ~ +26 °C
  • 儲存溫度範圍: 0 °C ~ +40 °C
  • 相對濕度（非凝結）: 20 % ~ 80 %
  • 外形尺寸（W × H × D）: 465.1 mm × 352.3 mm × 517.0 mm
  • 重量: 約 25.9 kg（視系統配置而定）
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®TS-LBS 是一套針對無線裝置與晶片組進行網路型及衛星型位置服務（LBS）測試的完整測試解決方案。系統高度可配置，滿足 GSM、WCDMA、LTE 與 5G 裝置的 LBS 一致性測試及電信業者驗收測試需求，並符合 EN 303 413 接收器法規測試及 E112 (EU) 2019/320 Galileo / AML 行動技術的 GNSS 測試要求。以 R&S®CMW500 多技術網路模擬器與 R&S®SMBV100A GNSS 模擬器為核心，可從研發階段擴充至完整的型式核可與業者驗收測試。

主要特點

  • 衛星、蜂巢式、室內與混合定位技術全面覆蓋：支援 A-GNSS（GPS、Glonass、BeiDou）、Bluetooth®、氣壓計及 Wi-Fi 獨立定位，以及 OTDOA/eCID、UL-TDOA、DL-TDOA、UL-AoA、DL-AoD、multi-RTT 網路定位技術
  • 廣泛標準支援：3GPP 協議一致性與最低效能測試（37.571-1/2、34.123、51.010-1）；OMA SUPL 2.0 協議一致性；電信業者驗收測試計畫（AT&T、Verizon Wireless、T-Mobile、NTT DoCoMo）
  • 最新 5G NSA 與 SA FR1 / FR2 A-GNSS 支援：完整涵蓋 5G NR 毫米波與 Sub-6GHz 頻段定位測試
  • 現場至實驗室錄製與回放：支援 GPS、Glonass、BeiDou 及 SBAS 衛星訊號 16-bit 高保真錄製與重播；可移動 SSD；支援混合 GNSS 與網路定位同步錄製
  • 高度自動化：全自動測試序列與測試計畫執行（24/7 連續操作）；自動化路徑校準；線上即時報告產生器與摘要報告管理器
  • 彈性擴充的 GNSS 模擬器（R&S®SMBV100A）：支援 GPS（R&S®SMBV-K44）、A-GPS（K65）、Glonass（K94）、A-Glonass（K95）、BeiDou（K107）、GNSS Enhanced（K92）、12 衛星擴充（K91）等多項選購模組
  • 研發支援功能：參數評估模式（PEM）、裕量搜尋（Margin Search）、使用者自訂 GNSS 情境、E911 R&D 功能、CMWmars 多功能記錄檔分析器
  • 直覺化 R&S®CONTEST GUI：拖放式測試計畫建立；DUT 圖形化天線配置；即時 PASS/FAIL 結果顯示；HTML 報告輸出；支援外部 PostgreSQL 資料庫整合

典型應用

  • 3GPP 與 CTIA 一致性認證測試（GCF / PTCRB 驗證）
  • 電信業者驗收測試（AT&T、Verizon、T-Mobile、NTT DoCoMo 測試計畫）
  • 設計驗證與研發測試（研發、預認證、型式核可各階段）
  • 上市前評估與效能分析（Benchmarking）
  • 行動應用程式定位功能測試
  • 回歸測試（Regression Testing）
  • OTA（Over-The-Air）效能測試（搭配 R&S®TS8991 系統）
  • 衛星訊號錄製與實驗室重播（Field-to-Lab Record & Replay）

可用機型 ／ 型號變體

本系列提供以下 2 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
—聚焦於 A-GNSS 測試（A-GPS、A-Glonass、A-BeiDou）；支援通訊協議一致性與最低效能測試；以 R&S®CMW500 為核心，涵蓋 GSM、WCDMA、LTE 所有 3GPP 無線接取技術。詢價 →
—完整涵蓋所有 LBS 技術，從 A-GNSS 到網路定位（OTDOA/eCID）；支援從研發到型式核可的完整測試週期；可擴充至 RRM 與 PQA 效能測試；支援 UE 及晶片組多項 3GPP 無線接取技術。詢價 →

選配項目 ／ 配件

1201.0002K50 寬頻無線通訊測試儀（含選購模組）
1407.6004K02 向量訊號產生器（含 GNSS 模擬選購模組）
1513.4600K10 I/Q 資料錄製器
1117.8307.03 控制 PC（含螢幕、鍵盤及滑鼠）
1137.6000.02 通用功率感測器
0192.1500.21 雙通道分析儀 / 電源供應器（含附件）
1522.2007.02 RF 連接盒（兩組 8 路分配器/合路器，SMA 接頭）
— GPS 模擬（最多 6 顆衛星，L1/L2，C/A 碼）
— A-GPS 輔助資料產生（支援 RINEX 星曆檔匯入）
— GNSS 增強版：WGS84 / NMEA 路徑點、Google Earth 匯入、硬體在迴路（HIL）即時饋入
— Glonass 模擬（最多 6 顆衛星，FDMA，L1/L2）
— A-Glonass 輔助資料產生（支援 RINEX 星曆檔匯入）
— BeiDou 模擬（最多 6 顆衛星，B1 頻率，MEO/IGSO/GEO）
— GNSS 12 衛星擴充（C/A 碼民用訊號）
1517.9607.02 R&S®TS-LBS 專用纜線套組
1519.5873.02 R&S®CMW-PQA 及 R&S®TS-LBS 纜線套組
1524.2033.02 R&S®CMW-Z28 專用纜線套組
1517.5199.02 I/Q 資料 NAS 伺服器儲存方案
