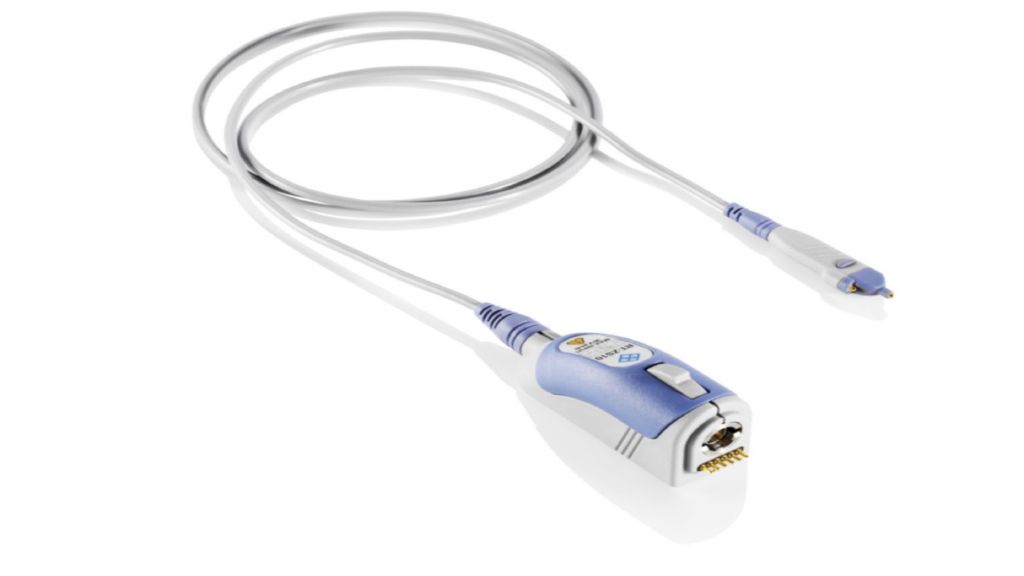

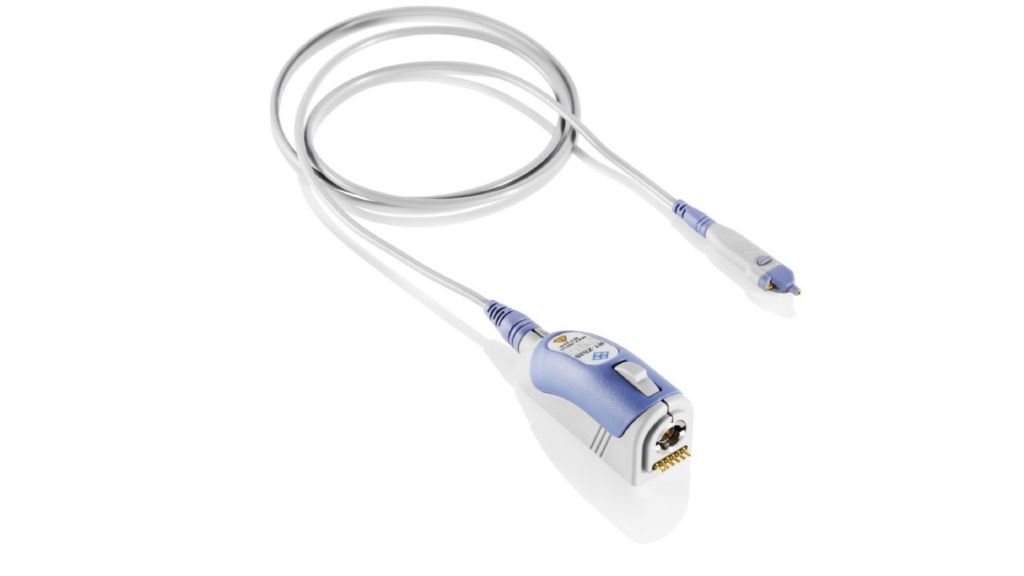

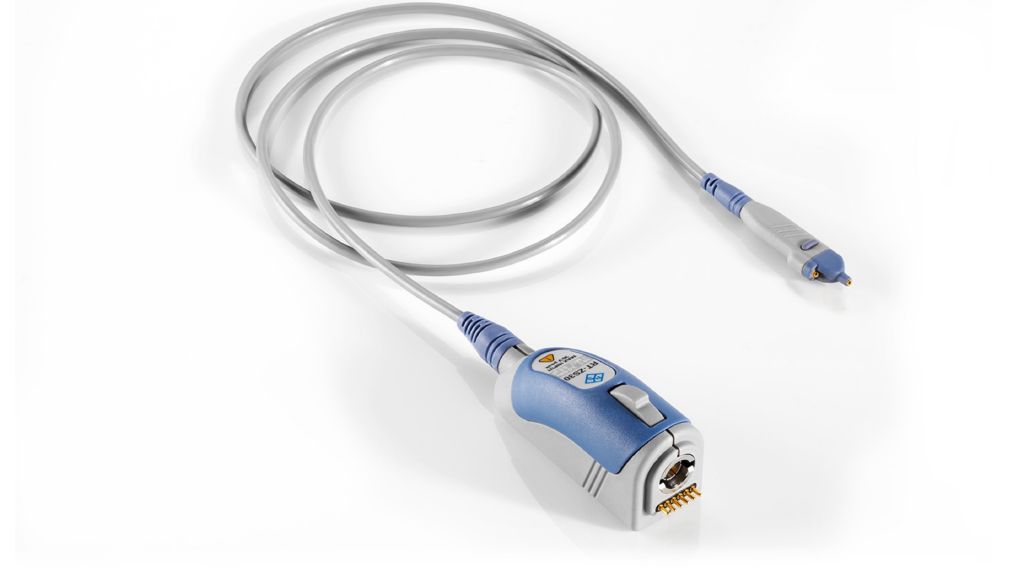

R&S®RT-ZS 主動單端探棒
主動單端探棒系列（1 GHz – 6 GHz，低雜訊）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 頻寬範圍: 1 GHz – 6 GHz（依型號而異）
- 輸入阻抗（電阻）: 1 MΩ
- 輸入電容: 0.8 pF（RT-ZS10/20/30）；0.3 pF（RT-ZS60）（實測值）
- 衰減比: 10:1
- 最大輸入電壓: ±8 V（峰值），加上偏置補償設定值
- 偏置補償範圍: ±12 V（RT-ZS10/20/30）；±10 V（RT-ZS60）
- 衰減精度: ±0.5 %（套用數位校正係數後）
- 噪聲電壓（RT-ZS10/10E，偏置=0 V）: 1.2 mV（RMS）（實測值）
- 噪聲電壓（RT-ZS20，偏置=0 V）: 1.6 mV（RMS）（實測值）
- 噪聲電壓（RT-ZS30，偏置=0 V）: 2.0 mV（RMS）（實測值）
- 噪聲電壓（RT-ZS60）: 2 mV（RMS）（實測值）
- 上升時間（RT-ZS10/10E）: < 350 ps（10 % 至 90 %）
- 上升時間（RT-ZS20）: < 250 ps（10 % 至 90 %）
- 上升時間（RT-ZS30）: < 135 ps（10 % 至 90 %）
- 上升時間（RT-ZS60）: < 67 ps（10 % 至 90 %）
- 最大無損輸入電壓（DC 峰值）: ±30 V
- ESD 耐受（人體模型）: 8 kV（RT-ZS10/20/30 實測值）；2 kV（RT-ZS60）
- 傳播延遲: 5.5 ns（實測值）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®RT-ZS 系列主動單端探棒用於精確量測接地參考信號，能精準量測高速及低頻信號，對測試點的負載影響極小。高達 1 MΩ 的輸入阻抗與低於 1 pF 的輸入電容，確保信號波形完整且干擾最小。Rohde & Schwarz 提供多款型號，最高頻寬達 6 GHz，滿足從消費電子到高速數位設計驗證的各種應用需求。
主要特點
- 頻寬涵蓋 1 GHz 至 6 GHz，五款型號可選（RT-ZS10E / RT-ZS10 / RT-ZS20 / RT-ZS30 / RT-ZS60）
- 高輸入阻抗：1 MΩ，對被測電路負載極小
- 低輸入電容：< 1 pF（RT-ZS10/20/30 為 0.8 pF；RT-ZS60 僅 0.3 pF）
- 極低附加噪聲，提升量測訊雜比
- 內建高精度直流電壓計（R&S®ProbeMeter），可量測 DC 電壓（RT-ZS10E 不適用）
- 偏置補償功能（±12 V 或 ±10 V），可量測大偏壓上的小信號
- 探頭微型按鈕，可直接在示波器儀器上控制功能（RT-ZS10E 不適用）
- Rohde & Schwarz 專用探棒介面，支援自動辨識與校正
- 符合 IEC/EN 61010-1 安全規範及 EMC 指令 2014/30/EC
- 校驗週期 2 年，長期穩定性佳
典型應用
- 高速數位設計驗證（PCIe、DDR、USB、MIPI 等介面信號量測）
- 消費電子與通訊設備開發測試
- 電力電子元件切換波形量測
- 射頻與微波電路偏壓點分析
- 嵌入式系統與MCU時序除錯
- 醫療設備及工業電子測試
可用機型 ／ 型號變體
本系列提供以下 5 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®RT-ZS10 (1410.4080.02) | 含 R&S®ProbeMeter、微型按鈕、R&S 探棒介面；附 RT-ZA2 配件組 | 詢價 → |
| R&S®RT-ZS10E (1418.7007.02) | R&S 探棒介面；不含手提箱或配件，不具備偏置補償、微型按鈕及 R&S®ProbeMeter | 詢價 → |
| R&S®RT-ZS20 (1410.3502.02) | 含 R&S®ProbeMeter、微型按鈕、R&S 探棒介面；附 RT-ZA2 配件組 | 詢價 → |
| R&S®RT-ZS30 (1410.4309.02) | 含 R&S®ProbeMeter、微型按鈕、R&S 探棒介面；附 RT-ZA2 配件組 | 詢價 → |
| R&S®RT-ZS60 (1418.7307.02) | 含 R&S®ProbeMeter、微型按鈕、R&S 探棒介面；附 100 個焊接式信號針及完整配件 | 詢價 → |
