R&S® RT-ZM 模組化探棒系統
模組化探棒系統（1.5 GHz – 16 GHz，可換探頭）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 頻寬（RT-ZM15）: >1.5 GHz
- 頻寬（RT-ZM30）: >3 GHz
- 頻寬（RT-ZM60）: >6 GHz
- 頻寬（RT-ZM90）: >9 GHz
- 頻寬（RT-ZM130）: >13 GHz
- 頻寬（RT-ZM160）: >16 GHz
- 上升時間（RT-ZM15）: <230 ps
- 上升時間（RT-ZM30）: <100 ps
- 上升時間（RT-ZM60）: <75 ps
- 上升時間（RT-ZM90）: <50 ps
- 上升時間（RT-ZM130）: <35 ps
- 上升時間（RT-ZM160）: <28 ps
- 直流偏移補償範圍: ±16 V
- ProbeMeter 直流量測精度: 0.05 %
- 量測模式: 單端（P）／負端（N）／差動（DM）／共模（CM）
- 電容負載: 低電容（Low capacitive load）
- 相容示波器: R&S® RTP、R&S® RTO6、R&S® MXO 5
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S® RT-ZM 模組化探棒系統以技術精密且易於操作的解決方案，滿足當前的探測需求。各種探測方案均具備高頻寬與大動態範圍，同時保持低電容負載。RT-ZM 系統包含適用於各種量測任務與條件的探針頭模組（RT-ZMA 系列），可與頻寬從 1.5 GHz 至 16 GHz 的放大器模組搭配使用。其專屬 ASIC 設計支援單端、差動及共模量測模式，無需重新連接或重新焊接即可切換，同時具備 ±16 V 直流偏移補償功能，並內建高精度電壓表（R&S® ProbeMeter），可獨立於示波器進行 0.05% 精度的直流電壓量測。
主要特點
- 彈性可配置連接性：模組化設計支援多種探針頭模組，涵蓋焊接式、快速連接、SMA 及彈性連接等類型，適應各種量測環境與電路板佈局。

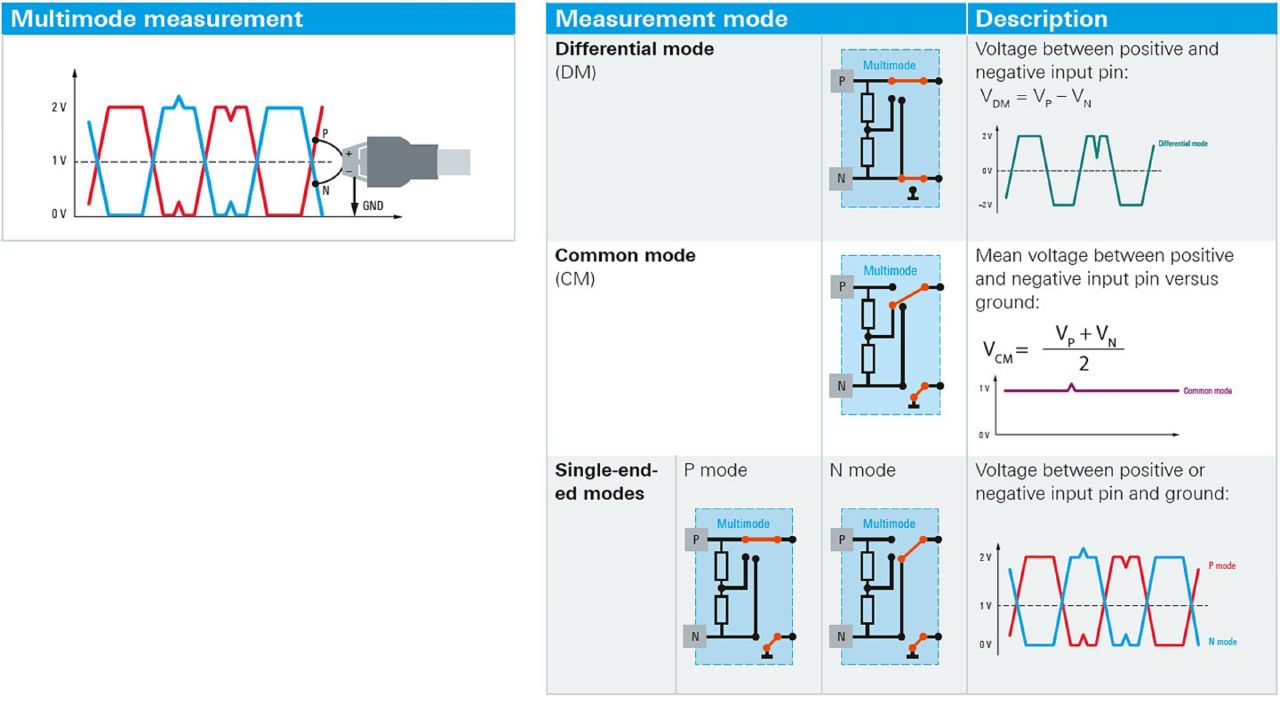

- 多模式量測功能：內建專屬高速 ASIC，可在不重新連接或重新焊接探針頭的情況下，即時切換單端（P/N）、差動（DM）及共模（CM）量測模式。

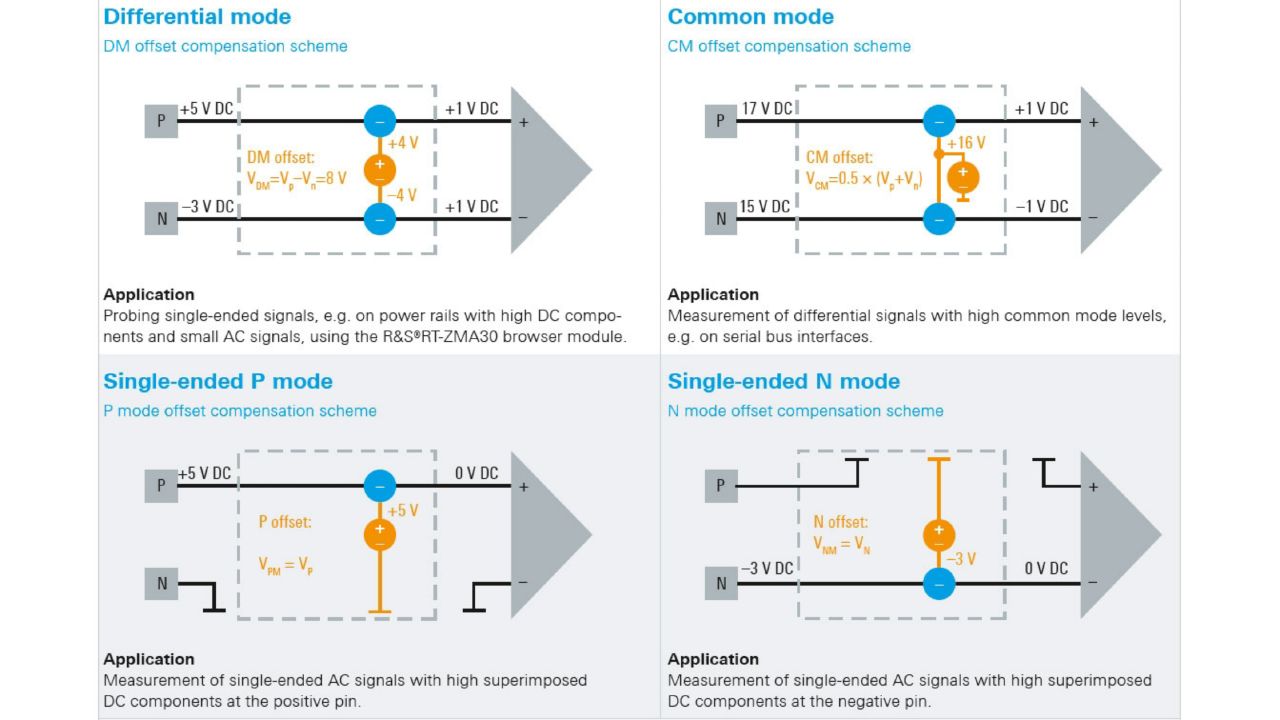

- ±16 V 直流偏移補償：在差動 ASIC 上游的探針頭端進行補償，可將量測信號的直流成分抵消，延伸放大器動態範圍之外的電壓量測窗口，並以最大解析度顯示感興趣的信號成分。

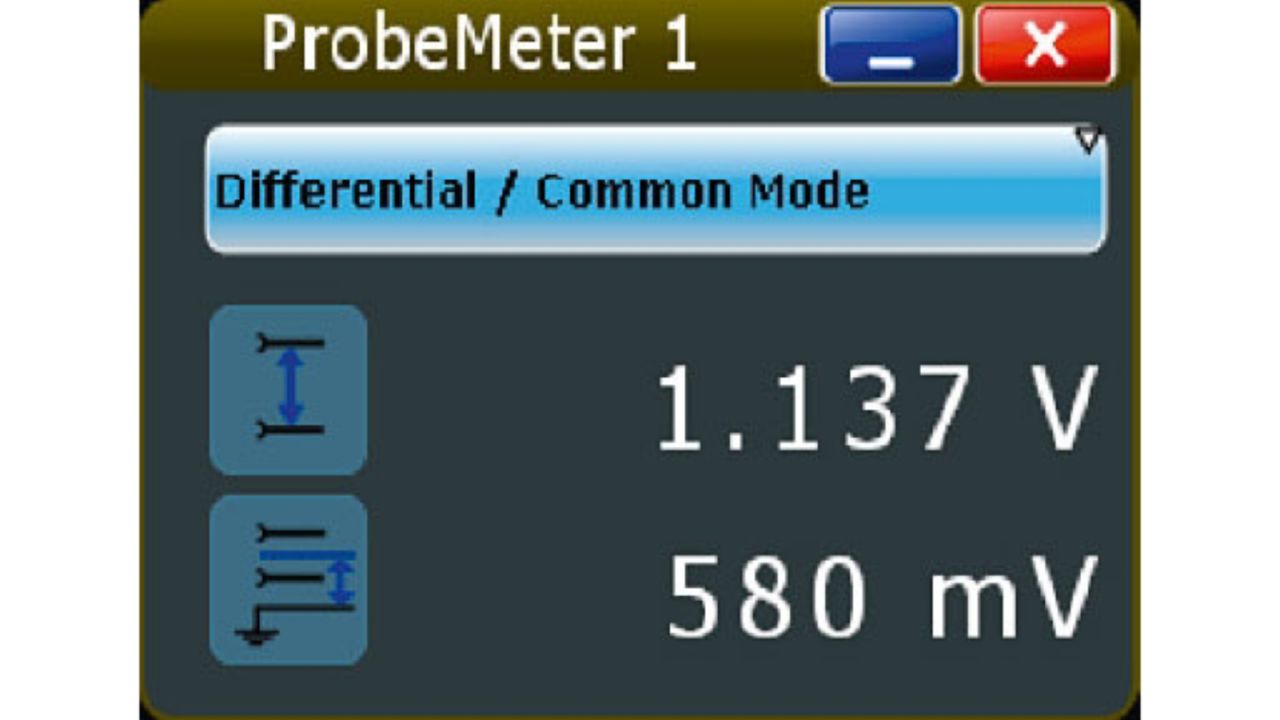

- 內建高精度電壓表（R&S® ProbeMeter）：獨立於示波器運作，以 0.05% 精度連續量測直流電壓成分，並與波形擷取同步並行，透過放大器模組內部專用 ADC 即時數位化。
- 探針頭微型按鈕控制：放大器模組上整合微型按鈕，可配置 run/stop、auto set、儲存波形、設定觸發準位、建立自動化測試報告及多模式切換等功能，讓使用者無需移開視線即可控制示波器。
- 低電容負載設計：各探針頭模組均具備低電容負載特性，降低對待測電路的影響，確保高速信號量測的準確性。
- 探針頭收納硬殼隨行收納盒（RT-ZMA1）可容納最多 6 條 RT-ZMA 探針頭線，方便攜帶與現場使用。
典型應用
- 高速串列介面差動信號探測（如 PCIe、USB、DDR、SerDes）
- 電源完整性（Power Integrity）多通道量測
- 差動信號共模雜訊分析
- 高速數位電路信號完整性（Signal Integrity）量測
- 溫度環境下的電路特性量測（搭配 RT-ZMA11 / RT-ZMA50）
- RF 與微波電路的高頻寬單端量測（搭配 RT-ZMA40 SMA 模組）
- 航空、國防及電信系統之高精度直流偏移量測
可用機型 ／ 型號變體
本系列提供以下 15 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S® RT-ZM15 (1800.4700.02) | 詢價 → | |
| R&S® RT-ZM30 (1419.3005.02) | 詢價 → | |
| R&S® RT-ZM60 (1419.3105.02) | 詢價 → | |
| R&S® RT-ZM90 (1419.3205.02) | 詢價 → | |
| R&S® RT-ZM130 (1800.4500.02) | 詢價 → | |
| R&S® RT-ZM160 (1800.4600.02) | 詢價 → | |
| R&S® RT-ZMA10 (1419.4301.02) | 詢價 → | |
| R&S® RT-ZMA10-6 (1801.4349.02) | 詢價 → | |
| R&S® RT-ZMA11 (1419.4318.02) | 詢價 → | |
| R&S® RT-ZMA12 (1419.4324.02) | 詢價 → | |
| R&S® RT-ZMA14 (1338.1010.02) | 詢價 → | |
| R&S® RT-ZMA15 (1419.4224.02) | 詢價 → | |
| R&S® RT-ZMA30 (1419.4353.02) | 詢價 → | |
| R&S® RT-ZMA40 (1419.4201.02) | 詢價 → | |
| R&S® RT-ZMA50 (1419.4218.02) | 詢價 → |
