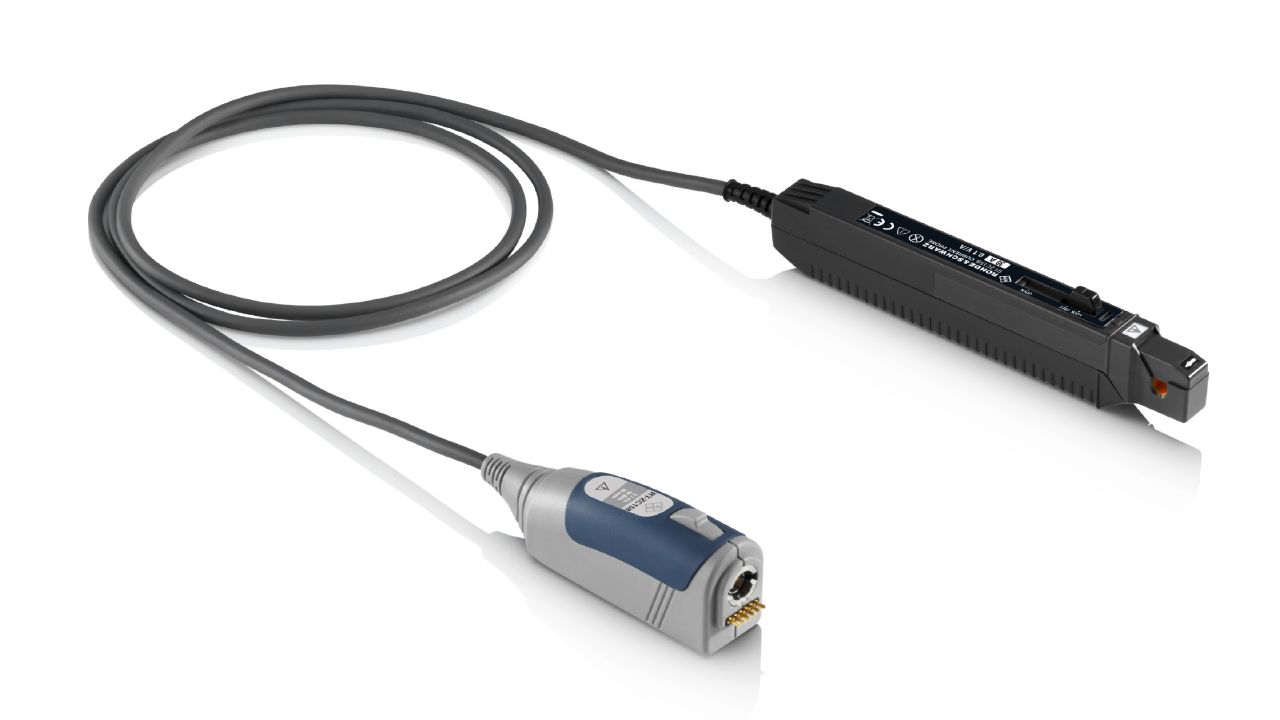

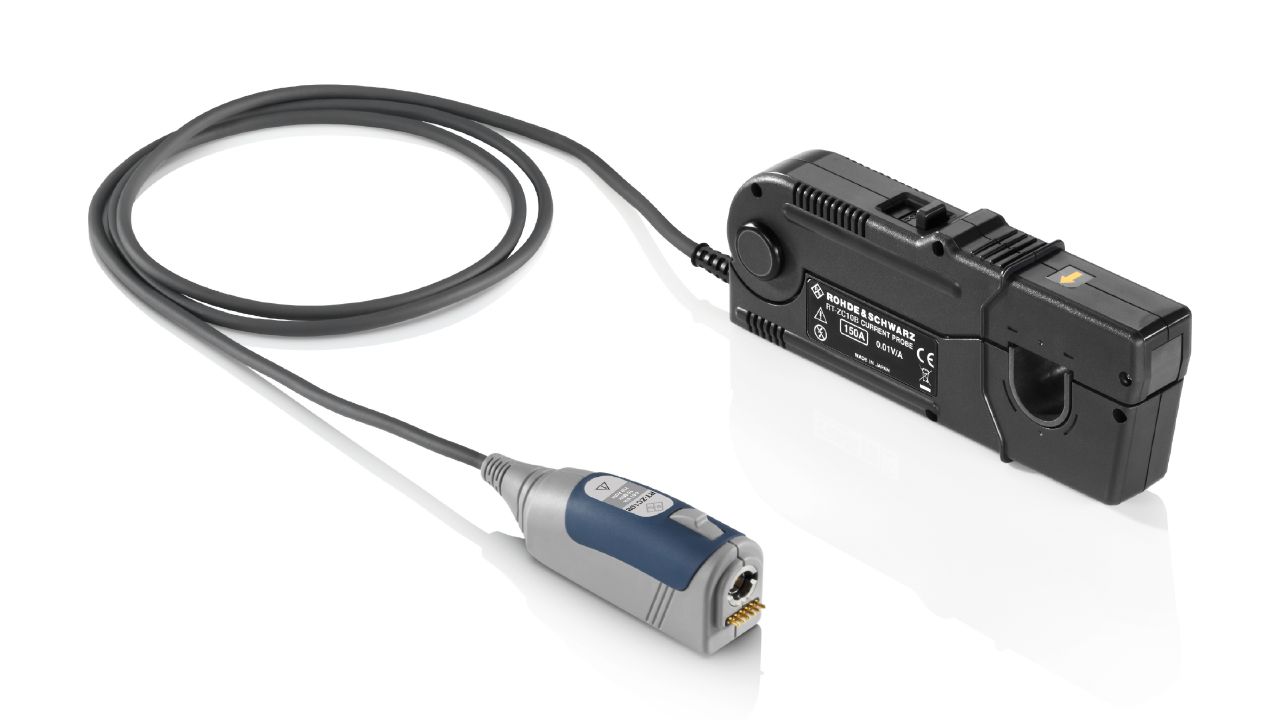

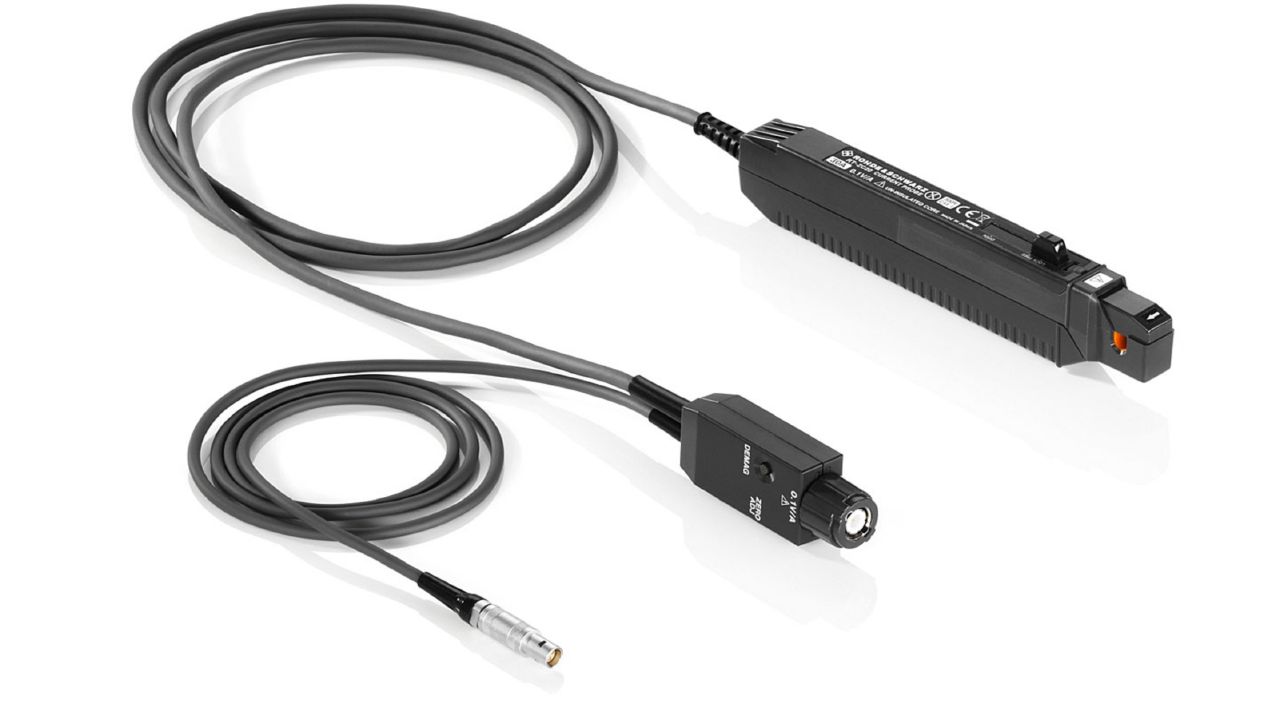

R&S® RT-ZC 電流探棒
電流探棒系列（20 kHz – 120 MHz，最高 ±2000 A）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 頻寬範圍: 20 kHz – 120 MHz（依型號而定）
- 最大電流範圍: ±0.5 A – ±2000 A RMS（依型號而定）
- 靈敏度範圍: 0.001 V/A – 10 V/A（依型號而定）
- 量測方式: 非侵入式（夾式電流互感器）
- 輸出連接器: R&S 探棒介面（B 系列）或 BNC
- 電源供應: R&S 探棒介面供電 / RT-ZA13 外部電源（±12 V DC, ±2.5 A）/ 電池供電（RT-ZC02、RT-ZC03）
- RT-ZC02 頻寬: 20 kHz
- RT-ZC02 最大電流: ±2000 A / ±200 A（雙量程）
- RT-ZC03 頻寬: 100 kHz
- RT-ZC30 頻寬: 120 MHz
- RT-ZC31 量程切換: 30 A / 5 A / 0.5 A（三量程，靈敏度 0.1 / 1 / 10 V/A）
- 適用示波器: R&S RTM3000、RTA4000、RTO6、MXO 3/4/5、MXO 5C、Scope Rider（B 系列）；通用 BNC 示波器（標準系列）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
Rohde & Schwarz 電流探棒讓您能夠精確且非侵入式地量測直流（DC）與交流（AC）電流。系列提供多種型號，電流量測範圍涵蓋 1 mA 至 2000 A，最高頻寬可達 120 MHz。此外，Rohde & Schwarz 另提供多款 Rogowski 寬頻電流探棒，適用於電力電子及 EMC 應用場合。Rogowski 線圈具備卓越的頻寬、柔性設計與低插入損耗，是交流電流及瞬態電流量測的理想選擇。RT-ZC 系列分為兩種介面類型：支援 Rohde & Schwarz 探棒介面（直接插入示波器，無需外部電源）的 B 型號，以及使用 BNC 連接器（需搭配 RT-ZA13 外部電源或電池供電）的標準型號。
主要特點
- 非侵入式量測：夾式設計無需切斷電路，可安全量測直流與交流電流
- 超寬電流量程：涵蓋 1 mA 至 ±2000 A，滿足從微電流到大電流的各種應用需求
- 高頻寬達 120 MHz：RT-ZC20B / RT-ZC30 / RT-ZC31 提供 100–120 MHz 頻寬，可捕捉快速電流瞬變
- 雙介面設計：B 系列支援 R&S 示波器探棒介面，可自動識別並供電；標準系列採用通用 BNC，相容任何示波器
- 多量程切換：RT-ZC31 提供三段量程（30 A / 5 A / 0.5 A），單支探棒涵蓋寬廣測量範圍
- 大電流低頻型 RT-ZC02：電池供電，頻寬 20 kHz，雙量程 ±200 A / ±2000 A，適用於現場量測
- 堅固耐用的工業設計：高品質材料，適合長期穩定使用於實驗室及現場環境
- 探棒去時差校準夾具 RT-ZF20：可對電壓探棒與電流探棒進行時差（deskew）校準，確保功率量測精確度
典型應用
- 電力電子設計驗證：量測 SMPS 電源供應器、DC-DC 轉換器、馬達驅動器的開關電流波形
- 電動車（EV）與充電系統測試：大電流充電站、電池管理系統（BMS）、逆變器電流量測
- EMC 預相容性測試：量測傳導電流，識別電磁干擾源頭
- 工業電力監控：三相電力系統、UPS、變頻器的電流品質分析
- 半導體元件特性量測：GaN、SiC 功率元件的開關特性與損耗分析
- 安全與合規測試：量測設備待機電流、漏電流，符合 IEC/EN 安全標準
可用機型 ／ 型號變體
本系列提供以下 10 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S RT-ZC05B (1409.8204.02) | 詢價 → | |
| R&S RT-ZC10B (1409.8210.02) | 詢價 → | |
| R&S RT-ZC15B (1409.8227.02) | 詢價 → | |
| R&S RT-ZC20B (1409.8233.02) | 詢價 → | |
| R&S RT-ZC10 (1409.7750K02) | 詢價 → | |
| R&S RT-ZC20 (1409.7766K02) | 詢價 → | |
| R&S RT-ZC30 (1409.7772K02) | 詢價 → | |
| R&S RT-ZC31 (1801.4932.02) | 詢價 → | |
| R&S RT-ZC02 (1333.0850.02) | 詢價 → | |
| R&S RT-ZC03 (1333.0844.02) | 詢價 → |
