R&S®PVT360A
高效能向量訊號測試儀（整合 VSG + VSA，最高 6 GHz）
- 類別: 向量訊號測試儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 400 MHz 至 8 GHz（8.5 GHz 超頻範圍）
- 分析頻寬: 最高 500 MHz（基本型 250 MHz，可選擴充）
- TRX 通道數: 2 個獨立通道（每通道含訊號產生器與分析儀各一）
- 最大輸出功率: +20 dBm（高功率選項）
- RF 埠數（多埠組態）: 最多 8 個輸入/輸出埠
- RF 埠數（高功率組態）: 每 TRX 2 個埠
- 訊號產生器數量: 2 個獨立訊號產生器
- 訊號分析儀數量: 2 個獨立訊號分析儀
- 支援標準: 5G NR（FR1）、LTE/LTE-A、NB-IoT、WLAN 802.11a/b/g/n/ac/ax/be、Bluetooth Classic/BLE
- 儀器介面: 網頁介面 + SCPI 自動化
- 測試加速: 硬體加速測試序列（ARB 序列器）
- 安裝尺寸: 19 英吋機架，2U 高度
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®PVT360A 是一款整合雙通道向量訊號產生器（VSG）與向量訊號分析儀（VSA）的單箱式高效能向量測試儀，頻率涵蓋 400 MHz 至 8 GHz，分析頻寬最高可達 500 MHz。兩組獨立 TRX 通道可同步進行平行量測，大幅縮短基地台、小型基地台及 RF 元件的測試時間。內建硬體加速測試序列器，並支援多埠或高功率輸出組態，適用於生產線驗證及元件特性分析等多種應用環境。
主要特點
- 雙獨立 TRX 通道，各含完整訊號產生器與分析儀，可同步平行量測
- 頻率範圍 400 MHz–8 GHz，支援 8.5 GHz 超頻，分析頻寬最高 500 MHz
- 硬體加速 ARB 測試序列器，顯著提升生產線量測吞吐量

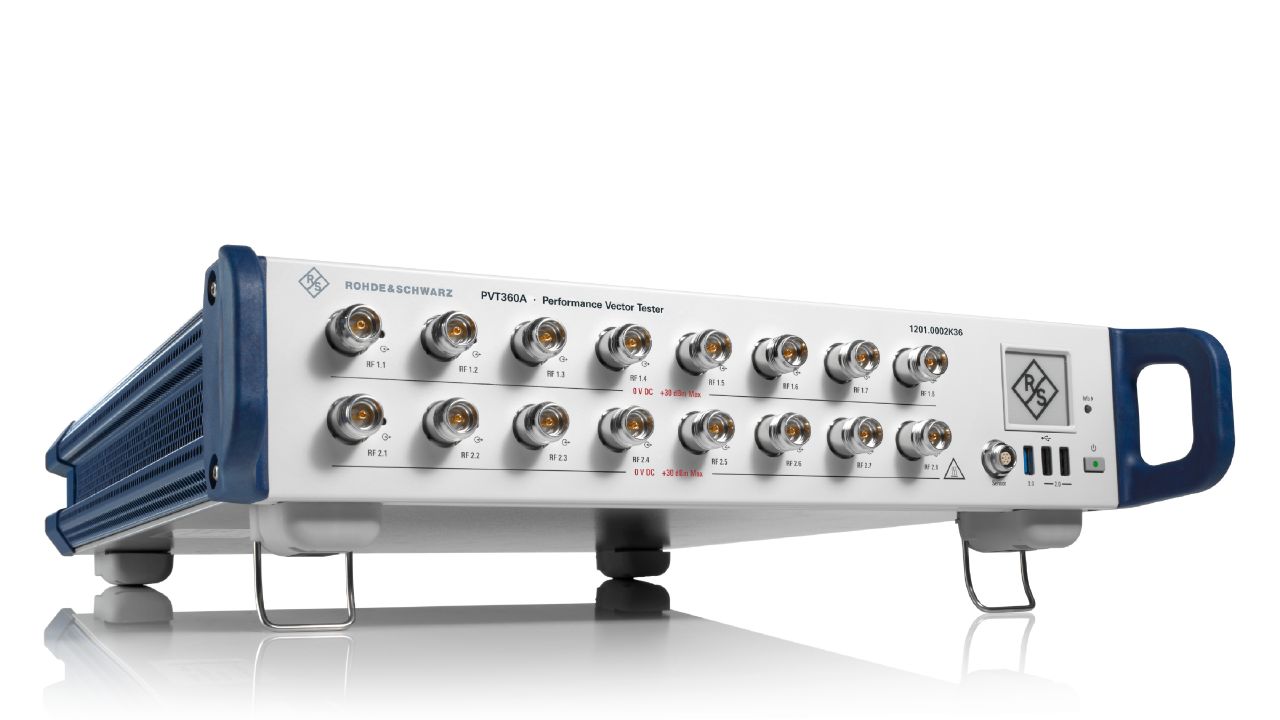

- 多埠組態支援最多 8 個 RF 埠，內建 RF 切換矩陣，無需額外外部切換器

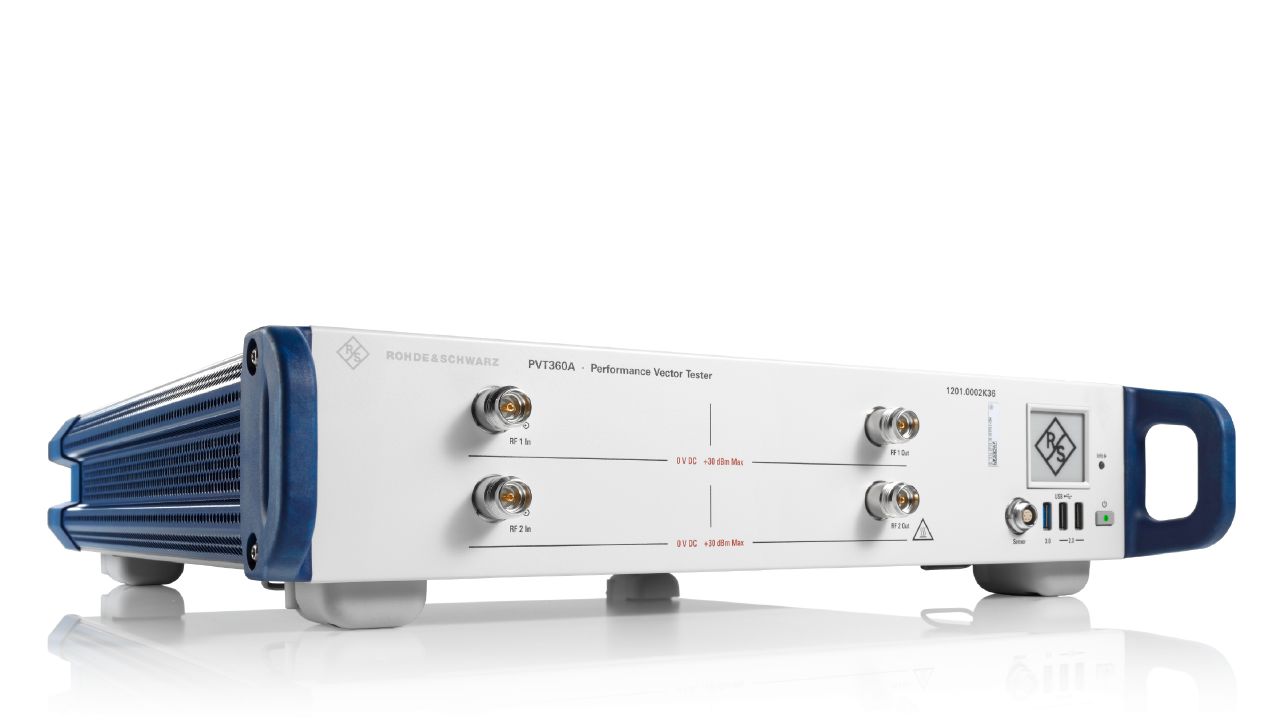

- 高功率選項輸出達 +20 dBm，適用於功率放大器特性分析
- 智慧通道虛擬儀器技術（Smart Channel），靈活分配通道資源
- 支援網頁介面與 SCPI 自動化，快速整合至生產測試環境
- 相容 5G NR FR1、LTE/LTE-A、NB-IoT、Bluetooth 及 WLAN 等主流標準
- 可搭配 R&S®VSE 軟體進行進階向量訊號分析、DPD 及 O-RAN 量測
- 支援外部前端模組（最高 50 GHz），擴展頻率覆蓋範圍
典型應用
- 5G NR FR1 基地台（gNB）及小型基地台（Small Cell）生產測試與特性驗證
- RF 功率放大器（PA）線性度、DPD 效能及增益特性分析
- WLAN 802.11ax/be 及 Bluetooth 5.x 無線連接模組量測
- O-RAN 開放式無線接取網路元件功能驗證
- RF 元件（濾波器、混頻器、天線）生產線自動化測試
可用機型 ／ 型號變體
本系列提供以下 9 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®PVT-PB36I (1214.0106.10) | PVT360A 基本組件 | 詢價 → |
| R&S®PVT-B40H (1214.0112.09) | 單機儀器介面 | 詢價 → |
| R&S®PVT-B41H (1214.0612.09) | PVTflexx 儀器介面 | 詢價 → |
| R&S®PVT-B106H (1214.0129.09) | 多埠 RF 單元，第一 TRX，400 MHz–6 GHz，250 MHz 頻寬 | 詢價 → |
| R&S®PVT-B306I (1214.0729.10) | 高功率 RF 單元，第一 TRX，6 GHz，250 MHz 頻寬 | 詢價 → |
| R&S®PVT-KB206 (1214.0141.02) | 第二 TRX 擴充，400 MHz–6 GHz，250 MHz 頻寬 | 詢價 → |
| R&S®PVT-KB108 (1214.0135.02) | 頻率擴充至 8 GHz（第一 TRX） | 詢價 → |
| R&S®PVT-KB505 (1214.0164.02) | 頻寬擴充至 500 MHz（第一 TRX） | 詢價 → |
| R&S®PVT-K108 (1214.0187.02) | 智慧通道虛擬儀器功能 | 詢價 → |
