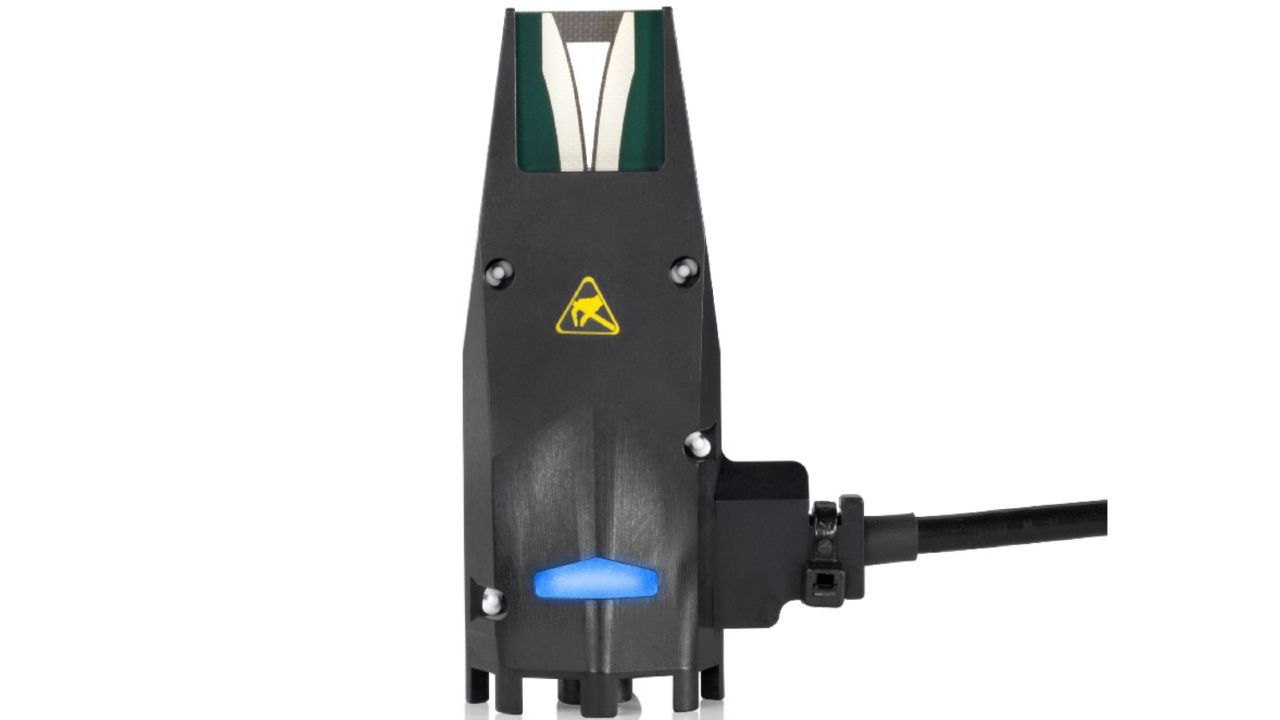

R&SNRPM 空中傳輸（OTA）毫米波功率量測解決方案

R&S®NRPM
空中傳輸（OTA）毫米波功率量測解決方案

  • 類別: 功率感測器
  • 製造商: Rohde & Schwarz
  • 頻率範圍: 18 GHz – 90 GHz
  • 功率量測範圍: −76 dBm 至 −19 dBm（連續平均）
  • 上升/下降時間: 2.2 μs
  • 絕對量測不確定度: 0.49 – 1.10 dB（依頻段）
  • 雷達截面積（RCS）: 典型 < −26 dB/sm（較傳統喇叭天線低約 15 dB）
  • 天線模組: NRPM-A90（單極化）／ NRPM-A90D（雙極化）
  • 感測器主機: NRPM3（USB）／ NRPM3N（LAN）
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®NRPM 為一套完整校準且可彈性擴充的空中傳輸（OTA）毫米波功率量測解決方案，頻率範圍涵蓋 18 GHz 至 90 GHz，專為 5G FR2、衛星酬載、波束成形驗證與天線陣列特性化等應用而設計。當毫米波頻段以線纜量測產生顯著傳輸損耗時，NRPM 透過整合於天線模組之高靈敏度二極體檢波器直接擷取空中傳輸功率，並具備極低雷達截面積（< −26 dB/sm），適用於桌上型平台或無響室環境。

主要特點

  • 18 GHz 至 90 GHz 完整毫米波頻段覆蓋
  • 全頻段校準，可單獨擴充之 OTA 功率量測架構
  • 二極體檢波器整合於天線模組，縮短訊號路徑、降低損耗
  • 極低雷達截面積（典型 < −26 dB/sm），較傳統喇叭天線低約 15 dB
  • 提供單極化（A90）與雙極化（A90D）天線模組
  • 三通道感測器主機可同時量測多波束（USB／LAN 介面）
  • 2.2 μs 快速上升／下降時間，支援脈衝與軌跡量測

典型應用

  • 5G FR2 毫米波基地台與終端裝置之 OTA 功率驗證
  • 波束成形（beamforming）與波束導向特性量測
  • 相位陣列天線（phased array antenna）校準與特性化
  • 衛星酬載與地面終端發射功率量測
  • IEEE 802.11ad／802.11ay（WiGig）射頻一致性測試
  • 車用毫米波雷達感測器發射功率校準

選配項目 ／ 配件

NRPM-A90 單極化天線模組（18 – 90 GHz）
NRPM-A90D 雙極化天線模組（18 – 90 GHz）
NRPM3 三通道感測器主機（USB 介面）
NRPM3N 三通道感測器主機（LAN 介面）
NRPM-Z3 / NRPM-ZD3 感測器轉接介面（單／雙極化）
NRP-Z5 USB 集線器（多感測器並行使用）
