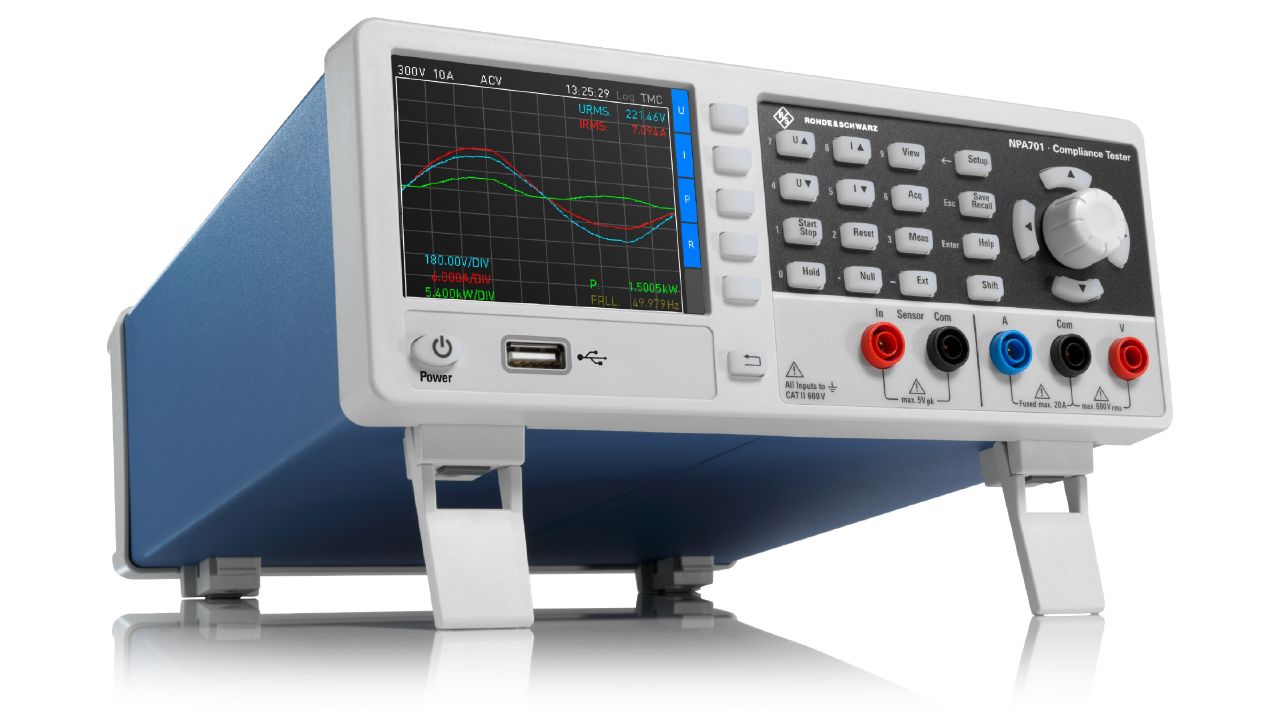

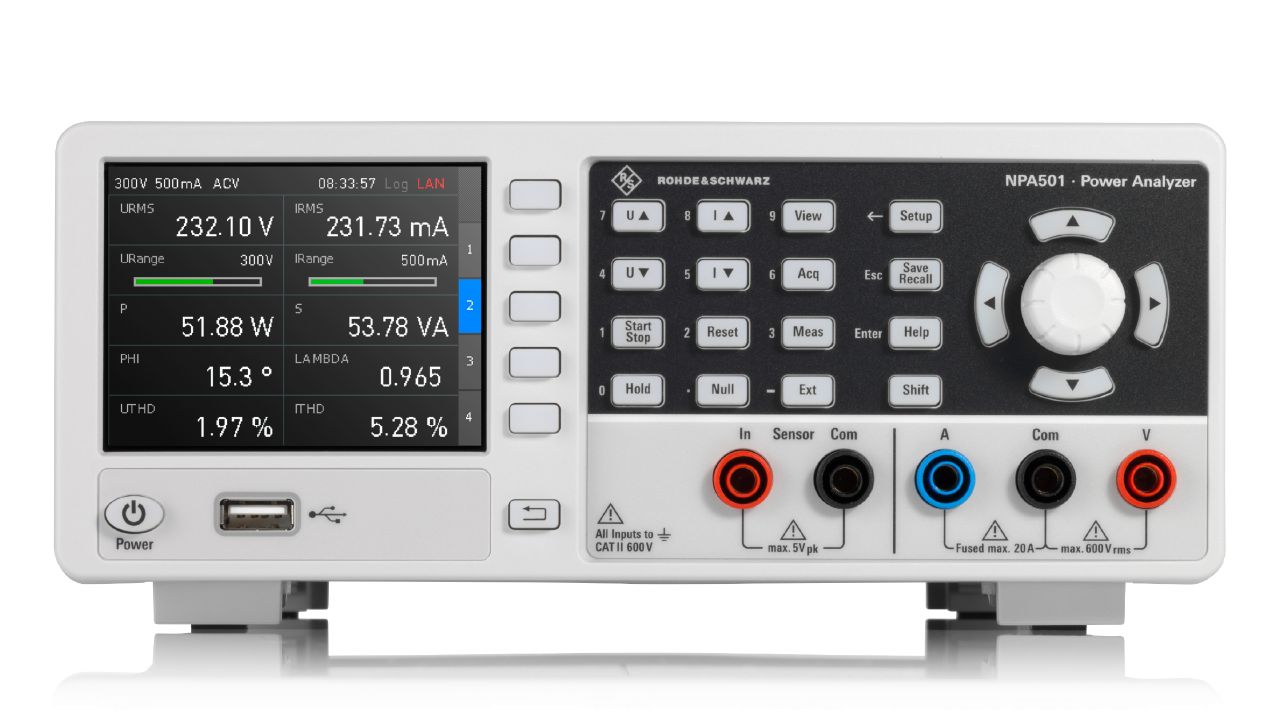

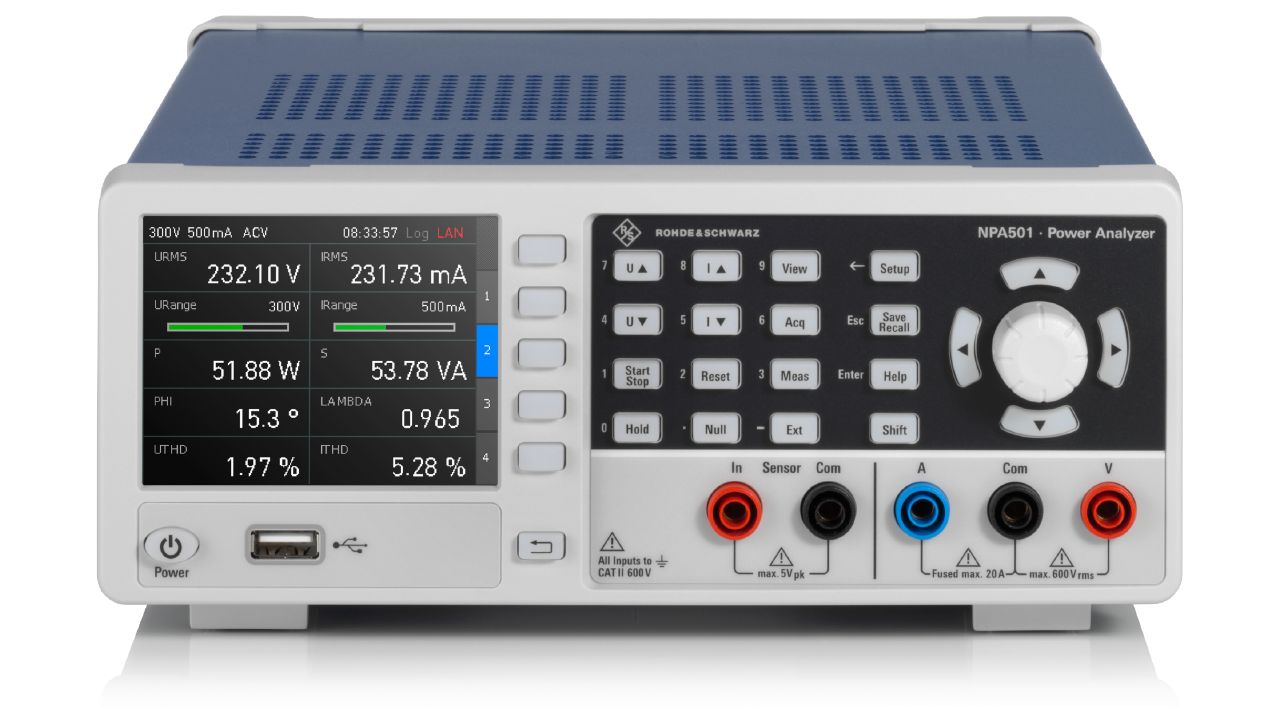

R&S®NPA
功率分析儀（50 µW – 12 kW，DC – 100 kHz）
- 類別: 功率分析儀
- 製造商: Rohde & Schwarz
- 頻寬: DC – 100 kHz
- 功率量測範圍: 50 µW – 12 kW
- 電壓量測範圍: 1 mV – 600 V
- 電流量測範圍: 1 mA – 20 A
- 基本準確度: 0.05% of reading
- 頻率準確度: 0.1% of reading
- 取樣頻率: 500 ksample/s
- 輸入阻抗: 2 MΩ
- 顯示解析度: 5 位數，10 次更新/秒
- 顯示器: 320 × 240 像素（QVGA 彩色）
- 操作溫度: +5 °C – +40 °C
- 尺寸（W × H × D）: 222 mm × 97 mm × 291 mm
- 重量: 約 3.25 kg
- 額定電源電壓（AC）: 100 V – 115 V / 230 V，50/60 Hz
- 額定消耗功率: 35 W
- 資料表: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®NPA 系列單相功率分析儀是一款結構緊湊的全方位測量儀器，專為 AC/DC 負載及待機電流特性量測而設計，基本準確度達 0.05%，低電流量測低至 5 mA。儀器內建圖形分析與合規評估功能，可顯示 26 項關鍵參數，無需外接軟體即可完成諧波分析及法規合規測試。高速 500 ksample/s 取樣率與 100 毫秒快速更新率，大幅提升生產線與研發測試效率。R&S®NPA 系列整合 USB-TMC、USB-CDC 及 LAN 遠端控制介面，適用於研發、生產線及品質保證等多種應用場合。
主要特點
- 功率量測範圍 50 µW – 12 kW，頻寬 DC – 100 kHz，適用於廣泛的電力電子產品測試
- 基本準確度 0.05%，取樣率 500 ksample/s，確保高精度、高速度的量測結果
- 機內圖形分析與法規合規評估，支援 IEC 62301、EN 50564、EN 61000-3-2 等國際標準
- 同時顯示 26 項關鍵電氣參數，含諧波分析（最多 50 次諧波電壓及電流 RMS 值與相位角）
- 三段可切換峰值因數（Crest Factor）設定，自動量程功能提升測試效率
- 頻率與自適應濾波功能，有效消除雜訊，確保量測結果平滑準確

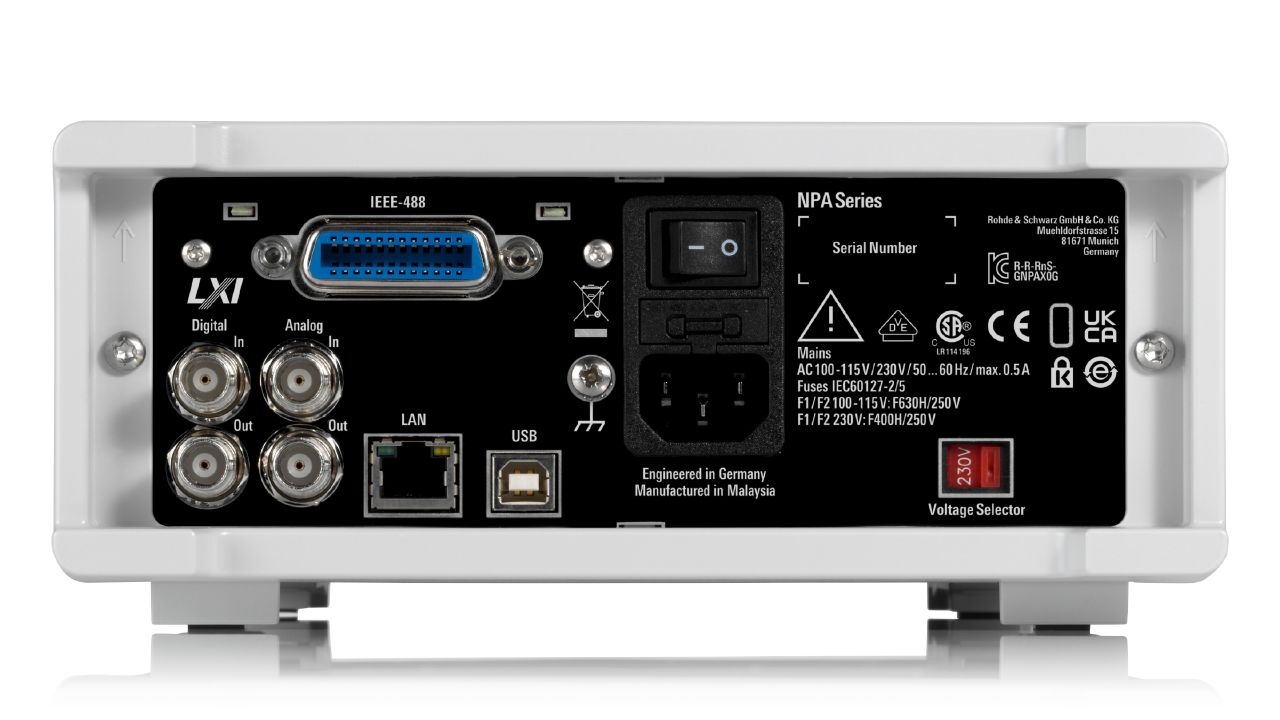

- 標準配備 USB-TMC、USB-CDC（虛擬 COM）及 LAN 遠端控制介面；選配 IEEE-488（GPIB）
- 緊湊機台設計，可選配 19" 2U 機架套件，適合生產線自動化整合
典型應用
- 電子裝置研發（R&D）：AC/DC 電源供應器、電源轉換器效率分析
- 生產線測試：快速測試週期（100 ms 更新率）確保高產出率品質管控
- 品質保證（QA）：待機功耗（Standby Power）合規驗證，符合 IEC 62301 / EN 50564
- 諧波電流合規測試：符合 EN 61000-3-2，適用於家電、工業設備及照明產品
- 電氣安規認證測試：支援自動化合規評估報告產出（NPA701 / NPA701-G）
可用機型 ／ 型號變體
本系列提供以下 5 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®NPA101 (3657.0562.02) | 功率計（基本量測功能） | 詢價 → |
| R&S®NPA501 (3657.0562.03) | 功率分析儀（基本 + 進階 + 圖形分析） | 詢價 → |
| R&S®NPA701 (3657.0562.04) | 合規測試儀（含機內合規評估） | 詢價 → |
| R&S®NPA501-G (3657.0562.05) | 功率分析儀，含 IEEE-488（GPIB）介面 | 詢價 → |
| R&S®NPA701-G (3657.0562.06) | 合規測試儀，含 IEEE-488（GPIB）介面及機內合規評估 | 詢價 → |
