R&S®NGT3600 系列
高功率精密直流電源供應器（最高 3600 W，80 V / 50 A，雙通道）
- 類別: 電源供應器
- 製造商: Rohde & Schwarz
- 輸出通道數: 1 通道（NGT3621）／2 通道（NGT3622）
- 最大輸出功率: 1800 W（單通道）／3600 W（雙通道）
- 輸出電壓範圍: 0 V 至 80 V（每通道）
- 輸出電流範圍: 0 A 至 50 A（每通道）
- 多機串並聯擴展: 最高 480 V 或 300 A（最多 6 通道組合）

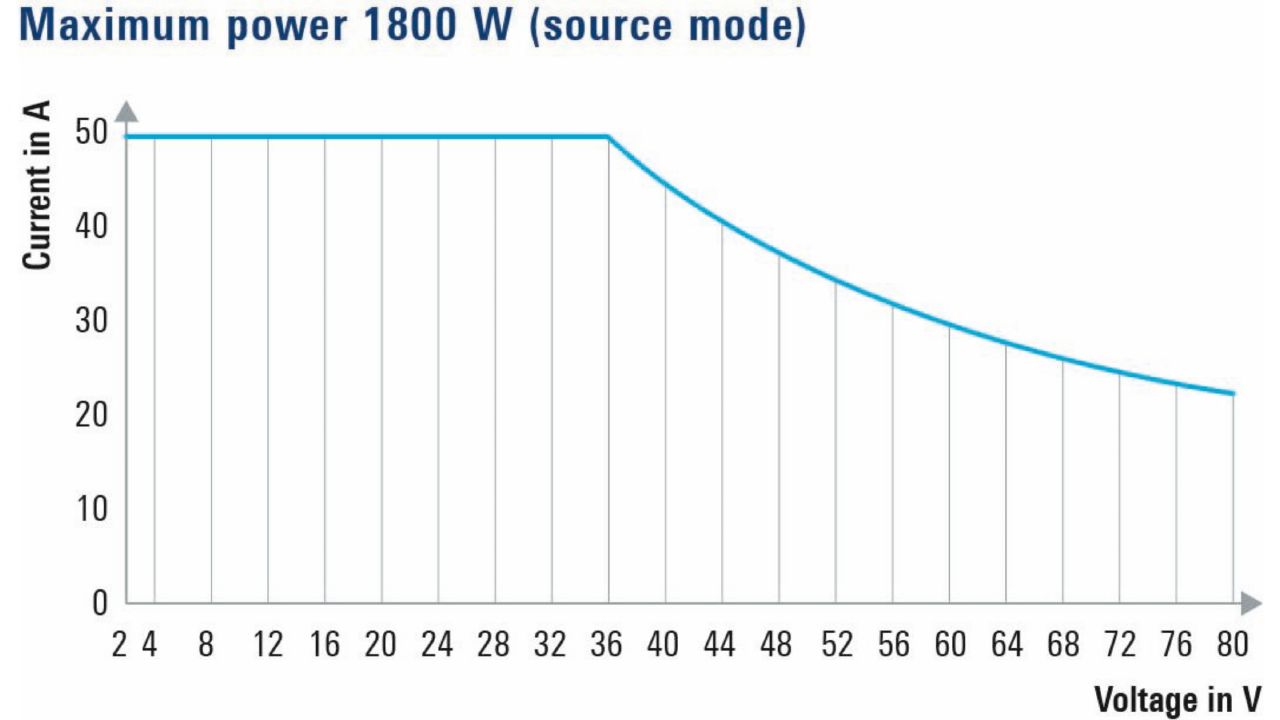

- FlexPower 自動範圍: 支援，於各電壓／電流組合下最大化可用功率
- 電壓設定／讀回解析度: 1 mV
- 電流設定／讀回解析度: 1 mA（顯示解析度 100 µA）
- 電壓讀回精度: ±(0.03% + 6 mV)
- 電流讀回精度: ±(0.05% + 8 mA)
- 輸出電壓漣波／雜訊: < 5 mV RMS，< 10 mV Vpp
- 輸出電流漣波: < 10 mA RMS
- 負載恢復時間: < 1.5 ms
- 資料記錄速率: 100 樣本/秒（CSV 匯出）
- 任意波形（QuickArb）: 最小步階時間 1 ms
- 保護功能: OVP / OCP / OPP / OTP
- 顯示: 4.3 吋高解析度觸控螢幕
- 遠端介面: USB、LAN（LXI）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

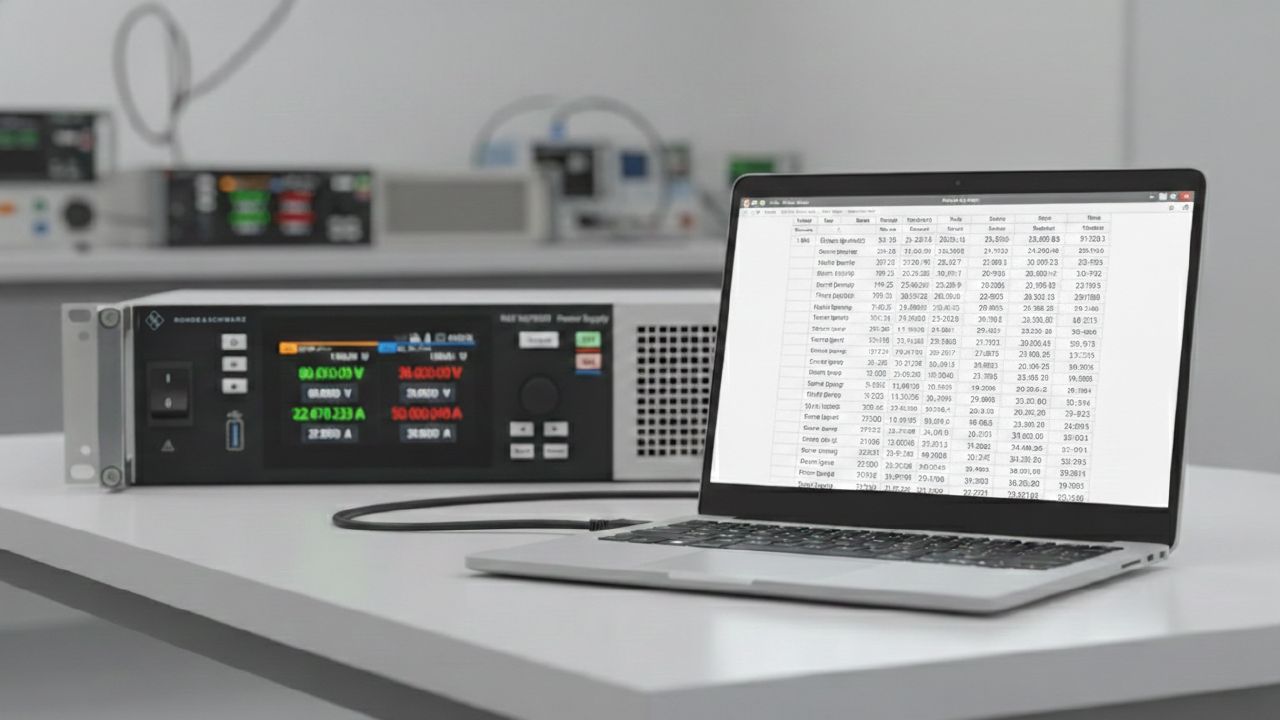

R&S®NGT3600 系列為高功率精密直流電源供應器，單通道機型可輸出 1800 W，雙通道機型最高可達 3600 W，輸出範圍涵蓋 0–80 V 與 0–50 A。獨家 FlexPower 自動範圍技術可在不同電壓／電流組合下最大化可用瓦數，並支援通道融合（串聯升壓、並聯升流）與多機同步擴展，最高可達 480 V 或 300 A。配備 4.3 吋觸控螢幕、100 樣本/秒資料記錄、QuickArb 任意波形產生與遠端感測功能，並具備 OVP／OCP／OPP／OTP 完整保護，適用於汽車電子、航太、馬達驅動及自動化測試等高負載應用。
主要特點
- FlexPower 自動範圍技術：於各電壓／電流組合下最大化可用瓦數，免除多台不同功率機種的採購需求
- 通道融合（Channel Fusion）：可將通道串聯獲得更高電壓，或並聯獲得更高電流

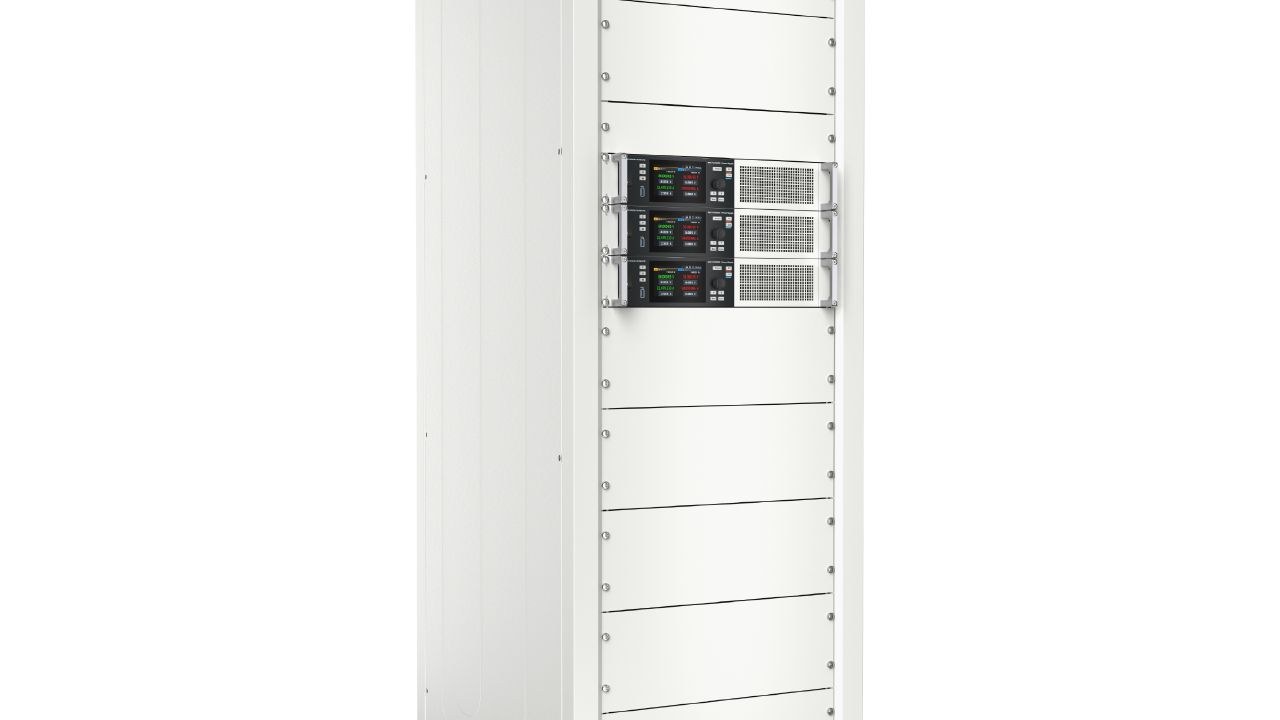

- 多機同步擴展：最多 6 個通道組合，最高輸出 480 V 或 300 A，滿足高功率應用
- QuickArb 任意波形產生：最小 1 ms 步階時間，可模擬電池放電曲線或瞬態負載
- 4.3 吋高解析度電容式觸控螢幕，搭配虛擬鍵盤與即時通道狀態總覽，操作直覺
- 高解析度量測：1 mV／100 µA 解析度，內建統計功能（最小／最大／平均值）
- 100 樣本/秒資料記錄並支援 CSV 匯出，方便後續分析
- 負載恢復時間 < 1.5 ms，搭配遠端感測（Remote Sensing）確保 DUT 端電壓精準
- 完整保護功能：OVP（過壓）、OCP（過流）、OPP（過功率）、OTP（過溫）
- 標配 USB 與 LAN（LXI）遠端介面，輕鬆整合至自動化測試系統
- 2U 機架式設計（481 × 88 × 565 mm），節省機櫃空間
典型應用
- 電動車（EV）與電池模組測試：高電流充放電模擬與電池管理系統（BMS）驗證
- 汽車電子與 48 V 車載系統開發、ECU 耐壓與瞬態測試
- 航太與航電（Avionics）系統電源測試，符合 MIL/DO-160 等規範驗證需求
- 馬達驅動與高功率電力電子元件（IGBT、SiC、GaN）研發與量測
- 5G／RF 功率放大器與基地台元件測試之穩定直流供電
- 工業自動化與 ATE 自動測試系統高功率供電整合
- 再生能源（太陽能 MPPT、儲能變流器）研發與認證測試
- 大專院校與研究機構電力電子實驗室高負載供電平台
