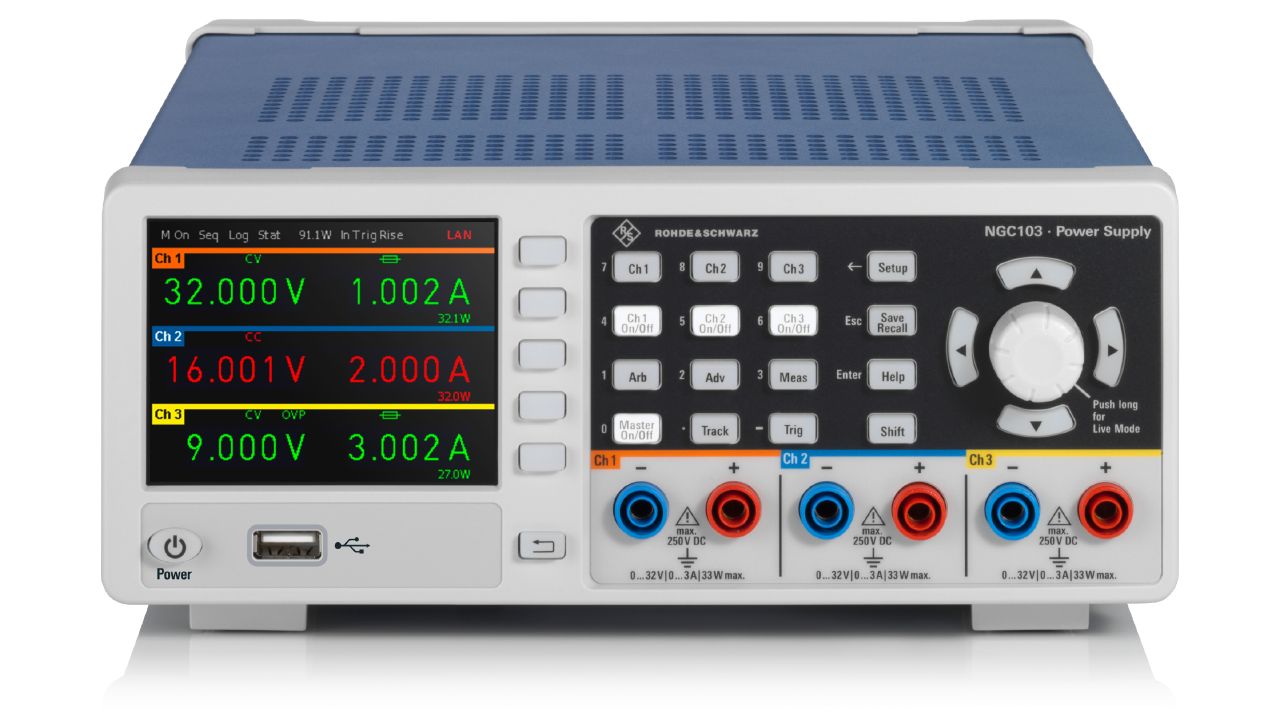

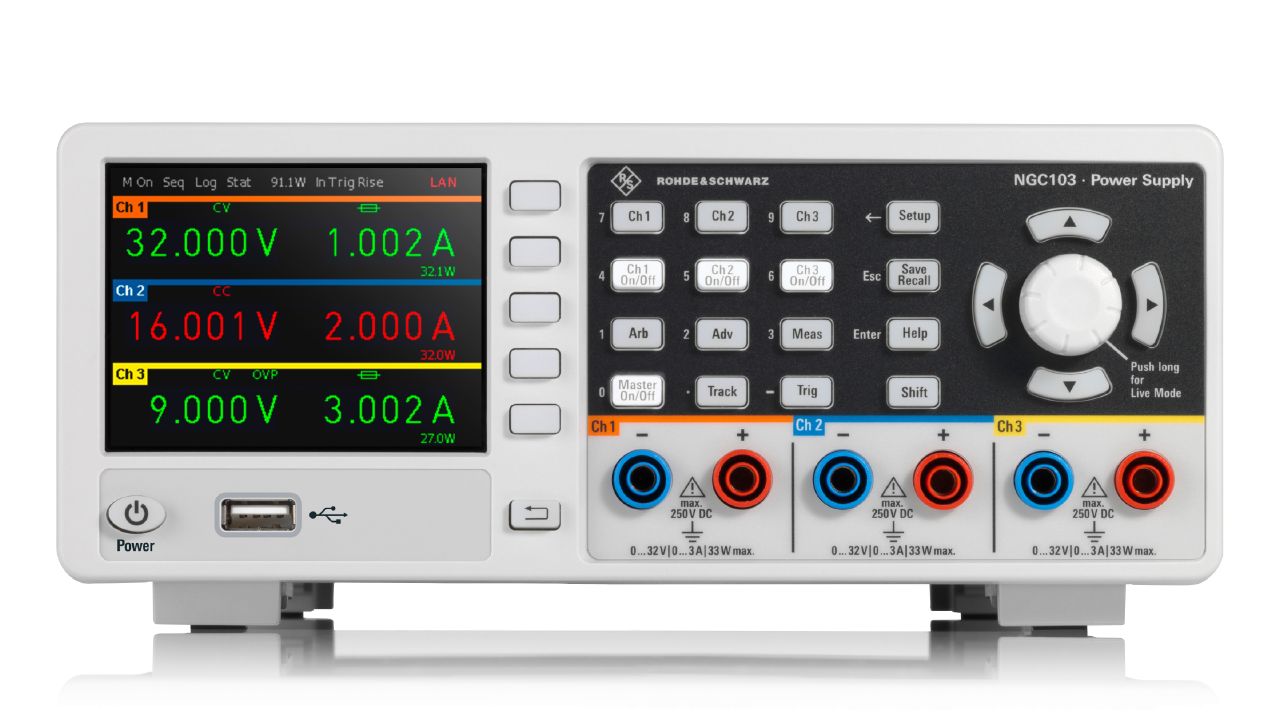

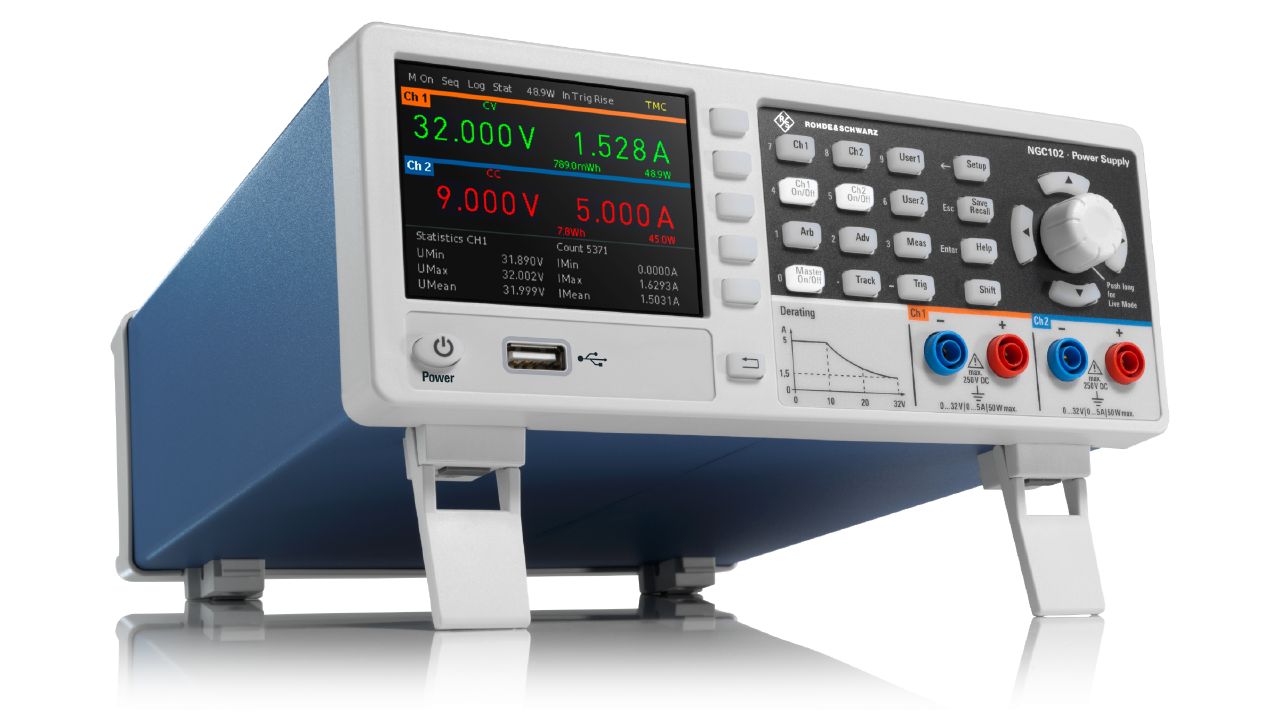

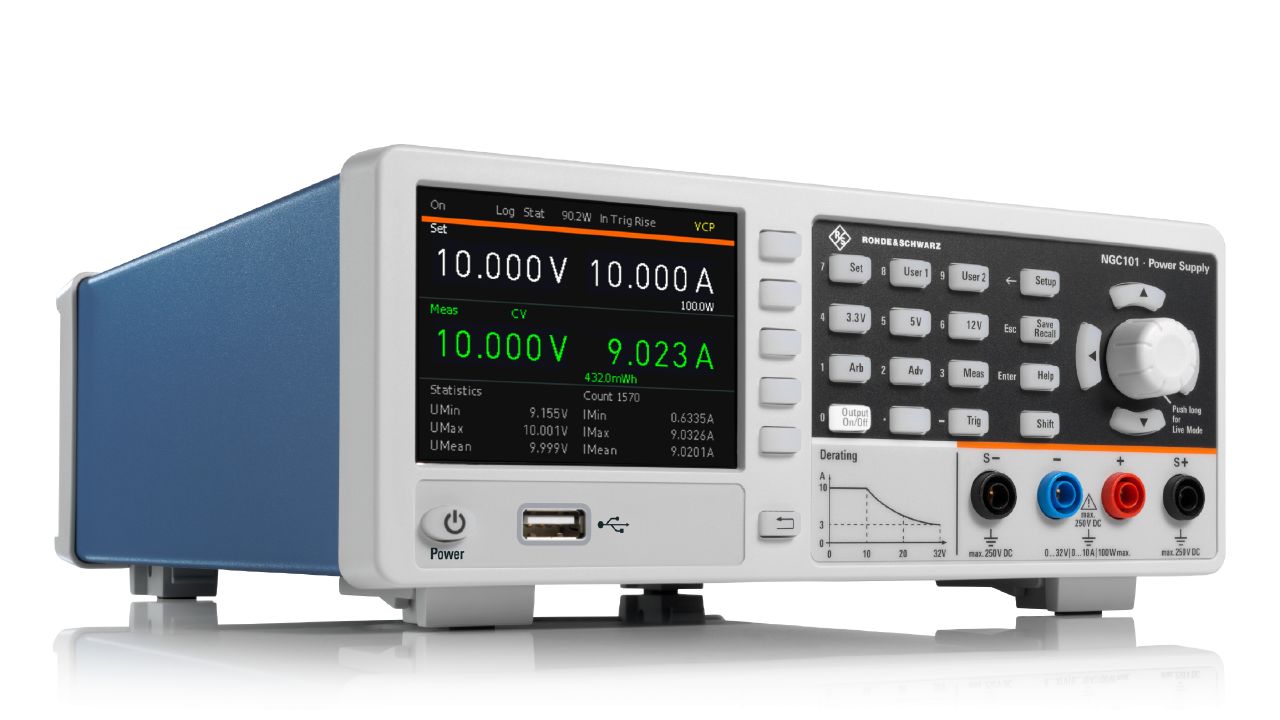

R&S®NGC100 系列
入門級單/雙/三通道直流電源供應器
- 類別: 電源供應器
- 製造商: Rohde & Schwarz
- 通道數: 1 / 2 / 3 通道 (依型號)
- 最大輸出功率: 100 W
- 輸出電壓範圍: 0 V 至 32 V (每通道)
- 輸出電流: 最大 10 A (NGC101) / 5 A (NGC102) / 3 A (NGC103)
- 設定解析度 (電壓): 1 mV
- 設定解析度 (電流): 0.1 mA / 1 mA (依範圍)
- 電壓準確度: ±(0.05% + 2 mV)
- 電流準確度: ±(0.05% + 4 mA) 典型值
- 電壓漣波雜訊: <1 mV RMS (NGC101) / <450 µV RMS (NGC102/103)
- 負載恢復時間: <1 ms
- 顯示器: 3.5" QVGA 彩色螢幕
- 通道隔離: 全電氣隔離 (可串聯/並聯)
- 標準介面: USB、LAN (LXI)
- 選配介面: IEEE-488 GPIB (-G 型號)
- 尺寸 (W×H×D): 222 mm × 97 mm × 291 mm
- 重量: 2.6 kg
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®NGC100 系列是 R&S®Essentials 產品線中的基礎型直流電源供應器,專為研發實驗室、工業環境、生產製造與教育訓練應用所設計。提供單通道、雙通道與三通道三種型號選擇,最大輸出功率達 100 W,每通道最高 32 V 輸出。各通道之間具備完整的電氣隔離,可進行串聯或並聯使用以擴展電壓或電流能力,並具備低噪音、高能源效率及安靜運轉的特性。
主要特點
- FlexPower 技術:於不同工作點皆可提供最大輸出功率,提升使用彈性
- EasyArb 任意波形功能:可產生複雜的時變電壓/電流序列,最短間隔時間 10 ms
- 資料記錄功能:所有輸出通道支援 1000 samples/s 的高速資料記錄
- 通道間完整電氣隔離:支援串聯或並聯連接以擴大電壓/電流範圍
- EasyRamp 電壓緩升功能:10 ms 至 10 s 連續電壓上升,有效控制突波電流
- 輸出延遲時序控制:可設定多電壓上電時序,適用於多電源啟動順序需求
- 遠端感測 (Remote Sensing) 補償:自動補償供電導線壓降,確保負載端電壓精準
- 外部 TTL 觸發介面:可由外部訊號觸發各項功能
- 類比控制介面:支援 0–10 V 或 4–20 mA 直接控制輸出
- 標配 USB 與 LAN (LXI) 介面,-G 型號額外配備 GPIB (IEEE-488)
典型應用
- 研發實驗室電路設計與驗證
- 工業環境量測與電源測試
- 生產線製造與品管測試
- 大專院校與職業教育訓練實習
- 受測元件 (DUT) 電源供應與功耗驗證
- 需要多通道串/並聯擴展之中小型電源測試應用
可用機型 ／ 型號變體
本系列提供以下 6 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| NGC101 | 單通道電源供應器,32 V / 10 A,100 W | 詢價 → |
| NGC101-G | 單通道電源供應器,32 V / 10 A,100 W,含 GPIB (IEEE-488) 介面 | 詢價 → |
| NGC102 | 雙通道電源供應器,32 V / 5 A,100 W | 詢價 → |
| NGC102-G | 雙通道電源供應器,32 V / 5 A,100 W,含 GPIB (IEEE-488) 介面 | 詢價 → |
| NGC103 | 三通道電源供應器,32 V / 3 A,100 W | 詢價 → |
| NGC103-G | 三通道電源供應器,32 V / 3 A,100 W,含 GPIB (IEEE-488) 介面 | 詢價 → |
