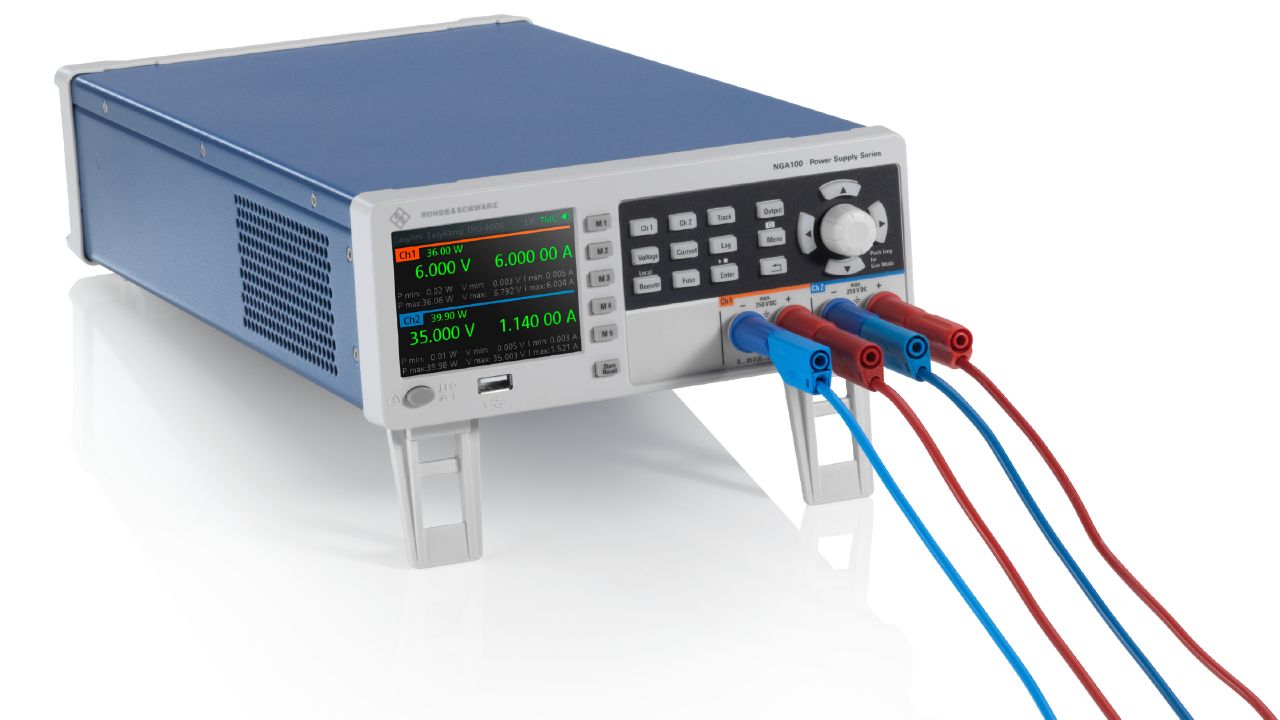

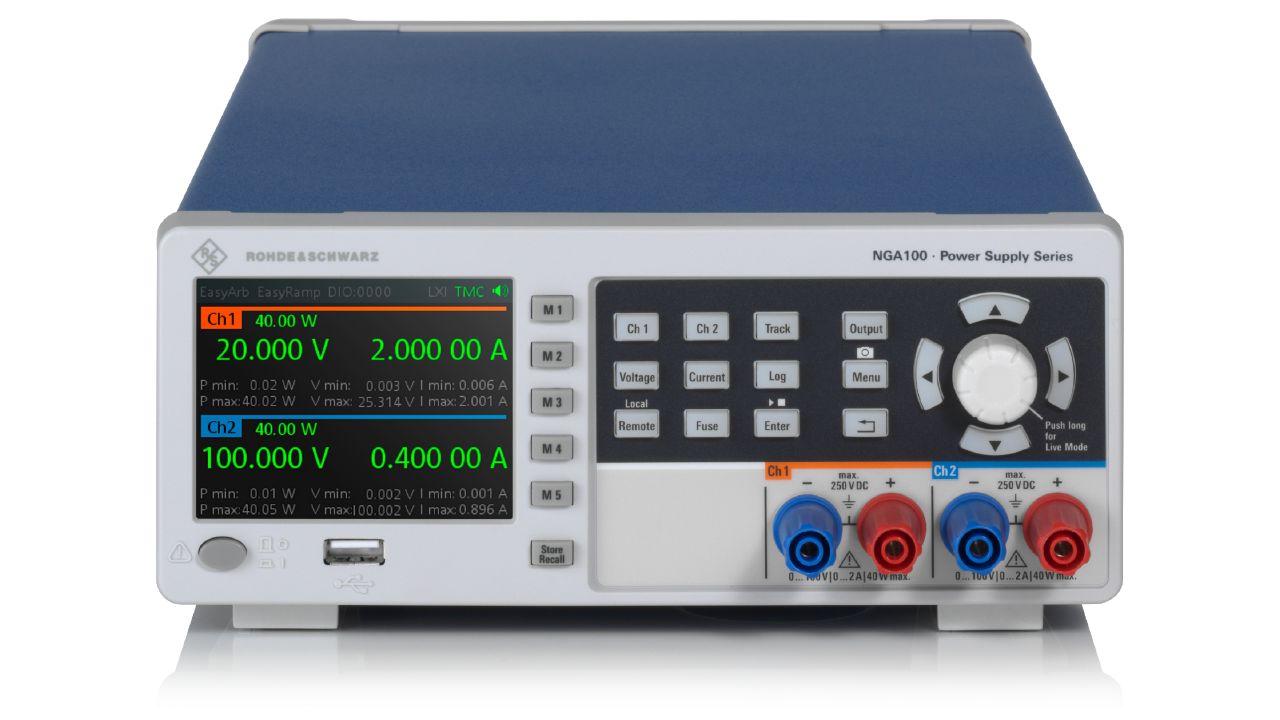

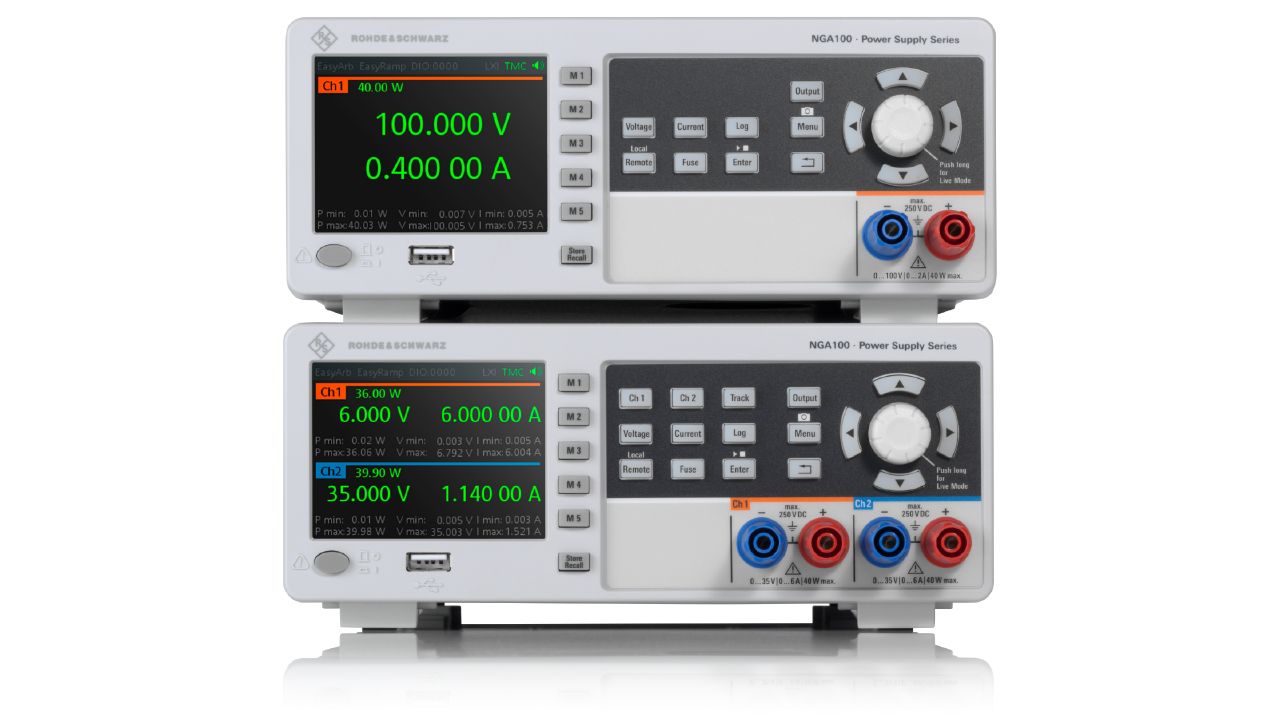

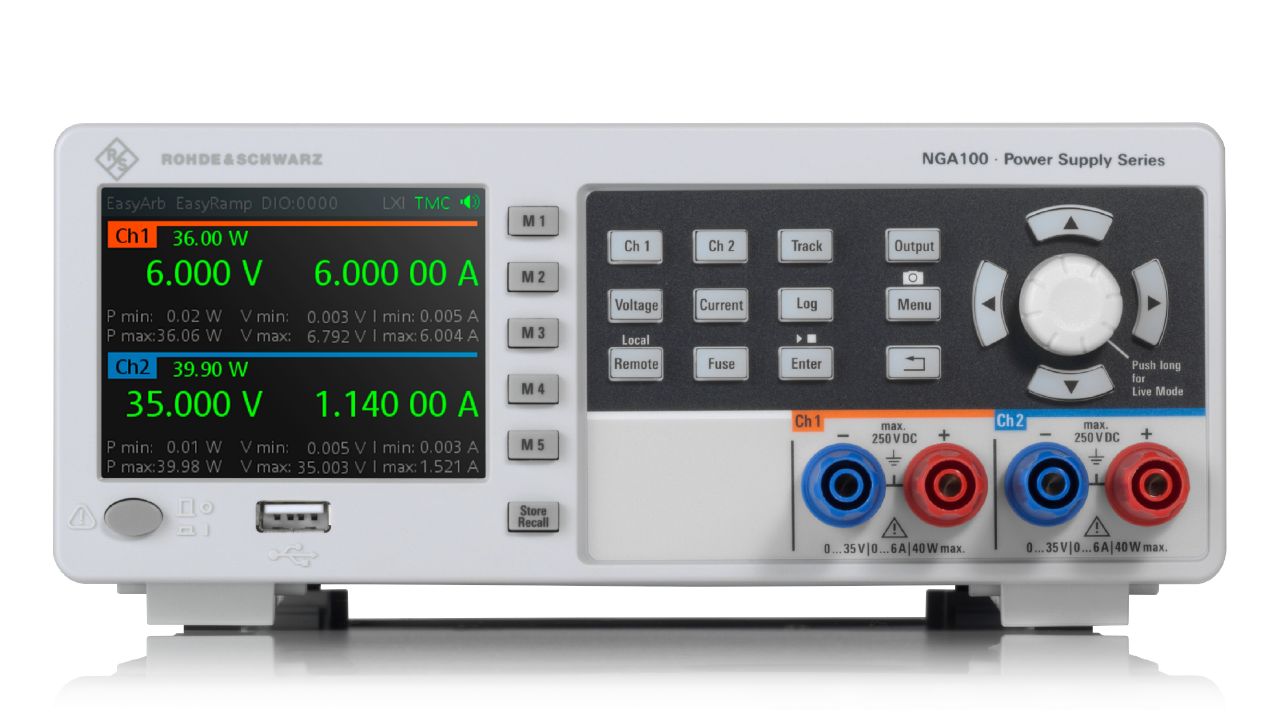

R&S®NGA100 系列
入門級線性直流電源供應器（35 V / 100 V，單／雙通道）
- 類別: 電源供應器
- 製造商: Rohde & Schwarz
- 型號系列: NGA101 / NGA102 / NGA141 / NGA142
- 通道數: 1 或 2 通道
- 最大輸出功率: 單通道 40 W／雙通道 80 W（每通道 40 W）
- 電壓範圍: 0 至 35 V（NGA101/102）或 0 至 100 V（NGA141/142）
- 電流範圍: 0 至 6 A（35 V 機型）或 0 至 2 A（100 V 機型）
- 輸出電壓殘餘漣波: < 0.5 mV (RMS)（35 V 機型）／< 1.5 mV (RMS)（100 V 機型）
- 輸出電流殘餘漣波: < 500 µA (RMS)
- 負載回復時間: < 100 µs（35 V 機型）／< 50 µs（100 V 機型）
- 程控解析度: 電壓 1 mV／電流 1 mA
- 電壓讀值準確度: ±(0.02 % + 5 至 10 mV)
- 電流讀值準確度: ±(0.03 % + 500 µA)
- 低電流量測解析度: 1 µA（200 mA 以下範圍）
- 保護功能: OVP（過壓）、OCP（過流）、OPP（過功率）、OTP（過溫）
- 顯示螢幕: 3.5 吋 QVGA 彩色顯示
- 遠端介面: USB、Ethernet（LAN）
- 尺寸: 222 × 97 × 448 mm（W × H × D）
- 重量: 約 6.6 至 7.3 kg（依機型而定）
- 機架安裝: 19 吋 2HU（需搭配 R&S®HZN96 機架轉接套件）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®NGA100 系列為 Rohde & Schwarz Essentials 入門級線性直流電源供應器，採用線性架構設計，提供極低殘餘漣波與雜訊，並具備高讀值準確度與 µA 等級低電流量測能力。系列包含 35 V 與 100 V 兩種電壓範圍，並提供單通道（40 W）與雙通道（80 W）機型，可滿足研發、IoT 低功耗設計、生產測試、教育訓練及一般實驗室應用之需求。內建 FlexPower 技術可於不同工作點提供最大輸出，並支援 Channel Fusion（通道串／並聯）以延伸電壓或電流輸出範圍。標準配備 USB 與 LAN 遠端控制介面，並具備完整的 OVP／OCP／OPP／OTP 保護機制。
主要特點
- 線性電源架構，輸出電壓殘餘漣波低至 < 0.5 mV (RMS)
- 高讀值準確度，並具備 1 µA 解析度的低電流量測範圍（< 200 mA），適用於 IoT 低功耗設計
- FlexPower 技術於不同電壓／電流工作點皆能提供最大可用輸出功率
- Channel Fusion 通道融合功能，雙通道機型可串聯擴展電壓或並聯擴展電流
- 完整保護機制：過電壓（OVP）、過電流（OCP）、過功率（OPP）、過溫（OTP）
- 內建統計功能，可記錄功率、電壓、電流之最小／最大值
- 支援資料記錄（Data Logging）與任意波形（Arbitrary Waveform）輸出
- 標準配備 USB 與 Ethernet（LAN）遠端控制介面，方便整合自動化測試系統
- 3.5 吋 QVGA 彩色顯示，直覺式操作介面
- 19 吋 2HU 機架安裝（搭配 R&S®HZN96 轉接套件可同時安裝兩台）
典型應用
- 電子產品研發與原型驗證（R&D）
- 物聯網（IoT）低功耗裝置設計與電流量測
- 生產線製造測試與品管
- 大專院校與技職教育實驗室教學
- 一般實驗桌上型電源供應應用
- 自動化測試系統（ATE）整合
