R&S®LMG600 系列
高精度功率分析儀（DualPath 架構，0.015% 讀值精度，1/4/7 通道）

  • 類別: 功率分析儀
  • 製造商: Rohde & Schwarz
  • 最佳功率精度: 0.015% rdg. + 0.01% rng.
  • 最大頻寬: 10 MHz（S/A 通道）
  • 最大輸入電壓: 1000 V（直接）；1500 V DC（搭配轉接器）
  • 最大輸入電流: 32 A（直接）
  • 最高取樣率: 1.21 MS/s
  • A/D 解析度（S/A/C 通道）: 18 bit
  • A/D 解析度（B 通道）: 16 bit
  • 電壓輸入阻抗: 2.69 MΩ ∥ 4 pF
  • 諧波分析階次: 最高 2000 次（符合 EN 61000-4-7）
  • 量測週期: 10 ms（最短）
  • 遠端介面: USB、LAN、RS-232
  • 額定消耗功率: 200–400 W（依機型）
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

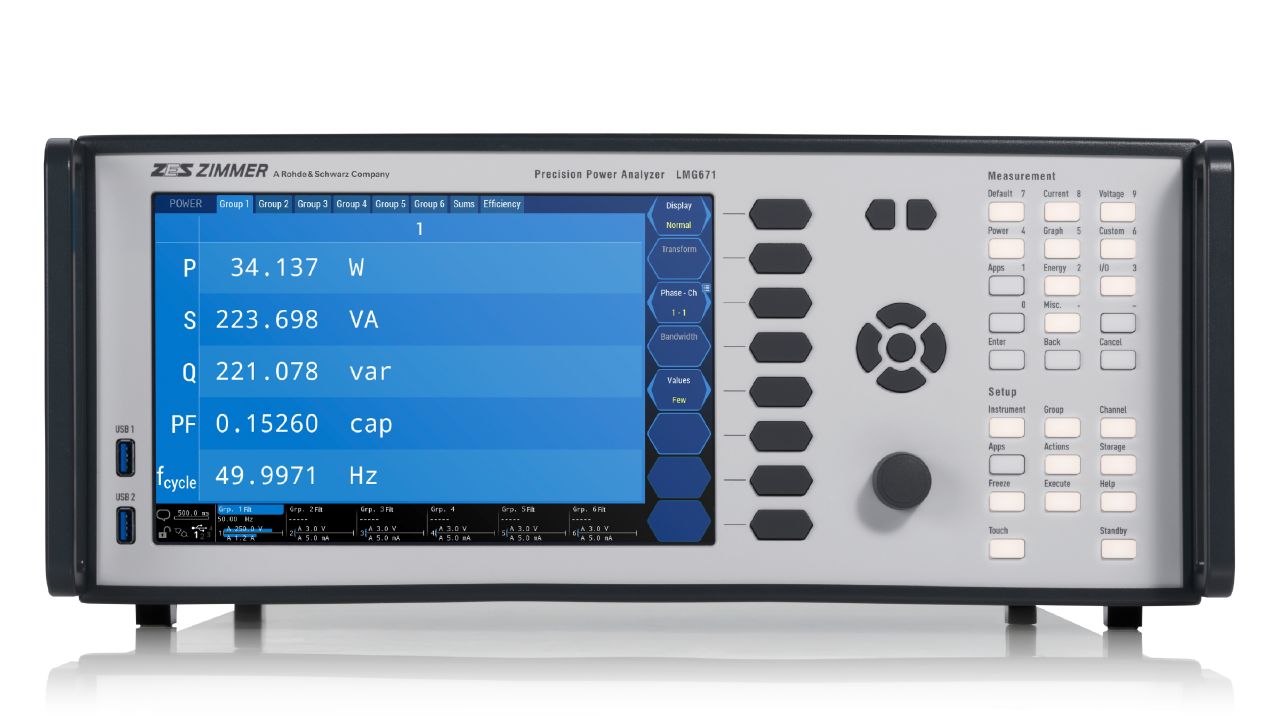

R&S®LMG600 系列功率分析儀採用獨特的 DualPath 架構，可同時執行寬頻（無濾波）與窄頻（抗混疊）量測，頻寬高達 10 MHz，提供業界領先的 0.015% 讀值精度。儀器內建 18 位元 A/D 轉換器、10.1 吋觸控螢幕及資料紀錄功能，支援 S、A、B、C 四種通道類型自由混搭，並可透過同步纜線串接多台主機，靈活擴充至 8 通道以上的虛擬分析系統。LMG600 系列適用於研發驗證、EMC 法規認證（IEC/EN 61000-3-2/-12 諧波、EN 61000-3-3/-11 閃爍、EN 50564/IEC 62301 待機功率）及電動驅動系統等高要求測試場景，是電力電子工程師的全方位量測平台。

主要特點

  • DualPath 架構：S 通道配備兩組獨立 A/D 轉換器，可同時執行寬頻（無濾波，DC–10 MHz）與窄頻（抗混疊，DC–10 MHz）量測，消除傳統取樣架構的量測盲點

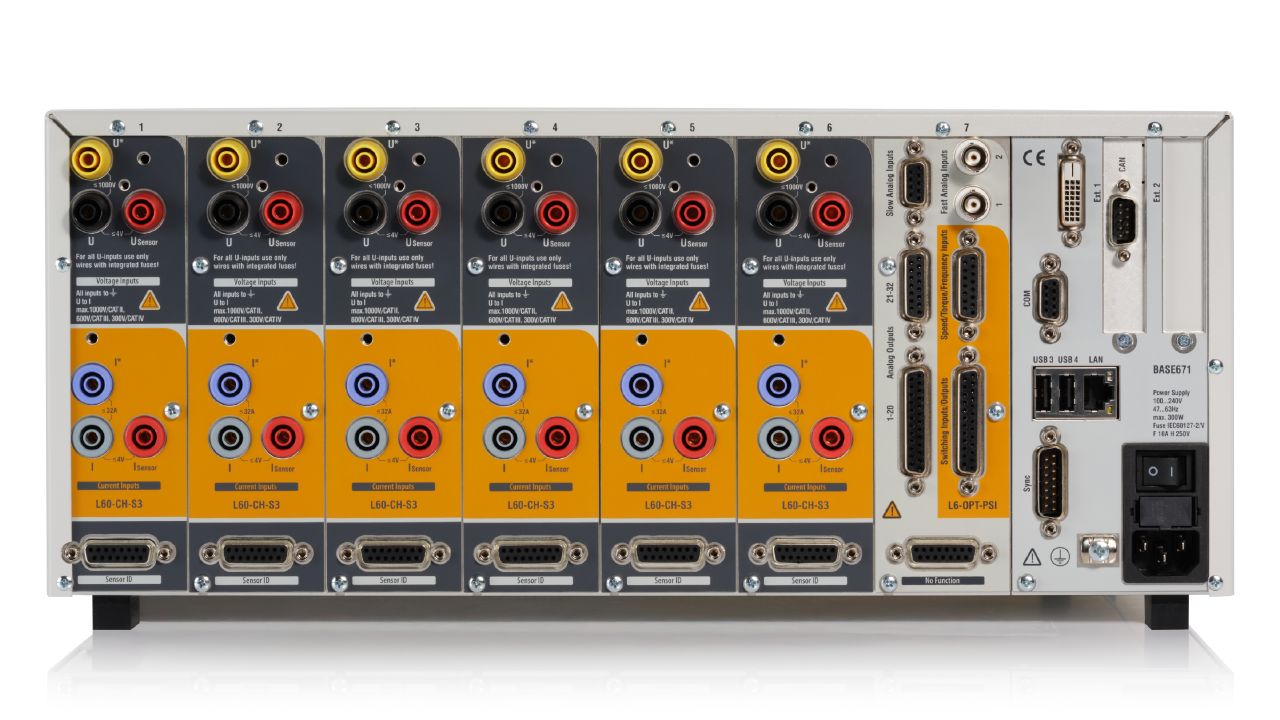

  • 靈活的通道混搭：在同一機箱內可自由組合 S、A、B、C 四種通道類型，兼顧高精度與高頻寬需求

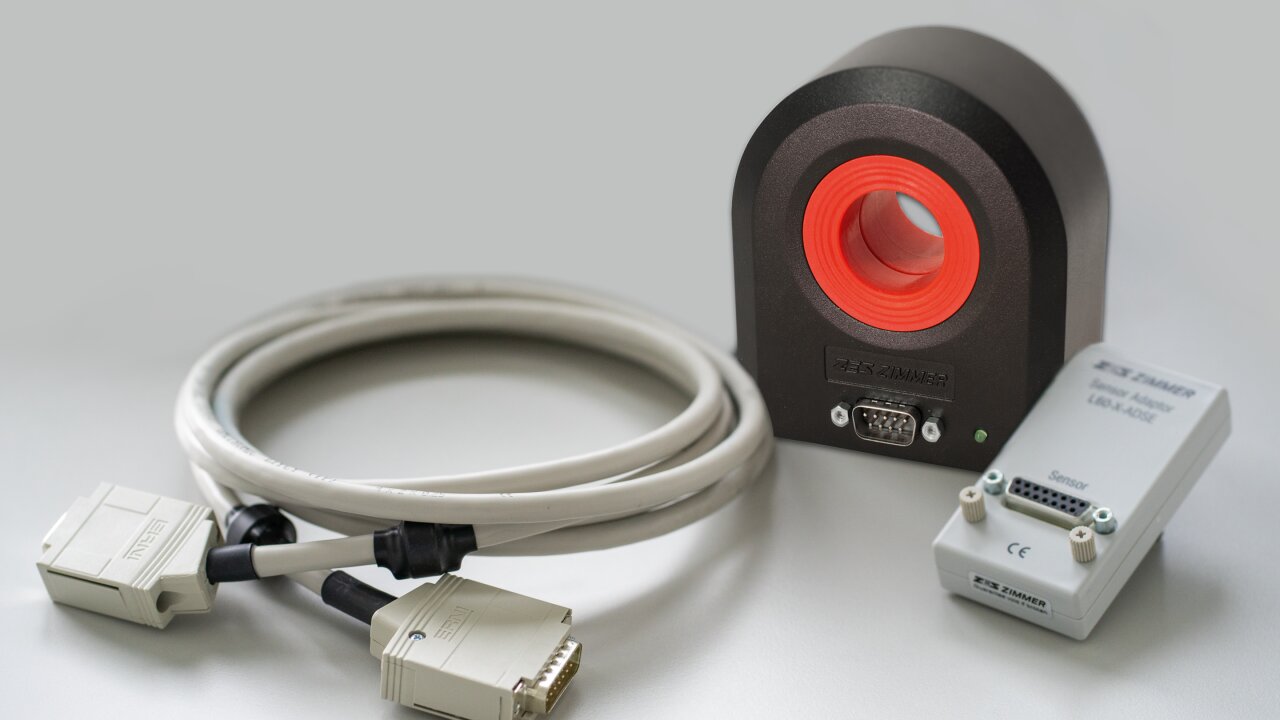

  • Plug 'n' Measure PCT 感測器整合：PCT 精密電流互感器插入後自動識別並轉移校正係數，無需手動設定，支援 200 A 至 2000 Arms 電流量測
  • 雙向 CAN 介面：最多共享 128 個量測值至 CAN 匯流排，並回應 128 個觸發條件，輕鬆整合至車輛及工業匯流排系統
  • LMG Test Suite PC 軟體：支援 IEC/EN 61000-3-2/-12（諧波）、EN 61000-3-3/-11（閃爍）及 EN 50564/IEC 62301（待機功率）等法規認證自動化測試
  • 製程訊號介面（PSI）：8 路數位 I/O、2 路高速類比輸入（150 kS/s）、8 路低速類比輸入及 32 路類比輸出，與功率通道完全同步
  • 多機同步擴充：透過同步纜線連接多台主機，可建構 8 通道以上的虛擬分析系統，滿足大型多相電力評估需求

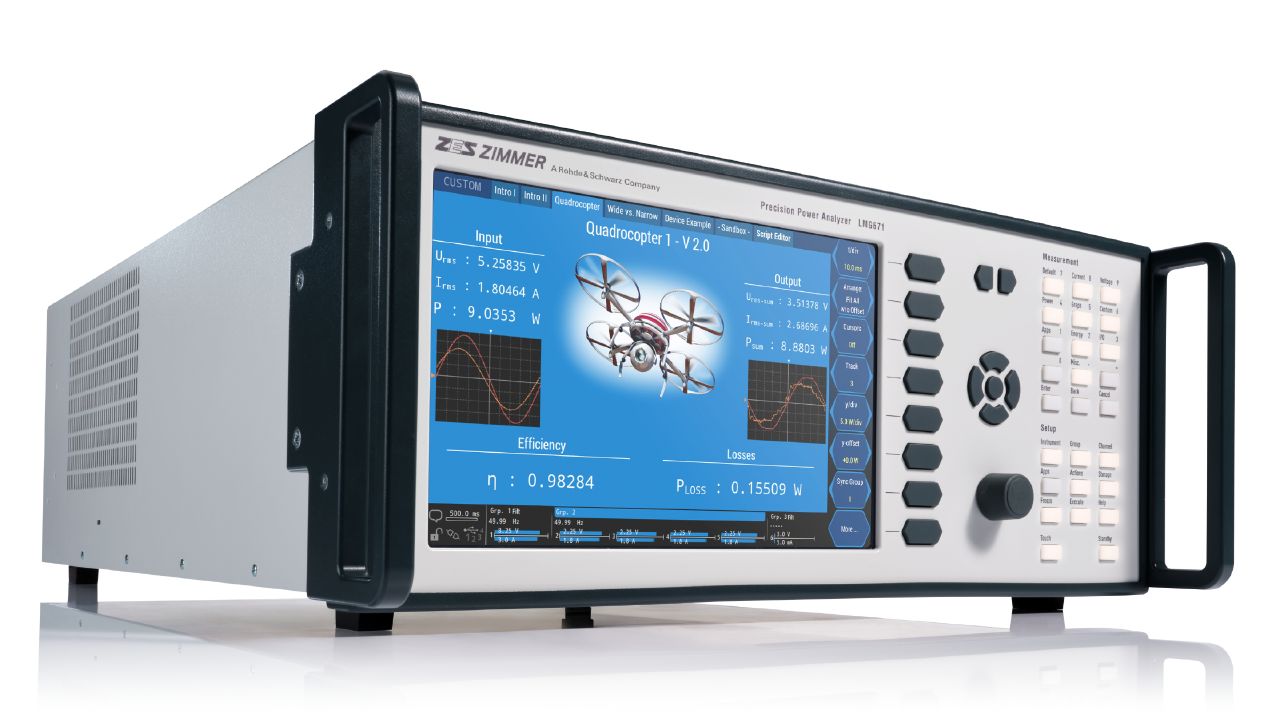

  • 自訂選單（Custom Menu）：可配置應用特定介面，含通過/失敗指示燈、接線圖及操作員輸入欄位，降低測試人員操作門檻
  • 無間隙動態範圍：電流 500 µA–32 A、電壓 3 mV–1000 V，18 位元解析度搭配 10 ms 最短量測週期

典型應用

  • 電力電子研發驗證（變頻器、充電器、電源供應器效率評估）
  • EMC 法規認證測試（IEC/EN 61000-3-2/-12 諧波、EN 61000-3-3/-11 閃爍、EN 50564/IEC 62301 待機功率）
  • 電動驅動系統（e-Axle、馬達控制器、電機效率圖量測）
  • 多相電力系統分析（三相逆變器、電網模擬、可再生能源）
  • 航太與國防高可靠度功率量測
  • 製造業自動化測試線（ATE）整合應用

可用機型 ／ 型號變體

本系列提供以下 6 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
LMG611-A3 (1603.5970.02)單通道高精度寬頻型，適合精密 R&D 量測詢價 →
LMG611-B2 (1603.0049.02)單通道通用型，適合工廠量產測試詢價 →
LMG611-C2 (1603.5905.02)單通道高精度低頻型，適合市電及低頻諧波分析詢價 →
LMG641-BAS (1603.0003.02)四通道緊湊型，適合三相電力及多通道同步量測詢價 →
LMG671-BAS (1603.5892.02)七通道旗艦型，適合電動驅動系統全面效率評估詢價 →
LMG671-ATE (1603.5886.02)七通道無顯示 ATE 版本，可整合至自動化測試線詢價 →

選配項目 ／ 配件

L60-CH-S3 (1603.5934.02) S 通道擴充模組：高精度寬頻，0.015% + 0.01%，18 bit，DC–10 MHz
L60-CH-A2 (1603.0132.02) A 通道擴充模組：高精度寬頻，0.015% + 0.01%，18 bit，DC–10 MHz
L60-CH-B3 (1603.5911.02) B 通道擴充模組：通用型，0.05% + 0.02%，16 bit，DC–500 kHz
L60-CH-C2 (1603.5928.02) C 通道擴充模組：高精度低頻，0.03% + 0.01%，18 bit，DC–10 kHz
L60-CH-S-V (1603.1097.02) S 通道電壓擴充轉接器：最高 1500 V DC
L6-OPT-PSI (1603.0110.02) 製程訊號介面（PSI）：8 路數位 I/O、2 路高速類比輸入（150 kS/s）、8 路低速類比輸入、32 路類比輸出、2 路頻率輸入
L6-OPT-CAN (1603.0849.02) CAN 匯流排介面（ISO 11898-2）
L6X1-MS256 (1603.0910.02) 256 GB 大容量儲存模組（量測結果儲存）
L6X1-DVI (1603.0903.02) DVI 介面（外接顯示器）
L6-OPT-SPV (1603.1200.02) 取樣值分析選項：16 軌 10 kS/s 串流（最高 1.2 MS/s）
L6-OPT-SMV (1603.0890.02) Smart Vision：進階便利評估功能
L6-OPT-HRM (1603.0878.02) 諧波分析選項：透過介面分析最高 2000 次諧波
L6-OPT-FLK (1603.0861.02) 閃爍計量選項（符合 EN 61000-4-15）
L6-OPT-EVT (1603.0855.02) 事件觸發選項：16 軌，每軌 1600 萬個取樣值
L6-OPT-SDC (1603.0826.02) 星形-三角形轉換選項（需 3 通道以上）
PCT200 (1603.1880.02) 精密電流互感器 PCT200：200 Arms，1 MHz 頻寬，±0.0035% 精度
PCT600 (1603.1900.02) 精密電流互感器 PCT600：600 Arms，500 kHz 頻寬，±0.0015% 精度
PCT1200 (1603.1874.02) 精密電流互感器 PCT1200：1200 Arms，400 kHz 頻寬，±0.0015% 精度
PCT2000 (1603.1897.02) 精密電流互感器 PCT2000：2000 Arms，300 kHz 頻寬，±0.0007% 精度
LT-CE-STBY (1603.1251.02) LMG Test Suite — 待機功率測試（符合 EN 50564/IEC 62301）
LT-CE-HRM (1603.1239.02) LMG Test Suite — 諧波測試（符合 EN 61000-3-2/-12）
LT-CE-FLK (1603.1222.02) LMG Test Suite — 閃爍測試（符合 EN 61000-3-3/-11）
PCT-DSUB2 (1603.1845.02) PCT 感測器 D-Sub 連接線（2 m）
PCTSIU4-1U (1603.1922.02) PCT 感測器電源供應器（4 組感測器，19 吋 1HU）
PCTX-K-L6 (1603.1951.02) PCT 連接線（2.5 m，用於 LMG600）
L60-X-ADSE (1603.1100.02) LMG600 至 PCT 感測器轉接器
L641-X-01 (1603.1122.02) LMG641 機架安裝套件（19 吋）
L671-X-01 (1603.1145.02) LMG671 機架安裝套件（19 吋）
L6X1-H2 (1603.1151.02) LMG671 前置提把（2 個）
L6X1-H4 (1603.1168.02) LMG671 前後提把（4 個）
