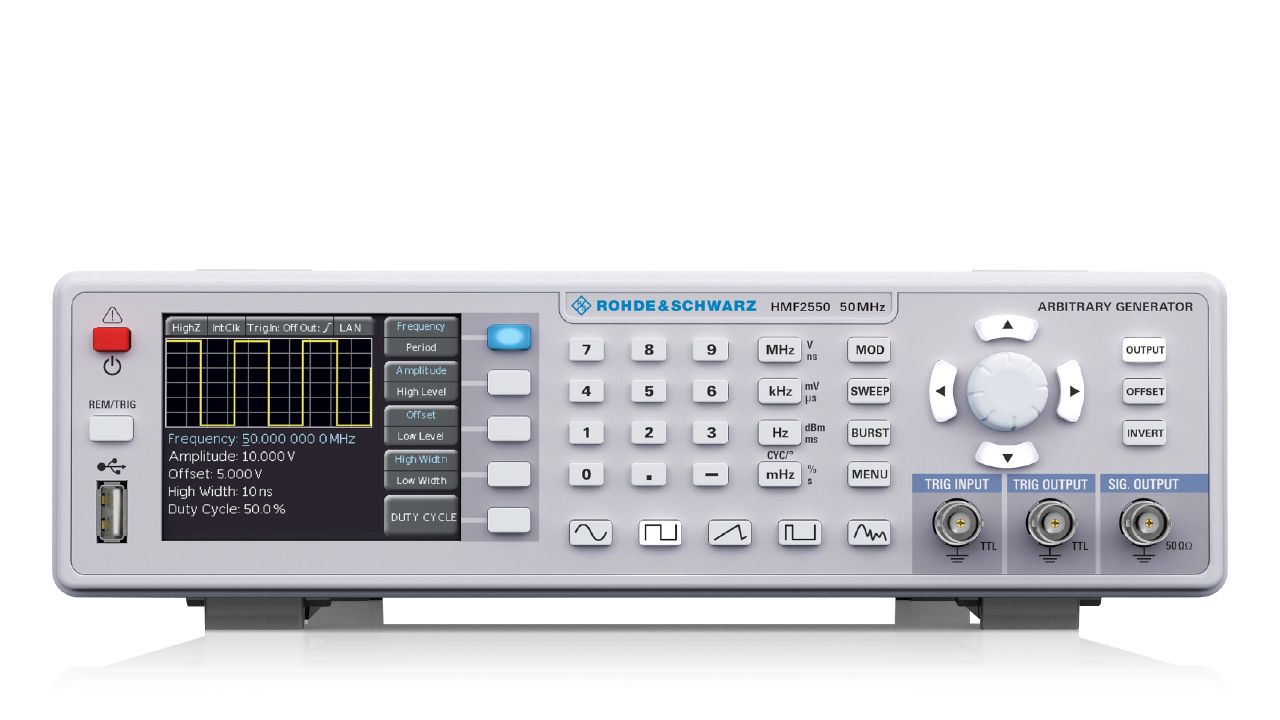

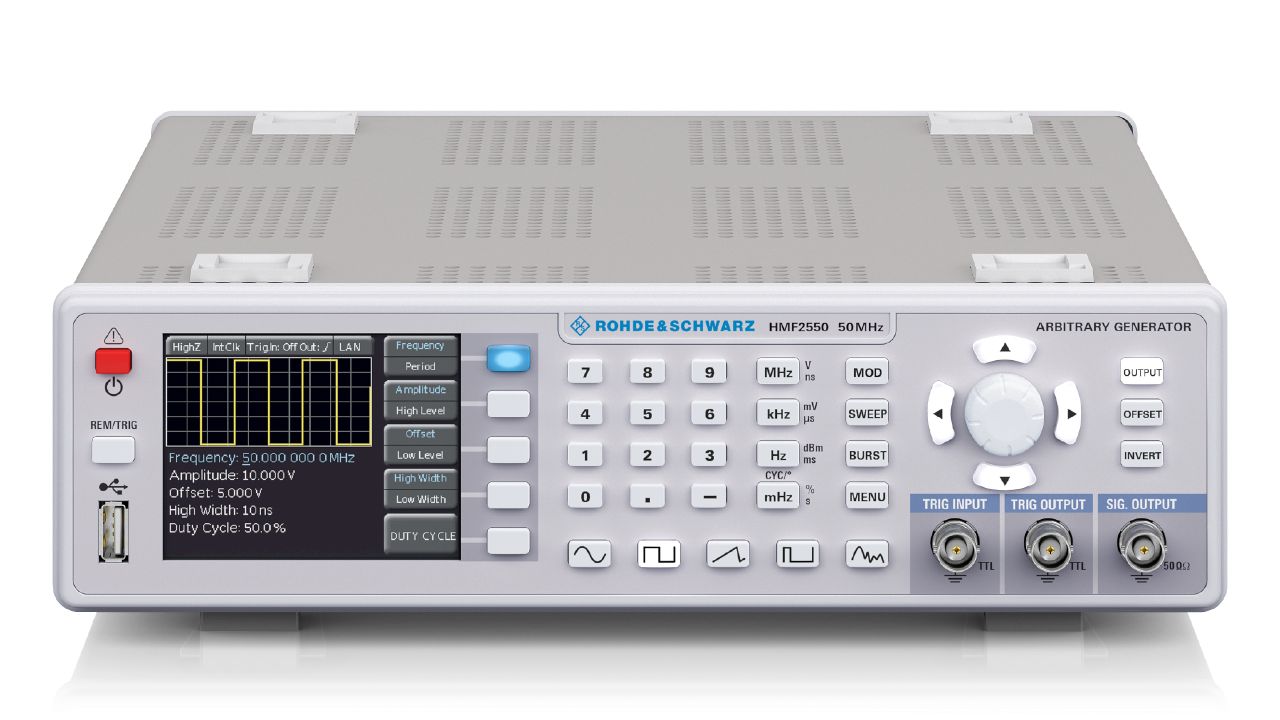

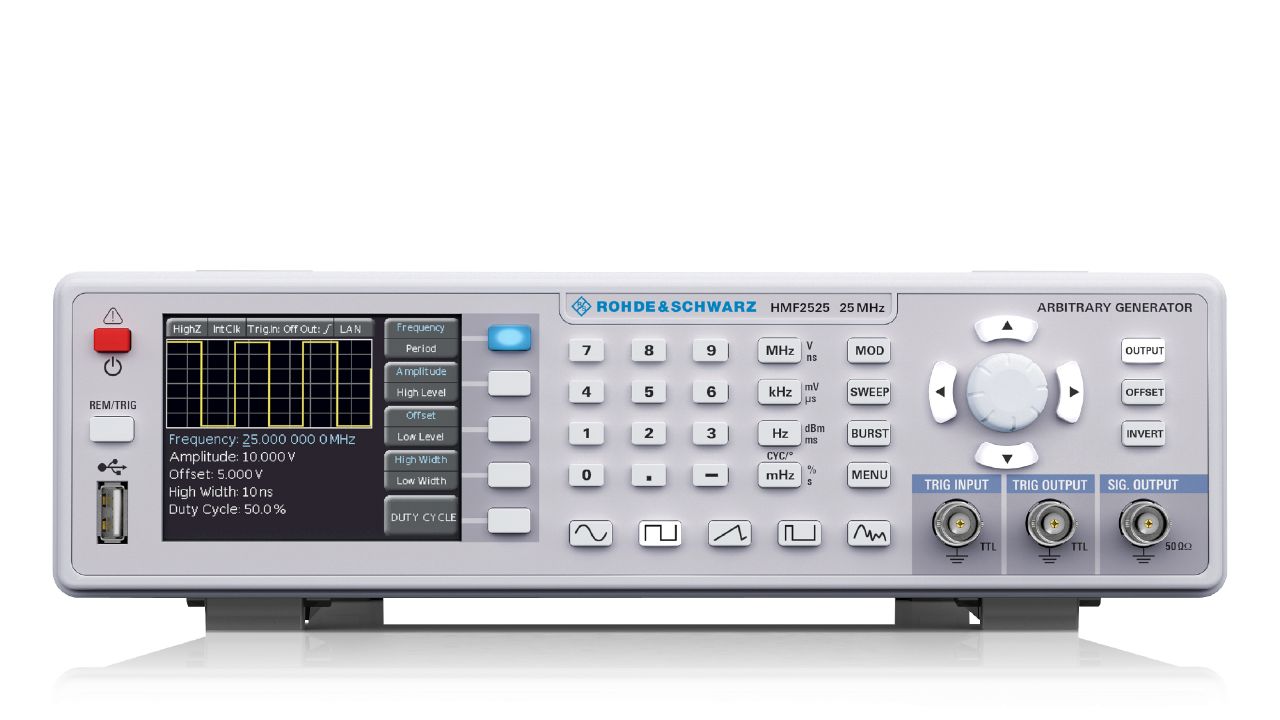

R&S®HMF2525 / HMF2550 系列
任意波形函數產生器（10 μHz – 25/50 MHz）
- 類別: 任意波形函數產生器
- 製造商: Rohde & Schwarz
- 頻率範圍（HMF2525）: 10 μHz – 25 MHz
- 頻率範圍（HMF2550）: 10 μHz – 50 MHz
- 波形種類: 正弦波、方波、三角波/斜波、脈衝波、任意波形
- 三角波最高頻率: 10 MHz
- 輸出電壓: 5 mV – 10 V (Vpp)（負載 50 Ω）
- 任意波形取樣率: 250 MSample/s
- 任意波形解析度: 14 bit
- 任意波形記憶體深度: 256 kpoint
- 脈衝重複率（HMF2525 / HMF2550）: 最高 12.5 MHz / 25 MHz
- 脈衝寬度設定範圍: 15 ns – 999 s，解析度 5 ns
- 脈衝上升/下降時間: 8 ns – 500 ns
- 輸出阻抗: 50 Ω
- 資料表: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S® HMF2525 / HMF2550 是 Rohde & Schwarz 推出的高精度任意波形函數產生器，提供從 10 μHz 至 25 MHz（HMF2525）或 50 MHz（HMF2550）的寬廣頻率範圍，支援正弦波、方波、三角波、脈衝波及任意波形輸出。內建 250 MSample/s 取樣率與 14 位元解析度的任意波形產生器，搭配 256 kpoint 記憶體，可精確重現複雜訊號。強大的脈衝產生能力與低廉的擁有成本，使其成為研發工程師與生產測試環境的理想選擇。
主要特點
- 寬頻率範圍：10 μHz 至 25 MHz（HMF2525）或 50 MHz（HMF2550），適用多種測試場景
- 高效能任意波形產生：250 MSample/s 取樣率、14 bit 解析度、256 kpoint 記憶體深度
- 強大脈衝產生器功能：脈衝重複率最高達 12.5 MHz（HMF2525）/ 25 MHz（HMF2550），脈衝寬度可設 15 ns 至 999 s，解析度 5 ns
- 可調上升/下降時間：8 ns 至 500 ns，精確模擬真實電路邊緣特性
- 寬輸出電壓範圍：5 mV 至 10 V (Vpp)（50 Ω 負載），靈活適配各種待測裝置
- USB 前面板接埠：可直接透過 USB 隨身碟載入任意波形檔案，操作便捷
- 免費 HMExplorer PC 軟體：支援在電腦上設計、匯入任意波形，並透過 USB 傳輸至儀器
- 多種介面選項：可選配 RS-232/USB、Ethernet/USB 或 IEEE-488（GPIB）遠端控制介面，便於系統整合
- 三角波支援至 10 MHz：在多種標準波形中提供高頻三角波輸出能力
典型應用
- 半導體元件輸入遲滯特性量測與表徵
- 嵌入式系統與數位電路的功能驗證與刺激訊號產生
- 感測器、濾波器及類比電路的頻率響應測試
- 電源供應器與 DC-DC 轉換器的瞬態響應評估
- 通訊與 RF 模組的基頻訊號模擬
- 教育與研究實驗室的波形產生與量測實習
