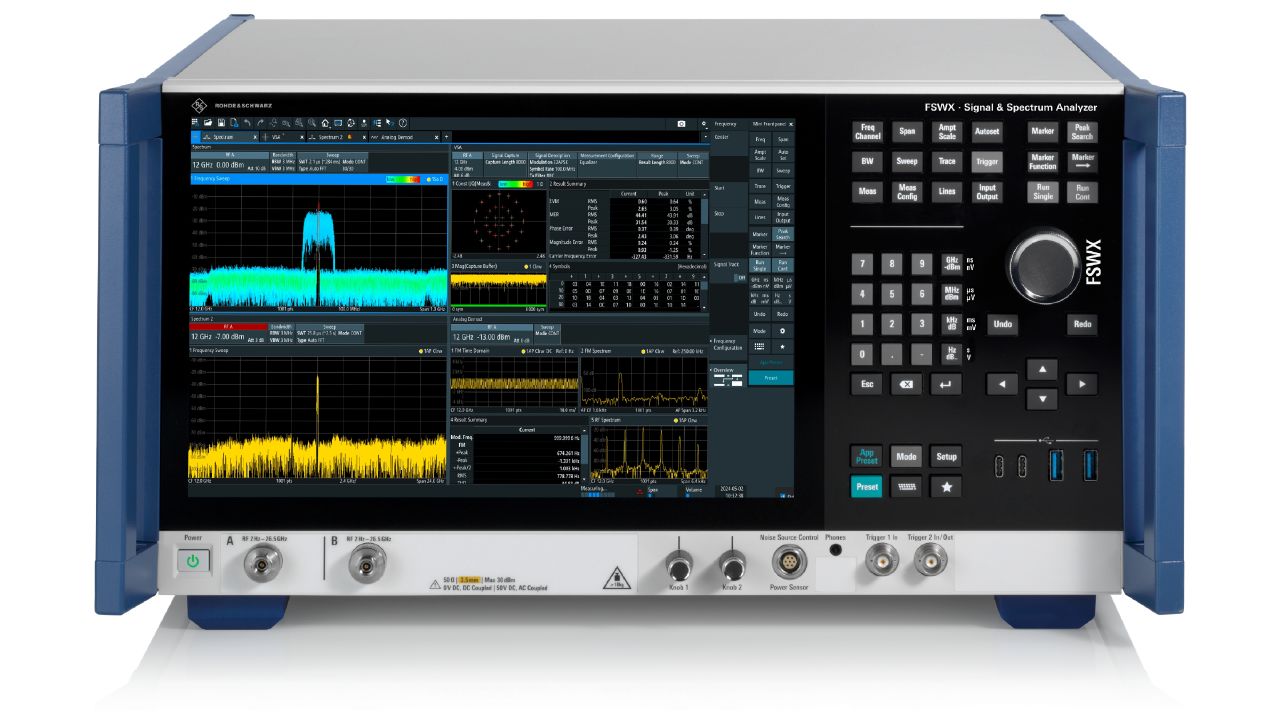

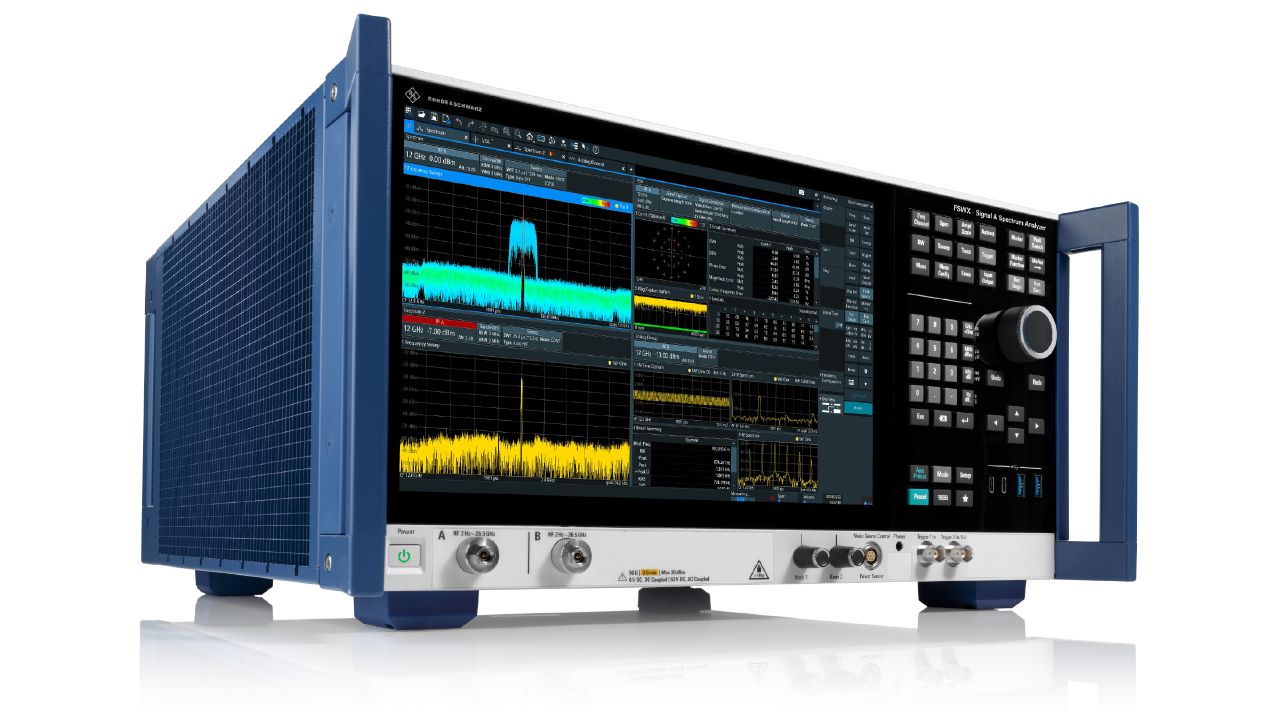

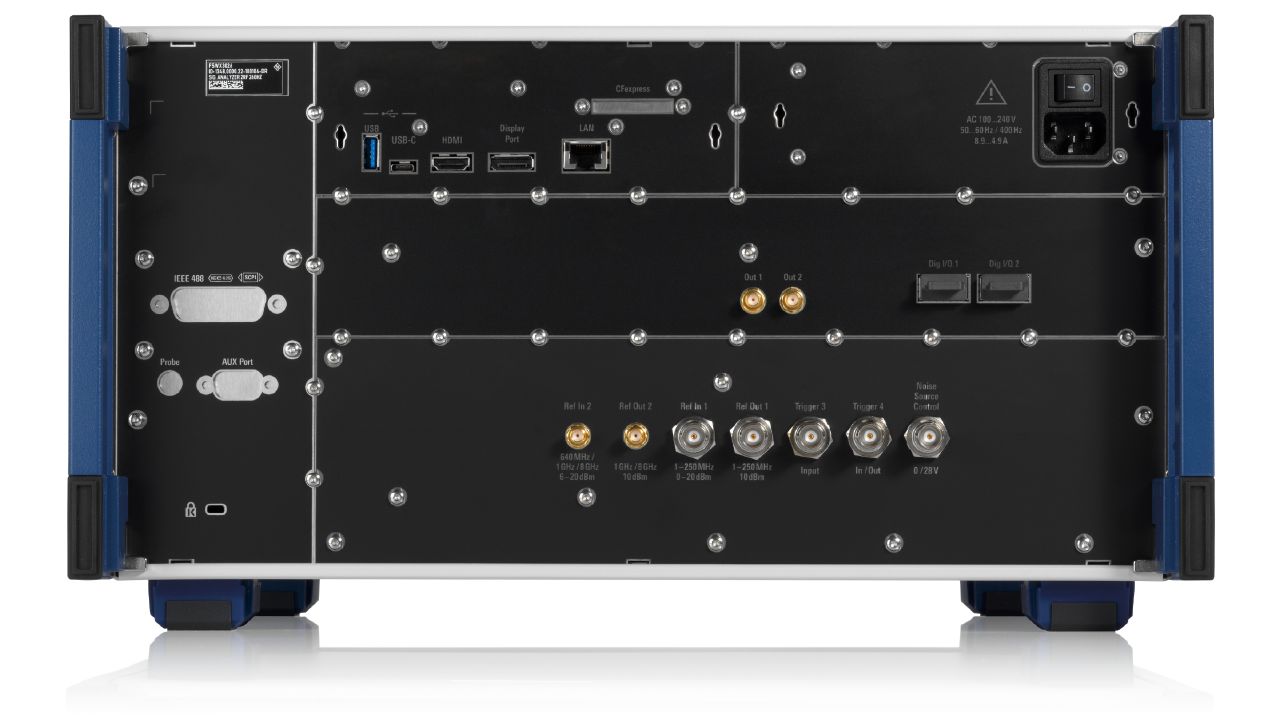

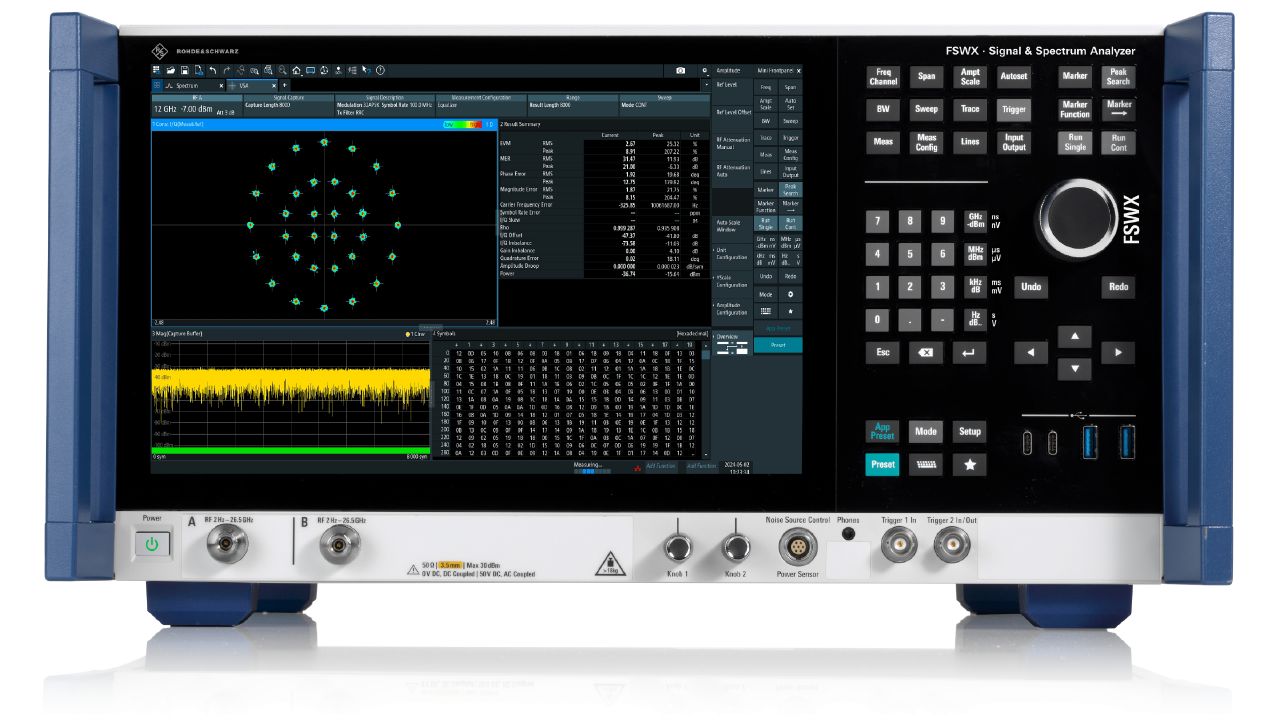

R&S®FSWX
多通道訊號與頻譜分析儀（含交叉相關分析，最高 50 GHz）
- 類別: 訊號與頻譜分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 100 Hz 至 26.5 GHz 或 44 GHz（依型號而定）
- 分析頻寬: 最高 8 GHz（可透過選配從 100 MHz 擴展至 8 GHz）
- RF 輸入通道數: 1 或 2 RF 通道（依型號而定）
- 連接器類型（26.5 GHz 型號）: APC 3.5 mm 公頭
- 連接器類型（44 GHz 型號）: 2.4 mm 公頭
- 交叉相關技術: 支援（消除分析儀本身雜訊，動態範圍達物理極限）
- I/Q 預選器: 濾波器組（預設）；YIG 預選器（選配）
- 高通／低通濾波器: 整個頻率範圍內獨立高通及低通濾波器
- 前置放大器（選配）: 20 dB，100 Hz 至 26.5/44 GHz
- 參考頻率: 標準或 OCXO 精密參考頻率（選配）
- 儲存介面: 內建 SSD 或可移除 CF Express 卡（選配）
- 溫度範圍: 標準或增強型溫度範圍（選配）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®FSWX 是業界首款具備多通道訊號分析、交叉相關技術（X-correlation）與 I/Q 預選器的訊號與頻譜分析儀。其創新的多路徑架構（multipath architecture）透過交叉相關消除分析儀本身的固有雜訊，並搭配濾波器組提供全頻段預選，確保準確捕捉並分析待測訊號的真實特性。FSWX 最高支援 8 GHz 內部分析頻寬，可在相同或不同頻率下進行相位同調的多通道訊號擷取，為放大器與混頻器表徵、相控陣天線、電子戰及頻譜監測等高階量測應用帶來前所未有的靈敏度、動態範圍與量測精度。
主要特點
- 多通道訊號分析：業界首款多通道訊號與頻譜分析儀，可在相同或不同頻率下對寬頻調製訊號進行相位同調捕捉，開創全新量測情境。
- 交叉相關技術（Cross-Correlation）：透過交叉相關消除分析儀本身固有雜訊，將雜訊底限推至物理極限，提供無與倫比的靈敏度、最低相位雜訊、最寬動態範圍及最佳 EVM 量測能力。
- 8 GHz 寬頻 ADC：每條類比訊號路徑均配備高解析度、高速 ADC，在所有輸入頻率下均可提供最高 8 GHz 分析頻寬，並具備最高掃描速度與高動態範圍。
- 濾波器組與可選 YIG 預選器：內建獨立高通及低通濾波器組，覆蓋整個頻率範圍，提供全頻段預選 I/Q 分析，防止映像訊號折疊干擾。如需最高動態範圍，可選配 YIG 預選器。
- 全頻段最高等級量測精度：創新多路徑架構搭配預選技術，在整個頻率範圍內維持最高等級精度，排除其他頻率訊號的干擾，確保待測訊號特性被精確量測。
- 多通道相位同調捕捉：同時量測多個天線埠的相位關係，適用於波束成形雷達、MIMO 通訊系統，以及電子戰中不同頻率的同步捕捉場景。
典型應用
- 放大器與混頻器表徵：將放大器或混頻器的輸出訊號與調製輸入參考訊號進行比較，實現全面的元件分析。
- 相控陣與 MIMO 系統測試：同時捕捉多通道訊號，量測波束成形雷達或 MIMO 通訊系統各天線埠間的相位關係與群延遲。
- 電子戰（Electronic Warfare）：同時在不同頻率捕捉訊號，支援 DRFM 與雷達發射機分析，提升態勢感知能力與威脅偵測效能。
- 頻譜監測：預選 I/Q 分析防止映像折疊，提供清晰的訊號識別，適用於頻譜管制與監測應用。
- 高增益元件測試：交叉相關功能將雜訊底限推至物理極限，可量測低功率訊號，適用於低雜訊放大器（LNA）等高增益元件的精密測試。
