R&S®FSPN
相位雜訊分析儀與 VCO 測試儀（1 MHz – 50 GHz）
- 類別: 相位雜訊分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 1 MHz – 50 GHz 依型號而定（FSPN8: 1 MHz–8 GHz；FSPN26: 1 MHz–26.5 GHz；FSPN50: 1 MHz–50 GHz）
- 相位雜訊底限（典型值）: < –163 dBc/Hz f = 1 GHz，偏移頻率 10 kHz，1 Hz RBW
- 交叉相關改善量: ΔL = 5 × log(n) dB n = 相關次數
- 瞬態分析頻寬（寬頻）: 最大 8 GHz 頻率跳變、斜坡、切換時間量測
- 窄頻分析頻寬: 40 MHz 窄頻 PLL 瞬態響應分析
- VCO 特性化參數: 頻率 vs. 電壓、靈敏度 vs. 電壓、輸出功率 vs. 電壓、電流消耗 vs. 電壓、輸出功率 vs. 頻率 利用內建極低雜訊 DC 電源自動掃描
- 量測模式: 相位雜訊與振幅雜訊同步量測 —
- SCPI 指令相容性: 100% 相容 R&S®FSWP 支援 Matlab®、Python、C# 腳本匯出
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面

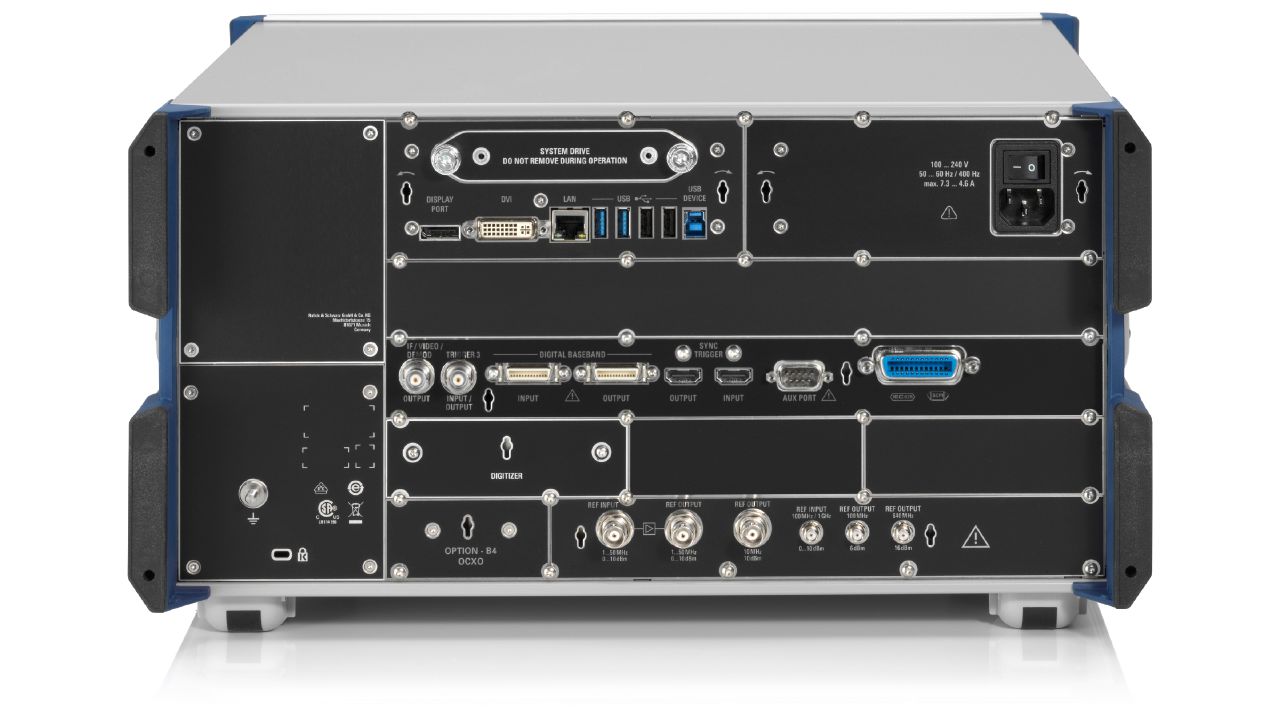

產品概覽

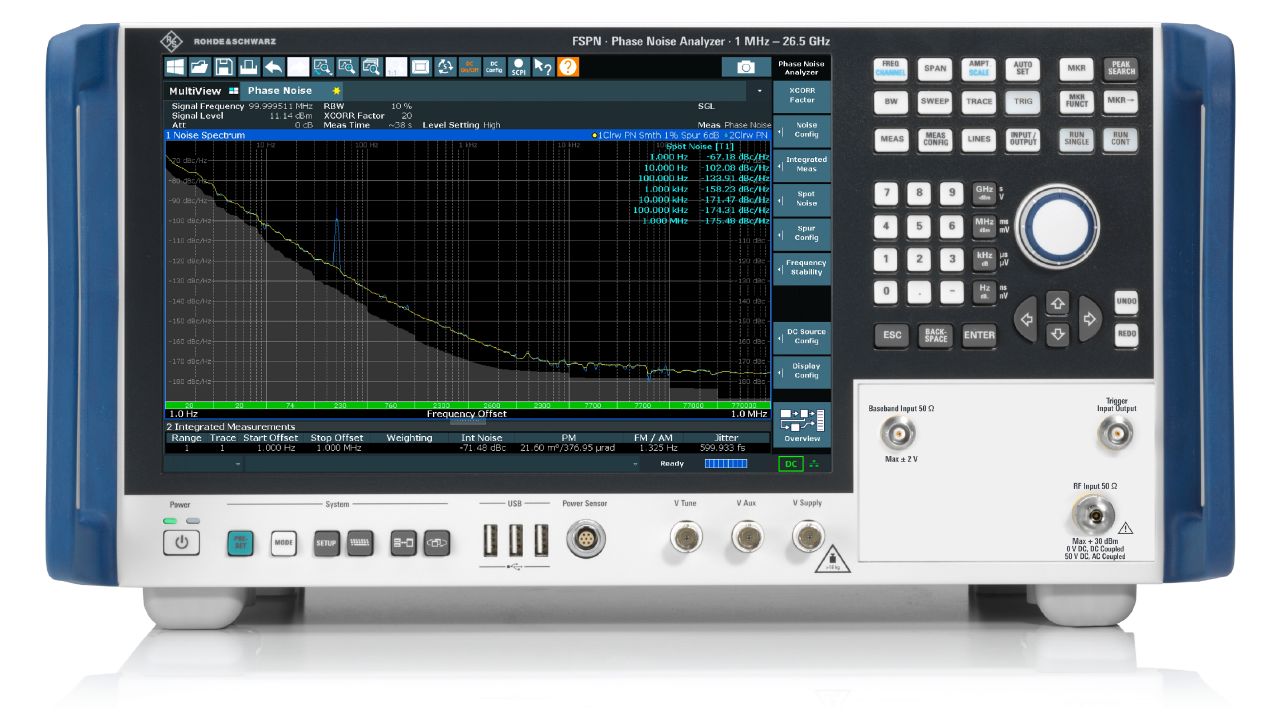

R&S®FSPN 相位雜訊分析儀與 VCO 測試儀，以極高靈敏度結合高速量測能力，適用於合成器、VCO、OCXO 及 DRO 等信號源的特性化量測。搭載兩組低相位雜訊合成器與即時交叉相關引擎，僅需少量相關次數即可在生產環境中快速量測高品質振盪器與 VCO；亦可增加相關次數，在研發環境中對市面上最靈敏的合成器與振盪器進行深度分析。從實驗室到生產線，大幅提升效率與測試可重複性。
主要特點
- 高速純相位雜訊量測：針對 OCXO、DRO 等高階信號源，僅需數秒即可顯示完整相位雜訊曲線，大幅縮短開發與驗證時間。

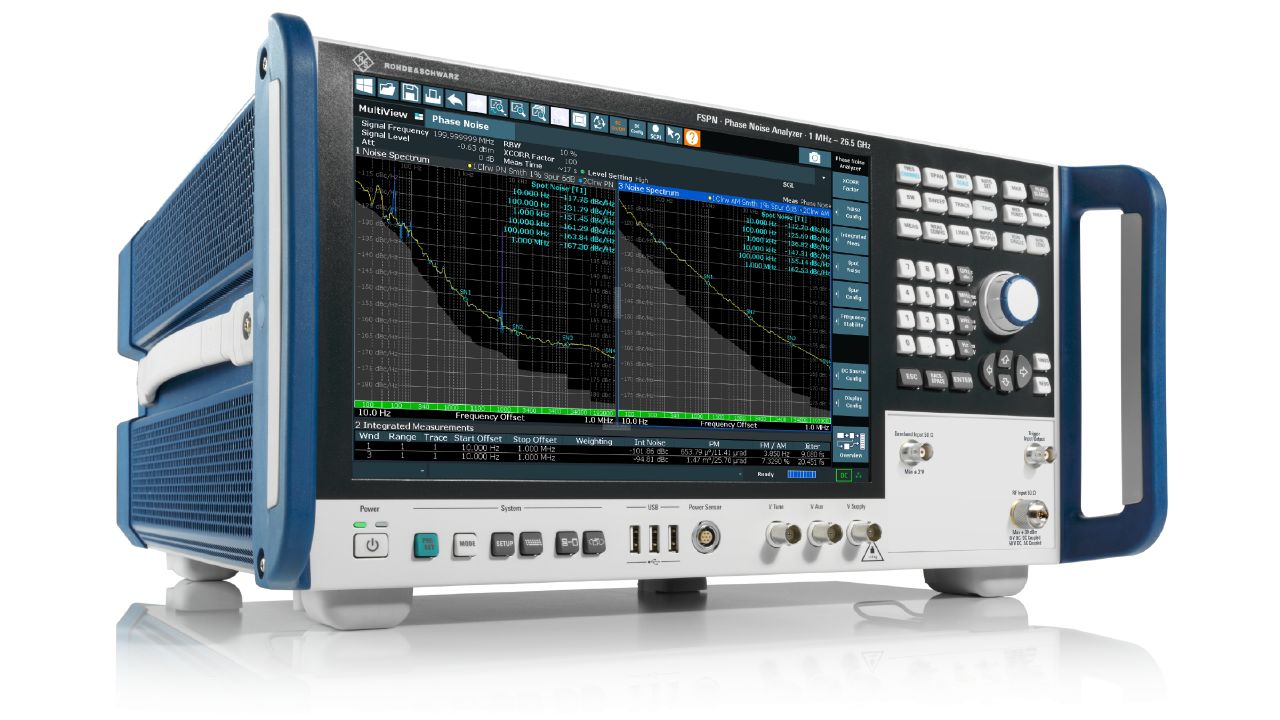

- 相位雜訊與振幅雜訊同步量測：可同時量測相位雜訊與振幅雜訊，並即時顯示交叉相關靈敏度增益（灰色區域指示），一次測試取得完整噪音特性。
- 即時交叉相關技術，靈敏度提升 ΔL = 5 × log(n) dB：內建兩組低相位雜訊合成器與即時交叉相關引擎。靈敏度改善量依相關次數 n 而定：ΔL = 5 × log(n) dB，研發模式下可達極低底限，生產模式下少量相關即可快速完成。

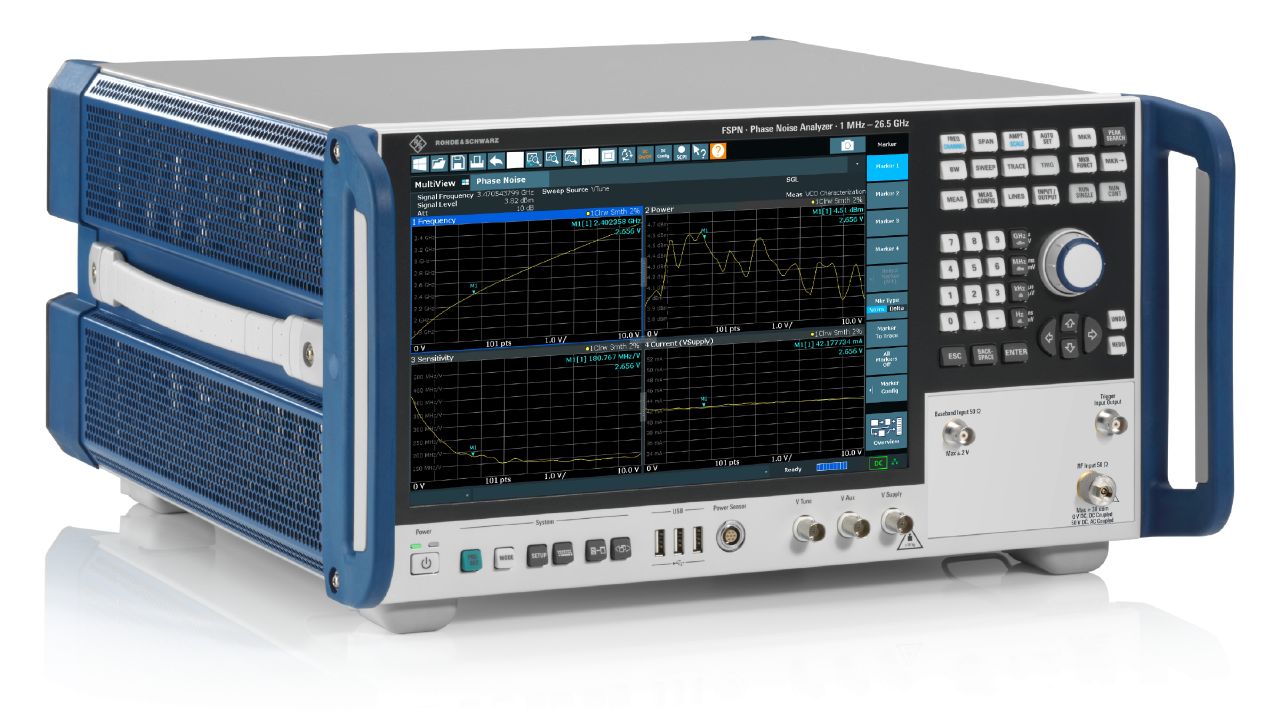

- 自動 VCO 特性化，內建極低雜訊 DC 電源：利用內建極低雜訊 DC 電源，自動掃描調諧電壓或供電電壓，瞬間呈現頻率、靈敏度、輸出功率、電流消耗隨電壓的完整變化曲線。
- 瞬態響應分析，頻寬最大 8 GHz：支援最大 8 GHz 寬頻瞬態分析，可量測頻率跳變後的安定時間、斜坡及切換時間；40 MHz 窄頻模式適用於 PLL 瞬態響應細部分析。持續性顯示模式可評估參數散佈與離群值。
- SCPI 錄製與自動化腳本匯出：SCPI 錄製功能可將手動操作自動轉換為測試腳本，支援匯出 Matlab®、Python 或 C# 格式，輕鬆實現自動化測試序列。指令集 100% 相容 R&S®FSWP。
典型應用
- 信號源開發與驗證：適用於合成器、OCXO、DRO 等高階振盪器的研發量測，透過高靈敏度交叉相關技術快速評估相位雜訊性能。
- VCO 生產測試：自動化 VCO 特性化流程，掃描調諧電壓與供電電壓範圍，快速取得頻率推移、輸出功率與電流消耗等關鍵量產驗收數據。
- 雷達與航太 RF 元件測試：適用於雷達系統、航太及國防應用中的 RF 元件相位雜訊驗證，頻率範圍最高可達 50 GHz，滿足高頻段測試需求。
- 衛星通訊元件開發：適用於衛星通訊系統中本地振盪器、頻率轉換模組的相位雜訊分析，確保系統頻譜純度符合衛星鏈路預算要求。
- PLL 安定時間與瞬態分析：利用最大 8 GHz 瞬態分析頻寬，精確量測 PLL 頻率跳變安定時間、鎖定時間及頻率斜坡特性，適用於通訊與電子戰頻率合成器設計驗證。
可用機型 ／ 型號變體
本系列提供以下 3 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®FSPN8 (1322.8003.07) | 相位雜訊分析儀與 VCO 測試儀，頻率上限 8 GHz（1 MHz – 8 GHz / < –163 dBc/Hz @ 1 GHz, 10 kHz offset） | 詢價 → |
| R&S®FSPN26 (1322.8003.25) | 相位雜訊分析儀與 VCO 測試儀，頻率上限 26.5 GHz（1 MHz – 26.5 GHz / < –163 dBc/Hz @ 1 GHz, 10 kHz offset） | 詢價 → |
| R&S®FSPN50 (1322.8003.49) | 相位雜訊分析儀與 VCO 測試儀，頻率上限 50 GHz（1 MHz – 50 GHz / < –163 dBc/Hz @ 1 GHz, 10 kHz offset） | 詢價 → |
