R&S®FE170ST
次太赫茲外部前端（110 – 175 GHz，D-band）
- 類別: 前端與轉換器
- 製造商: Rohde & Schwarz
- RF 頻率範圍: 110 GHz – 170 GHz（過範圍延伸至 175 GHz）
- 指定電平範圍（峰值包絡功率）: –40 dBm to –15 dBm (PEP)
- 最大調製信號頻寬（依基礎儀器）: 1 GHz（SMM100A）/ 2 GHz（SMW200A）/ 4 GHz（SMW200A + K555）/ 10 GHz（SFI100A）
- 殘餘 EVM（5G NR，2 GHz BW，QPSK，144 GHz）: < –34 dB（134–167 GHz 量測值）
- 鏡像抑制: < –70 dBc（110–170 GHz，nom./meas.）
- 寬頻雜訊（偏移 100 MHz，1 Hz BW）: < –132 dBc（量測值）
- LO 洩漏抑制: < –50 dBc（nom./meas.）
- SSB 相位雜訊（148 GHz，10 MHz 偏移）: –137 dBc/Hz（量測值）
- RF 輸出接頭: WM-1651/WR6.5 波導（50 Ω）
- IF 輸入接頭: 2.92 mm female（50 Ω），頻率範圍 5 GHz – 31 GHz（抑制雜散模式）
- 參考輸入接頭: SMA female（50 Ω），支援 10 MHz / 640 MHz / 1 GHz
- 電源供應: +12 V DC，最大 2.5 A；外部電源供應器最大功耗 60 W
- LAN 介面: 10BASE-T/100BASE-T，RJ-45，支援 PoE++（最大 52 W）
- 工作溫度範圍: +5 °C 至 +40 °C
- 儲存溫度範圍: –40 °C 至 +70 °C
- 最大工作海拔高度: 4600 m（約 15100 ft）
- 外形尺寸（W × H × D）: 150 mm × 57 mm × 190 mm
- 重量: 1.66 kg
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®FE170ST 是專為次太赫茲與 6G 早期研究所設計的外部前端模組，可將 R&S®SMW200A、R&S®SMM100A 及 R&S®SFI100A 等基礎儀器的頻率範圍延伸至 D-band（110 GHz 至 175 GHz）。本解決方案出廠前已完整校準，具備全自動化操作能力，可與信號產生器、分析儀及示波器環境無縫整合，為工程師提供開發下一世代行動通訊所需的頻段能力。
主要特點
- 全自動出廠校準：每台儀器於生產時完整特性化，透過 LAN 連線至基礎儀器後，校準數據自動傳輸，無需額外校準設備，降低設置時間並提升量測精度。

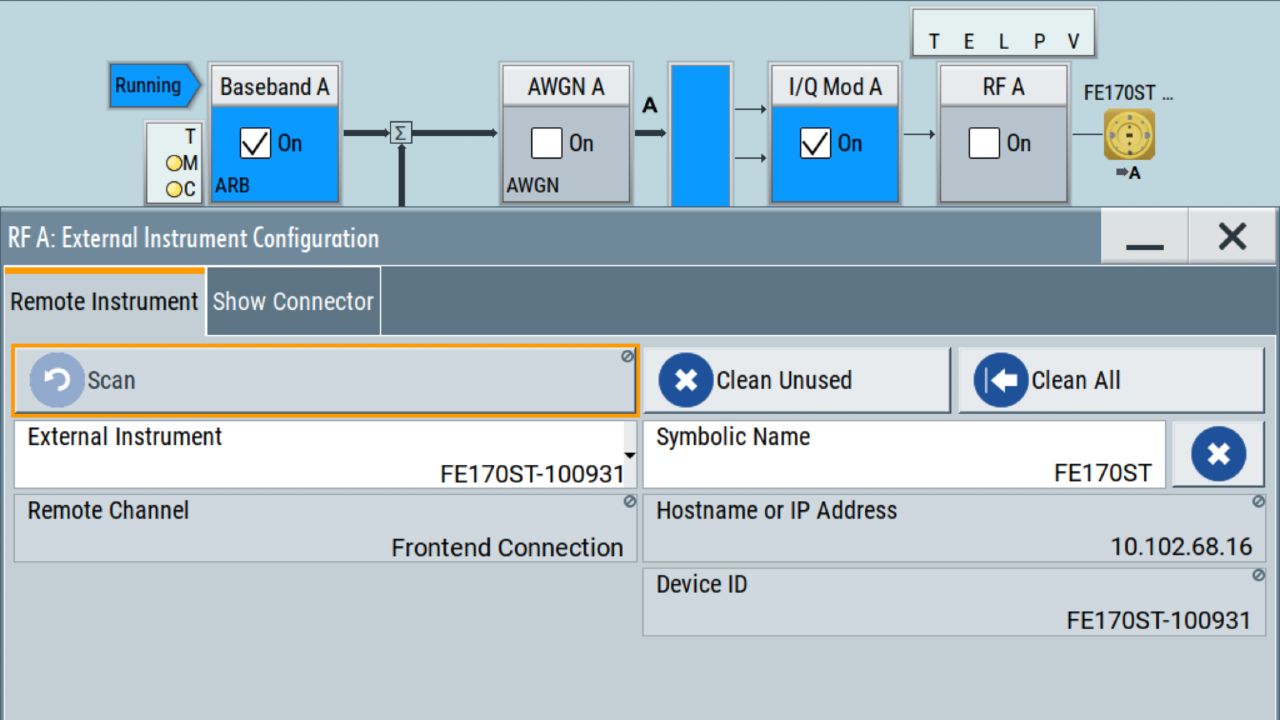

- 操作簡便，無縫整合：透過 LAN、IF 及 REF 接頭連線後，基礎儀器即自動轉換為 D-band 信號產生器，無需複雜的多儀器程式設計，量測設置全自動化。
- 卓越的調製信號品質：5G NR 信號（2 GHz 頻寬，960 kHz SCS，QPSK 調製）在 144 GHz 下 EVM 優於 –36 dB，在寬動態範圍內持續維持優異性能。
- 智慧配件生態系統：外部帶通濾波器（FE170-Z01 至 Z17）透過 EPROM 模組自動將特性數據傳輸至基礎儀器，提供低插入損耗與優異的電壓駐波比，有效優化雜散性能。
- 緊湊形態，彈性安裝：緊湊設計可將前端緊鄰待測裝置，最小化 RF 饋線損耗。可調整腳架及多用途安裝點提供靈活佈置，WR6.5 波導接頭支援直接連接裝置或天線進行 OTA 量測。
- 寬動態範圍維持：在整個 D-band 範圍內維持寬廣動態範圍，支援從低功率研究訊號到較高功率測試場景的多元應用。
典型應用
- 次太赫茲與 6G 早期研究開發
- 5G NR 及 IEEE 802.11ay（Wi-Fi 7）調製信號產生與分析
- D-band OTA（空中傳輸）量測
- 汽車雷達系統測試（D-band）
- 衛星與航太通訊頻譜分析
- 毫米波及次太赫茲元件特性量測
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®FE170ST (1347.9190.02) | 外部前端 110 GHz 至 170 GHz；含 +12 V 電源供應器、IF 線纜（2.92 mm，1 m）、參考線纜（SMA，2 m） | 詢價 → |
