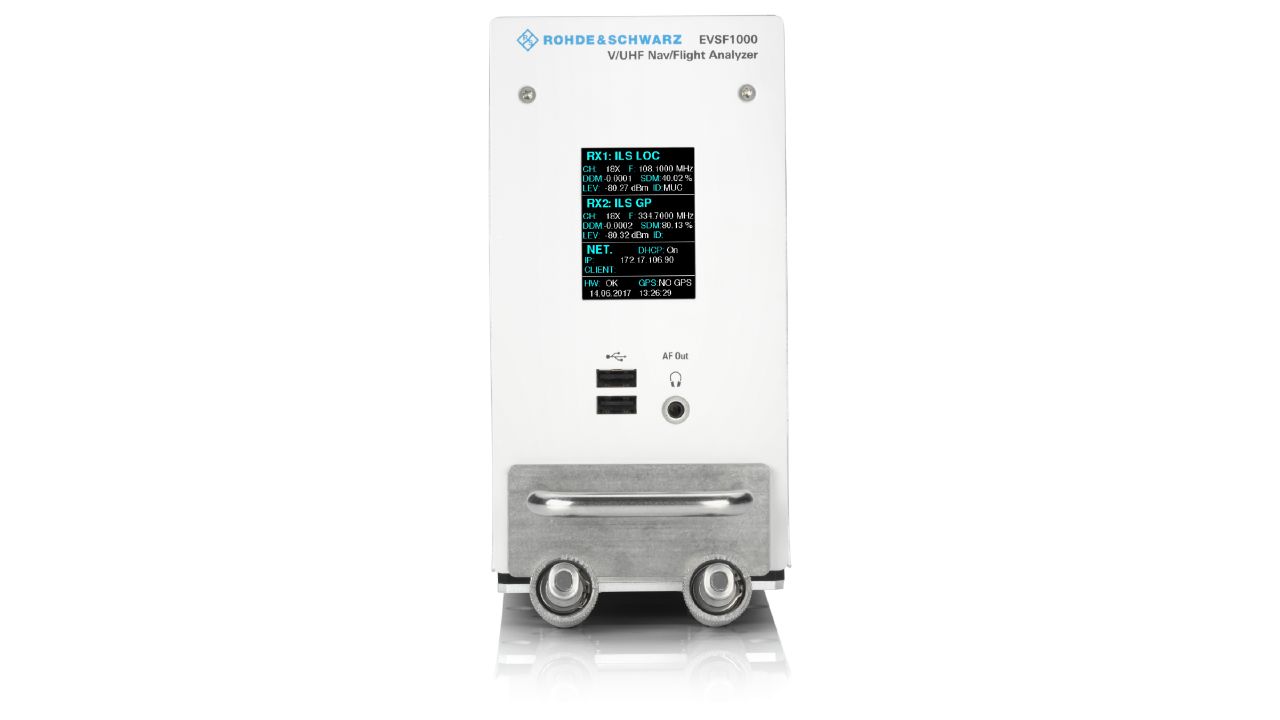

R&S®EVSF1000
VHF / UHF 航空導航飛行檢驗分析儀（70 – 410 MHz，內建電池）
- 類別: 航空導航分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 70 MHz to 410 MHz
- 頻率設定解析度: 100 Hz
- 動態範圍: > 130 dB
- 最大輸入電平: 30 dBm
- 電平量測不確定度（絕對值，113 MHz）: < 1.0 dB
- 電平解析度: 0.01 dB
- 信號處理單元: 2 組獨立單元
- 直流供電電壓: 11 V to 32 V
- 操作溫度範圍: 0 °C to +50 °C
- 儲存溫度範圍: −30 °C to +70 °C
- 外形尺寸（W × H × D）: 95 mm × 177 mm × 360 mm
- 外形尺寸（含 B4 選項及托盤）: 95 mm × 186 mm × 416 mm
- 重量: 3.7 kg
- RF 輸入接頭: N 型連接器，50 Ω（RX1、RX2）
- LAN 介面: RJ-45，100BASE-T
- 顯示器: 6.3 cm TFT，320 × 240 像素
- 資料記錄速率: 最高 100 records/s
- 最高工作海拔: 4600 m（約 15100 ft）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®EVSF1000 是一款專為飛行檢驗航空器設計的 VHF/UHF 信號電平與調製分析儀，可針對 ILS、VOR、標記信標及 ATC COM 地面系統進行高精度量測，完全符合 ICAO Doc. 8071 與 ICAO Annex 10 標準。本儀器具備 130 dB 以上的高動態範圍與卓越的接收靈敏度，配備兩組獨立信號處理單元，可同時量測 ILS 航向台（LOC）與下滑台（GP）。其機械與電氣設計堅固輕巧，適用於現代化飛行檢驗任務及地面導航系統的專業檢測，並可透過選配 R&S®EVSF1-B4 插入式模組，在機載電源短暫中斷時持續可靠運作。
主要特點
- 高精度分析 ILS、GBAS、VOR、標記信標及 ATC COM 地面系統，完全符合 ICAO Doc. 8071 及 ICAO Annex 10 規範
- 動態範圍超過 130 dB，搭配高效率預選濾波器，提供卓越輸入靈敏度，適用於覆蓋範圍量測
- 兩組獨立信號處理單元，可同時對 ILS 航向台（LOC）與下滑台（GP）進行即時調製深度精密量測
- 可選配 R&S®EVSF1-B4 插入式電池模組，在機載電源短暫中斷時持續穩定運作
- 緊湊、堅固、輕量化設計（3.7 kg），符合飛行檢驗航空器安裝需求，並通過 RTCA DO-160G 振動與衝擊測試
- 高量測速率，最高支援每秒 100 筆資料記錄，8 GB 內部儲存空間，支援 CSV 及 R&S®EVSG 原生格式匯出
- 選配 R&S®EVSG1-K25 可進行 IQ 資料串流（TCP/IP 無限錄製）或本機記錄（最長 2 小時）
- 支援遠端控制，可整合至飛行管理系統，並可透過 R&S®EVSG1-Z11 驗證測試軟體進行效能核查
典型應用
- 飛行檢驗航空器上 ILS（儀表降落系統）航向台與下滑台地面站的起用、維護及服務量測
- VOR（甚高頻全向導航台）方位角及調製特性分析，符合 ICAO Annex 10 規範
- GBAS（地基增強系統）及 SCAT-I 衛星導航地面站 VHF 資料播送（VDB）測試，符合 ICAO Annex 10 及 RTCA DO-246
- ATC COM 通訊信號（AM/FM 調製）電平、頻率及調製分析
- 標記信標系統（外指點標、中指點標、內指點標）調製深度與頻率量測
- NDB（無方向性無線電信標）信號電平、AM 調製及識別碼分析（需 R&S®EVSG1-K7 選項）
- RF 頻譜分析（70 MHz–410 MHz）及 AF 基頻諧波與互調失真鑑別（需 K10/K11 選項）
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®EVSF1000 (1330.0008.02) | VHF/UHF 航空導航飛行分析儀基本機型（含入門指南） | 詢價 → |
