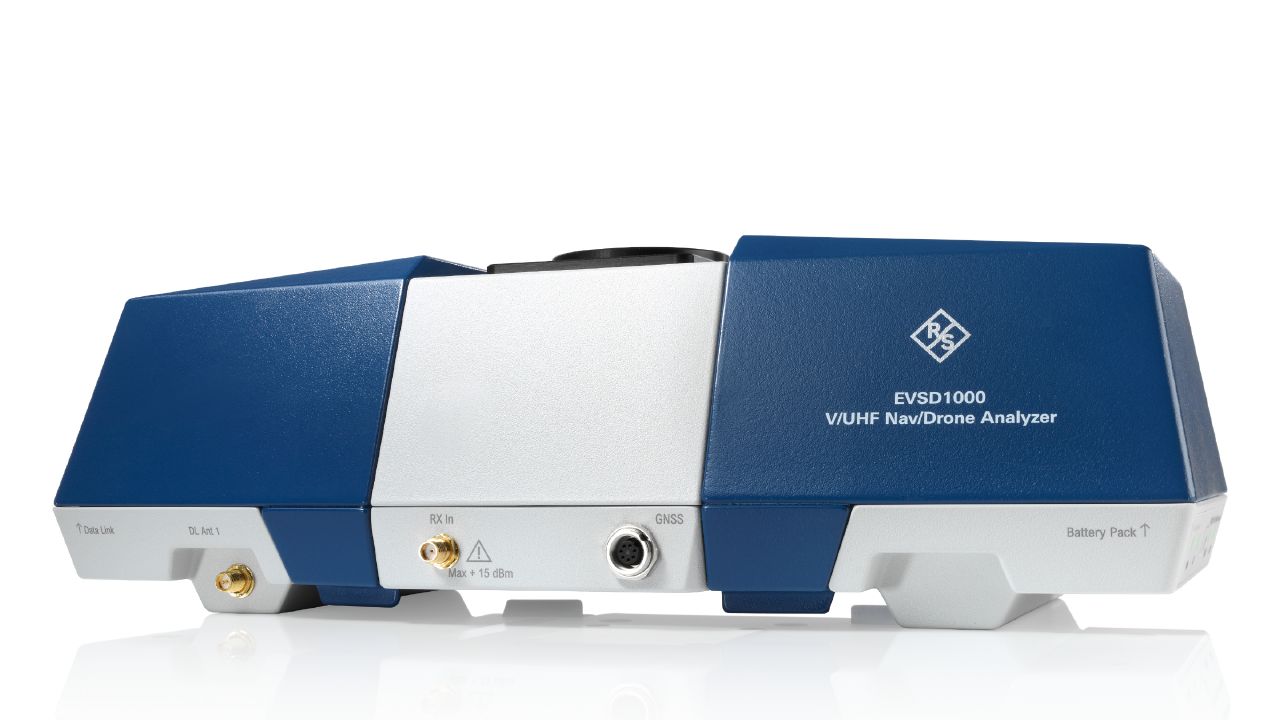

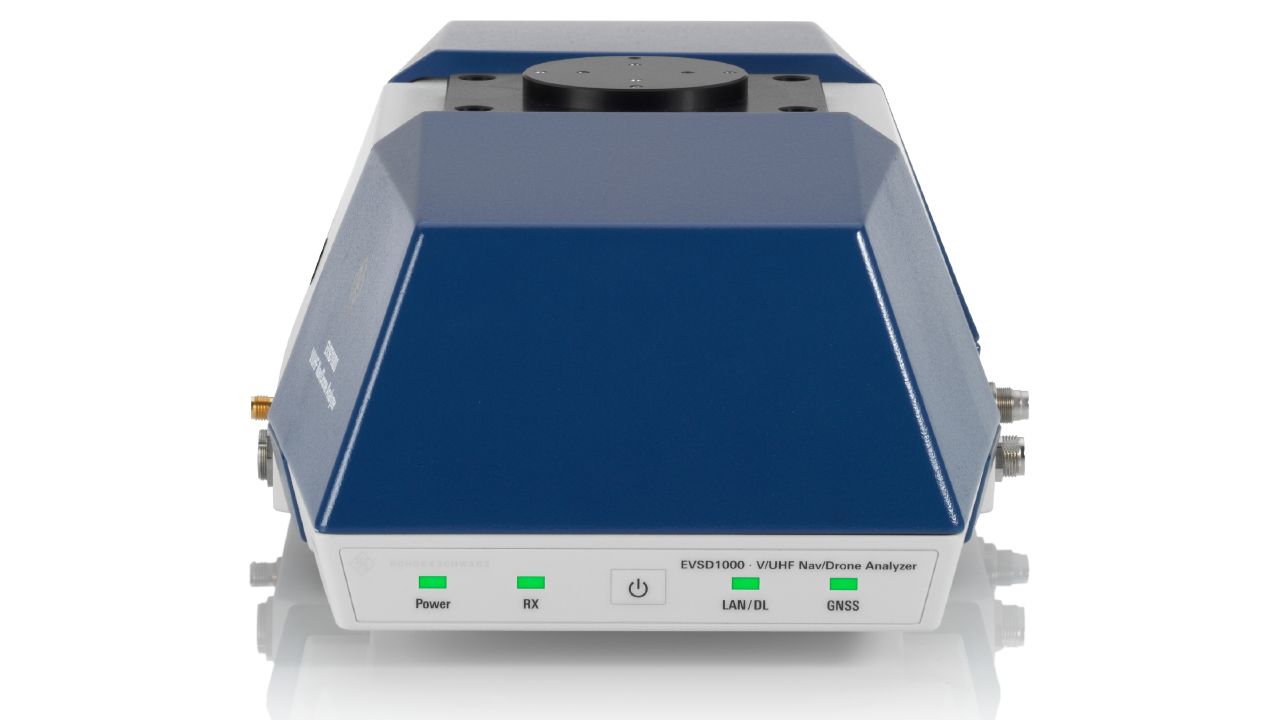

R&S®EVSD1000
VHF / UHF 航空導航與無人機 (UAV) 機載分析儀（70 – 410 MHz）
- 類別: 航空導航分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 70 MHz 至 410 MHz
- 頻率解析度: 10 Hz
- 預選器濾波器範圍: 74.7–75.3 MHz（MB）、108–118 MHz（ILS LLZ / VOR / GBAS）、118–145 MHz（COM 1）、220–410 MHz（ILS GS / COM 2）
- 最大輸入電平: +30 dBm（CW RF 功率）
- 電平量測不確定度（絕對值，113 MHz）: < 1.0 dB（70–410 MHz，RF 模式自動，IF 頻寬 10 kHz，95% 信賴水準，+20 °C 至 +30 °C）
- 量測速率: 最高 100 筆資料記錄 / 秒
- ILS DDM 量測不確定度（本機化，一般模式）: ≤ 0.04% DDM ± 0.1% of reading（≤ ±10% DDM）
- VOR 方位角量測不確定度: ≤ ±0.05°（RF 模式自動，IF 頻寬 25/36/50 kHz，輸入電平 –80 dBm 至 +10 dBm）
- 內部儲存容量: 8 GB（CSV / R&S®EVSG 原生格式）
- RF 輸入接頭: SMA 母頭，50 Ω
- 電源供應: DC 10 V 至 28 V，最大 3 A；可選配鋰離子電池（R&S®EVSD1-Z1），電池續航 2.5 至 3 小時
- 操作溫度範圍: –10 °C 至 +50 °C
- 防護等級: IP43（符合 EN 60529）
- 最大操作海拔: 4600 m（約 15100 ft）
- 尺寸（寬 × 高 × 深）: 168 mm × 106 mm × 330 mm（6.61 in × 4.17 in × 12.99 in）
- 重量（主機）: 1450 g（3.20 lb）
- 校準週期: 建議 12 個月（一般量測應用 24 個月）
- 符合標準: ICAO Annex 10、ICAO Doc 8071、RTCA DO-246；EMC：EN 61326-1、EN 55011；安全：IEC/EN 61010-1、UL 61010-1；認證：CE、UKCA、KC
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®EVSD1000 是一款專為中型無人機設計的訊號電平與調製分析儀。可依循 ICAO Doc 8071 及 Annex 10 標準，精確且可重現地分析 ILS（儀表降落系統）、GBAS（地面增強系統）及 VOR（甚高頻全向信標）地面站，並可分析航空交通管制通訊（ATC COM）訊號。其極度緊湊的外型設計可整合內置電池與 Wi-Fi 資料鏈路模組，特別適合在難以到達或傳統地面量測受限的環境中執行飛行檢測任務。
主要特點
- 依 ICAO Doc 8071 及 Annex 10 規範，對 ILS、GBAS 及 VOR 地面站進行精確、可重現的分析
- 高量測速率：每秒最多 100 筆資料記錄，適合動態飛行量測
- 支援雙頻（2F）ILS 系統之航道與清除訊號同步分析（需搭配 K1 選項）

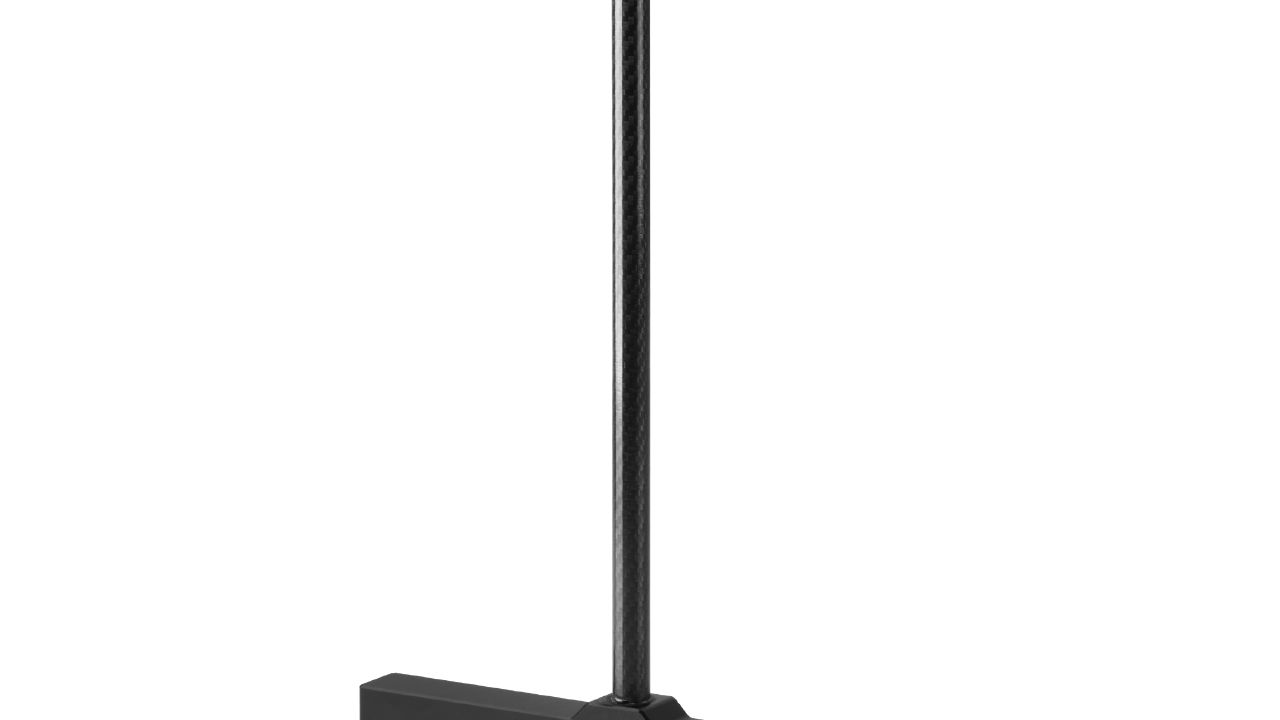

- 緊湊、輕量、堅固設計，可直接整合至無人機量測系統，並隨附 ILS/VOR 天線（R&S®EVSD1-Z3）
- 可選配鋰離子電池（R&S®EVSD1-Z1）實現獨立供電，續航 2.5 至 3 小時
- 透過可選 K 系列軟體授權，擴展 VOR 詳細分析（K2）、GBAS 測試（K4）、ATC COM 分析（K6）、RF/AF 頻譜分析（K10/K11）、時域分析（K12）及 I/Q 資料串流（K25）
- 8 GB 內建儲存空間，支援 CSV 及 R&S®EVSG 原生格式匯出
- 符合 IP43 防護等級，可於 –10 °C 至 +50 °C 環境下操作
- 透過 Wi-Fi 資料鏈路模組（R&S®EVSD1-Z5）進行簡便遠端控制，通訊距離最遠達 1000 m（視線條件）
- 支援 GNSS RTK（R&S®EVSD1-Z6），可達分米級定位精度，適用於精確地理參照量測
典型應用
- ILS（本機化台、滑降台）、VOR 及指點標地面站開機、維護與服務
- GBAS（地面增強衛星導航系統）地面站 VDB 訊號測試與驗證
- 航空交通管制（ATC）通訊訊號電平、頻率及調製分析
- 無人機機載導航系統飛行檢測，適用於傳統地面量測難以到達的位置
- 依 ICAO 規範執行定期地面導航設備校驗與驗收測試
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®EVSD1000 (1330.0350.02) | 主機，含 DC 電源線（0.5 m）、LAN 線（1 m）、GNSS 線（2 m，開放端）及入門指南（英文） | 詢價 → |
