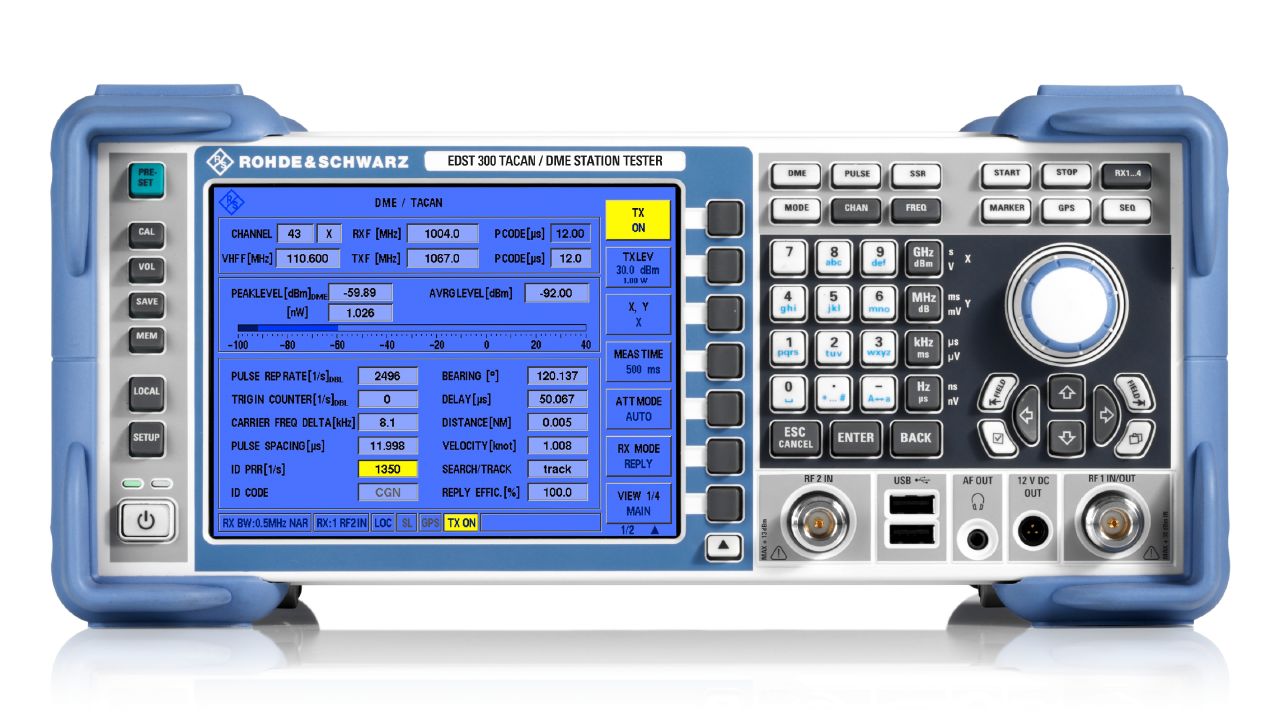

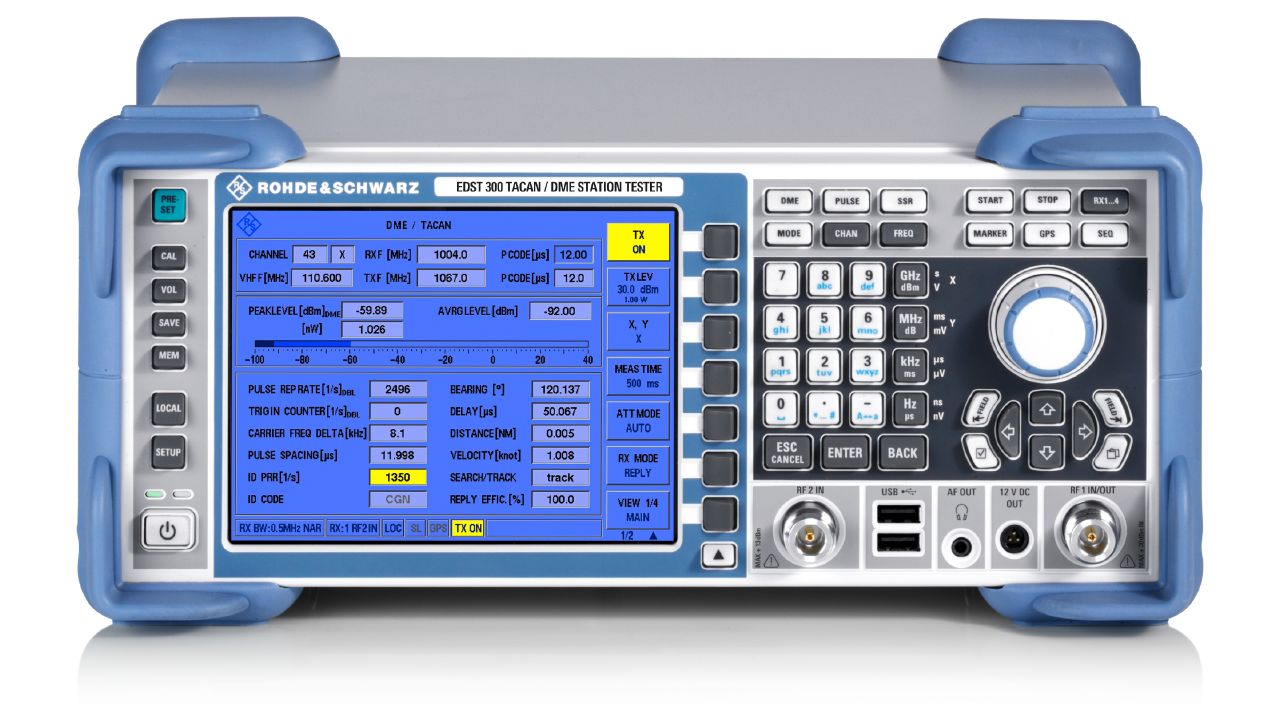

R&S®EDST300
可攜式 DME / TACAN 地面與飛行巡檢分析儀（960 – 1215 MHz）
- 類別: 航空導航分析儀
- 製造商: Rohde & Schwarz
- 頻率範圍: 960 ~ 1215 MHz
- 頻率解析度: 0.1 MHz
- 動態範圍: 110 dB
- 峰值功率量測範圍（RF輸入1）: –80 ~ +30 dBm
- 峰值功率量測範圍（RF輸入2，低雜訊模式）: –100 ~ +10 dBm
- 最大輸入位準（RF脈衝功率）: +36 dBm
- 功率量測解析度: 0.01 dB
- RF頻率量測精確度: 1 ppm（標稱值）
- 距離量測範圍: 0 ~ 400 NM（標稱值）
- 距離量測解析度: 0.001 NM
- 距離量測偏差: ≤ 0.005 NM（標稱值）
- 脈衝形狀分析時間解析度: 0.01 µs
- 方位角量測解析度: 0.01 °
- 方位角量測偏差: < 0.2 °
- 射頻連接器阻抗: 50 Ω
- 顯示器: 6.5" TFT彩色顯示器 640 × 480 pixel
- 外形尺寸（W × H × D）: 342 × 157 × 266 mm
- 重量（含電池）: 7.2 kg
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®EDST300 TACAN/DME地面站測試儀是一款專為脈衝式地面航空導航系統的調試、測試與維護而設計的分析儀。其寬動態範圍與緊湊設計使其非常適合對TACAN和DME地面站進行有線及現場量測。儀器符合MIL-STD-291C、STANAG 5034及ICAO Annex 10等國際標準，可透過LAN介面遠端控制，並支援USB資料記錄器匯出量測資料。內建電池選項使其可在野外環境下獨立操作，是航空導航基礎設施維護人員的首選工具。
主要特點
- 符合MIL-STD-291C、STANAG 5034及ICAO Annex 10、ICAO Doc 8071等軍民用標準
- 高動態範圍（110 dB）與精確峰值功率量測
- 可對TACAN/DME頻譜、脈衝形狀及站台識別碼進行詳細分析
- 自動化脈衝形狀分析，支援上升時間、持續時間及衰減時間量測
- 高精度回覆延遲（≤50 ns）及回覆延遲變化量測
- 詢問器負載測試與解碼器拒絕測試
- 鄰頻測量及距離量測範圍最大400海浬
- 方位角量測偏差優於0.2°，支援TACAN地面站全面方位分析
- 可透過LAN介面進行遠端控制，USB資料記錄器匯出量測資料
- 緊湊堅固設計（342×157×266 mm，7.2 kg），適用固定站與移動量測場景
- 內建鋰離子電池（選配R&S®EDST-B3），野外操作時間逾2.5小時
- 6.5吋TFT彩色觸控顯示器，解析度640×480
典型應用
- TACAN/DME地面站的調試與定期例行檢查
- 機場及軍用航空基地的導航設備維護與服務
- 空中導航信號品質評估（信號源空間量測）
- 站台環境干擾分析（相鄰頻道及頻譜分析）
- 有線及現場的發射功率、接收靈敏度及回覆效率量測
- 符合軍用標準（MIL-STD-291C）及NATO（STANAG 5034）的驗證測試
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®EDST300 (5202.9009.02) | TACAN/DME地面站測試儀基本款 | 詢價 → |
