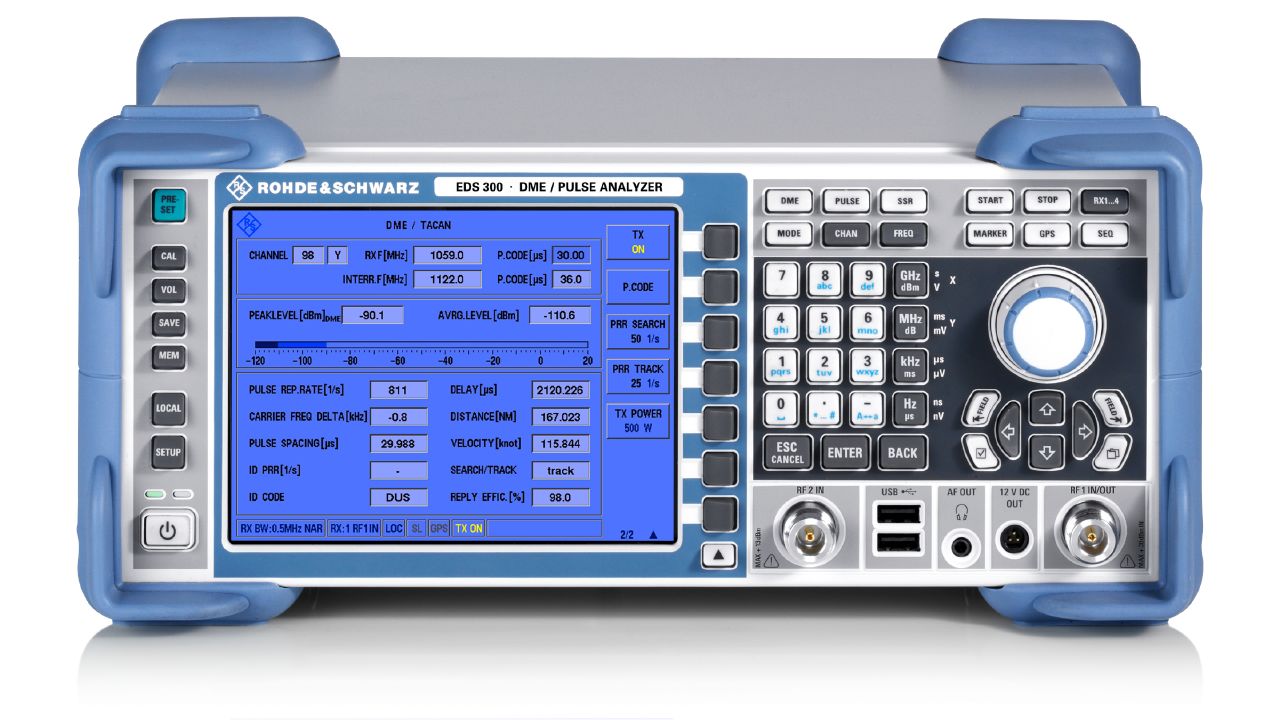

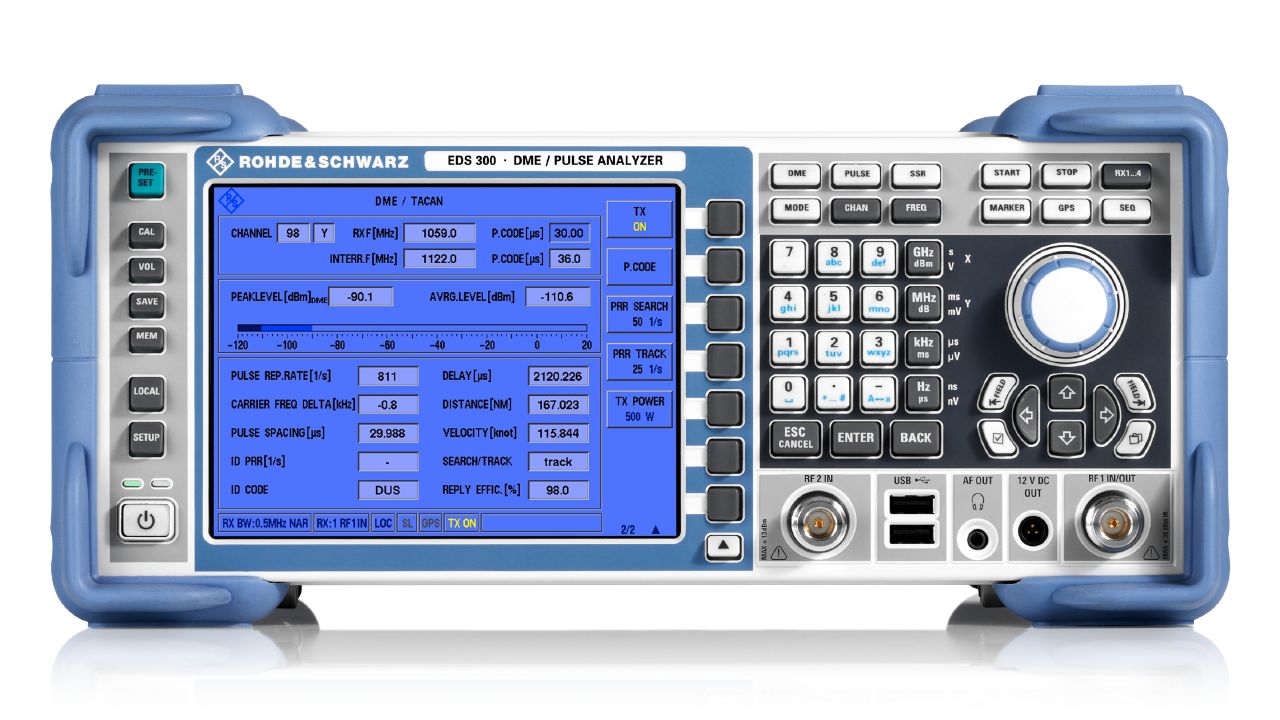

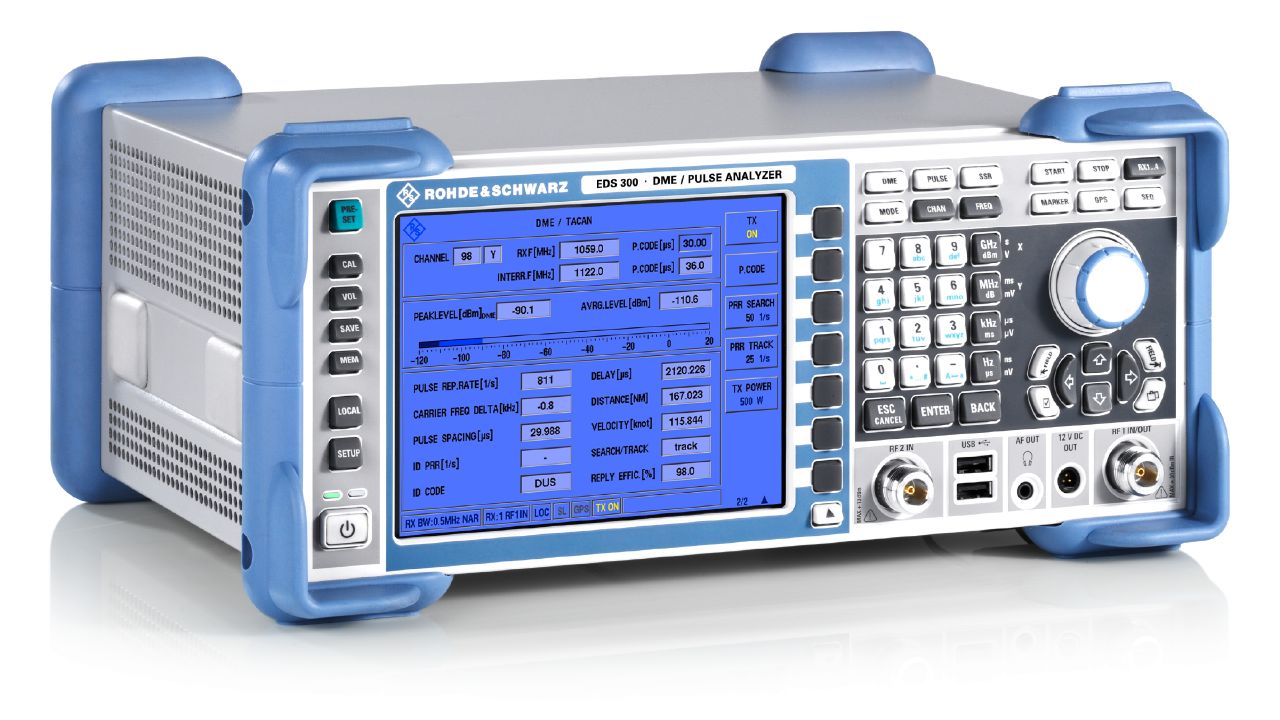

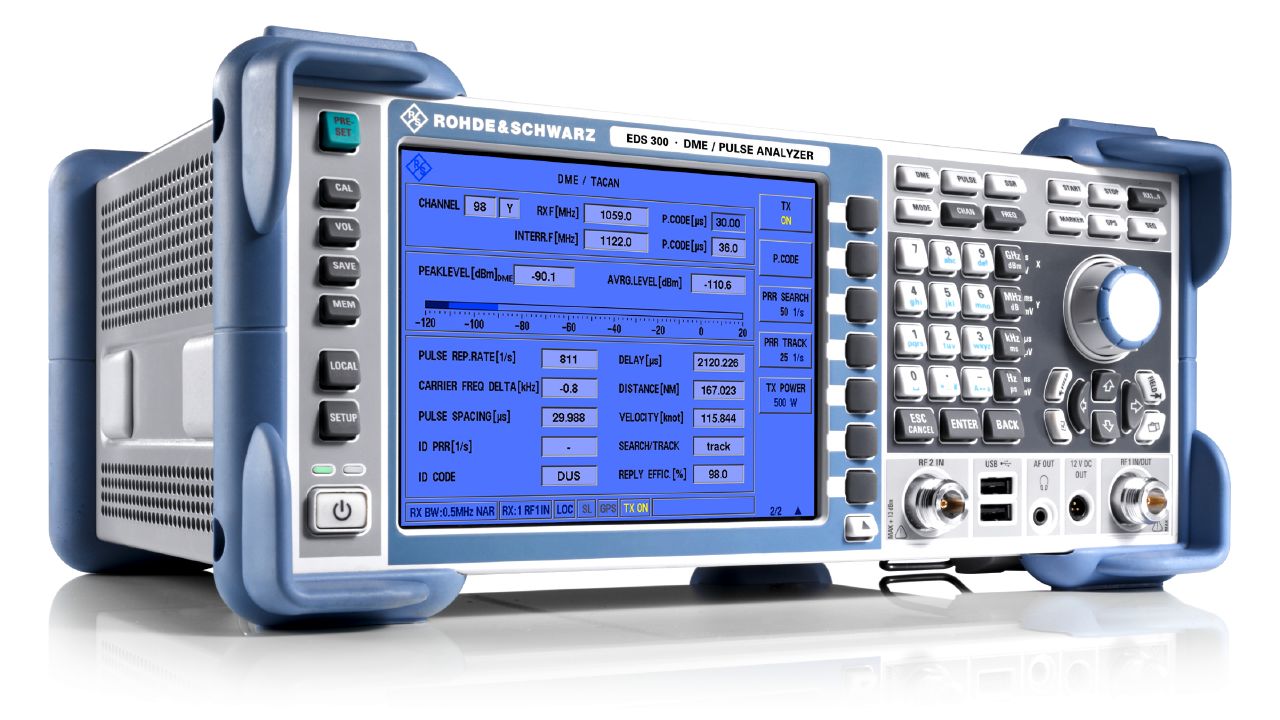

R&SEDS300 航空導航訊號電平與調變分析儀（DME / TACAN，建置與驗證用）

R&S®EDS300
航空導航訊號電平與調變分析儀（DME / TACAN，建置與驗證用）

  • 類別: 航空導航分析儀
  • 製造商: Rohde & Schwarz
  • 接收靈敏度: –97 dBm
  • 測距不確定度: 0.01（輸入電平低至 –80 dBm 時） NM
  • TACAN 方位偏差: 0.2（輸入電平 ≥ –80 dBm 時） °
  • 動態範圍: 105 dB
  • 符合標準: ICAO Doc. 8071、ICAO Annex 10、STANAG 5034、MIL-STD-291C
  • 多重 DME 模式: 最多同時量測 10 個 DME 站台
  • 遠端控制介面: LAN
  • 資料儲存介面: USB（資料記錄器）
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®EDS300 是一款高精度 DME/脈衝分析儀，專為 TACAN 與 DME 地面站的飛行檢測任務設計。本儀器可執行精密的 TX/RX 量測，支援地面固定作業與機載移動作業兩種模式，符合 ICAO Doc. 8071、ICAO Annex 10、STANAG 5034 及 MIL-STD-291C 等國際標準，適用於航空導航設施的建置驗證與定期維護檢查。

主要特點

  • 對 DME 地面站進行高精度距離與電平量測
  • 精確分析軍用 TACAN 站台，支援方位偏差量測
  • 105 dB 高動態範圍，適應複雜電磁環境
  • 依 ICAO 規範、STANAG 及 MIL-STD 進行詳細分析
  • 多重 DME 模式：可同時量測最多 10 個 DME 站台
  • 雙通道同步量測功能（搭配 EDS-B1 附加接收模組）
  • 飛行檢測專用高功率詢問機選項（EDS-B4：500 W）
  • TACAN 地面站調變與訊號分析（需 EDS-K1 軟體）
  • GPS 同步量測（需 EDS-K3 軟體與外部 NMEA GPS）
  • 堅固緊湊設計，適用固定站與行動作業
  • LAN 遠端控制，USB 資料記錄器輸出量測結果

典型應用

  • DME 地面站建置驗證與定期飛行檢測
  • 軍用 TACAN 導航站台效能驗證
  • 航空導航設施維護保養與故障診斷
  • 機載飛行檢測作業（搭配高功率詢問機選項）
  • 多 DME 站台同步訊號電平監測
  • 國防與民航基礎建設合規性驗證（ICAO/STANAG/MIL-STD）

選配項目 ／ 配件

R&S®EDS-B1 (5202.7170.02) 附加接收模組，用於電平/識別碼掃描或雙通道量測
R&S®EDS-B2 (5202.8160.02) 低功率詢問機（峰值功率 20 W）
R&S®EDS-B4 (5202.8177.02) 高功率詢問機（峰值功率 500 W，適用飛行檢測）
R&S®EDS-B5 (5202.7193.02) 高功率放大器升級模組
R&S®EDS-K1 (5202.8102.02) TACAN 分析軟體
R&S®EDS-K2 (5202.8119.02) 脈衝波形分析軟體
R&S®EDS-K3 (5202.8125.02) GPS 同步軟體（需搭配外部 NMEA GPS 裝置）
R&S®EDS-K5 (5202.8131.02) 多重 DME 模式軟體（最多 10 個 DME 站台）
R&S®EDST-Z1 (5202.9538.02) 測試天線（角反射器，適用現場量測）
R&S®EDS-Z2 (5202.8202.02) 堅固型運輸箱
R&S®EDS-Z7 (5202.8225.00) 19" 機架轉接板
R&S®EDST-Z8 (1330.0295.02) EDST-Z1 天線專用桅桿
R&S®EDS-Z10 (5202.9980.03) 驗證測試加密狗
R&S®DCV-2 (0240.2193.24) 校準值文件紀錄
